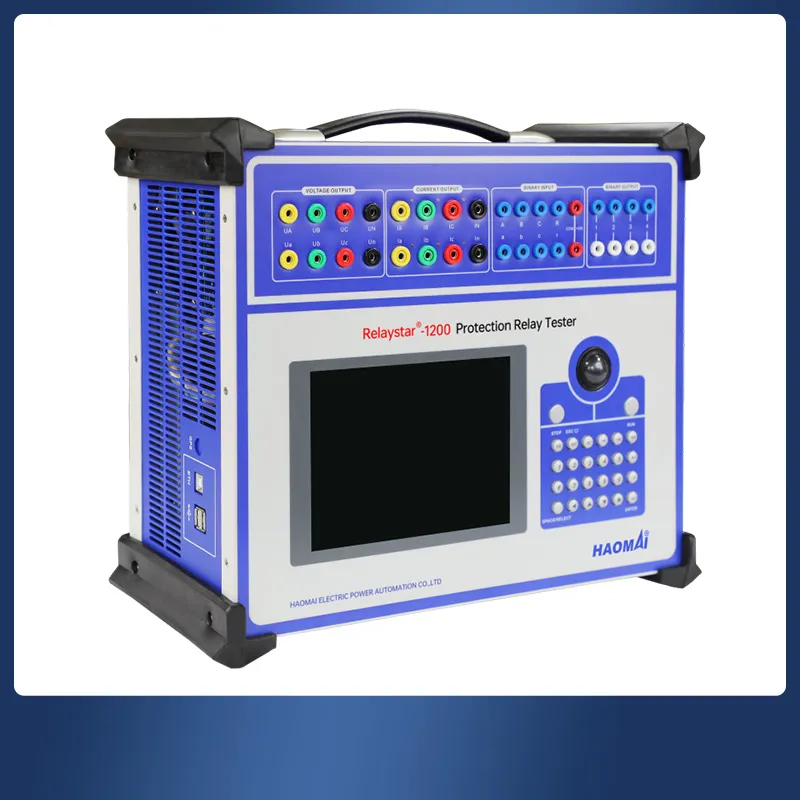

Digitaler Relais-Schutz-Testsystem für Strominjektion

Entdecken Sie unvergleichliche Leistung mit dem Hochleistungs-Strominjektor Universal Versatility 6-Phasen-Schutzrelais Tester. Diese hochmoderne Ausrüstung ist auf die unterschiedlichsten Prüfanforderungen zugeschnitten und gewährleistet Präzision und Zuverlässigkeit.

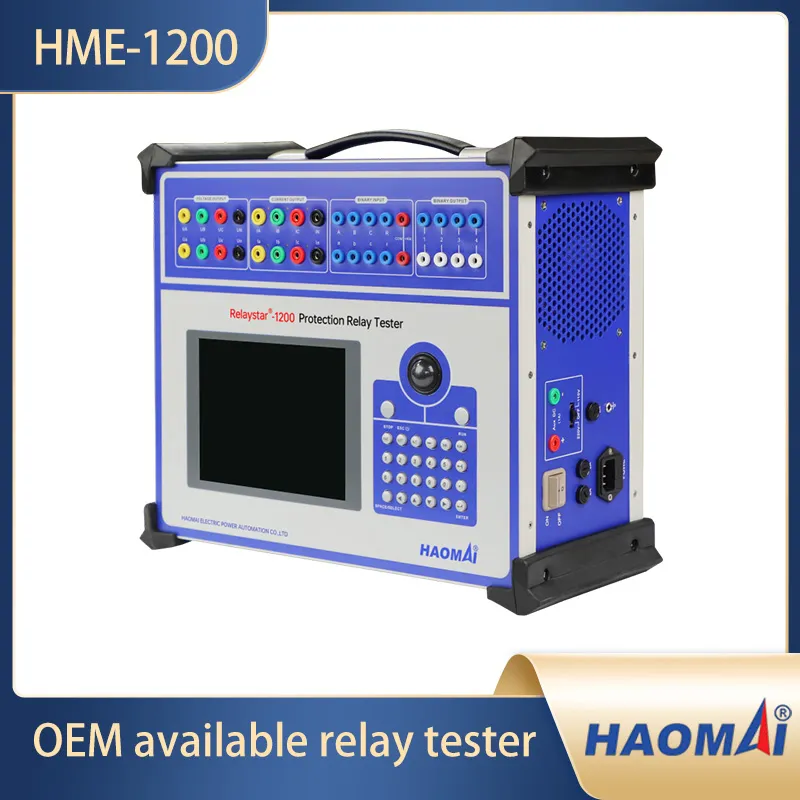

Modell: HME-1200C, Dieses Modell kann OEM / ODM Anpassung zur Verfügung stellen.

Funktionsbeschreibungen
Das vielseitige HME-1200C ist ein umfassendes 6-Phasen-Schutzrelais-Testsystem, das für die Prüfung aller Schutzrelais-Typen und generations.Compliant mit ANSI/IEEE-Standards konzipiert wurde. Es gibt mühelos 6-Phasen-Strom (6x0…30A) und 6-Phasen-Spannung (6x0…120V) aus. Durch eine robuste Testsoftware mit RIO-Bibliothek verbessert, vereinfacht es den Testprozess erheblich.

Spezifische Prüffunktionen des Relaisschutztesters:
1. Strom-und Spannungsausgang Test: Meisterhaft in der Lage, Bereitstellung von Mehrphasenstrom und Spannung, simuliert dies verschiedene Stromsystembedingungen mit Finesse.
2. Zeitcharakteristisprüfung: Messen und analysieren Sie die Wirkzeit des Relais, die Rücklaufzeit, die Aktionsverzögerung und vieles mehr präzise.
3. Oberschwingungs- und Wellenform-Überlagerungstest: Effizient Ausgangsstrom und Spannung einschließlich Oberschwingungen, die umfassende Relais-Antwort-Erkennung.
4. Schutz-Logik-Funktionsprüfung: Sorgfältig überprüfen Logik-Funktionen, einschließlich Überstromschutz, Überspannungsschutz und niedrige Zykluslast abgießen.
5. Differentialschutztest: Geschickt simulieren verschiedene Stromeingänge, um die Betriebseigenschaften von Differentialrelais zu bewerten.
6. Impedanz und Abstandsschutztest: Ausgangsspannung und -Strom unter variierten Impedanzszenarien, um Abstandsschutzfunktionalität zu prüfen.
7. Automatischer Wiederverlustest: Stellen Sie sicher, dass die Rückstellfunktion die voreingestellten Bedingungen mit Präzision erfüllt.
8. CT/PT-Prüfung: Führen Sie gründliche Untersuchungen auf Transformationsverhältnis, Polarität, Fehler, Anregungseigenschaften, Sekundärwicklungswiderstand, Last, Einbiegepunktspannung und mehr.
9. Sequenzprüfung und Zustandssimulation: Simulieren Sie nahtlos verschiedene Fehlerzustände des Stromversorgungssystems und führen Sie automatische Testsequenzen für eine überlegene Analyse aus.
10. Ganzsatz-Übertragungstest: Simulieren Sie eine Vielzahl von Fehlerzuständen im realen Betrieb, um die umfassende Wirklogik des Schutzsystems zu überprüfen.

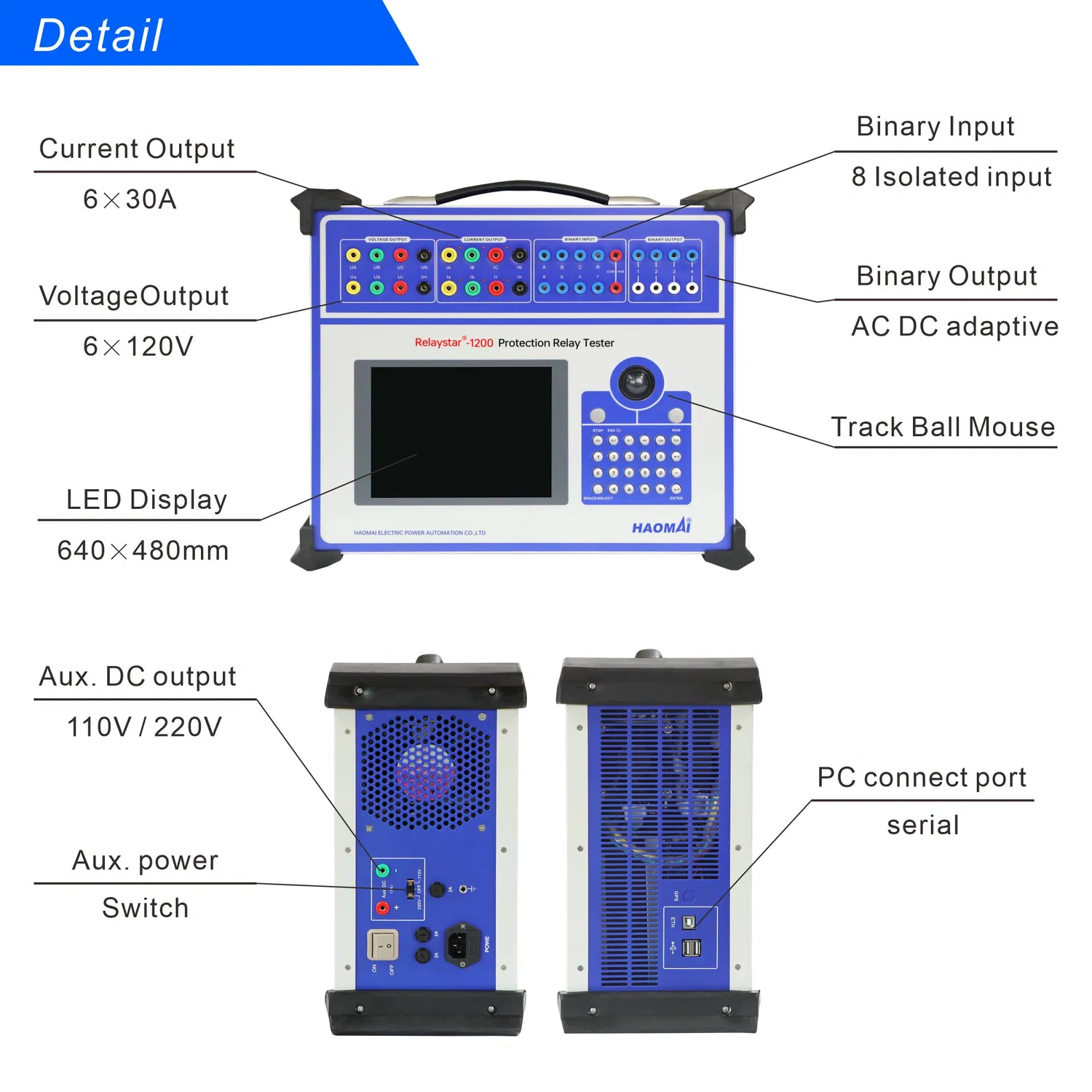

Hauptmerkmale
1.robust 6-Phasen-Strom (6×30A) und Spannung (6×120V) Ausgangsfähigkeiten.
2.equipped mit einem eingebetteten Industrie-PC mit einem 10,4" LCD-Bildschirm für erweiterte Funktionalität.
3.Offers flexibler Betrieb, mit oder ohne PC-Konnektivität.
4.High Leistungsverstärker gewährleisten überlegene Prüfgenauigkeit.
5.Superior Leistungsausgangsfähigkeiten: 1x1000VA bei 180A.
6.Führen Sie End-to-End-Tests mit dem integrierten GPS für unübertroffene Präzision.
7.Top-Tier RELAYSTAR Software unterstützt sowohl lokale als auch Remote-PC-Testumgebungen.
8.Guarantees hohe Kosteneffektivität und unerreichte Stabilität, die außergewöhnlichen Wert gewährleistet.

Technische Daten
CurrentGenerator

VoltageGenerator

Zusatzstromversorgung

Binäreingänge

Binärausgänge

Integrierte Überwachung und Aufzeichnung

Allgemeine Generatoren

Stromversorgung

Sonstiges

Das HME-1200C ist ein 6-Phasen-Schutzrelais-Testsystem der Spitzenklasse für Ingenieure, die die Transportfähigkeit priorisieren und bis zu 30A Strom benötigen.

Der HME-1200C hat den strengen Type Test im chinesischen KETOP Labor, das nach ISO/IEC 17025 akkreditiert ist, erfolgreich bestanden und seine hohe Zuverlässigkeit bestätigt.

Das High Power 6-Phasen-Schutzrelais-Testsystem, bekannt als HME-1200C, steht als ein Höhepunkt der Präzision und Zuverlässigkeit. Es wird sorgfältig in einem renommierten Labor von Drittanbietern kalibriert, das stolz die geschätzte Akkreditierung nach ISO/IEC 17025 trägt, um eine beispiellose Genauigkeit und Qualität für alle Ihre Testanforderungen zu gewährleisten.

Nachfolgend finden Sie den umfassenden Typ-Test-Bericht und den Kalibrierbericht, die alle sorgfältig detailliert sind, um die strengen Standards und die einwandfreie Qualitätssicherung, für die Haomai Electric Power Automation Co., Ltd. Bekannt ist, widerzuspiegeln.

Die 1999 gegründete HAOMAI ELECTRIC POWER AUTOMATION mit Sitz im pulsierenden chinesischen Wuhan ist auf die innovative Entwicklung und Herstellung von hochmodernen elektrischen Leistungstests und Messgeräten spezialisiert. Unsere Produkte werden in verschiedenen Sektoren eingesetzt, darunter Stromnetze, petrochemische Industrie, Metallurgie, Eisenbahnen, Kohlebergwerke, Und Großunternehmen. HAOMAI ist führend bei der Bereitstellung außergewöhnlicher Vertriebs- und Serviceleistungen für eine Reihe von Geräten wie Schutzrelais-Testsysteme, CT/PT-Analysatoren, Batterielasttester, Transformatorprüfgeräte, Leistungsschalter-Analysatoren, Und Teilentladungsdetektoren, die alle im Bereich der elektrischen Leistungsprüfung und -Messung von zentraler Bedeutung sind.

HAOMAI setzt sich konsequent für Exzellenz ein und hält umfassende Qualitätsstandards ein und pflegt strenge Prozesse und Verfahren, um das kontinuierliche Wachstum zu fördern. Unser Engagement wird durch die Zertifizierungen unterstrichen, die wir erworben haben, darunter ISO 9001:2015 für Qualitätsmanagementsysteme, ISO 14001:2015 für Umweltmanagement und OHSAS 18001:2007 für Arbeitsschutz.

Bei HAOMAI haben wir ein eigenes RELAYSTAR-Labor sowie ein eigenes Performance-Testlabor eingerichtet, das mit modernsten Produktionsanlagen und präzisen Prüfgeräten ausgestattet ist. Dazu gehören das Agilent 34401A 6 1/2 Hochpräzisionsmessgerät, Multi-Meter, EMH-Standardmessgerät, CLOU-Standardstromquelle, Oszilloskop, Phasenmessgerät, Isolationsprüfsystem, Hochspannungsteiler, AC-Hochspannungsgenerator, Zeitkalibrierungsprüfer und Standard-Mikrowiderstandgeräte, alle entwickelt, um die höchsten Standards in Qualität und Leistung zu gewährleisten.

HAOMAI ist in China von der staatlichen Industrie- und Handelsverwaltung als ein bekanntes Zeichen anerkannt und genießt sowohl im in- als auch im Ausland einen geschätzten Ruf. Unser Engagement für Qualität und Innovation hat uns zu einem vertrauenswürdigen Namen in den Märkten gemacht, die wir bedienen.

Als führender Anbieter spielt HAOMAI eine zentrale Rolle bei der Unterstützung von SGCC (State Grid Corporation of China) und CSG (China Southern Power Grid). Bis 2018 hatten unsere außergewöhnlichen Produkte bereits 34 Länder weltweit erreicht, was unsere globale Expansion und unseren Einfluss unterstreicht.

Die Kernwerte von "Zusammenarbeit und Teilen" werden von HAOMAI durch technologischen Fortschritt und Marktanforderungen getragen. Mit "Kreation und Innovation" als Leitprinzipien hören wir unseren Kunden aufmerksam zu, verbessern unsere Technologie kontinuierlich, verbessern unser Produktangebot und optimieren unsere Dienstleistungen. Es ist unsere unerschütterliche Mission, der unbestrittene globale Marktführer in der Branche für elektrische Leistungstests und Messgeräte zu werden.
