Kompakte lineare Achse Modul lineares Bewegungssystem Anleitung
Kontakt Lieferant
Produkt-Highlights
- Hohe Tragfähigkeit: Unterstützt eine horizontale Last von 30 kg und eine vertikale Last von 15 kg.
- Anpassbares Design: Vollständige Anpassungsmöglichkeiten sind mit den bereitgestellten Zeichnungen für die Motorposition, den Hubweg und die Sensoren möglich.
- Vielseitige Anwendungen: Geeignet für Geräte in den Bereichen PC, LCD, Halbleiter, Medizin und 3D-Druck.
- Robuste Konstruktion: Gefertigt aus Aluminium mit antibakteriellen, hitzebeständigen und verschleißfesten Eigenschaften.
- 12 Monate Garantie: Umfassende 12-Monats-Garantie für alle Linearmodule und Aktuatoren.
- Schnelle Lieferung: Vorbereitung von Musterprodukten innerhalb von 7 Tagen, Lieferung von Großbestellungen innerhalb von 12-15 Werktagen.
- Geringer Wartungsaufwand: Einfache Montage ohne qualifizierte Fachkräfte und ein staubdichtes Schmiersystem.
Produkteigenschaften
- Anpassung
- Verfügbar
- Anwendung
- pc, lcd, pcb, pdp, Biotechnologie, Halbleiter usw.
- Tragfähigkeit
- 30kg
- Modell Nr.
- TMH6S
- Zertifizierung
- CE, RoHS, ISO 9001:2008
- Material
- Aluminium
- Produkttyp
- Kugelgewindetrieb Linearstufe
- max. Nutzlast
- Horizontal 30kg;Vertikal 15kg
- Wiederholgenauigkeit
- +-0.01
- Schlaganfall
- 100-800mm
- Geschwindigkeit
- 100-1000mm/s
- Kugelschraube
- C7diameter12
- Schraubenkabel
- 2/5/10/20mm
- Linearführung
- W42 x h9,5
- Couping
- 7 x 8 mm
- Antriebsmotor
- Schrittmotor, Servomotor
- Motorposition
- Belichtet/untere Seite/Rechte Seite/Linke Seite
- Sensor
- Innen/Außen/kein Sensor
- Installationsart
- Horizontal/Wandmontage/vertikal
- Garantie
- 12 Monate
- Lieferzeit
- 12-15 Tage, je nach Menge
- Betriebsmodus
- Verschieben
- Funktion
- Antiseptisch, hitzebeständig, verschleißfest
- Struktur
- Halbversiegelt
- Installation
- Alle Automationsmaschinen
- Gesteuerter Typ
- Servomotor
- Transportpaket
- Karton mit Schaumstoffmaschine
- Warenzeichen
- Tiayo
- Herkunft
- China
- HS-Code
- 8486402900
- Produktionskapazität
- 5000 Sätze/Monat

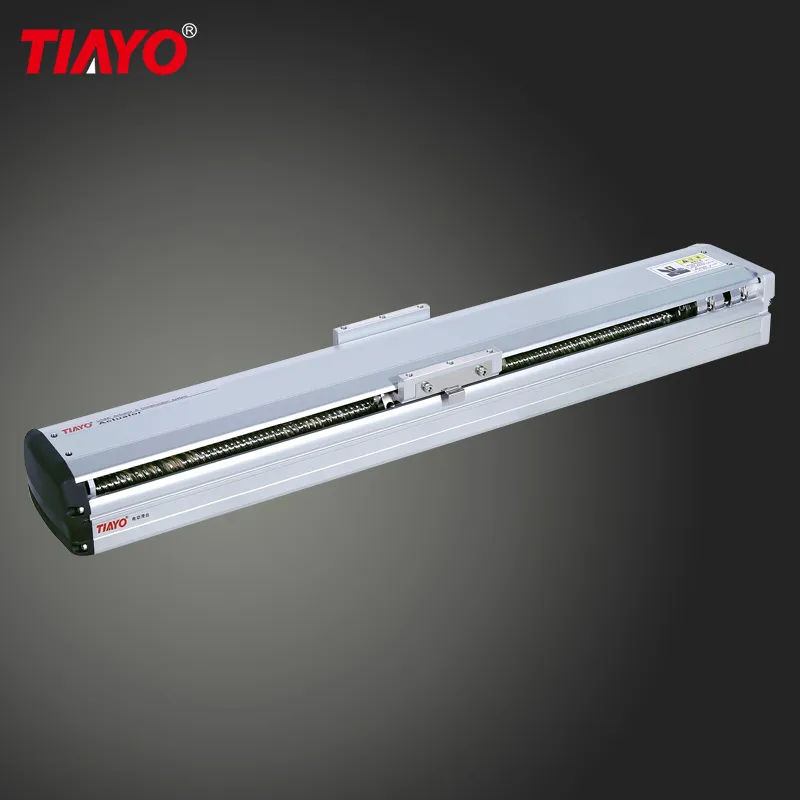

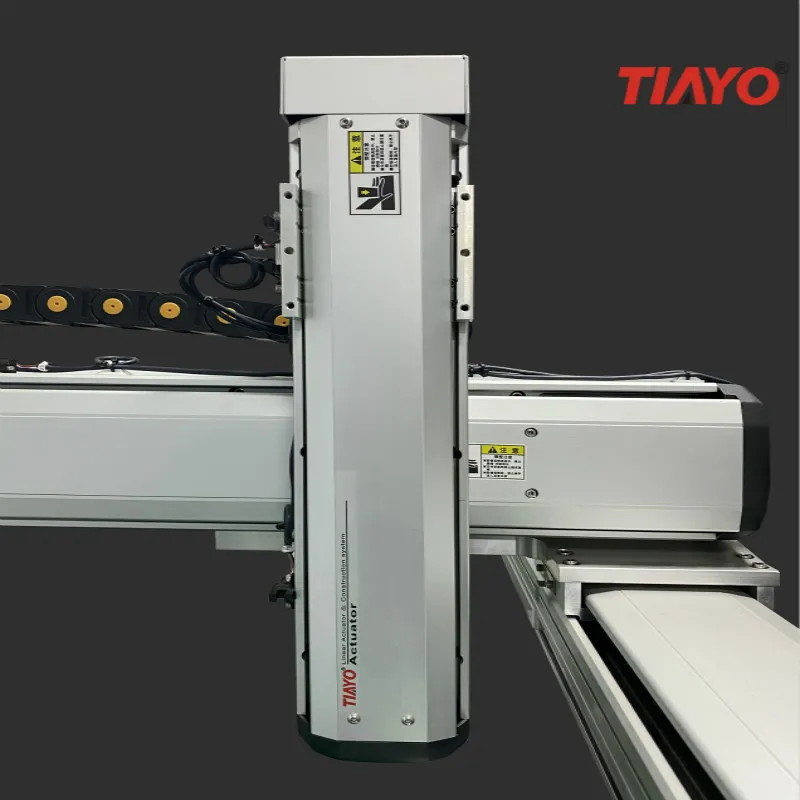

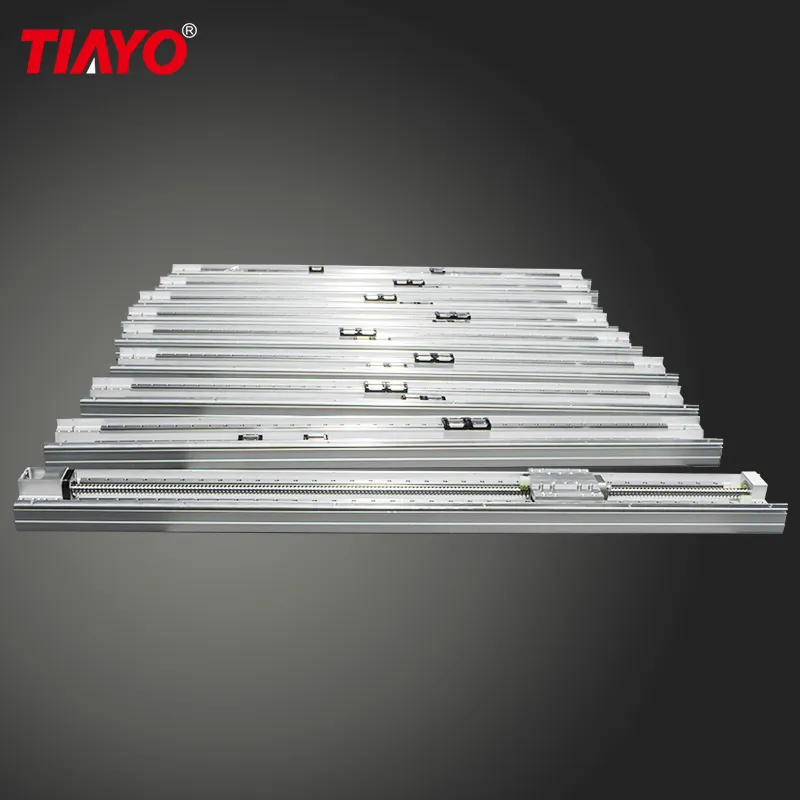

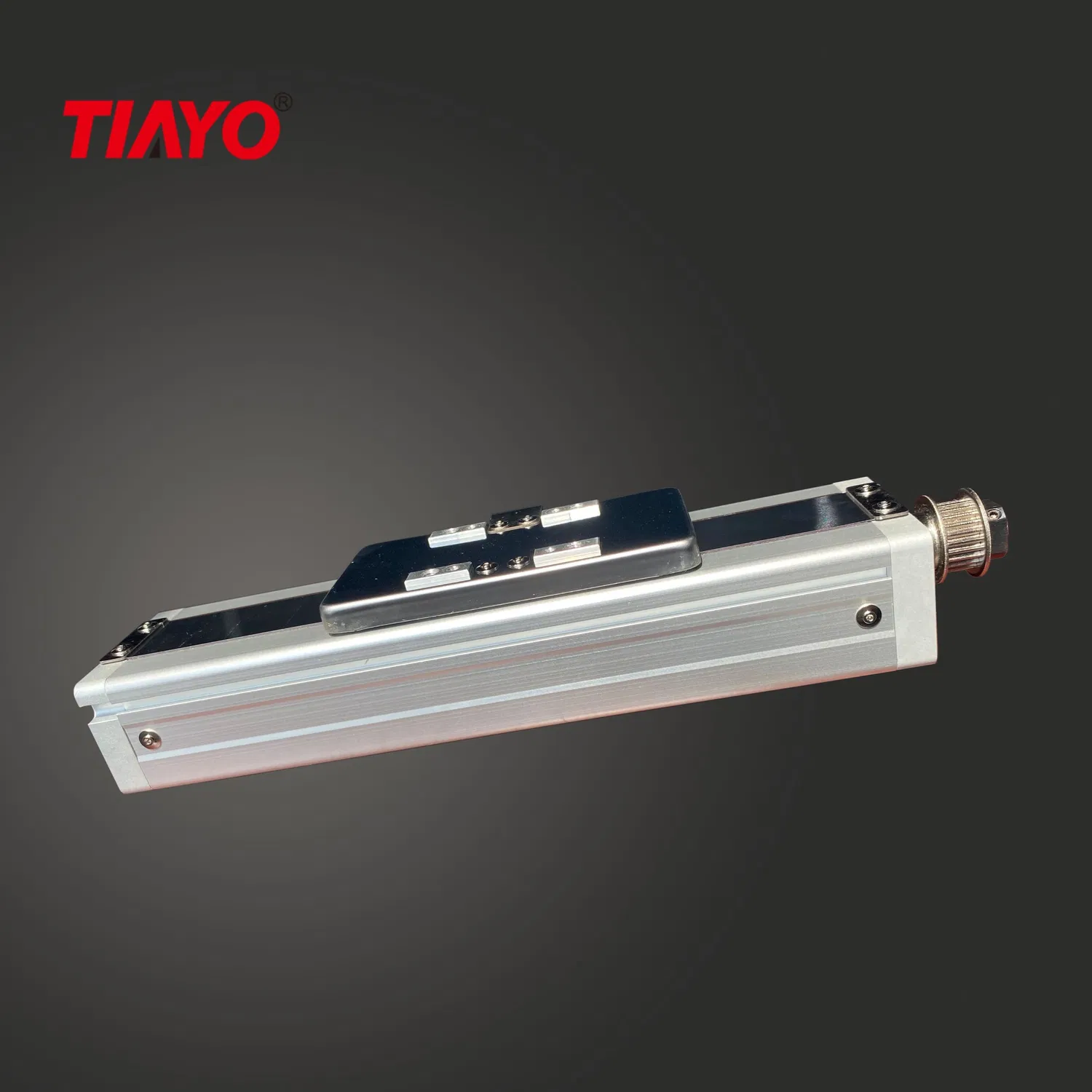

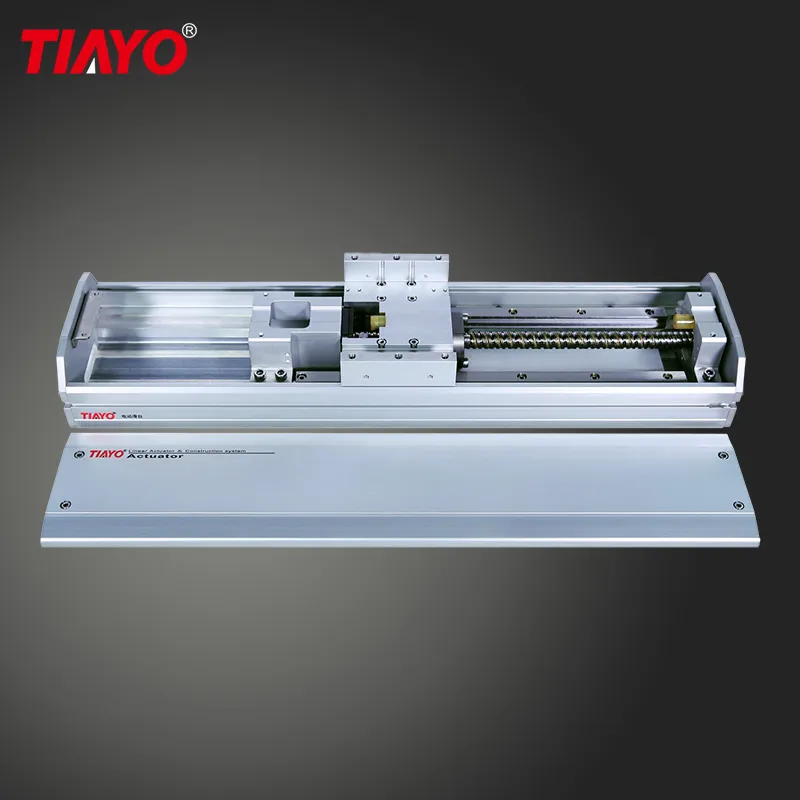

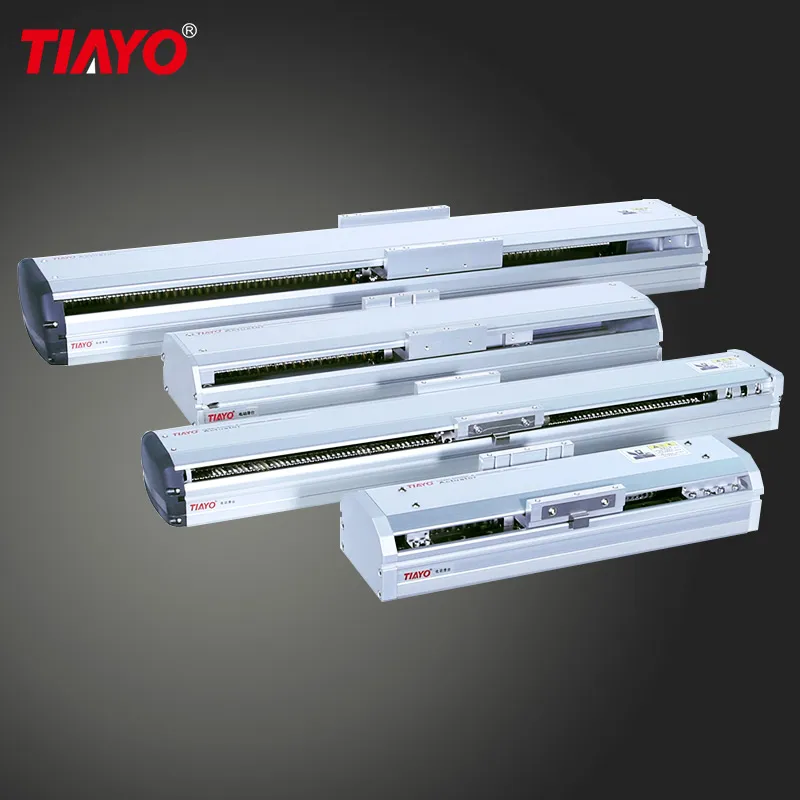

Produktbilder von Kompakte lineare Achse Modul lineares Bewegungssystem Anleitung
-
Kompakte lineare Achse Modul lineares Bewegungssystem Anleitung -
Kompakte lineare Achse Modul lineares Bewegungssystem Anleitung -
Kompakte lineare Achse Modul lineares Bewegungssystem Anleitung -
Kompakte lineare Achse Modul lineares Bewegungssystem Anleitung -
Kompakte lineare Achse Modul lineares Bewegungssystem Anleitung -
Kompakte lineare Achse Modul lineares Bewegungssystem Anleitung -
Kompakte lineare Achse Modul lineares Bewegungssystem Anleitung
Ähnliche Produkte Finden
Produktbeschreibung
Handbuch für das kompakte Linearachsenmodul für lineare Bewegungen
Produktbeschreibung:
1. Multitasking-Design : Integrierter Antrieb mit Kugelgewindetrieb und Führungsschiene U-Referenzen , zusätzlich zur Bereitstellung von Präzision lineare Bewegung , sondern auch mit einem vielseitigen Zubehör . Die Anwendung der Import Mehrzweck-Design ist sehr bequem, kann aber auch hohe Präzision Linearantrieb Nachfrage zu erreichen.
2. Klein und leicht: U-Typ Schiene kann Führungsschiene sein und kann auch die Plattformstruktur mit wesentlich zu reduziertem Installationsvolumen, und die Finite-Elemente-Methode, um die beste Struktur zu entwerfen, erhalten die optimale Steifigkeit zu Gewicht Verhältnis. Geringes Drehmoment und geringe Trägheit, sanfte Positionierungsübung, kann den Energieverbrauch senken.
3. Hohe Präzision und hohe Steifigkeit : nach der Verformung Analyse der Kontaktposition der Kugel durch die Belastung aller Richtungen, dass diese Präzision Linearmodul mit hoher Genauigkeit und hohe Steifigkeit Eigenschaften . Die Finite-Elemente-Methode der optimalen strukturellen Konstruktion, um das beste Steifigkeit-Gewicht-Verhältnis zu erhalten.
4. Einfach zu erkennen und ausgestattet: Positioniergenauigkeit, Positionierwiederholbarkeit, Walking parallelen Grad und Startdrehmoment und andere Funktionen sind leicht zu erkennen.
5. Einfach Montage und Wartung zu erleichtern: Kann komplett ohne professionelle qualifizierte Montagearbeiter, gute Schmierung zu staubdicht, einfache Wartung montieren.
| Produktname | Linearmodul | Produktmodell | TMH6S |
| Produkttyp | Halbgekapselter Kugelgewindetrieb | Wiederholgenauigkeit | ±0,01 |
| Schraubenkabel | 2/5/10/20mm | Drehzahlbereich | 16/41/83/166mm/s |
| Maximale Nutzlast | Horizontal 30kg;Vertikal 15kg | Nenndruck | 1225/490/245/85N |
| Hubbereich | 100-800mm | Maximales Statisches Drehmoment | 0,39N m |
| Kugelschraube | C7¢12mm | Linearführung | W42*H9,5mm |
| Couping | 7*6,35mm | Antriebsmotor | Servomotor |
| Motorposition | Belichtet/Untere Seite/Rechte Seite/Linke Seite | Sensor | Innen/Außen/Kein Sensor |
| Einbauart Des Linearmoduls | Horizontale/Vertikale/Wandmontage | Garantie | 12 Monate |
| Lieferzeit | 12-15 Tage, je nach Menge | OEM/Zeichnung/Lösung | Verfügbar |
| Produktvorteil | Hohe Präzision, hohe Belastung, stabiler, qualifizierter Rohstoff, niedrige Kosten, Kurze Vorlaufzeit, schnelle Montage und Demontage, einfache Wartung | ||
| Anwendungsgeräte | Auto Poliermaschine, Metall Poliermaschine, medizinische Geräte, Textilmaschine, Lebensmittel Greifmaschine, Laserschneidmaschine, 3D Druckmaschine, Etikettiermaschine, Montageausrüstung, Schweißausrüstung, Prüfgeräte, Tragemaschine, alle Automatisierungsgeräte . | ||
Produktbilder:
Produktdetailes:
Anwendungsbereich:
Es kann in Kombination mit einer oder mehreren Achsen verwendet werden. Es ist einfach, die benötigten Werkstücke in verschiedenen Branchen anzupassen und wird zu einem einfachen und praktischen mechanischen Arm. Es wird hauptsächlich in staubfreien Werkstätten oder Spezialbereichen wie Elektronik und medizinischem Equipment, wie Film, Abschreibung, IC-Druck, CCD-on-line-Inspektion, Präzise Positioniererkennung von Lötautomatisierungs-Ausrüstung, Laser plus (Laserschneiden/Laserbeschriftung/Lasergravur/Laserbohren, etc.) Präzisionsmontage, Präzisionswerkzeuge, Halbleiterproduktionsausrüstung, Standorterkennung, elektronische Produktionsausrüstung und 3D Druckgeräte und andere Bereiche.
Produktion und Tests:
Verpackung und Versand:
1. Für Probe oder kleine Bestellung, weniger als 45kg, empfehlen wir, per Express versenden. (Tür zu Tür, praktisch)
2. Für kleine oder große Bestellung, zwischen 45-200kg, empfehlen wir, per Flugzeug zu versenden. (Am schnellsten und sichersten, aber ein wenig teuer)
3. Für große Bestellung, mehr als 200kg, empfehlen wir, auf dem Seeweg zu versenden. (Preisgünstig, aber lange Zeit)
Unser Werk:
Hunan Tianyou Precision Technology Co., Ltd. (Genannt "Tiayo") befindet sich in Changsha, Hunan, in der Nähe des Changsha Huanghua International Airport, wo der zweite Magnetschwebezug in China fährt. Tiayo ist ein 2007 in China ansässiger Konzern, der sich auf Forschung und Entwicklung, Produktion, Marketing, Projektberatung von Linearantrieben und Motoren, hauptsächlich für die Automatisierungsindustrie.
Seit über 11 Jahren konzentrieren wir uns auf die Bereitstellung von qualitativ hochwertigen Produkten, exzellenten After-Sales-Service und vollständige Lösungen der Automationsmaschine. Unsere gut ausgestatteten Einrichtungen, ausgezeichnete Qualitätskontrolle System gewann guten Ruf der ausländischen und inländischen Kunden.
Wie bisher, unsere linearen Aktoren wurden weit verbreitet in PC, LCD, PCB, LED, PDP, Biotechnologie, Halbleiter, Automobil, Optik, Lebensmittel, Medizin, Energie und verwandte Industrien.
Tiayo wird die zweite Phase unserer Entwicklungsstrategie einleiten: "Angemessener Preis, effiziente Produktionszeit und lebenslanger After-Sales-Service" ist unser Grundsatz. Wir möchten mehr professionelle Geschäftspartner treffen, um die industrielle Automatisierung gemeinsam zu verbessern.
Unsere Ausstellung:
Tiayo zielt darauf ab, lineare Übertragung, pneumatische Komponenten & Vakuum-Komponenten-Anbieter, meanwile wir sind ein Linearmodul Hersteller. Wir hoffen, eine vollständige Lösung für die Automatisierungsindustrie anbieten zu können, um eine leistungsstarke Zukunft zu schaffen.
Unser Service:
1. Unsere Produkte verwenden hochwertige Materialien und übernehmen ausgereifte Verarbeitungsmethoden.
2. Die Produkte jeder Serie sind sehr reichhaltig. Wenn Sie sie nicht auf der Seite sehen, wenden Sie sich bitte an den Kundendienst.
3. Unsere Produkte bieten 1 Jahre Garantie.
4. Wir können eine kundenspezifische Bearbeitung nur dann akzeptieren, wenn Sie Zeichnungen zur Verfügung stellen.
5. Unser Angebot ist ab Werk Stückpreis. Die Fracht muss von Ihnen getragen werden. Bitte konsultieren Sie die Fracht.
6. Die Ware wird unter normalen Umständen innerhalb von 20 Tagen geliefert.
7. Unser Unternehmen hört immer auf Ihre Vorschläge, wenn Ihre Meinung positiv ist.
FAQ:
1. F: Ihre Produkte sieht gut aus, kann ich einen vollständigen Produktkatalog mit Spezifikation für Studie erhalten?
A: Ja, bitte kontaktieren Sie unser TIAYO Vertriebsteam.
2. F: Können Sie mir sagen, was ist Ihr Unternehmen Hauptgeschäft?
A: Unsere Fabrik produziert hauptsächlich lineare Module / Aktoren / Motoren, OEM ist verfügbar.
3. F: Welches berühmte Unternehmen verwendet Ihre Maschinen?
A: Es gibt BYD, Foxconn, LENS Technology, HUAWEI/Apple/OPPO/Vivo, etc. Supply Chain Hersteller sind unser Key Account.
4. F: Wenn ja, ist es möglich, erhalten Sie Mustermaschinen vor Probeauftrag?
A: Ja, pls sagen Sie Ihre detaillierten Anforderungen an TIAYO Vertriebsteam, können wir die 3D Zeichnung ändern, bereiten eine oder ein Paar kundenspezifische Probe für Sie .
5. F: Gut, wie lange ist Ihre Vorlaufzeit?
A: 7 Arbeitstage für die Probe vorbereiten, 12-15 Werktage für Großauftrag (bestätigen Sie jede Rechnung der internationalen Zahlung benötigen zusätzliche 3 Werktage)
6. F: Klingt gut, wie lange ist die Garantiezeit Ihrer Maschinen?
A: Für unsere Linearmodule/Aktoren/Motoren wird eine 12-monatige Garantie gewährt, die ausschließlich auf dem Kaufvertrag basiert.
7. F: Wow, ich möchte mit Ihrem Unternehmen Geschäfte machen, welche Art von Zahlungsbedingungen sollte ich verwenden?
A: Probe bestellen, Probeauftrag, Wiederholungsauftrag, wir akzeptieren T / T Zahlung, 30% Anzahlung im Voraus, 70% Restzahlung vor dem Transport. (L / C Zahlung nur für bestimmte Länder 'Kunde)
8. F: Was ist der beste Versandweg für Ihre Produkte?
A: Für Proben, die beste Lieferweg ist über Flugzeugtransport (oder Landtransport), dauert eine Woche Transfer zum Zielflughafen, für große Menge, die beste Versandweg ist über Ozeanschiff (oder Landtransport), dauert einen Monat zum Zielhafen. Der nächste Seehafen ist Shenzhen/Guangzhou.
9. F: Warum wählen Sie uns?
A: Mit mehr als 11 Jahren Erfahrung mit linearen Modulen.
