Fortgeschrittenes 20-Channel Encoder-Signal-Eingangsmodul für Zähler Hochleistungs-Encoder-Signale
Kontakt Lieferant
Noch unentschlossen? Holen Sie sich Muster für $ !
Muster anfordern
Produkt-Highlights
- Dualer Betriebsmodus: Unterstützt 10 Encoder-Impulszähler oder 20 unabhängige, schnelle digitale Eingangs-Zähler.
- Breiter Spannungsbereich: Betrieb mit +8~32 VDC, mit integriertem Schutz gegen Verpolung und Überspannung.
- Automatische Datensicherung: Encoder-Zählwerte und digitale Eingangswerte werden bei Stromausfall automatisch gespeichert.
- Schnelles Zählen: Ein einzelner Kanal unterstützt bis zu 50 kHz Eingangsfrequenz; gleichzeitig bis zu 10 Kanäle mit bis zu 10 kHz.
- Flexible Kommunikation: Unterstützt RS-485 oder RS-232 mit Modbus RTU und Standard-Zeichenprotokollen.
- Standardmäßige Montage auf DIN-Schiene: Kompaktes Design (120 mm x 70 mm x 43 mm) für einfache Installation auf einer DIN35-Schiene.
- Individuelle Anpassung möglich: Bietet umfassende, kleinere und flexible Anpassungsoptionen.
Produkteigenschaften
- Anpassung
- Verfügbar
- Art
- Drehgeber
- Funktionsprinzip
- Absolut
- Modell Nr.
- WJ168
- Auslesemodus
- Kontakt
- Betriebssystem
- Kontaktbürste Typ
- Signalausgang
- Komplementäre Gegentakt-Ausgangs
- Achshülse Type
- Großer Ø
- Paket
- Wegjunr
- Installationsformular
- Standard din35 Schieneninstallation
- Marke
- Wegjunr
- Axonia
- Servoinstallationstyp
- Eingabetyp
- Encoder ab Signal Eingang, 10 Kanäle (a0/b0~a9/b9)
- Niedriger Füllstand
- Input<1V
- Hohes Niveau
- Eingabe 3.5~30v
- Eingangswiderstand
- 30K ω
- Kommunikation
- rs-485 oder rs-232 Standardzeichenprotokoll
- Reaktionszeit der Kommunikation
- 100 ms maximal
- Stromverbrauch
- Weniger als 1W
- Luftfeuchtigkeit bei Betrieb
- 10~90% (keine Kondensation
- Funktionierende Stromversorgung
- +8~32vdc breiter Spannungsversorgungsbereich
- Transportpaket
- Wegjunr
- Spezifikation
- 120mm x 70mm x 43mm
- Warenzeichen
- Wegjunr
- Herkunft
- Guangdong, China
- Produktionskapazität
- 9999
- Paketgröße
- 20.00cm * 20.00cm * 20.00cm
- Bruttogewicht des Pakets
- 0.200kg
Versand
Online-Handelschutz
- Zahlungsgarantie
-
Plattformgeschützte Zahlungen mit Rückerstattungsunterstützung für berechtigte Bestellprobleme
- Plattformlogistik
- Klarere Sendungsverfolgung mit plattformunterstützter Logistik
- Inspektionsdienst
- Optionale Vorabinspektion zur Überprüfung von Qualität und Menge
- After-Sales & Streitbeilegung
- Plattformgestützte Streitbeilegung, einschließlich Rückerstattungen oder Rücksendungen, wenn zutreffend.
Nur Bestellungen, die über Made-in-China.com Secured Trading aufgegeben und bezahlt werden, haben Anspruch auf Zahlungsschutz und die entsprechenden platform services.

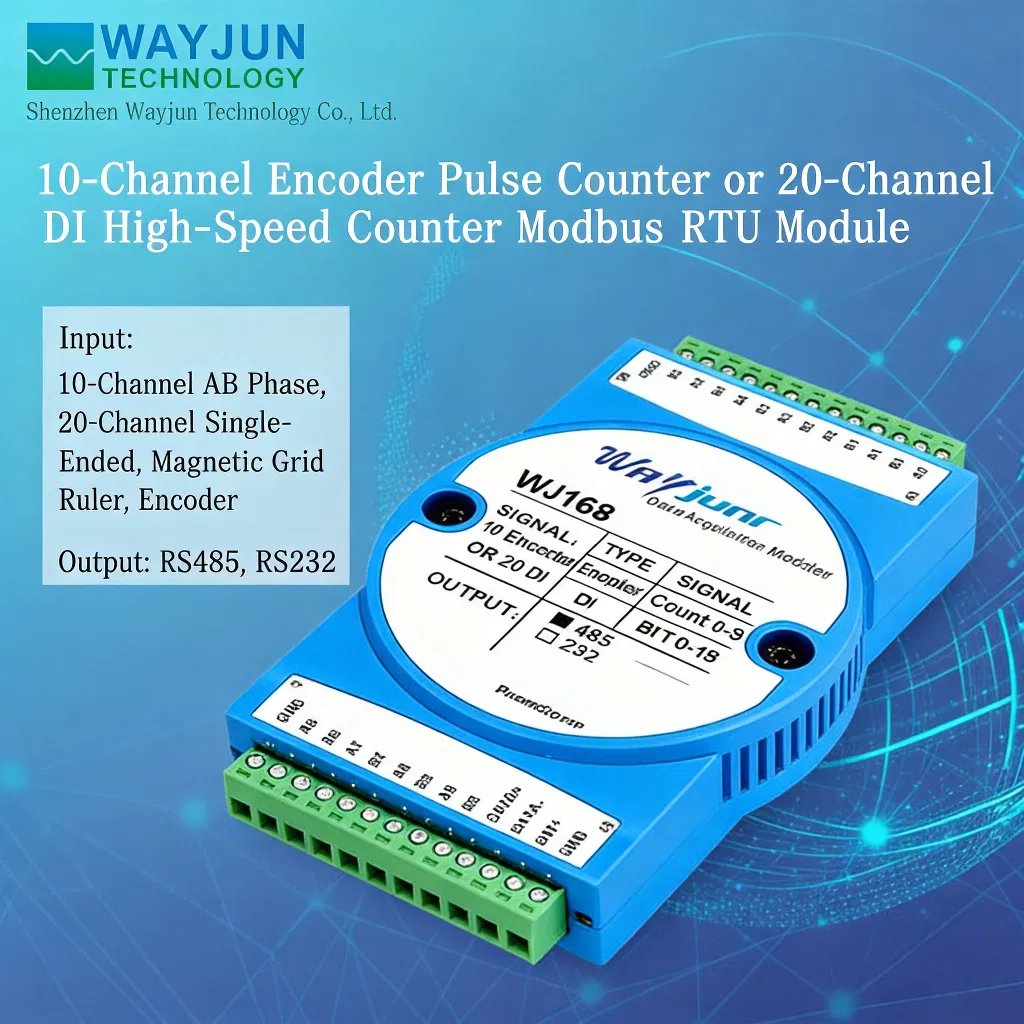

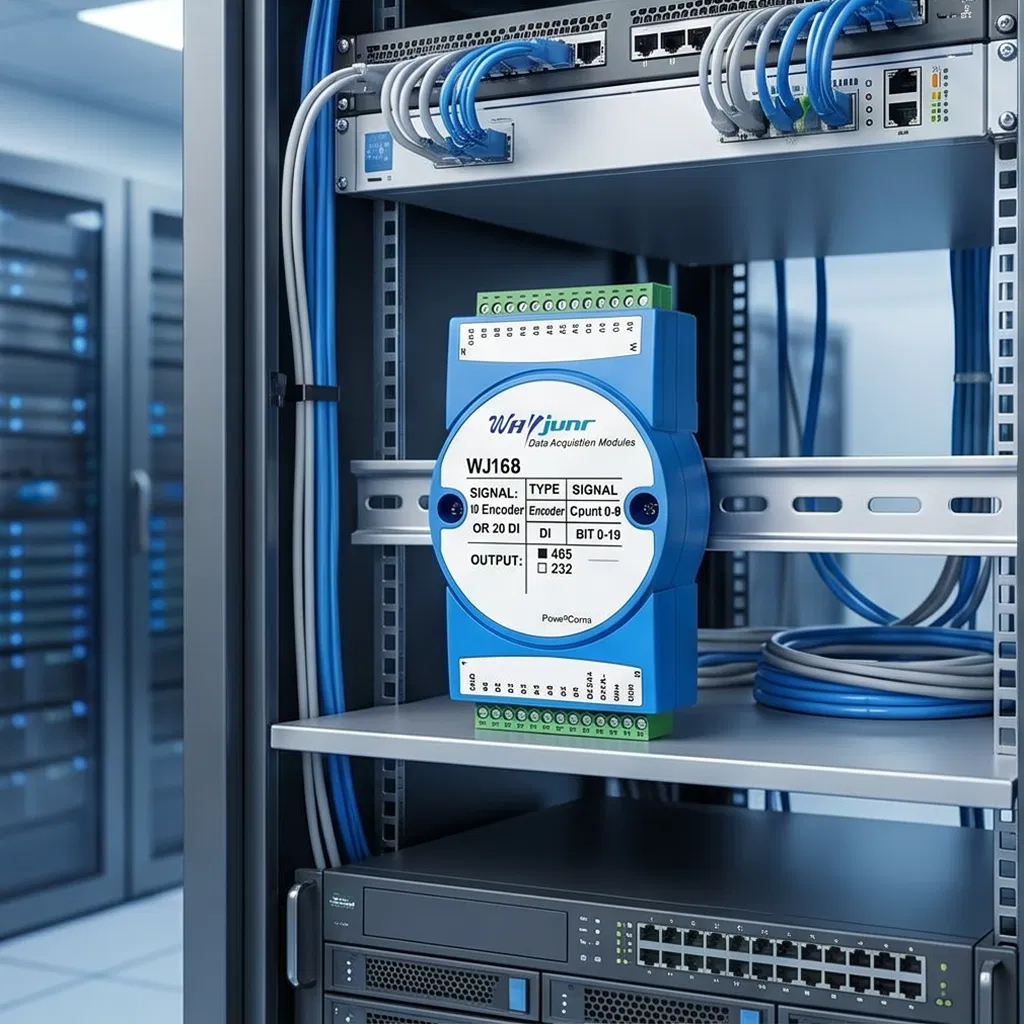

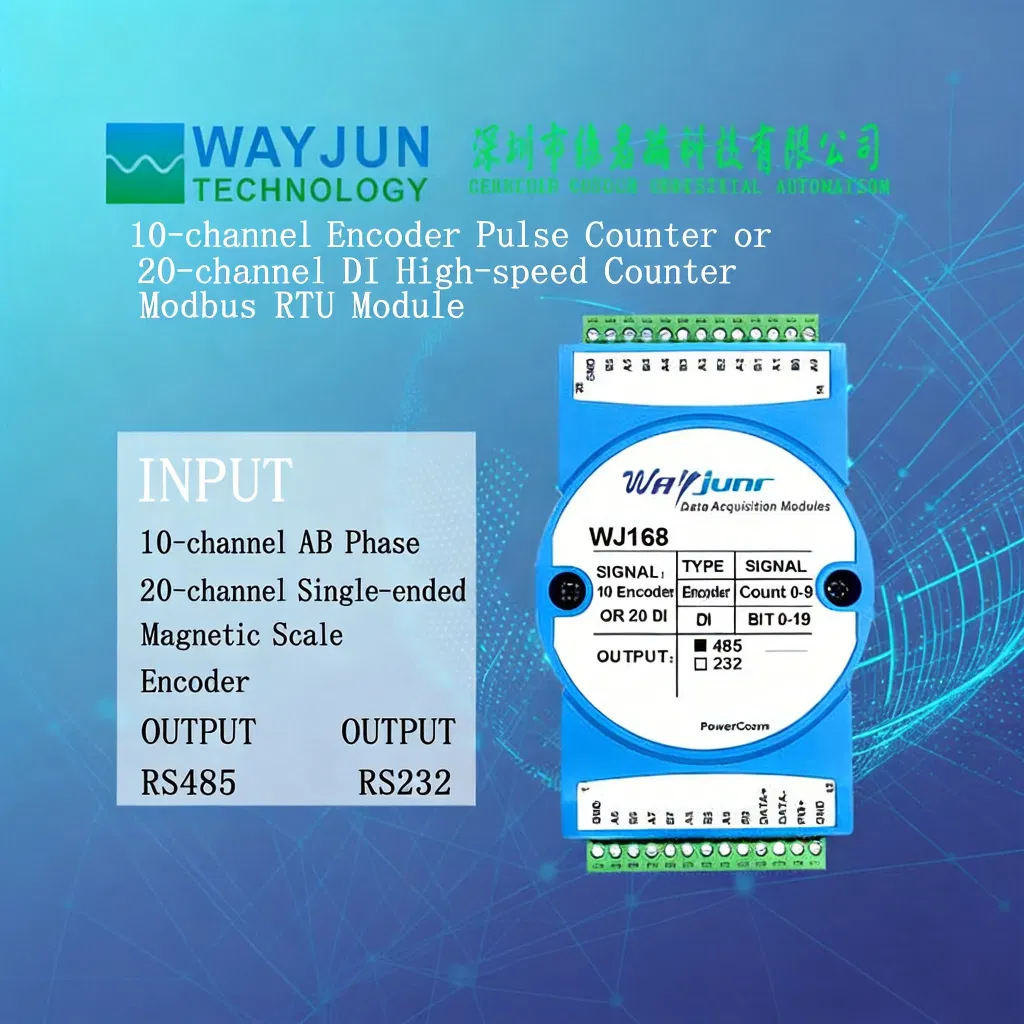

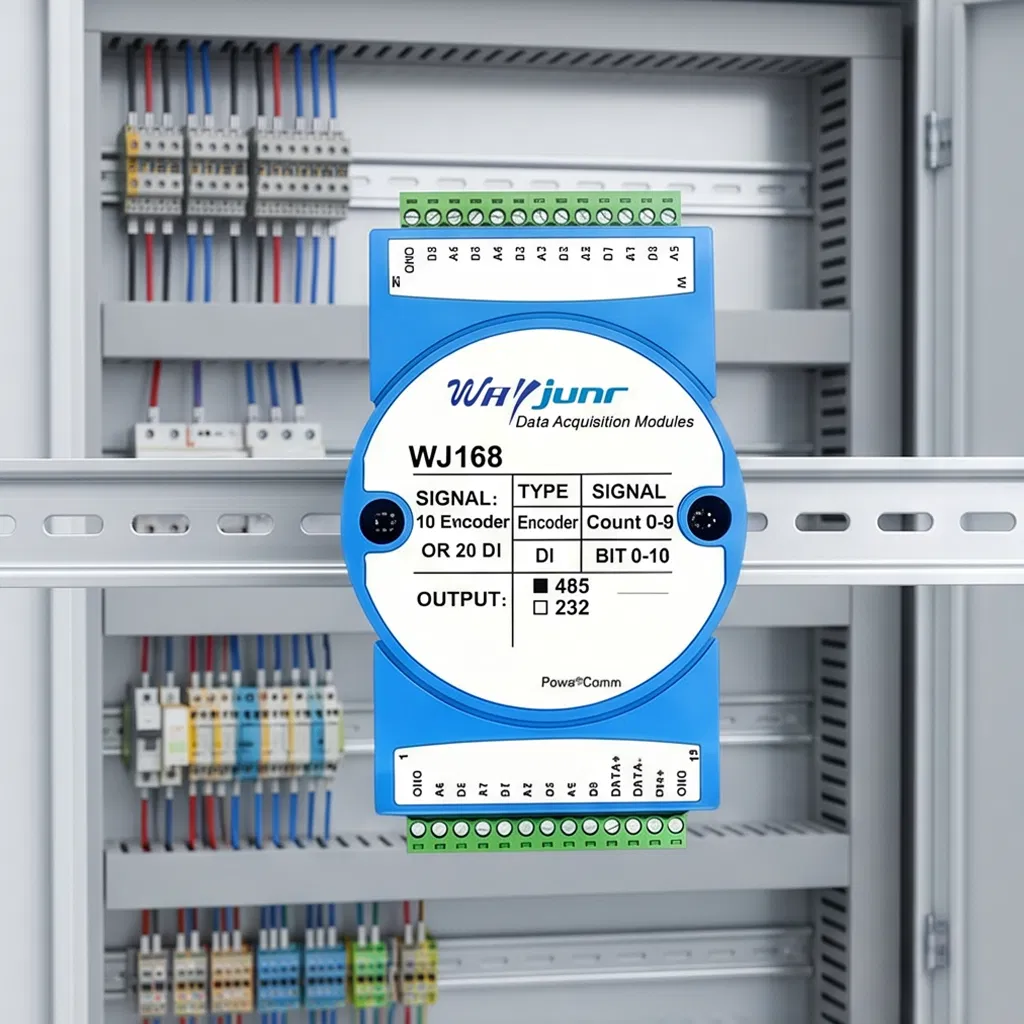

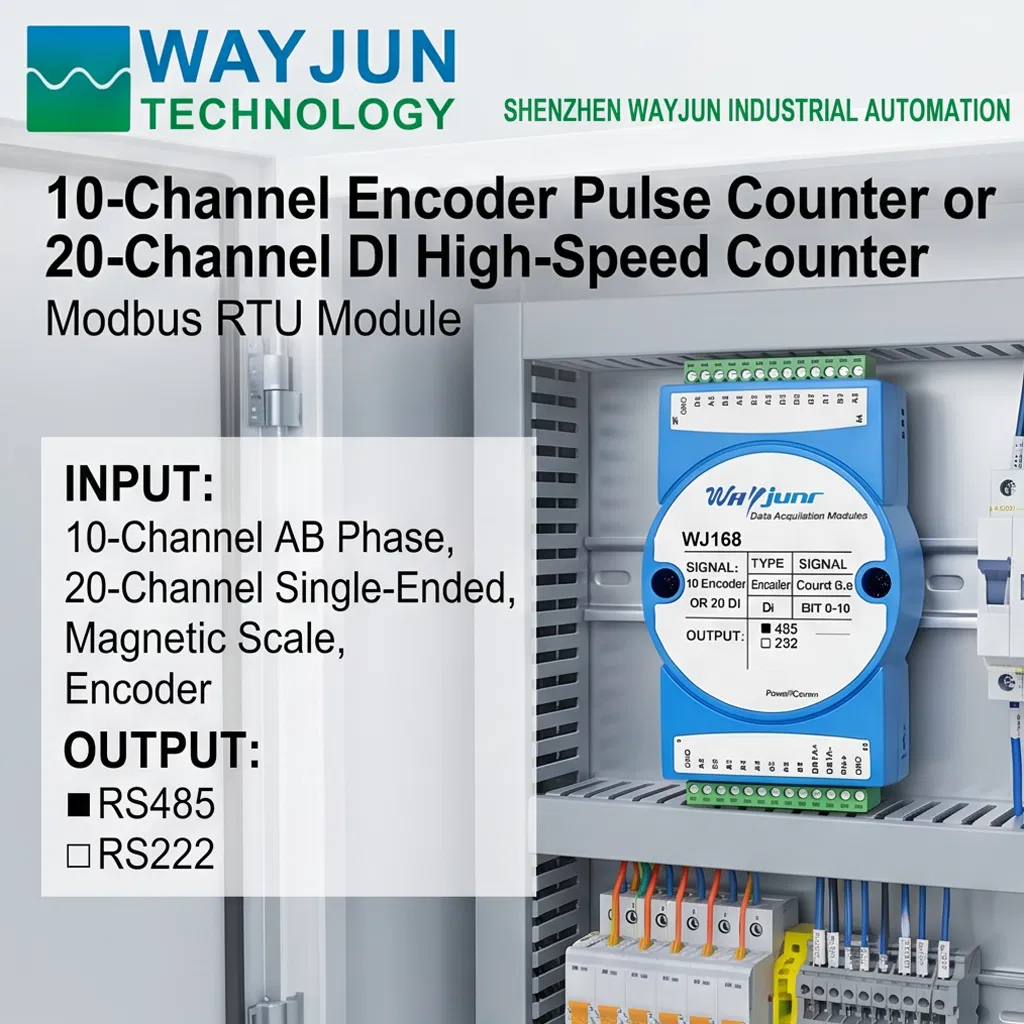

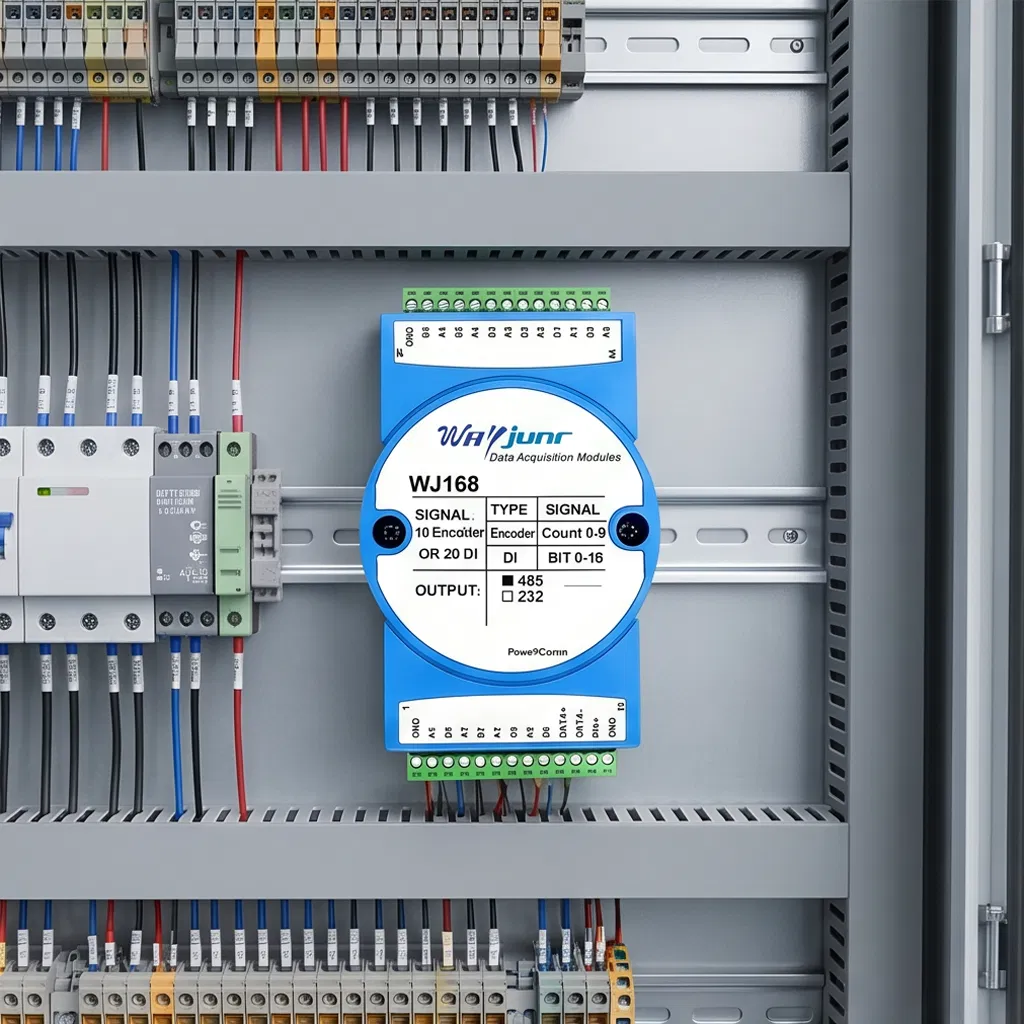

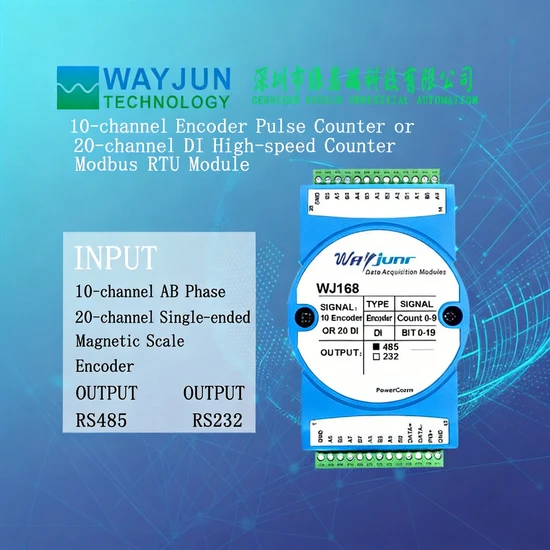

Produktbilder von Fortgeschrittenes 20-Channel Encoder-Signal-Eingangsmodul für Zähler Hochleistungs-Encoder-Signale
-
Fortgeschrittenes 20-Channel Encoder-Signal-Eingangsmodul für Zähler Hochleistungs-Encoder-Signale -
Fortgeschrittenes 20-Channel Encoder-Signal-Eingangsmodul für Zähler Hochleistungs-Encoder-Signale -
Fortgeschrittenes 20-Channel Encoder-Signal-Eingangsmodul für Zähler Hochleistungs-Encoder-Signale -
Fortgeschrittenes 20-Channel Encoder-Signal-Eingangsmodul für Zähler Hochleistungs-Encoder-Signale -
Fortgeschrittenes 20-Channel Encoder-Signal-Eingangsmodul für Zähler Hochleistungs-Encoder-Signale -
Fortgeschrittenes 20-Channel Encoder-Signal-Eingangsmodul für Zähler Hochleistungs-Encoder-Signale -
Fortgeschrittenes 20-Channel Encoder-Signal-Eingangsmodul für Zähler Hochleistungs-Encoder-Signale
Ähnliche Produkte Finden
Produktbeschreibung
10 Encoder-Impulszähler oder 20 DI-Hochgeschwindigkeitszähler, Modbus RTU-Modul
WJ168
WJ168
Produktmerkmale:
Codierzählung und Geschwindigkeitsumwandlung in Modbus RTU Protokoll
Unterstützt die gleichzeitige Zählung von 10 Encodern und kann Vorwärtserkennung Und Rückwärtsdrehung
Es kann auch als 20-Kanal-unabhängig eingestellt werden DI-Hochgeschwindigkeitszähler
Der Codierzählwert unterstützt die automatische Abschaltfunktion
DI-Eingang unterstützt PNP- und NPN-Eingänge
Die Filterzeit kann bei der Eingabe von Relais und eingestellt werden Mechanische Schalter
Zählwerte über RS-485/232-Schnittstelle zurücksetzen und einstellen
Großer Netzteilbereich: 8~32VDC
Hohe Zuverlässigkeit, einfache Programmierung und einfache Anwendung
Standard DIN35-Schienenmontage, bequem für zentrale Verdrahtung
Benutzer können Moduladressen, Baudraten usw. programmieren
Abmessungen: 120mm x 70mm x 43mm
Typische Anwendungen:
Messung des Impulsgebers
Durchflussmesser Impulszählung oder Durchflussmessung
Zählen von Produkten auf der Produktionslinie
Stückzahlzählung Logistikpaket
Messung des Impulssignals des Näherungsschalters
Das Encoder-Signal wird aus der Ferne an den Industriecomputer übertragen
Intelligente Fabrik und industrielles Internet der Dinge
Ersetzen Sie die SPS, um Daten direkt an die Zentrale zu übertragen
Codierzählung und Geschwindigkeitsumwandlung in Modbus RTU Protokoll
Unterstützt die gleichzeitige Zählung von 10 Encodern und kann Vorwärtserkennung Und Rückwärtsdrehung
Es kann auch als 20-Kanal-unabhängig eingestellt werden DI-Hochgeschwindigkeitszähler
Der Codierzählwert unterstützt die automatische Abschaltfunktion
DI-Eingang unterstützt PNP- und NPN-Eingänge
Die Filterzeit kann bei der Eingabe von Relais und eingestellt werden Mechanische Schalter
Zählwerte über RS-485/232-Schnittstelle zurücksetzen und einstellen
Großer Netzteilbereich: 8~32VDC
Hohe Zuverlässigkeit, einfache Programmierung und einfache Anwendung
Standard DIN35-Schienenmontage, bequem für zentrale Verdrahtung
Benutzer können Moduladressen, Baudraten usw. programmieren
Abmessungen: 120mm x 70mm x 43mm
Typische Anwendungen:
Messung des Impulsgebers
Durchflussmesser Impulszählung oder Durchflussmessung
Zählen von Produkten auf der Produktionslinie
Stückzahlzählung Logistikpaket
Messung des Impulssignals des Näherungsschalters
Das Encoder-Signal wird aus der Ferne an den Industriecomputer übertragen
Intelligente Fabrik und industrielles Internet der Dinge
Ersetzen Sie die SPS, um Daten direkt an die Zentrale zu übertragen
Produktauswahl:
|
WJ168-
Kommunikationsschnittstelle 485: Ausgang als RS-485 Schnittstelle 232: Ausgang als RS-232 Schnittstelle | |
Auswahlbeispiel 1: Modell: WJ168-232 zeigt einen Ausgang der RS-232-Schnittstelle an
Auswahlbeispiel 2: Modell: WJ168-485 zeigt an, dass der Ausgang eine RS-485-Schnittstelle ist | ||
Unternehmensprofil
Shenzhen Weijunrui Technology Co., Ltd
Seit: 2011
Spezialität: Zu den Hauptprodukten des Unternehmens gehören analoge Erfassungsmodule, Signalisolatoren/Konvertierungsmodule und Signalgeber
Kapazität: Produzieren 10000 pro Monat
Erweiterte Funktionen:
Umschaltung auf TCP/Netzwerk/Remote IO Modul, Modbus RTU auf TCP, RS232/485 auf Ethernet, analoges Signal (Strom/Spannung/Thermistor/Frequenz/Verschiebung/Geschwindigkeit/Impuls) Isolationsgeber, mV Differenzsignalverstärker, Isolationsverstärker, Micro Power DC/DC Modul Netzteil, etc
Spezialität: Zu den Hauptprodukten des Unternehmens gehören analoge Erfassungsmodule, Signalisolatoren/Konvertierungsmodule und Signalgeber
Kapazität: Produzieren 10000 pro Monat
Erweiterte Funktionen:
Umschaltung auf TCP/Netzwerk/Remote IO Modul, Modbus RTU auf TCP, RS232/485 auf Ethernet, analoges Signal (Strom/Spannung/Thermistor/Frequenz/Verschiebung/Geschwindigkeit/Impuls) Isolationsgeber, mV Differenzsignalverstärker, Isolationsverstärker, Micro Power DC/DC Modul Netzteil, etc
WJ168 Allgemeine Parameter:
Funktionseinführung:
(Typisch @+25 ℃, vs. IS 24VDC)
Eingangstyp: Encoder ab-Signaleingang, 10 Kanäle (A0/B0~A9/B9).
Niedriger Pegel: Eingang<1V
Hoher Pegel: Eingang 3,5~30V
Der Frequenzbereich beträgt 0-10KHz (alle Kanäle werden gleichzeitig eingegeben), und ein einzelner Kanal kann 50KHz Eingänge unterstützen.
Codierer Zählbereich-2147483647 ~+2147483647 , automatisch gespeichert, wenn ausgeschaltet
DI-Zählerbereich 0~4294967295 , wird bei Stromausfall automatisch gespeichert
Eingangstyp: Encoder ab-Signaleingang, 10 Kanäle (A0/B0~A9/B9).
Niedriger Pegel: Eingang<1V
Hoher Pegel: Eingang 3,5~30V
Der Frequenzbereich beträgt 0-10KHz (alle Kanäle werden gleichzeitig eingegeben), und ein einzelner Kanal kann 50KHz Eingänge unterstützen.
Codierer Zählbereich-2147483647 ~+2147483647 , automatisch gespeichert, wenn ausgeschaltet
DI-Zählerbereich 0~4294967295 , wird bei Stromausfall automatisch gespeichert
Eingangswiderstand: 30K Ω
Kommunikation: RS-485 oder RS-232 Standard-Zeichenprotokoll und MODBUS RTU Kommunikationsprotokoll
Baudraten (2400, 4800, 9600, 19200, 38400, 57600, 115200bps) kann per Software ausgewählt werden
Die Adresse (0-255) kann per Software ausgewählt werden
Kommunikationsreaktionszeit: Maximal 100 ms
Arbeitsstromversorgung:+8~32VDC großer Netzteilbereich, mit internem Anti-Reverse-und Überspannungsschutz
Schaltkreise
Stromverbrauch: Weniger als 1W
Betriebstemperatur: -45~+80 ℃
Luftfeuchtigkeit bei Betrieb: 10~90% (nicht kondensierend)
Lagertemperatur: -45~+80 ℃
Luftfeuchtigkeit bei Lagerung: 10~95% (nicht kondensierend)
Abmessungen: 120mm x 70mm x 43mm
Kommunikation: RS-485 oder RS-232 Standard-Zeichenprotokoll und MODBUS RTU Kommunikationsprotokoll
Baudraten (2400, 4800, 9600, 19200, 38400, 57600, 115200bps) kann per Software ausgewählt werden
Die Adresse (0-255) kann per Software ausgewählt werden
Kommunikationsreaktionszeit: Maximal 100 ms
Arbeitsstromversorgung:+8~32VDC großer Netzteilbereich, mit internem Anti-Reverse-und Überspannungsschutz
Schaltkreise
Stromverbrauch: Weniger als 1W
Betriebstemperatur: -45~+80 ℃
Luftfeuchtigkeit bei Betrieb: 10~90% (nicht kondensierend)
Lagertemperatur: -45~+80 ℃
Luftfeuchtigkeit bei Lagerung: 10~95% (nicht kondensierend)
Abmessungen: 120mm x 70mm x 43mm
Das WJ168 Remote-E/A-Modul kann zur Messung von 10 Encoder-Signalen und auch als 20-Kanal-Modul verwendet werden
Unabhängige Zähler- oder DI-Statusmessung.
1. Signaleingang
10 Encoder-Signaleingänge oder 20 unabhängige Zähler, können an Trocken- und Nasskontakte angeschlossen werden. Siehe Verkabelung
Diagramm für Details.
2. Kommunikationsprotokoll
Kommunikationsschnittstelle: 1 Standard RS-485 Kommunikationsschnittstelle oder 1 Standard RS-232 Kommunikation
Schnittstelle, bitte bei Bestellung und Auswahl angeben.
Kommunikationsprotokoll: Unterstützt zwei Protokolle, das vom Befehlssatz definierte Zeichenprotokoll und das
MODBUSRTUkommunikationsprotokoll. Das Modul erkennt die Kommunikation automatisch
Protokolle und können Netzwerkkommunikation mit verschiedenen Marken von SPS, RTUs oder Computer zu erreichen
Überwachungssysteme.
Datenformat: 10 Stellen. 1 Startbit, 8 Datenbit und 1 Stoppbit. Keine Überprüfung.
Die Kommunikationsadresse (0-255) und die Baudrate (2400, 4800, 9600, 19200, 38400, 57600, 115200bps) eingestellt werden können;
Das Kommunikationsnetz kann eine maximale Entfernung von 1200 erreichen Meter und ist über verbunden
Abgeschirmte Twisted-Pair-Kabel.
Hohe Entstörungsschutz der Kommunikationsschnittstelle, ± 15KV ESD-Schutz, Kommunikationsreaktionszeit
Weniger als 100ms.
3. Störungsfreie
Prüfsummen können nach Bedarf eingestellt werden. Im Modul befindet sich eine Transientenunterdrückung, die effektiv eingesetzt werden kann
Unterdrücken Sie verschiedene Stoßimpulse, schützen Sie das Modul, und der interne Digitalfilter kann auch effektiv die Stromversorgung unterdrücken
Frequenzstörungen durch das Stromnetz
Über den Lieferanten
Dieser Lieferant wurde von BV geprüft. Überprüfen Sie den Bericht auf der offiziellen BV-Website mit der ID "MIC-ASR262919". Artikel mit der Kennzeichnung "
" sind zertifiziert.
Unternehmensprofil
Willkommen bei Shenzhen Weijunrui Technology Co., Ltd - Ihrem Premier Partner! Seit der Gründung im Jahr 2011 engagieren wir uns für Forschung und Entwicklung, Produktion und Vertrieb von Kernkomponenten für die industrielle Automatisierung und sind Ihr zuverlässiger Partner für Signalverarbeitungs- und Datenerfassungslösungen.
Unsere Produktpalette ist umfassend und konzentriert sich auf jeden Aspekt der Signalkette:
·Datenerfassungsmodul: Bietet hochpräzise Analog-Digital (A/D) und Digital-Analog (D/A)-Konvertierungsmodule, um eine nahtlose Integration zwischen realen Analogsignalen und digitalen Steuerungssystemen zu erreichen.
·Digitales Signalmodul: Ein zuverlässiges di/DO-Modul (Switch Input/Output), das verschiedene Anforderungen an die Statusüberwachung und -Steuerung erfüllt.
·Signalisolierung und -Konditionierung: Deckt analoge Signalisolatoren, Signaltrenner, 4-20mA Stromsignalisolationsverteiler usw. ab und löst effektiv die Probleme von Signalstörungen, Erdschleifenstörungen und Geräteschutz in Industrieanlagen.
·Spezialisierter Isolationsverstärker: Maßgeschneidert für spezifische Signale, einschließlich Thermistor (RTD), Strom, Spannung, Frequenz, Geschwindigkeits-, Potentiometer- und Impulssignale, um eine präzise Signalverstärkung und -Isolierung zu erreichen.
·Micro DC/DC-Stromversorgungsmodul: Bietet eine effiziente und stabile isolierte Stromversorgung, die eine reine Leistungsumgebung für verschiedene Stromkreise bietet.
Qualitäts- und Sicherheitsverpflichtung
Wir verfolgen ein beharrliches Streben nach Produktqualität, und alle Produkte entsprechen internationalen Sicherheitsstandards und haben die CE-Zertifizierung bestanden, um ihre Sicherheit und Zuverlässigkeit in verschiedenen rauen industriellen Umgebungen zu gewährleisten.
Weit verbreitete Anwendungsbereiche
Unsere Produkte und Lösungen wurden erfolgreich in zahlreichen Schlüsselindustrien eingesetzt, darunter:
·Industrielle Steuerung und Automatisierung
·Stromsystem und Smart Grid
·Elektronische Instrumente und Messgeräte
·Medizinische elektronische Geräte
·Schienenverkehr
·Kommunikation und Telekommunikation Infrastruktur
·Prüf- und Messsystem
mit über
einem Jahrzehnt profunder Erfahrung im Bereich der industriellen Automatisierung, Wir haben ein tiefes Verständnis für die komplexen Anforderungen verschiedener Branchen in den Bereichen Signalisolierung, Umwandlung und Akquisition. Wir sind nicht nur ein Produktanbieter, sondern auch ein technologieorientierter Problemlöser, der sich verpflichtet, Kunden stabile, zuverlässige und leistungsstarke Produkte in Industriequalität anzubieten.
Weijunrui zu wählen bedeutet Erfahrung und Zuverlässigkeit zu wählen
Über unsere Fabrik & Unternehmenshintergrund
- Die Anschrift
- 312 Xingyue building, Dalang, Longhua, Shenzhen, Guangdong, China
-
Stammkapital
- 5,000,000 RMB
-
Zahlungsbedingungen
- T/T, PayPal
-
Internationale Handelsbedingungen (Incoterms)
- EXW
-
Durchschnittliche Lieferzeit
- Vorlaufzeit In Der Hauptsaison: Innerhalb von 15 Werktagen, Vorlaufzeit Außerhalb Der Saison, Innerhalb von 15 Werktagen
-
Nächster Hafen
- Shenzhen Port
-
Mindestbestellmenge
- 1 PCS
-
Lieferkettenpartner
- 98
Unsere Produktionskapazität & technische Expertise
-
Hauptprodukte
- Analog I/O-Module, signalisolierter Wandler, Signalaufbereiter, Stromverteiler, PT100 Temperatursignal, Frequenzwandler, DC-DC-Wandler, digitale I/O-Module, 4-20mA Signalisolator,
-
QA/QC-Inspektoren
- 1 people
-
Prüfart für Fertigerzeugnisse
- 100% Inspektion(Visuelle Inspektion & Funktionsprüfung)
-
Prüfverfahren für Fertigprodukte
- Anweisungen haben und einheitlich befolgt
-
Anpassungsoptionen
- Anpassung anhand von Beispielen, Anpassung durch Designs, Vollständige Anpassung, Kleinere Anpassungen, Flexible Anpassung
-
ODM-Dienst verfügbar
- Jawohl
-
OEM-Service verfügbar
- Jawohl
-
R&D Ingenieure
- 3 people
-
Rückverfolgbarkeit von Rohstoffen
- Jawohl
-
Eigenmarke
- Jawohl
Unsere Branchenerfahrung & globale Geschäftsleistung
-
Gründungsjahr
- 2011-06-13
-
Exportjahr
- 4 years
-
Hauptmärkte
- Nordamerika, Europa, Ostasien (Japan/Südkorea)
-
Wiederholen Sie die Wahl des Käufers
- 50%~80%
-
Anzahl Außenhandelsmitarbeiter
- 3
-
Übersee-Agent/Niederlassung
- Nein
-
Neue Produkteinführungen im letzten Jahr
- Jawohl
Unsere Zertifizierungen, Standards & Branchenaneerkennung
-
Produktzertifizierung
- CE
FAQ
- Wie können wir Sie erreichen?
- Bitte kontaktieren Sie uns per E-Mail oder über den Online-Kundenservice.
- Welche Kommunikationsprotokolle werden unterstützt?
- Das Modul unterstützt RS-485- oder RS-232-Schnittstellen mit Modbus RTU und Standard-Zeichenprotokollen.
- Kann das Modul sowohl Drehungen in Vorwärts- als auch Rückwärtsrichtung zählen?
- Ja, es unterstützt das gleichzeitige Zählen von 10 Encodern und erkennt Drehungen in Vorwärts- und Rückwärtsrichtung.
- Welche Stromversorgung wird benötigt?
- Es benötigt einen breiten Spannungsbereich von +8~32 VDC mit internem Schutz gegen Verpolung und Überspannung.
- Speichert das Modul Daten, wenn die Stromversorgung unterbrochen wird?
- Ja, der Encoder-Zählwert und der Bereich des digitalen Eingangs-Zählers werden automatisch gespeichert, wenn die Stromversorgung ausgeschaltet wird.
- Welche maximale Kommunikationsentfernung ist möglich?
- Das Kommunikationsnetzwerk kann eine maximale Entfernung von 1200 Metern mit geschirmten, verdrillten Kabeln erreichen.
- Kann das Modul angepasst werden?
- Ja, das Unternehmen bietet OEM-, ODM- und flexible Anpassungsoptionen, sowohl anhand von Mustern als auch von Designs.
Senden Sie Ihre Anfrage direkt an Lieferanten
Leute, die dies angesehen haben, haben auch angesehen
Produktgruppen
- Widerstand und Potentiometer
- Analogsignal-Eingang 4-20mA Signal zu RS-485/232
- Ethernet RJ45 Analogsignal-AD-Wandler
- RS232 RS485 zu 4-20mA/0-5V DA Wandler
- Multikanal 4-20mA zu RS232 RS485 AD-Wandler
- Frequenz-zu-Stromspannung-Wandler
- pt100 pt1000 Cu50 zu 4-20mA Temperatursignal
- Signalumwandler
- Analogsignalübertrager
- Analogsignalisolator
- Fern-I/O-Modul
- Industrielles Ethernet IoT-Datenerfassungsmodul
Ähnliche Produkte nach Kategorie suchen
- Startseite des Anbieters
- Produkte
- Signalumwandler
- Fortgeschrittenes 20-Channel Encoder-Signal-Eingangsmodul für Zähler Hochleistungs-Encoder-Signale
Heiße Suchanfragen
- Signal Fabriken
- Signalgerät Fabriken
- Signal Kabel Fabriken
- Digitale Signal Fabriken
- Signalverstärker
- Signalumschalter
- Vielseitiger Signalmodul-Encoder Großkauf
