Sistema de Medición de Flujo Remoto Confiable para Control de Procesos

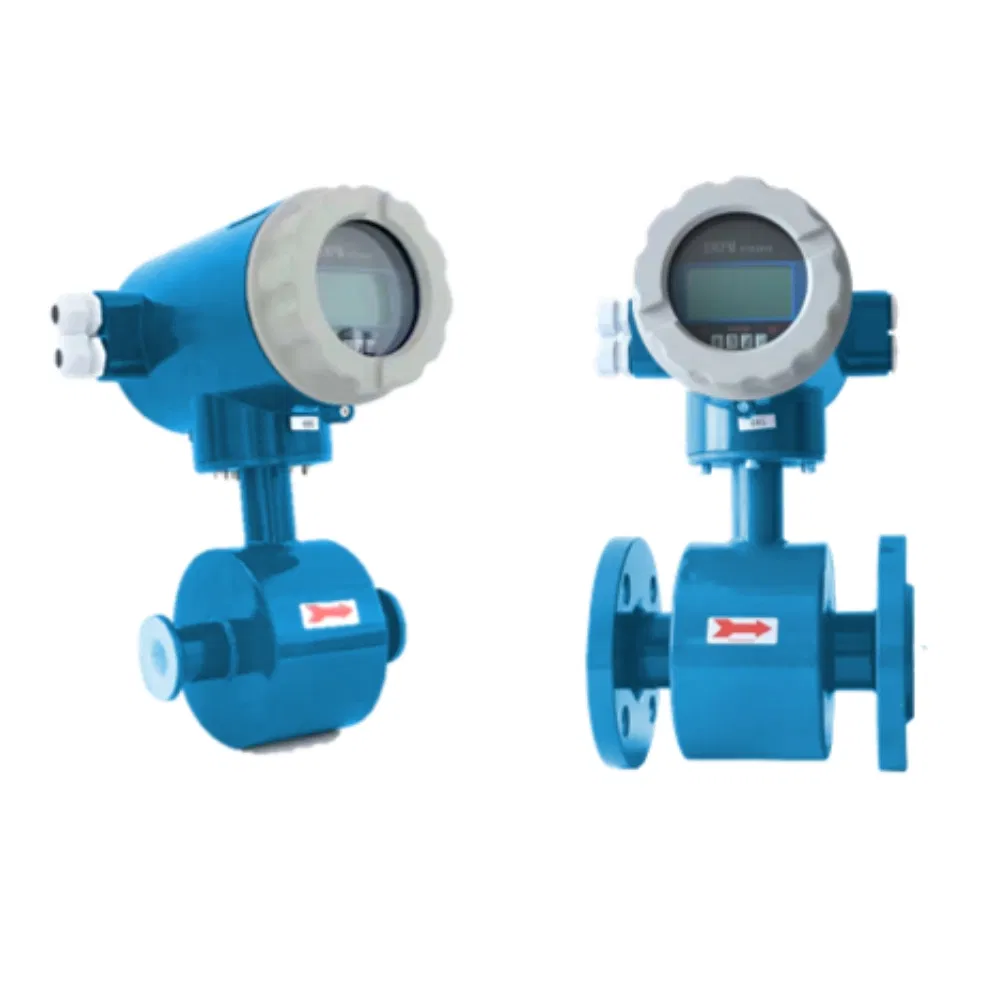

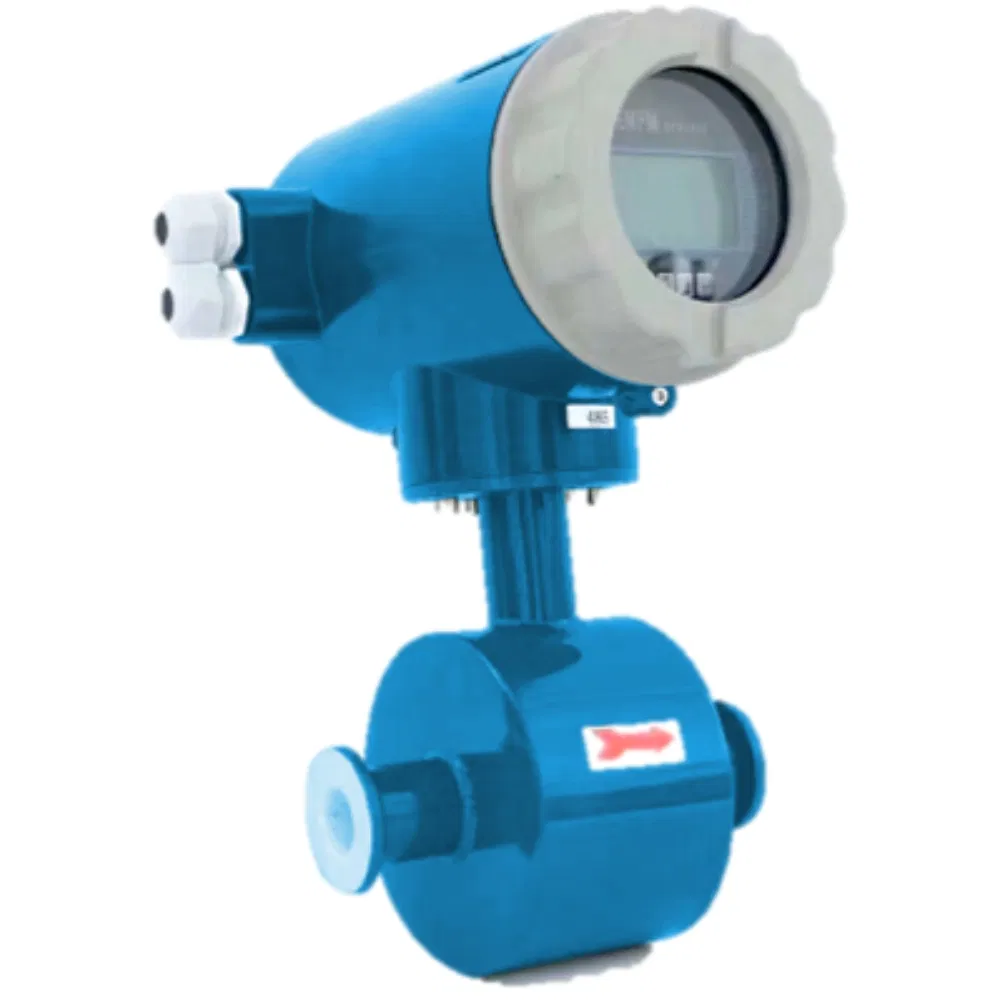

Caudalímetro electromagnético serie AEMF
Chengdu Andisoon  Measure Co.,  Lt

Un medidor de flujo electromagnético es un instrumento que mide el flujo de líquido basado en la ley de inducción electromagnética de Faraday. Es capaz de medir el flujo de varios líquidos conductores, como agua, aguas residuales y fluidos químicos.
Los medidores de flujo electromagnético ofrecen alta precisión, excelente estabilidad, sin piezas móviles y una fuerte resistencia a la corrosión de los medios. Debido a estas ventajas, se utilizan ampliamente en industrias como el tratamiento de aguas, la gestión de aguas residuales, el procesamiento químico, alimentos y bebidas, y productos farmacéuticos para la medición de flujo y el control de procesos.
El principio de funcionamiento de un medidor de flujo electromagnético se basa en la generación de un campo magnético cuando el líquido conductor fluye a través de una tubería. La tensión inducida producida por el fluido que pasa por el campo magnético es proporcional a la velocidad del flujo, permitiendo una medición precisa del flujo.
Los medidores de flujo electromagnético están disponibles en varios modelos y especificaciones. El tipo adecuado se puede seleccionar en función de las propiedades del líquido, el intervalo de flujo y el entorno de funcionamiento.
En resumen, el medidor de flujo electromagnético es un instrumento de medición de flujo de alta precisión, estable y sin mantenimiento que se utiliza ampliamente para la medición y el control precisos del flujo de líquido conductivo en una amplia gama de aplicaciones industriales.



Alta precisión: 0,15%.el caudal medido no se ve afectado por la densidad, viscosidad, temperatura o presión del fluido.

Noclogdesign: Menor pressureoss.

Medición bidireccional de flujo: Capaz de medir la flujourina

La mejor opción para líquidos de procesos corrosivos: Varios electrodos y revestimientos, adecuados para todos los tipos de líquidos corrosivos conductores como ácidos, álcalis y soluciones salinas.

Relación de amplio rango: De 20:1 a 1000:1,con amplios rangos de flujo seleccionables.la velocidad de flujo de líquido a escala completa puede configurarse entre 0,5m/s y.
10m/s.

Fácil instalación: Menores requisitos para línea de tubería recta,tubería recta 5Dupstream,tubería recta 2D aguas abajo.

Tamaño de línea de línea de línea de línea de línea de línea de línea de línea de línea de línea de línea 3mm 3000mm

·La precisión de la medición no se ve afectada por cambios en la densidad del fluido, viscosidad, temperatura, presión o conductividad eléctrica, garantizar un rendimiento estable en diversas aplicaciones

·El tubo de medición no tiene piezas móviles que obstruyan y no causa pérdida de presión, lo que ayuda a reducir el consumo de energía.

·Bajos requisitos para secciones de tubería recta, lo que ahorra espacio de instalación.

·El convertidor utiliza una pantalla LCD retroiluminada, lo que garantiza una lectura sencilla tanto en entornos oscuros como con luz solar directa.

·Los parámetros se pueden configurar mediante botones táctiles de infrarrojos, lo que permite un funcionamiento seguro sin abrir la cubierta del convertidor incluso en entornos hostiles.

·El caudalímetro admite la medición bidireccional e incluye tres totalizadores incorporados: Total de avance, total de retroceso y total neto, con visualización de flujo de avance y retroceso.

·Hay disponibles varias opciones de salida, incluyendo salida de corriente, salida de frecuencia/pulso, comunicación HART y comunicación digital RS485.

·Equipado con funciones de alarma de autodiagnóstico, detección de tuberías vacías y salidas de alarma de flujo alto/bajo.

·Adecuado no solo para el control general de procesos, sino también para medir lechadas, pulpa y fluidos viscosos.

Principio de medición

El principio de medición se basa en la ley de inducción electromagnética de Faraday. Cuando un conductor se mueve a través de un campo magnético y corta las líneas de flujo magnético, se genera una fuerza electromotriz en el conductor. La fuerza electromotriz inducida E se expresa como:
E = K B V D
K: Constante de instrumento
B: Densidad de flujo magnético
V: Velocidad de flujo media a través de la sección transversal del tubo de medición
D: Diámetro interior del tubo de medición

Parámetros de rendimiento del convertidor



Especificaciones técnicas del sensor de tipo de alta presión


Elemento	Especificación
Diámetro nominal	DN25 mm ~ DN250 mm
Presión nominal	6,3 MPa, 10 MPa, 16 MPa, 25 MPa, 42 MPa
Precisión	±0,5% de lectura, opcional ±0,3% o ±0,2% de lectura
Materiales de revestimiento	PTFE (POLITETRAFLUOROETILENO), FEP (F46), PFA
Materiales de electrodos	SUS316, Hastelloy B, Hastelloy C, Titanio, Acero inoxidable con revestimiento de carburo de tungsteno

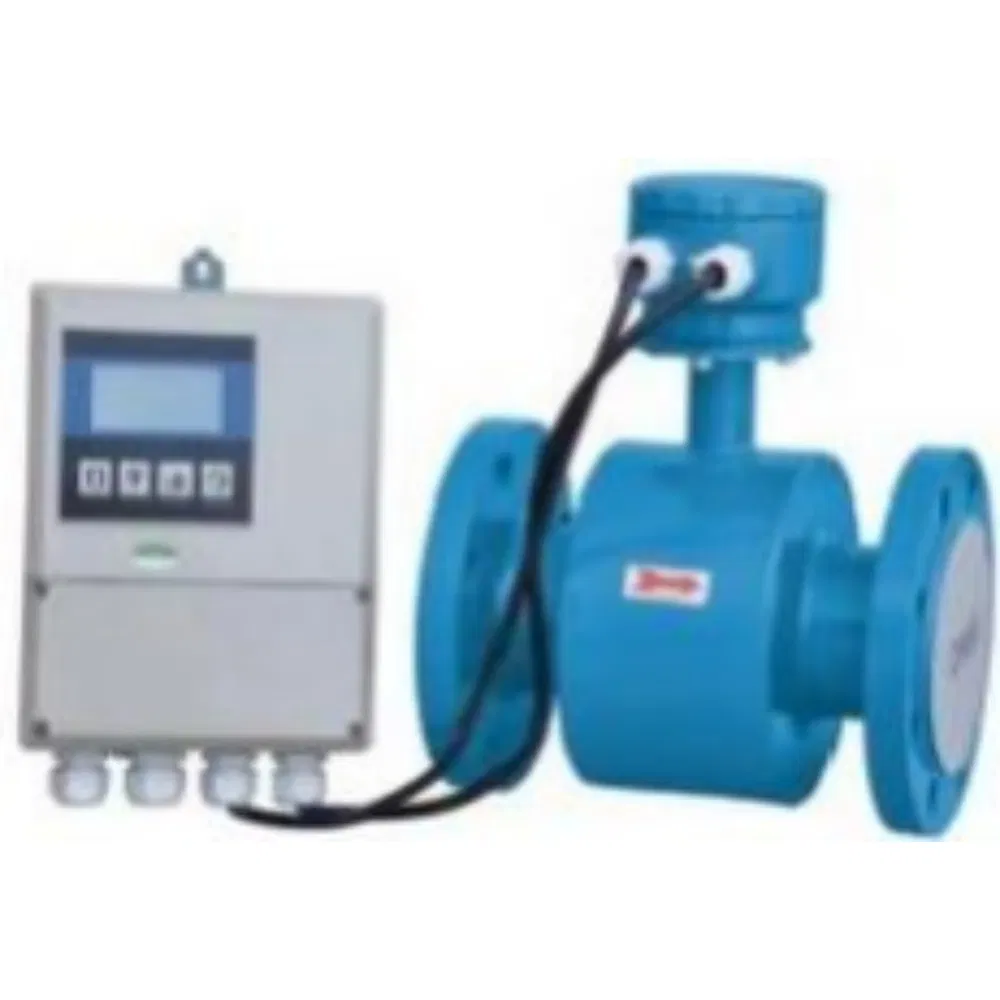

Tipo de estructura	Tipo integral, tipo dividido
Temperatura media (revestimiento FEP / PFA)	-10°C ~ +160°C.
Temperatura media (revestimiento de PTFE)	-10°C ~ +120°C.
Temperatura ambiente	-25°C ~ +60°C.
Conductividad media	≥20 μS/cm
Tipo de conexión	Tipo de brida, tipo de unión de martillo
Estándar de producto	JB/T9248-2015 Medidor de flujo electromagnético





Material del electrodo resistencia a la corrosión


Material del electrodo	Características de resistencia a la corrosión
SUS316	Adecuado para agua industrial, agua potable, aguas residuales y medios ligeramente corrosivos. Ampliamente utilizado en las industrias del petróleo, química, siderúrgica, así como en aplicaciones municipales y de protección ambiental.
Hastelloy B (MP)	Resistente a ácidos no oxidantes como ácido clorhídrico, ácido sulfúrico, ácido fosfórico, ácido fluorhídrico, ácidos orgánicos, así como soluciones de sales no oxidantes y álcalis a temperatura ambiente.
Hastelloy C (HC)	Resistente a sales oxidantes como sales de Fe y Cu o medios que contengan otros agentes oxidantes. También resistente a soluciones de hipoclorito y corrosión del agua de mar.
Titanio (TI)	Resistente al agua de mar, a varios cloruros e hipocloritos, ácidos oxidantes (incluyendo ácido sulfúrico fumante), ácidos orgánicos y álcalis. Sin embargo, la resistencia a la corrosión disminuye significativamente en ácidos que contienen agentes oxidantes como ácido nítrico, Fe o Cu.
Tantalio (ta)	Ofrece una excelente resistencia a la corrosión similar al vidrio. Resistente a casi todos los medios químicos excepto el ácido fluorhídrico, ácido sulfúrico fumante y álcalis. Adecuado para ácido clorhídrico, ácido nítrico, ácido sulfúrico por debajo de 150°C y aguamarina. Nota: No es resistente a los álcalis.
Aleación de platino / iridio	Adecuado para casi todas las sustancias químicas, excepto las sales de aguamarina y amonio.
Acero inoxidable con revestimiento de carburo de tungsteno	Adecuado para medios no corrosivos pero muy abrasivos.

Revestimientos, valores nominales de presión y electrodos aplicables para diferentes tamaños


Rango de tamaños	Presión nominal	Materiales de revestimiento disponibles	Materiales de electrodos disponibles
DN25 mm ~ DN250 mm	10 MPa, 16 MPa, 25 MPa, 42 MPa	FEP (F46), PFA	SUS316, Hastelloy B, Hastelloy C, Titanio, Tantalum, Acero inoxidable con revestimiento de carburo de tungsteno
DN3 ~ DN6	0,6 MPa, 1,0 MPa, 1,6 MPa, 2,5 MPa, 4,0 MPa, 6,3 MPa, 10 MPa, 16 MPa, 25 MPa, 42 MPa	FEP (F46), PFA	SUS316, Hastelloy B, Hastelloy C, Tantalum
DN10 ~ DN900	0,6 MPa, 1,0 MPa, 1,6 MPa, 2,5 MPa, 4,0 MPa, 6,3 MPa	PTFE, caucho de poliuretano, FEP (F46), PFA, caucho de fluoruro de silicona	SUS316, Hastelloy B, Hastelloy C, Titanio, Tantalum, Acero inoxidable con revestimiento de carburo de tungsteno
DN40 ~ DN900	0,6 MPa, 1,0 MPa, 1,6 MPa, 2,5 MPa, 4,0 MPa, 6,3 MPa	Caucho de cloropreno	SUS316, Hastelloy B, Hastelloy C, Titanio, Tantalum, Acero inoxidable con revestimiento de carburo de tungsteno

Dimensiones totales

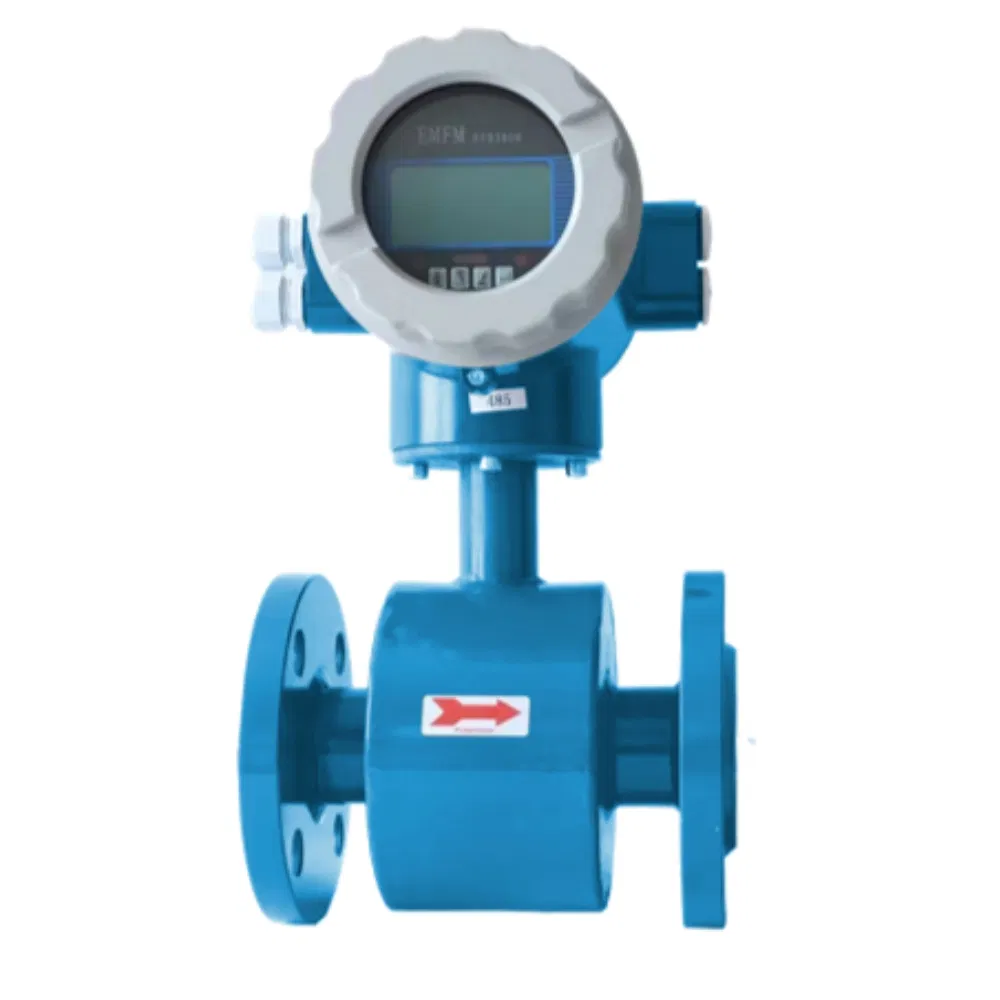

Esquema del sensor tipo brida

Dimensiones totales del sensor de tipo con reborde


4,0MPa(DN3mm~DN50mm)	GB/T9119-2000
1,6MPa(DN65mm~DN250mm)	JB/T81-94
1,0MPa(DN300mm~DN900mm)	JB/T81-94

Chengdu Andisoon Measurement Co., Ltd. (En adelante "Andisoon") es una filial de propiedad absoluta de Houpu Clean Energy Group Co., Ltd. Establecida en marzo de 2008, la empresa se especializa en la investigación, desarrollo, fabricación y servicio de soluciones de equipos de medición de flujo industrial y energía limpia.

Andisoon ofrece una amplia gama de productos, incluyendo caudalímetros de masa Coriolis, caudalímetros electromagnéticos, bombas sumergidas criogénicas, equipos de abastecimiento de GNL/GNC/hidrógeno, patines de carga y descarga, sistemas de medición de flujo y soluciones de control de automatización. Los productos se utilizan ampliamente en petróleo y gas, aplicaciones de GNL/GNC, energía de hidrógeno, procesamiento químico, tratamiento de agua, servicios públicos industriales y otras industrias de procesos.

Nuestros caudalímetros electromagnéticos utilizan tecnología avanzada de procesamiento de señales digitales con una excelente capacidad antiinterferencias, alta precisión de medición y un funcionamiento fiable a largo plazo. Los productos son adecuados para la medición conductiva de líquidos en el suministro de agua, tratamiento de aguas residuales, procesamiento químico, minería, metalurgia, aplicaciones de procesos industriales, farmacéuticos y de alimentación y bebidas.

Con sólidas capacidades técnicas y una amplia experiencia en aplicaciones, Andisoon ofrece una selección de productos profesionales, soluciones de ingeniería personalizadas, integración de sistemas y asistencia técnica posventa para clientes globales.

La empresa ha obtenido las certificaciones ISO 9001, ISO 14001 e ISO 45001. Los productos pueden cumplir con las normas y certificaciones internacionales, como EAC, SIL2, ATEX, IECEx, PAC, QAN/QAR, y otros requisitos específicos del proyecto.

Basándose en la plataforma industrial del Grupo Houpu y los recursos del mercado global, Andisoon se compromete a convertirse en un proveedor competitivo a nivel mundial de soluciones de medición de flujo y equipos de energía limpia.

A través de muchas pruebas y mejoras, ANDISOON resumió nuestra experiencia y finalmente determinó una entrada y salida combinada de cono divisor, vacío de níquel-base de soldadura y tecnología de tratamiento de calor adecuado para el caudalímetro GNC producido por nuestra empresa.

FAQ - Medidor electromagnético

1. ¿Qué es un caudalímetro electromagnético?

Un caudalímetro electromagnético (caudalímetro de mag) es un dispositivo utilizado para medir el caudal de líquidos conductores en base a la Ley de inducción electromagnética de Faraday. Se utiliza ampliamente para el agua, aguas residuales, productos químicos, pulpa, pulpa, y otros medios conductores.

2. ¿Qué líquidos puede medir un caudalímetro electromagnético?

Los caudalímetros electromagnéticos son adecuados para líquidos conductores, incluidos:

• Agua

• Aguas residuales

• Aguas residuales

• Soluciones ácidas y alcalinas

• Líquidos químicos

• Pulpa y pulpa

• Líquidos de alimentos y bebidas

• Fluidos de procesos industriales

No son adecuados para medios no conductores como:

• Aceite

• Gas

• Vapor

• Hidrocarburos puros

3. ¿Cuál es el requisito de conductividad mínima?

La mayoría de los caudalímetros electromagnéticos requieren una conductividad líquida superior a 5 μS/cm.

4. ¿Cuáles son las ventajas de los caudalímetros electromagnéticos?

Las principales ventajas incluyen:

• Alta precisión de medición

• No hay piezas móviles

• Pérdida de presión baja

• Potente capacidad antiinterferencias

• Amplio rango de medición

• Excelente fiabilidad

• Adecuado para medios corrosivos

• Bajo requisito de mantenimiento

5. ¿Qué industrias utilizan medidores de flujo electromagnéticos?

Los caudalímetros electromagnéticos se utilizan ampliamente en:

• Tratamiento de agua

• Tratamiento de aguas residuales

• Industria química

• Sistemas auxiliares de petróleo y gas

• Minería y metalurgia

• Pasta y papel

• Restauración

• Industria farmacéutica

• Plantas de energía

• Ingeniería municipal

6. ¿Qué tamaños de tubería están disponibles?

Los tamaños típicos van de DN10 a DN2000. También hay disponibles tamaños más grandes personalizados para aplicaciones especiales.

7. ¿Qué precisión se puede lograr?

Precisión estándar:

• ±0,5%

Alta precisión opcional:

• ±0,3%

• ±0,2% (para determinados modelos)

8. ¿Qué señales de salida están disponibles?

Las opciones de salida comunes incluyen:

• 4-20mA

• Salida de impulsos

• Salida de frecuencia

• RS485 Modbus

• Comunicación HART

9. ¿Qué tipos de instalación están disponibles?

Los caudalímetros electromagnéticos están disponibles en:

• Tipo integral

• Tipo remoto

• Tipo de brida

• Tipo de oblea

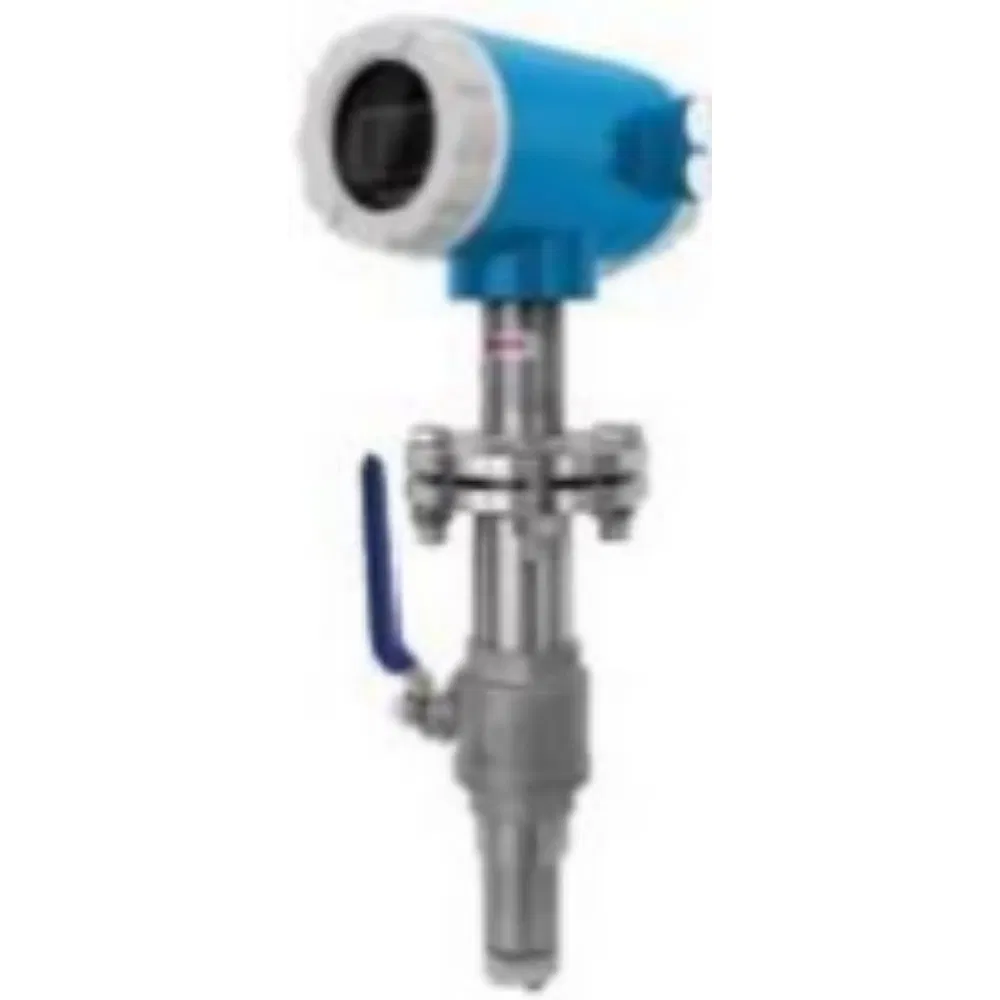

• Tipo de inserción

10. ¿Qué materiales de revestimiento están disponibles?

Los materiales de revestimiento comunes incluyen:

• PTFE

• PFA

• FEP

• Caucho de neopreno

• Caucho de poliuretano

El material de revestimiento debe seleccionarse de acuerdo con la temperatura, presión y compatibilidad química.

11. ¿Qué materiales de electrodos están disponibles?

Los materiales disponibles para electrodos incluyen:

• SS316L

• Hastelloy C.

• Titanio

• Tantalio

• Platino-iridio

La selección de material depende de la corrosividad del fluido de proceso.

12. ¿pueden los caudalímetros electromagnéticos medir líquidos corrosivos?

Sí. Al seleccionar materiales adecuados para el revestimiento y el electrodo, los caudalímetros electromagnéticos pueden medir muchos líquidos corrosivos como ácidos, álcalis y soluciones salinas.

13. ¿puede el caudalímetro medir la pulpa o los líquidos sucios?

Sí. Dado que no hay partes de obstrucción dentro del tubo de medición, los caudalímetros electromagnéticos son ideales para pulpa, pulpa, aguas residuales y líquidos que contienen partículas.

14. ¿el caudalímetro requiere conexión a tierra?

Sí. La conexión a tierra adecuada es muy importante para una medición estable y precisa. Es posible que se necesiten anillos de conexión a tierra o electrodos de conexión a tierra, dependiendo de las condiciones de instalación.

15. ¿Cuáles son los requisitos de tubería recta?

Recomendaciones de instalación típicas:

• Río arriba: 5D

• Aguas abajo: 2D

(D = diámetro de la tubería)

16. ¿pueden los caudalímetros electromagnéticos medir el flujo bidireccional?

Sí. La mayoría de los caudalímetros electromagnéticos admiten la medición de flujo tanto hacia delante como hacia atrás.

17. ¿Qué clasificación de protección hay?

Los grados de protección típicos incluyen:

• IP65

• IP67

• IP68

IP68 es adecuado para instalaciones subterráneas o sumergidas.

18. ¿Cuál es el rango de temperatura de funcionamiento?

El rango de temperatura depende del material de revestimiento. Rangos típicos:

• Forro de goma: Hasta 80°C.

• Revestimiento de PTFE/PFA: Hasta 180°C.

19. ¿Cuál es el requisito de suministro de energía?

Opciones de fuente de alimentación comunes:

• 24VDC

• 220VAC

20. ¿Cómo seleccionar el caudalímetro electromagnético correcto?

Los siguientes parámetros son normalmente necesarios:

• Tipo de líquido

• Conductividad

• Rango de flujo

• Tamaño de tubería

• Temperatura

• Presión

• Tipo de instalación

• Señal de salida

• Protocolo de comunicación

• Requisitos de material de revestimiento y electrodos

21. ¿Qué certificaciones están disponibles?

Los productos pueden suministrarse con certificaciones como:

• ISO9001

• CE

• EAC

• ATEX

• IECEx

• SIL2

Según los requisitos del proyecto.

22. ¿Cuál es la diferencia entre un caudalímetro electromagnético y un caudalímetro Coriolis?

Caudalímetros electromagnéticos:

• Mida solo líquidos conductores

• Menor costo para tubos grandes

• Sin pérdida de presión

• Ideal para agua y aguas residuales

Caudalímetros Coriolis:

• Mida el flujo de masa directamente

• Mayor precisión

• Adecuado para líquidos y gases

• Mejor para la transferencia de custodia y fluidos de alto valor

23. ¿puede proporcionar servicios OEM o personalizados?

Sí. La Marca OEM, la configuración personalizada, los materiales especiales, los protocolos de comunicación y las soluciones basadas en proyectos están disponibles.

24. ¿Qué información se requiere para la cotización?

Proporcione:

• Nombre del medio

• Tamaño de tubería

• Rango de flujo

• Temperatura

• Presión

• Tipo de conexión

• Señal de salida

• Fuente de alimentación

• Condición de instalación

• Cantidad requerida

25. ¿Cuánto tiempo dura la entrega?

Los modelos estándar están disponibles normalmente en un plazo de 7-15 días laborables. Los productos personalizados pueden requerir tiempo de producción adicional en función de las especificaciones.
