Proyector de perfiles de máquina de medición visual manual para inspecciones rutinarias
Especificaciones del producto
- modelos de lentes láser
- rango de lente láser
- grosor de la película
Contactar al Proveedor
Atributos del Producto
- Personalización
- Disponible
- Servicio postventa
- soporte de vídeo en línea
- Garantía
- 1 años
- No. de Modelo.
- KM-X5000A
- Tipo
- Sistema de medición de video compuesto
- Método de operación
- CNC
- rango de medición
- 300×200×100mm
- precisión de medición de imagen de cámara
- ±0.7μm
- medida de fuerza de sonda (en n)
- 0.06
- iluminación
- luz coaxial, luz de anillo, luz de rendija, para inferior
- plataforma xy viaje/mm
- 300X200
- cargar plataforma xy
- 8kg
- modo de conducción de la plataforma xy
- motor lineal
- enfoque desplazamiento eje z/mm
- 100
- Paquete de Transporte
- caja de cartón
- Especificación
- personalizado
- Marca Comercial
- cátmático
- Origen
- China
- Tamaño del Paquete
- 52.00cm * 28.00cm * 11.00cm
- Peso Bruto del Paquete
- 6.500kg
- Tiempo de Espera
-
30 days (1 - 1 Sets)
To be negotiated ( > 1 Sets)
Envío
Protección en el Comercio en Línea
- Garantía de Pago
-
Pagos protegidos por la plataforma con soporte de reembolso para problemas de pedidos elegibles
- Logística de Plataforma
- Seguimiento de envíos más claro con logística soportada por la plataforma
- Servicio de Inspección
- Inspección previa al envío opcional para controles de calidad y cantidad
- Postventa & Manejo de Disputas
- Resolución de disputas asistida por la plataforma, incluyendo reembolsos o devoluciones cuando sea aplicable
Solo los pedidos realizados y pagados a través de Made-in-China.com Secured Trading son elegibles para la protección de pago y el correspondiente platform services.

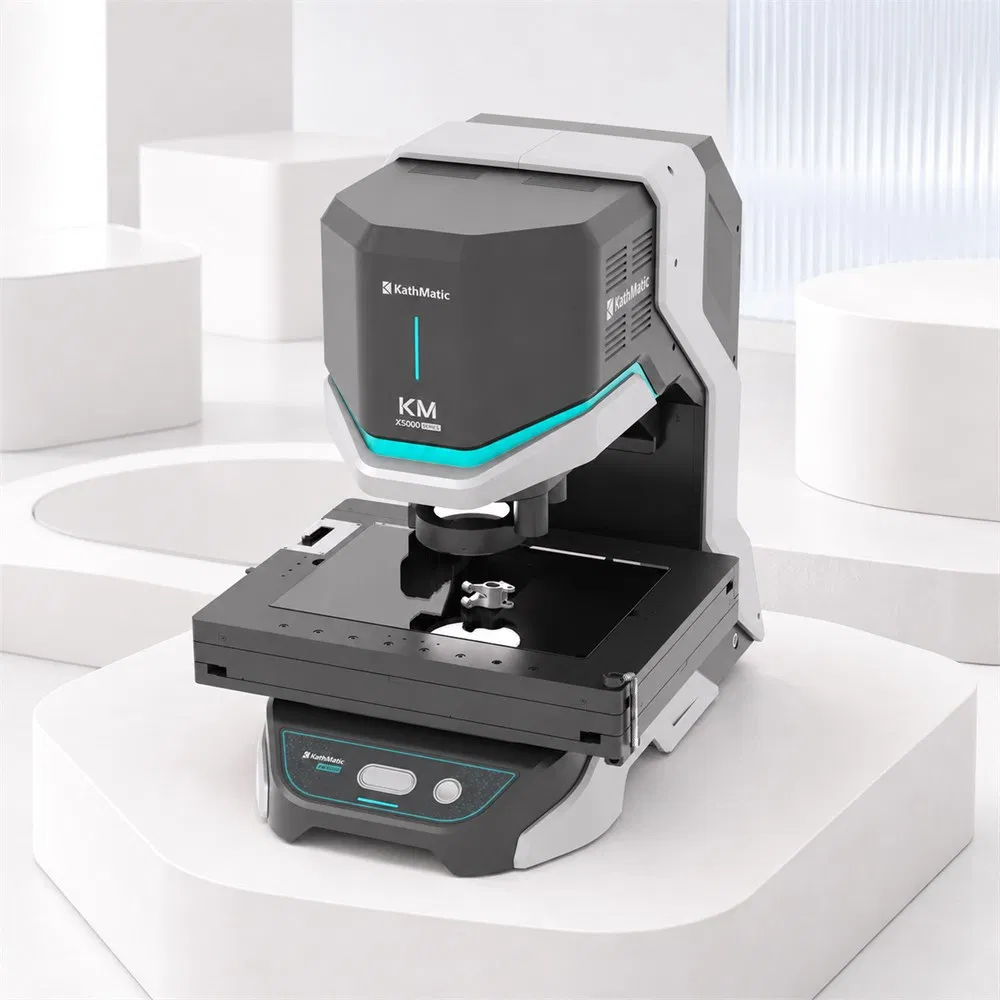

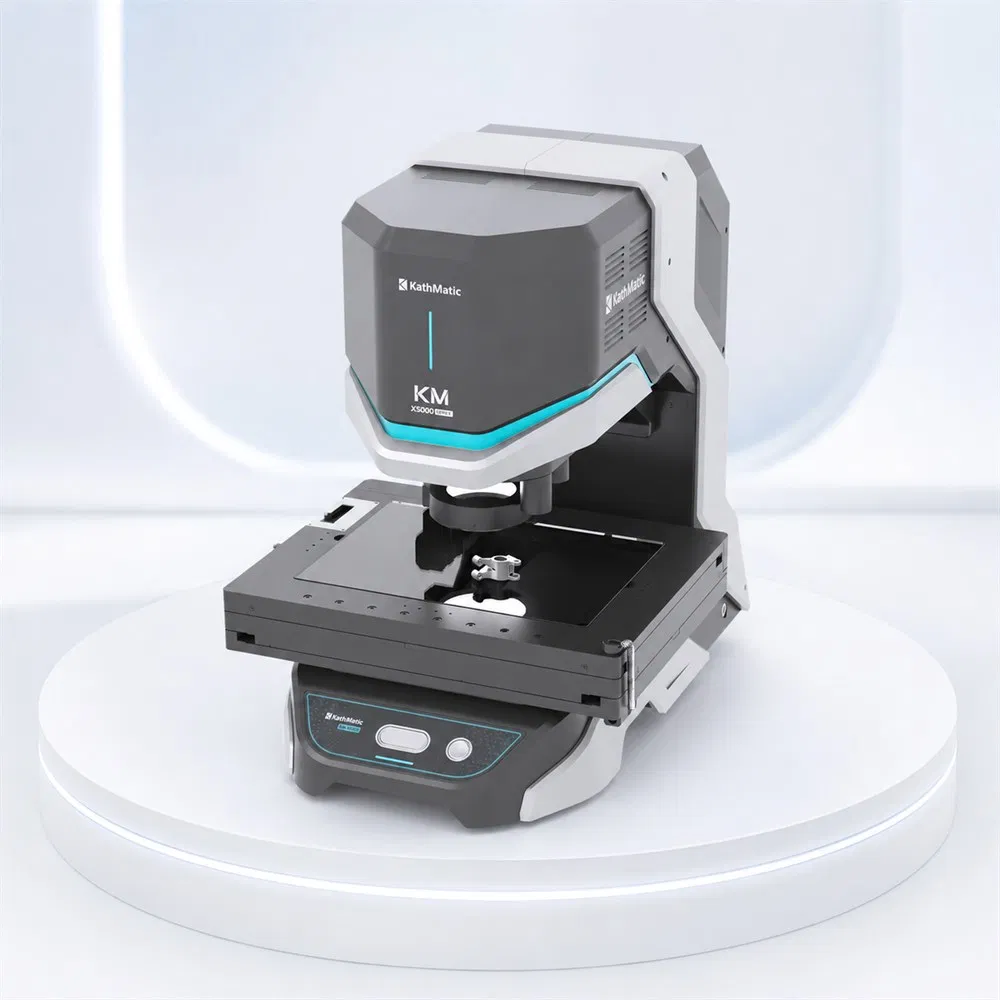

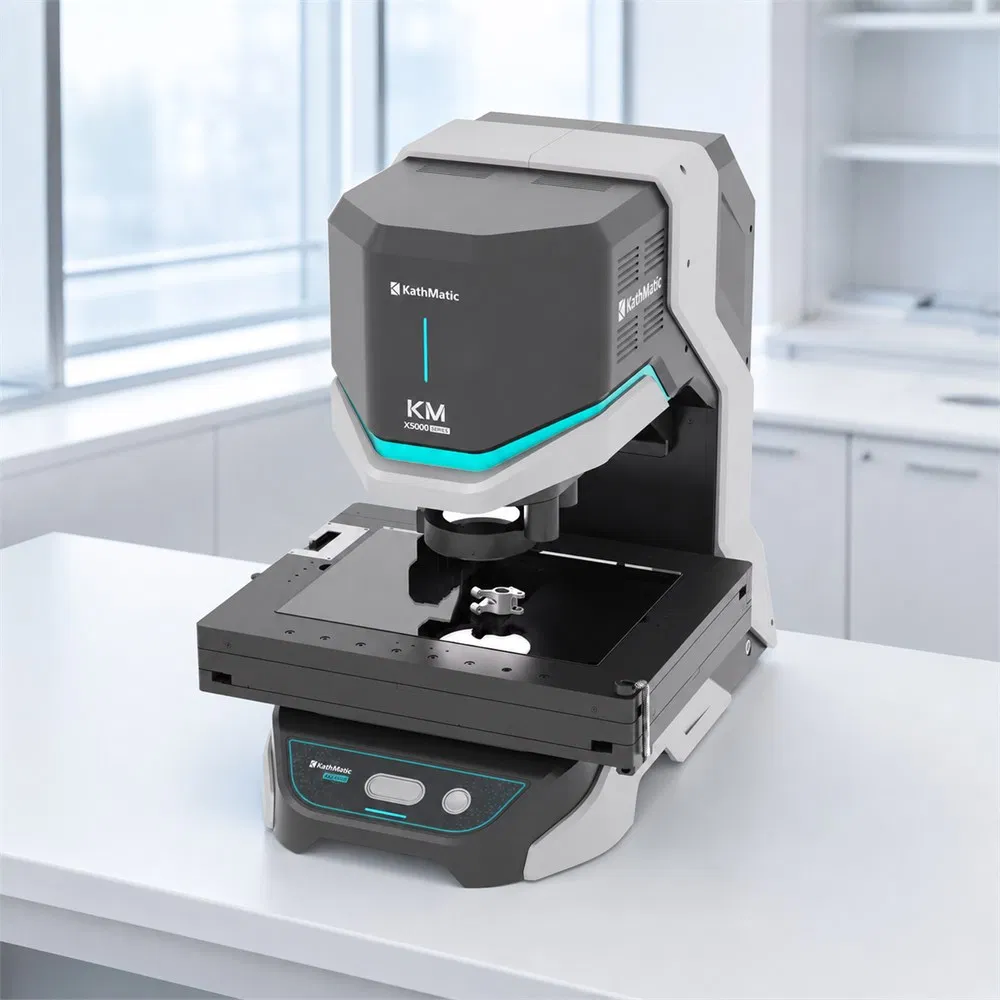

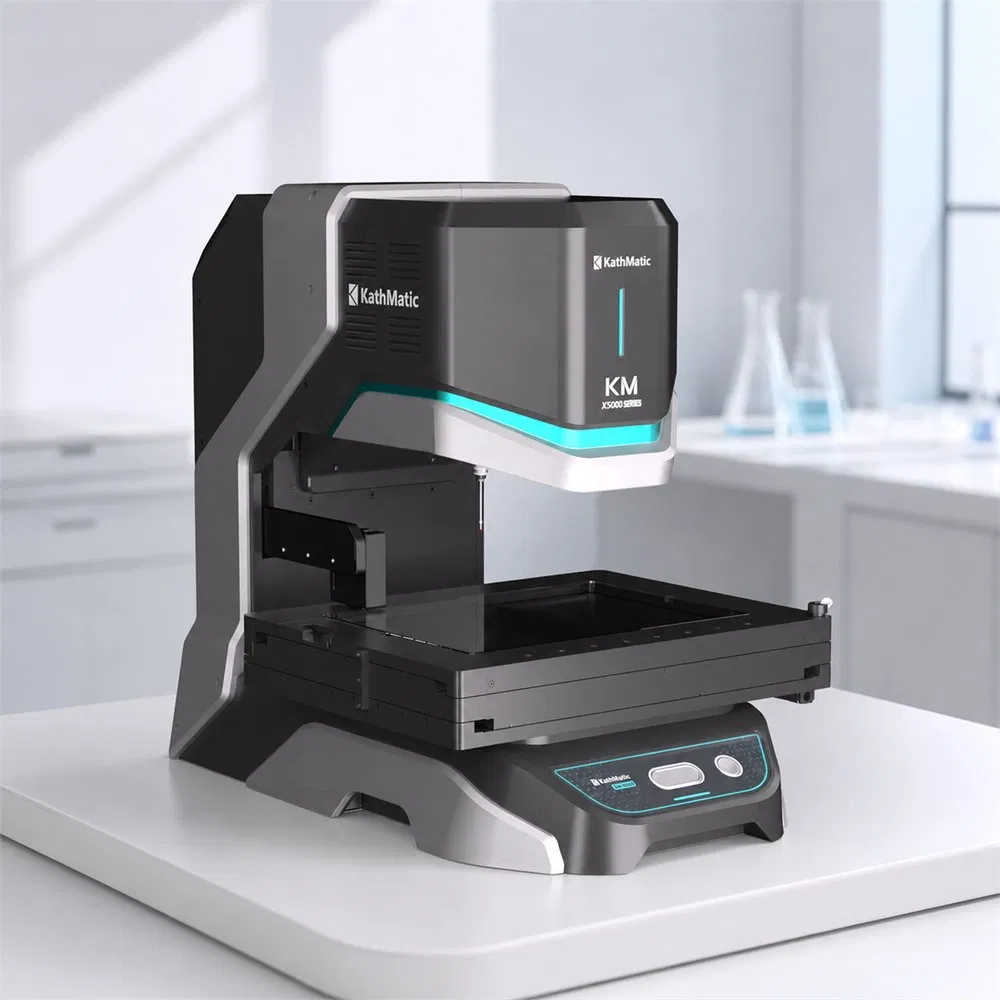

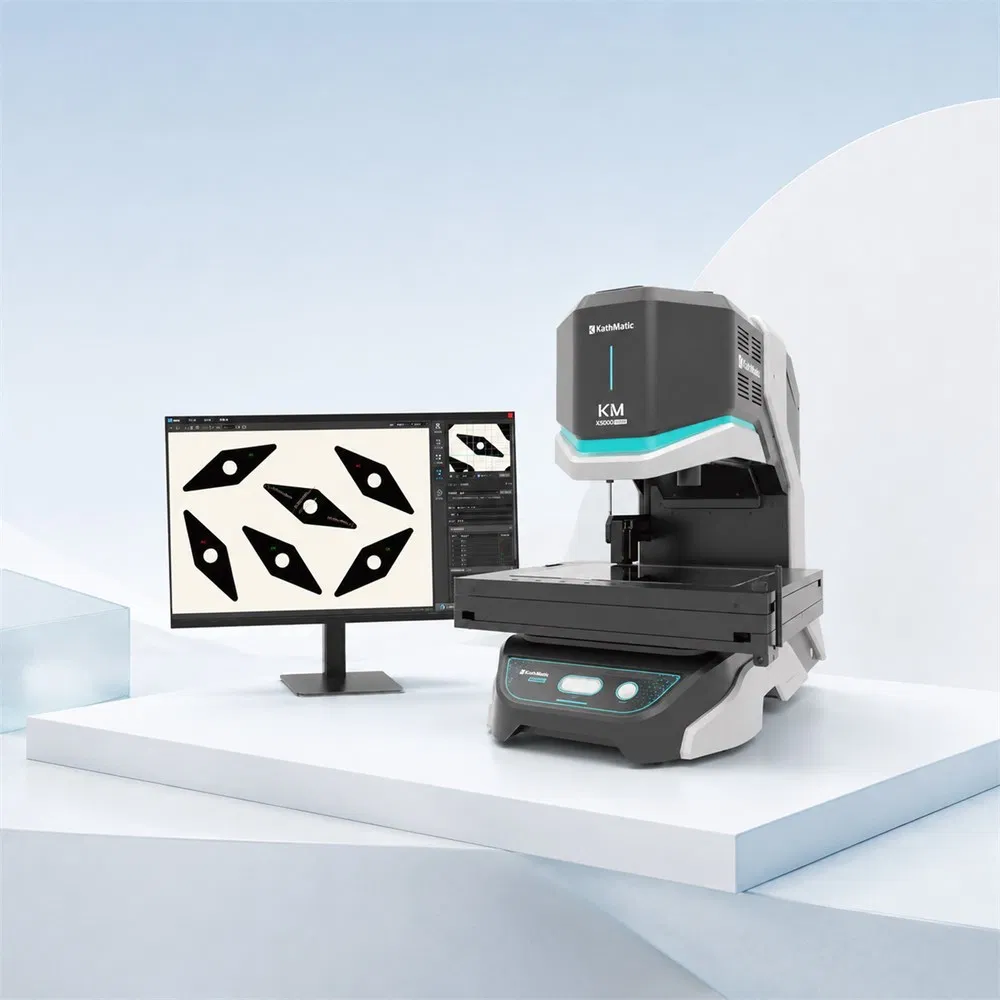

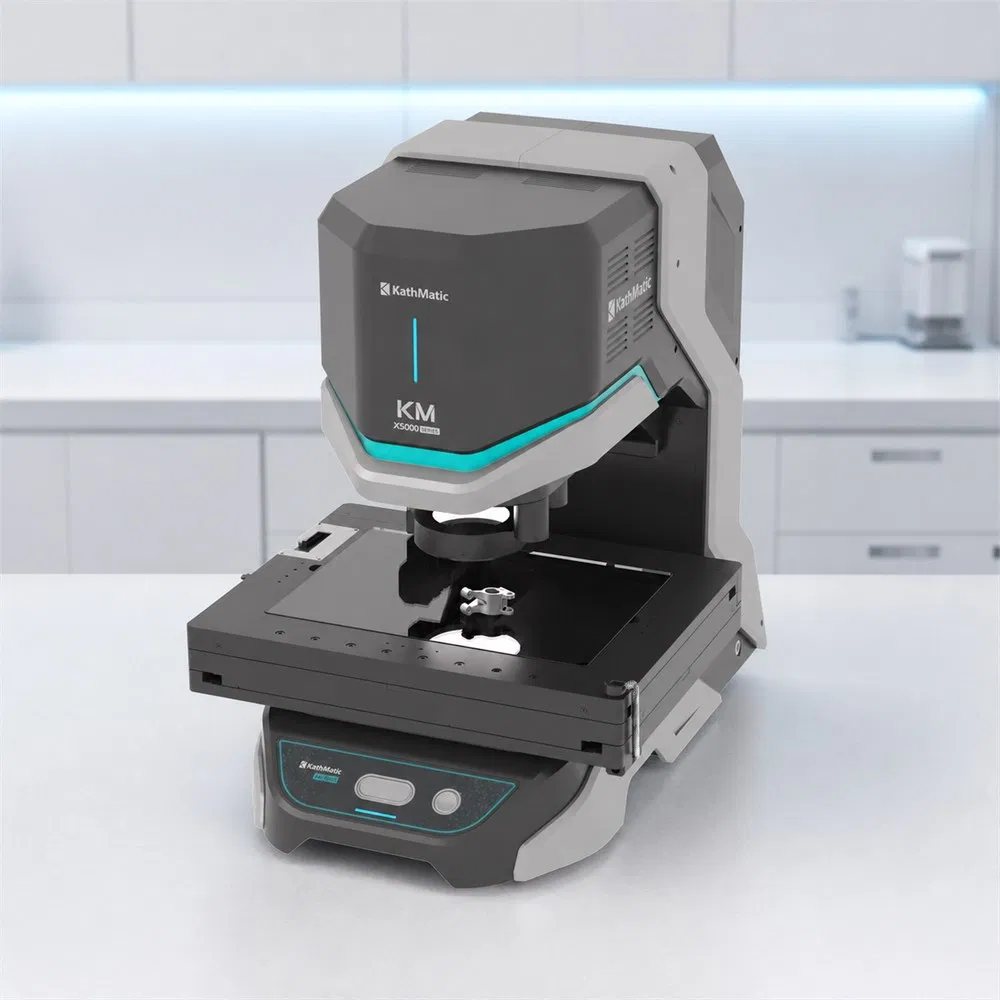

Imágenes de productos de Proyector de perfiles de máquina de medición visual manual para inspecciones rutinarias
-
Proyector de perfiles de máquina de medición visual manual para inspecciones rutinarias -
Proyector de perfiles de máquina de medición visual manual para inspecciones rutinarias -
Proyector de perfiles de máquina de medición visual manual para inspecciones rutinarias -
Proyector de perfiles de máquina de medición visual manual para inspecciones rutinarias -
Proyector de perfiles de máquina de medición visual manual para inspecciones rutinarias -
Proyector de perfiles de máquina de medición visual manual para inspecciones rutinarias
Buscar Productos Similares
Descripción de Producto
Máquina principal
| ||||||||
Modelo
|
KM-X5000series
| |||||||
Principio de medición
|
Imágenes ópticas telecéntricas
| |||||||
Confocal espectral
| ||||||||
Contacto de sonda
| ||||||||
Cámara
|
Cámara de alta precisión
|
Cámara de gran campo de visión
| ||||||
Píxel
|
25million
| |||||||
Espectro
|
Mono
|
Color, Mono
| ||||||
FOV único/mm
|
6 x 6
|
25 x 25
| ||||||
CDV cosida/mm
|
306x206
|
325 x 225
| ||||||
Precisión de medición de FOV único/μm
|
≤±0,7
|
≤±2
| ||||||
Precisión de medición cosida/μm
|
Cosido de un solo eje≤1,8+L/50
| |||||||
Cosido de dos ejes≤2,8+L/50
| ||||||||
L representa la longitud de medición, con unidades en mm
| ||||||||
Rango de escaneo de características/mm
|
220 x 170
| |||||||
Iluminación
|
Luz coaxial blanca
| |||||||
Anillo de luz ajustable de cuatro zonas y cuatro colores
| ||||||||
Luz de hendidura ajustable de cuatro zonas y cuatro colores
| ||||||||
Luz paralela inferior de cuatro colores
| ||||||||
Cada zona puede controlarse de forma independiente para la apertura y el cierre
| ||||||||
Los colores y la intensidad pueden ajustarse
| ||||||||
La fuente de luz de anillo soporta rebote de seguridad automático
| ||||||||
Admite iluminación automatizada
| ||||||||
Admite la expansión de la fuente de luz
| ||||||||
Eje Z de enfoque
|
Enfoque automático, enfoque manual
| |||||||
Rango móvil de la platina XY/mm
|
300 x 200
| |||||||
Intervalo de exploración de fase XY/μm
|
1-500μm
| |||||||
Método de conducción de la etapa XY
|
Motor lineal
| |||||||
Lente láser
| ||||||||
Modelo
|
KM-LN001
|
KM-LN002
|
KM-LN003
|
KM-LN004
|
KM-LN005
|
KM-LN006
| ||
Rango de medición/μm
|
±50
|
±200
|
±600
|
±1300
|
±2000
|
±5000
| ||
Resolución de espesor de película/μm
|
5
|
20
|
60
|
130
|
200
|
500
| ||
Ángulo máximo de operación mensurable/°
|
±46,5
|
±43
|
±32
|
±31
|
±21
|
±13
| ||
Función
|
Admite conmutación controlada por software
| |||||||
Apoya el rebote automático de seguridad
| ||||||||
*cada modelo DE la serie KM-X5000 puede estar equipado opcionalmente con dos tipos
| ||||||||
Sus productos han recibido numerosos elogios, incluyendo el "Premio de la Flint Dorada" emitido por la Sociedad China de Ingeniería óptica, el "Premio a los diez mejores logros innovadores" del Foro de la Expo de la Industria de Innovación líder de la Universidad de Tsinghua, y el segundo Premio de la Ciencia.
Se utilizan ampliamente en semiconductores, batería de litio, fotovoltaico, fabricación inteligente, 3C,fabricación de gama alta, mecanizado y fabricación de precisión, y otros campos.
A1:los precios varían según los diferentes modelos y configuraciones. Proporcione su información de contacto y organizaré que el ingeniero técnico correspondiente le proporcione un presupuesto basado en sus necesidades
Q2:¿es compatible el software del equipo?
A2:Sí, el software para el equipo se desarrolla internamente y viene incluido con el equipo, permitiendo su uso de por vida.
¿puede ser personalizada y modificada de acuerdo a mis necesidades?
Depende de la situación específica. Por favor, proporcione sus requisitos específicos, y evaluaremos si podemos cumplirlos.
Q3:¿en qué industrias se utilizan principalmente los productos Kathmatic?
A3:Semiconductor, 3C electrónica, batería de litio, fotovoltaica, molde de precisión, automóvil, medicina, investigación científica y universidades. Medición de viruta de embalaje, defectos de bolas de soldadura, piezas de teléfonos móviles, piezas de polos de batería, arañazos de molde, Equipos médicos, etc. Si tiene necesidades de medición específicas, puede ponerse en contacto con nuestro servicio de atención al cliente en línea para que le conecte con un ingeniero técnico.
Q4:¿Qué equipo son los modelos Kathmatic KM, KC, KS, KN y KV respectivamente?
Serie A4:KM: Sistema de medición de imagen Auto-3D (2D+3D + profundidad de campo + Confocal + grosor de película), con medición de flash por lotes y automatización completa
Serie KC: Microscopio de medición de precisión 3-in-1, capaz de realizar mediciones de topografía/rugosidad/grosor de película a nanoescala, comúnmente utilizado en semiconductores y moldes.
Serie KS: Microscopio digital Ultra DOF 3D, con profundidad de campo profunda, puntadas de alta definición y observación microscópica, comúnmente utilizado en investigación científica e inspección de calidad.
Serie KN: Módulo de microscopía Ultra DOF 3D, para automatización de línea de producción y detección de defectos.
Serie KV: Vibrómetro Doppler láser infrarrojo, para la medición sin contacto de la vibración, el desplazamiento y la frecuencia.
Sobre el proveedor
Este proveedor ha sido auditado por CTI. Verifique el informe en el sitio web oficial de CTI con el ID "QIP-ASI2641067". Los artículos marcados como "
" están certificados.
Perfil de la Compañía
Nanjing Kathmatic Technology Co., Ltd. (Kathmatic), ubicada en el hermoso Lago Jiulong en Nanjing, es una subsidiaria de propiedad total de Nanjing Mumuxili Technology Co., Ltd. Y una empresa nacional de alta tecnología.
La Marca Kathmatic lleva mucho tiempo comprometida con las tecnologías de medición óptica de alta calidad y ultra-precisión. La compañía ha desarrollado sucesivamente tres líneas de productos: Medición de interferometría láser, medición microscópica AI-3D de ultra alta precisión y observación microscópica AI-3D de ultra alta definición, junto con más de diez series de productos.
Sus productos han recibido numerosos elogios, incluyendo el "Premio de la Flint Dorada" emitido por la Sociedad China de Ingeniería óptica, el "Premio a los diez mejores logros innovadores" del Foro de la Expo de la Industria de Innovación líder de la Universidad de Tsinghua, y el segundo Premio del Premio de Ciencia y Tecnología de la Sociedad Provincial de la Industria Militar de Jiangsu. Se utilizan ampliamente en semiconductores, batería de litio, fotovoltaico, fabricación inteligente, 3C, fabricación de alta gama, mecanizado y fabricación de precisión, y otros campos.
Kathmatic cuenta actualmente con más de 100 miembros de I+D, de los cuales más del 60% tienen títulos de maestría o doctorado. La compañía ha construido la fábrica de fabricación inteligente "Moma 1" y "Moma 2" una fábrica de mecanizado de ultra precisión, dos centros de I+D, y tiene sucursales en 12 ciudades centrales en todo el país, lo que permite atender rápida y de alta calidad a clientes en todo el país. Después de casi una década de desarrollo, Kathmatic se ha convertido en una nueva fuerza en instrumentos de precisión óptica de gama alta domésticos que integran "I+D, fabricación y ventas"
el equipo de inspección KathMatic presta servicios a 11 sectores industriales y científicos de investigación, con soluciones estandarizadas personalizadas que abordan puntos de dolor únicos en la industria. Nuestra cartera de clientes incluye empresas líderes en semiconductores, baterías de litio, fotovoltaica, maquinaria de precisión, industria médica y aeroespacial, junto con cientos de universidades de primer nivel y laboratorios nacionales clave.
Nuestro equipo integrado cumple todas las exigencias de las pruebas, incluyendo medición de 2D dimensiones, exploración topográfica 3D, cálculo de altura/paso/rugosidad/volumen, detección de espesor de película multicapa e identificación de microdefectos AI.
1, KM-X5000 Auto-3D Image Measurement System
un dispositivo industrial multifuncional insignia que integra profiómetro óptico, instrumento de visión 2D, microscopio ultra-DOF, máquina de medición de coordenadas y probador de espesor de película.
2, kN-X5000 Ultra DOF 3D módulo de microscopía
UNIDAD de visión integrada compacta especialmente diseñada para líneas de producción automatizadas. Cuenta con un zoom óptico eléctrico de 10 niveles y objetivos intercambiables que van desde 20X hasta 10, 000X, que soportan un paso de síntesis de profundidad de 0.1μm mínimo, una unión de imagen perfecta y salida en tiempo real de nube de 3D puntos de color verdadero.
2, KC-X3000 3 in 1 microscopio de medición de precisión
un dispositivo de precisión de laboratorio que combina tecnologías de medición de contacto, confocal espectral y ultra-DOF para pruebas topográficas submicrónicas. Optimizado para nuevos materiales, cerámica, componentes ópticos e implantes médicos, mide la micro-rugosidad, la altura de paso y el espesor de película transparente multicapa, con ajustes de índice de refracción personalizables y visualización de picos de onda reflexiva.
4, KS-X5000 Ultra DOF 3D microscopio digital
un modelo de sobremesa ligero y rentable para el control de calidad industrial general, el hardware de precisión y la observación de materiales.
5, KV-X300 Vibrómetro Doppler láser infrarrojo
realiza pruebas sin daños de amplitud y frecuencia de vibración en microcomponentes, piezas aeroespaciales y moldes de precisión.
Acerca de nuestra fábrica & Antecedentes comerciales
-
Tipo de Negocio
- Fabricante/Fábrica & Empresa Comercial
- Dirección
- First Floor, Building B, Fangyuan South Road No. 99, Jiangning Development Zone, Nanjing, Jiangsu, China
-
Área de la Planta
- 3580 Metros Cuadrados
-
Número de Empleados
- 294
-
Capital Registrado
- 10,000,000 RMB
-
Plazo de Ejecución Medio
- Plazo de Ejecución de Temporada Alta: 1-3 Meses, Tiempo de Entrega Fuera de Temporada, 1-3 Meses
-
Puerto Más Cercano
- Shanghai Port
-
Socios de la cadena de suministro
- 51
Nuestra capacidad de producción & Experiencia técnica
- Productos Principales
- Microscopios digitales, microscopio óptico, 3D microscopio, microscopio láser, perfilador, microscopía confocal, interferómetro de luz blanca, vibrómetro láser Doppler, probador de rugosidad sin contacto, vibrómetro Doppler
-
Líneas de Producción
- 4
-
Maquinas de Producción
- CNC Centre
-
Inspectores de QA/QC
- 8 people
-
Tipo de Inspección para Productos Terminados
- 100% inspección(Inspección visual & Inspección de funciones)
-
Método de inspección de productos terminados
- Tener instrucciones y seguirlas uniformemente
-
Opciones de Personalización
- Personalización a partir de muestras, Personalización desde diseños, Personalización Completa, Personalización Menor, Personalización flexible
-
Servicio ODM disponible
- Sí
-
R&D Ingenieros
- 56 people
-
Trazabilidad de Materias Primas
- Sí
Nuestra Experiencia en la Industria& Registro Comercial Global
- Mercados Principales
- América del Norte, Sudamerica, Europa del Este, Sudeste de Asia, África, Oceanía, Medio Oriente, Asia Oriental, Europa Occidental
-
Nuevos productos lanzados el año pasado
- Sí
Nuestras certificaciones, estándares& Reconocimiento de la industria
-
Certificación del Sistema de Gestión
- ISO9001:2015, ISO45001:2018, ISO14001, Otros
