Module LCD avec PCB de rétroéclairage personnalisé et pilote LCD
Contacter le Fournisseur
Vous hésitez encore ? Obtenez des échantillons $ !
Demande d'Échantillon
Attributs du Produit
- Personnalisation
- Disponible
- Taille de l'écran
- personnaliser
- Demande
- produits électroniques
- N° de Modèle.
- 60223
- Format
- personnalisé
- Caractéristique
- Affichage LED Rétro-Éclairage
- Résolution optimale
- segment
- Type
- TN
- Écran large
- Écran large
- Temps De Réponse
- 8ms
- 3D
- Non 3D
- Type d'interface
- personnaliser
- couleur
- gris, bleu ou noir
- vue
- 6 heures
- Paquet de Transport
- carton
- Origine
- Chine
- Code SH
- 8531200000
- Capacité de Production
- 500 000 pièces/mois
Images du produit de Module LCD avec PCB de rétroéclairage personnalisé et pilote LCD
-
Module LCD avec PCB de rétroéclairage personnalisé et pilote LCD -
Module LCD avec PCB de rétroéclairage personnalisé et pilote LCD -
Module LCD avec PCB de rétroéclairage personnalisé et pilote LCD -
Module LCD avec PCB de rétroéclairage personnalisé et pilote LCD -
Module LCD avec PCB de rétroéclairage personnalisé et pilote LCD -
Module LCD avec PCB de rétroéclairage personnalisé et pilote LCD -
Module LCD avec PCB de rétroéclairage personnalisé et pilote LCD
Trouver des Produits Similaires
Description de Produit
L'écran à segments noir et blanc et le rétroéclairage LED sont nos principaux produits. Nous avons près de 10 ans d'expérience en conception, production et effet de produit dans le domaine de l'écran à segments noir et blanc ; ils peuvent être personnalisés pour répondre aux besoins des clients en matière de conception de produit ; Actuellement, les écrans LCD sont principalement utilisés dans les petits appareils, les instruments médicaux, les instruments de contrôle industriels, les compteurs d'eau et d'électricité, les voitures et de nombreux autres domaines de produits.
Nous pouvons concevoir ou multiplier l'affichage LCD selon les échantillons ou les exigences.
Comment faire un moule LCD pour obtenir des échantillons TN, HTN, STN, FSTN ou va LCD?
Tout d'abord, veuillez comprendre qu'il n'y a pas de panneau d'affichage LCD monochrome standard dans l'industrie LCD monochrome (à l'exclusion de couleur TFT LCD, COB souris et OLED), car les spécifications de l'écran LCD sont assez différentes, en particulier la taille, la tension, la direction de visualisation, les graphiques et ainsi de suite.
Pour personnaliser l'écran LCD, veuillez confirmer les caractéristiques ci-dessous :
Taille de l'écran LCD (mm) :
Les clients doivent nous indiquer la taille de la zone de visualisation ou la taille totale de l'écran LCD en millimètres (longueur, largeur). Nous vous aiderons à concevoir un écran LCD de taille finale et économique.
L'épaisseur totale de l'écran LCD est de 2,8 mm, 2,0 mm ou 1,7 mm. Habituellement, 2,8 mm est très commun épaisseur.
Graphiques LCD (caractères, icônes)

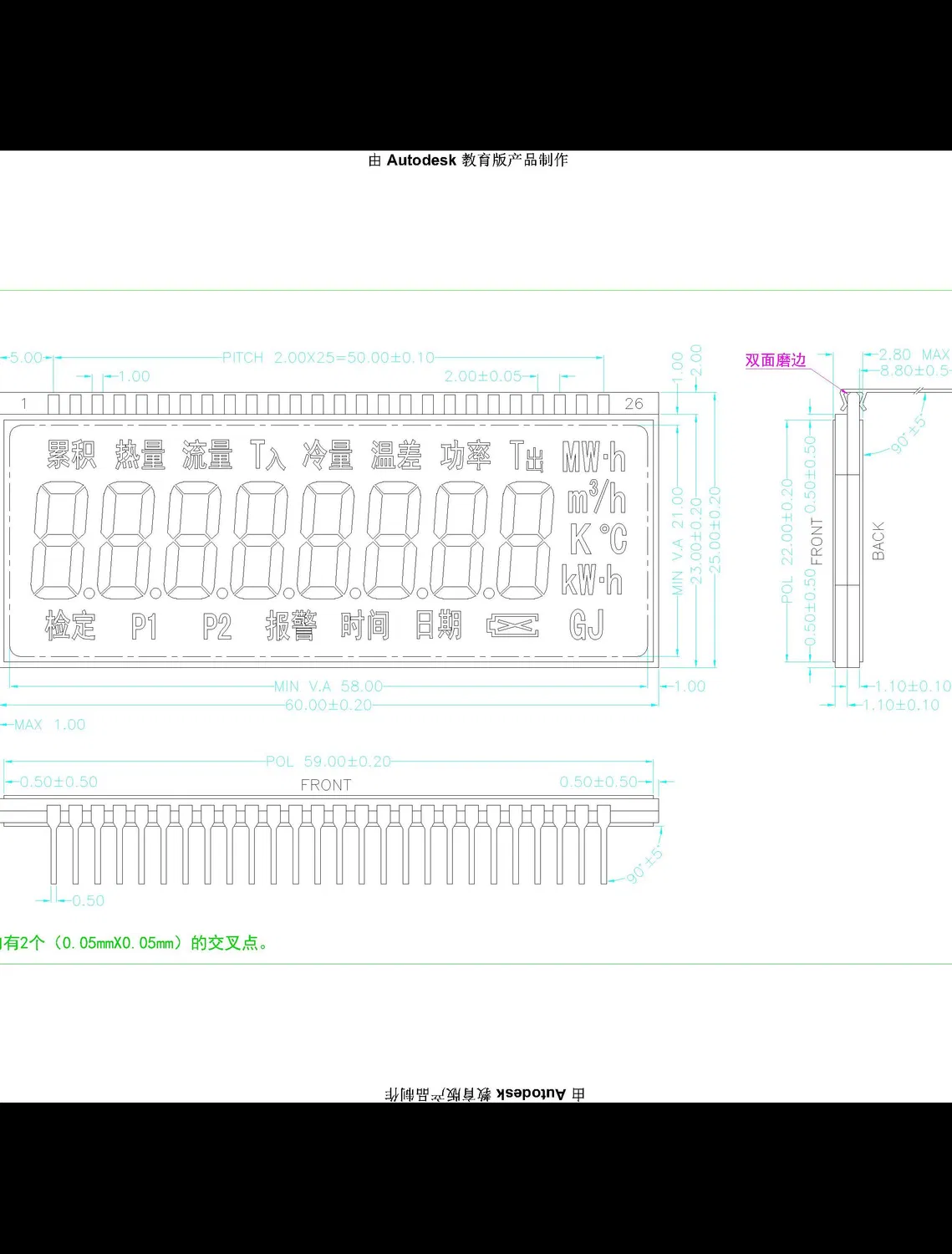

Les clients doivent nous envoyer un simple graphique LCD (dessin ou croquis CAO formel), puis nous allons comprendre combien de segments il s'agit.notre ingénieur fera un dessin LCD formel pour votre approbation.
Type d'écran LCD :
1) AMT 2)HTN 3)STN 4)FSTN 5)VA
Comment choisir le type d'écran LCD ?
1.habituellement, TN LCD est utilisé très largement, comme l'écran LCD de compteur de puissance, le téléphone LCD, la calculatrice LCD, l'écran LCD de cuisinière électrique et ainsi de suite. TN LCD est moins cher, mais l'angle de vue est étroit.
2.HTN LCD est meilleur que TN LCD. Le résultat d'affichage de l'écran LCD HTN positif est le même que celui de l'écran LCD TN positif. Mais l'angle de visualisation est plus large que celui de l'écran TN. Le prix unitaire de l'écran LCD HTN est proche de celui de l'écran LCD TN.
3. STN LCD est très excellent. Il offre un grand angle de vue. Généralement, l'écran LCD STN est utilisé dans les équipements haut de gamme ou le contenu d'affichage est trop important !
STN LCD peut non seulement faire des segments LCD, mais aussi faire des points LCD Matrix.
Le prix unitaire de l'écran LCD STN est supérieur à celui de l'écran LCD HTN.
4.FSTN LCD est l'un des meilleurs LCD en champ LCD monochrome. Le contenu de l'écran peut même être vu sous le soleil. Le résultat d'affichage de l'écran LCD positif FSTN est similaire à celui de l'écran LCD TN, mais l'angle de visualisation est beaucoup plus large que celui de l'écran LCD TN.
5.va LCD est un nouveau type d'écran LCD. Il offre un contraste élevé et un grand angle de vue. En général, va LCD a un excellent résultat d'affichage.si vous voulez un résultat d'affichage merveilleux, va LCD sera votre meilleur choix.
Le prix de va est similaire à celui de FSTN LCD.
Tension de fonctionnement de l'écran LCD :
La tension de fonctionnement de l'écran LCD est jusqu'à la puce d'entraînement de l'écran LCD.
En général, la plage de tension de fonctionnement de l'écran LCD est comprise entre 2.8 et 5,0 V.
Nous recommandons d'utiliser une tension de fonctionnement de 3,0 V, 3,3 V ou 5 V.
5.température de fonctionnement de l'écran LCD et température de stockage de l'écran LCD :
Vous pouvez choisir un de Blow :
Plage de température de fonctionnement de l'écran LCD : 0 à 50 ºC, puis plage de température de stockage : -10 à 60 ºC ;
Plage de température de fonctionnement de l'écran LCD : -10 à 60 ºC, puis plage de température de stockage : -20 à 70 ºC ;
Plage de température de fonctionnement de l'écran LCD : -20 à 70 ºC, puis plage de température de stockage : -30 à 80 ºC ;
Température de fonctionnement de l'écran LCD : -30 à 80 ºC, puis plage de température de stockage : -40 à 90 ºC ;
Température de fonctionnement de l'écran LCD : -40 à 85 ºC, puis plage de température de stockage : -50 à 90 ºC ;
La plage de température est plus large, alors le prix est plus élevé.
6.méthode de lecteur LCD :
La méthode de commande LCD est jusqu'à la puce de commande LCD.
Par exemple,entraînement statique;1/2duty,1/2bias;1/3duty,1/2bias;1/4duty,1/3bias;1/8duty,1/4bias;
1/16duty, 1/5bias, etc.
7.Type de polariseur arrière :
Il existe trois types de polariseur : polariseur de transmission, polariseur transflectif et polariseur réfléchissant.
Si le rétroéclairage par LED n'est pas activé, veuillez choisir un polariseur réfléchissant.
Si le rétroéclairage par LED est nécessaire, vous pouvez choisir le polariseur transflectif ou de transmission.
Le polariseur transflectif est meilleur et coûteux que le polariseur de transmission. Mais le LCD transflectif aura un résultat de lumière uniforme par rapport au polariseur de transmission. De plus, lorsque le rétroéclairage par LED est désactivé, l'écran LCD transflecitve affiche également un bon résultat.
Pour le polariseur de transmission, quand il est négatif LCD ou rétroéclairage LED Alway être on, alors il est préférable d'utiliser le polariseur de transmission.
8.Direction de visualisation
L'angle de visualisation de l'écran LCD monochrome n'étant pas très large, en particulier l'écran LCD TN et l'écran LCD HTN, il est donc nécessaire de confirmer une meilleure direction de visualisation afin d'obtenir un meilleur résultat d'affichage.
Comme d'habitude, la direction de l'affichage LCD est séparée en 6:00 et 12: Direction.
6:00 sens de visualisation : lorsque notre ligne de vision est de bas en haut de l'écran LCD, il s'agit d'un sens de visualisation de 6:00, comme l'écran du téléphone, l'écran de l'horloge murale, l'écran de la climatisation, etc.
12:00 sens de visualisation : lorsque notre ligne de vision est de haut en bas de l'écran LCD, il s'agit d'un sens de visualisation de 12:00, tel que l'écran d'affichage de la cuisinière électrique.
La direction de l'affichage LCD est très importante, si nous avons mal orienté l'affichage, le résultat de l'affichage LCD était très mauvais. Les clients doivent peut-être refaire un moule LCD
9.mode de connexion de l'écran LCD.
Comment connecter l'écran LCD à votre carte de circuit imprimé ?il existe quatre types de connecteurs pour votre choix.
Connecteur à broches métallique. Il s'agit d'une méthode de connexion très courante. Les broches doivent s'insérer dans les trous de la carte de circuit imprimé et la souder. Il est très fort et ferme. Les écrans LCD, le rétroéclairage LED ou la carte de circuit imprimé peuvent être connectés ensemble comme un module LCD.
2.Zebra strip.quand il s'agit de connecteur de barrette de zébrures, alors la bande de zébrures doit être entre LCD et PCB.vous devez compacter LCD et PCB uniformément, de sorte que le déclenchement de zébrures puisse entrer en contact et se brise PCB avec LCD.
Pour la connexion, si vous devez vous assurer que l'écran LCD et la carte de circuit imprimé peuvent être correctement compactés, sinon l'écran LCD ne peut pas être affiché ou simplement afficher une pièce.
Mais la bande de zébrures est bon marché.
3.papier thermoscellé.le papier thermoscellé est un moyen de raccordement flexible. Le papier thermoscellé peut être chauffé en appuyant directement sur l'écran LCD et le circuit imprimé. Mais le joint de culasse est facile à oxyder après quelques années.
4.connexion FPC (circuit imprimé flexible). Le connecteur FPC est également une voie de connexion flexible. La qualité FPC est très bonne par rapport au papier thermoscellé. Il s'agit d'un bon moyen de connexion, mais le prix et les frais d'outillage sont plus élevés.
Le rétroéclairage LED est également notre produit principal ; le rétroéclairage LED est un produit de support pour l'affichage à cristaux liquides, qui peut être personnalisé en taille, structure, couleur et mode de connexion ;
1. Couleur : blanc, bleu, orange, rouge, couleur RVB, etc.;
2. Épaisseur: 2.2mm, 2.7mm, 3.2mm ou d'autres épaisseurs personnalisées;
3. Méthode de connexion : broche métallique, fil, FPC, broche de ci ;
4. Structure : structure en dalle droite, mur de soutènement personnalisé, piliers, etc
