Sistem Pengujian Relai Mikropemroses Komprehensif untuk Perlindungan yang Ditingkatkan
Hubungi Pemasok
Fitur Unggulan Produk
- Keluaran Daya Tinggi 6 Fase: Menghasilkan arus hingga 40A dan tegangan 150V per fase, dengan total daya 1000VA.
- Presisi Tingkat Laboratorium: Mencapai akurasi 0,1% untuk AC dan 0,2% untuk DC, dengan resolusi 1mA/1mV.
- Sinkronisasi Waktu GPS: Memastikan sinkronisasi pada tingkat mikrosekon (10us) untuk proteksi diferensial serat optik.
- Terakreditasi ISO/IEC 17025: Dikalibrasi dan diuji di laboratorium pihak ketiga terkemuka untuk keandalan yang tak tertandingi.
- Kustomisasi Fleksibel: Menawarkan kustomisasi penuh, kustomisasi minor, dan opsi berbasis desain.
- Dua Mode Operasi: Memungkinkan operasi lokal atau kontrol PC jarak jauh melalui Ethernet untuk alur kerja yang fleksibel.
- Simulasi Logika Tingkat Lanjut: Mensimulasikan skenario kompleks termasuk proteksi diferensial dan pemutusan otomatis.
Atribut produk
- Kustomisasi
- Tersedia
- Layanan purna jual
- dukungan teknis online
- Garansi
- 3 tahun
- Tidak. Model.
- Relaystar 1600E
- output arus ac
- 6*40A/3*80A/1*240A
- output tegangan ac
- 6*150V/3*300V
- daya
- 6*450va/1*1000va
- akurasi ac
- 0.1%
- output arus dc
- 6*±20A
- output tegangan dc
- 6*±175V
- akurasi dc
- 0.2%
- merdeka
- dc--1200hz
- harmonis
- 2–24 kali
- input digital
- 10 *10-250vdc atau kontak gratis
- output digital
- 8*ac(0,5a, 250v) / 8 * dc(0,5a, 60v)
- akurasi waktu
- ±1ms
- akurasi waktu gps
- 10us
- kontrol pc
- tersedia
- suplai dc tambahan
- 110v/220v, maksimum 330va
- Paket Transportasi
- paket kayu ekspor standar
- Spesifikasi
- 270mm*230mm*390mm
- Merek Dagang
- bintang 2
- Asal
- Cina
- Kode HS
- 903033900
- Kapasitas Produksi
- 100px/minggu
- Ukuran Paket
- 40.00cm * 60.00cm * 80.00cm
- Berat Kotor Paket
- 35.000kg
Pengiriman
Perlindungan Perdagangan Daring
- Jaminan Pembayaran
-
Pembayaran yang dilindungi platform dengan dukungan pengembalian untuk masalah pesanan yang memenuhi syarat
- Logistik Platform
- Pelacakan pengiriman yang lebih jelas dengan logistik yang didukung platform
- Layanan Inspeksi
- Pemeriksaan pra-pengiriman opsional untuk pemeriksaan kualitas dan kuantitas
- Setelah Penjualan & Penanganan Sengketa
- Penyelesaian sengketa yang dibantu platform, termasuk pengembalian dana atau pengembalian barang jika berlaku
Hanya pesanan yang dilakukan dan dibayar melalui Made-in-China.com Secured Trading yang memenuhi syarat untuk perlindungan pembayaran dan platform services yang sesuai.

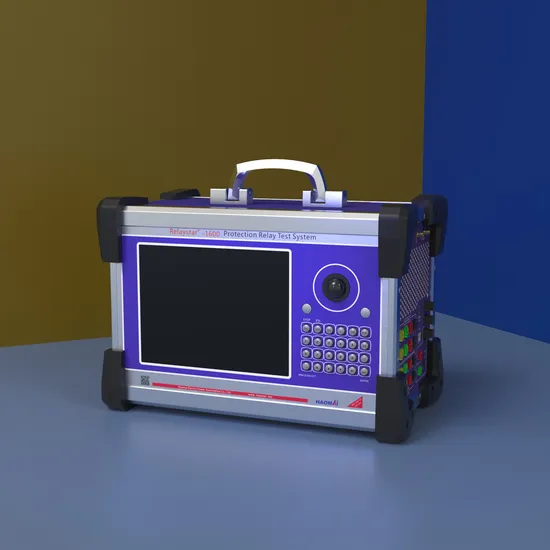

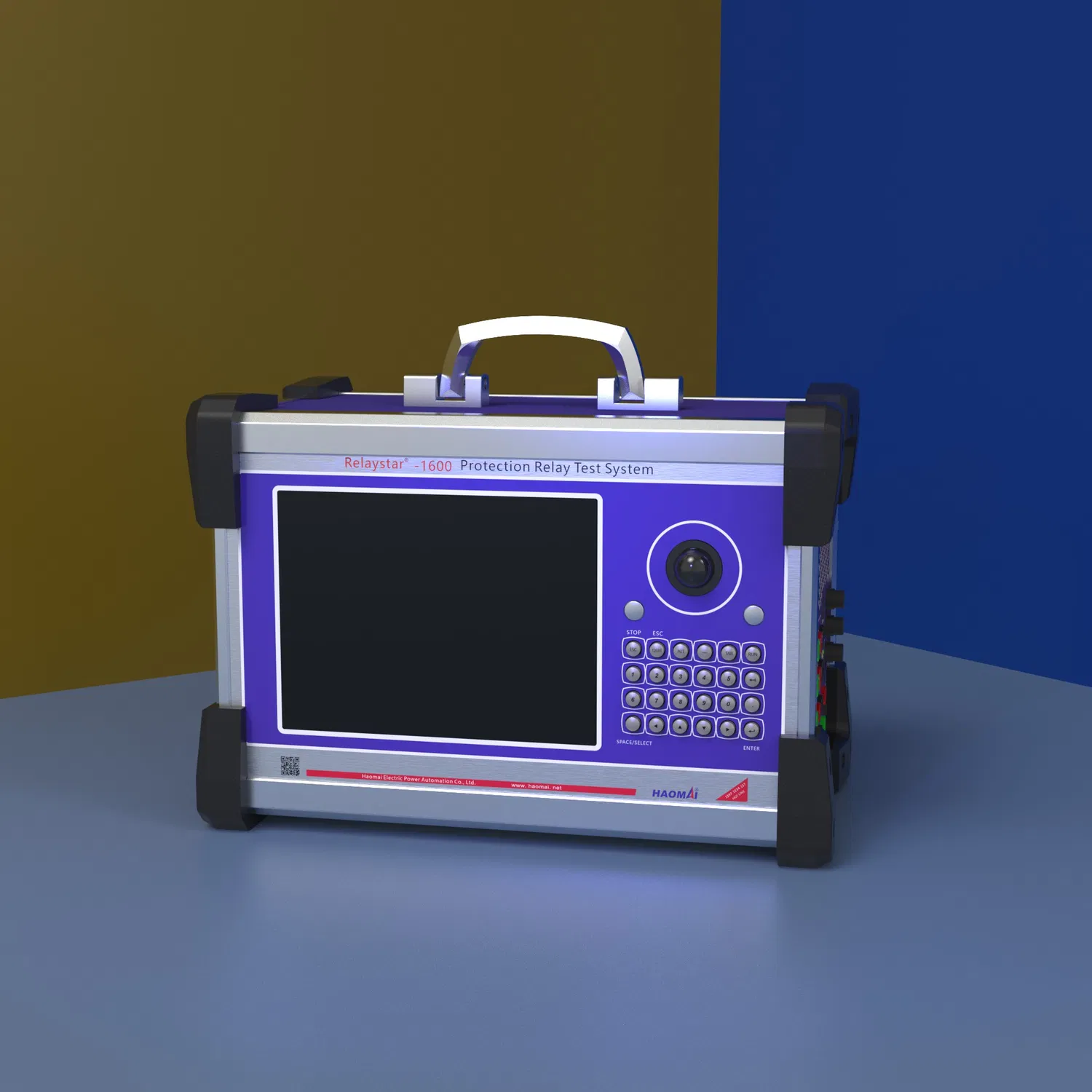

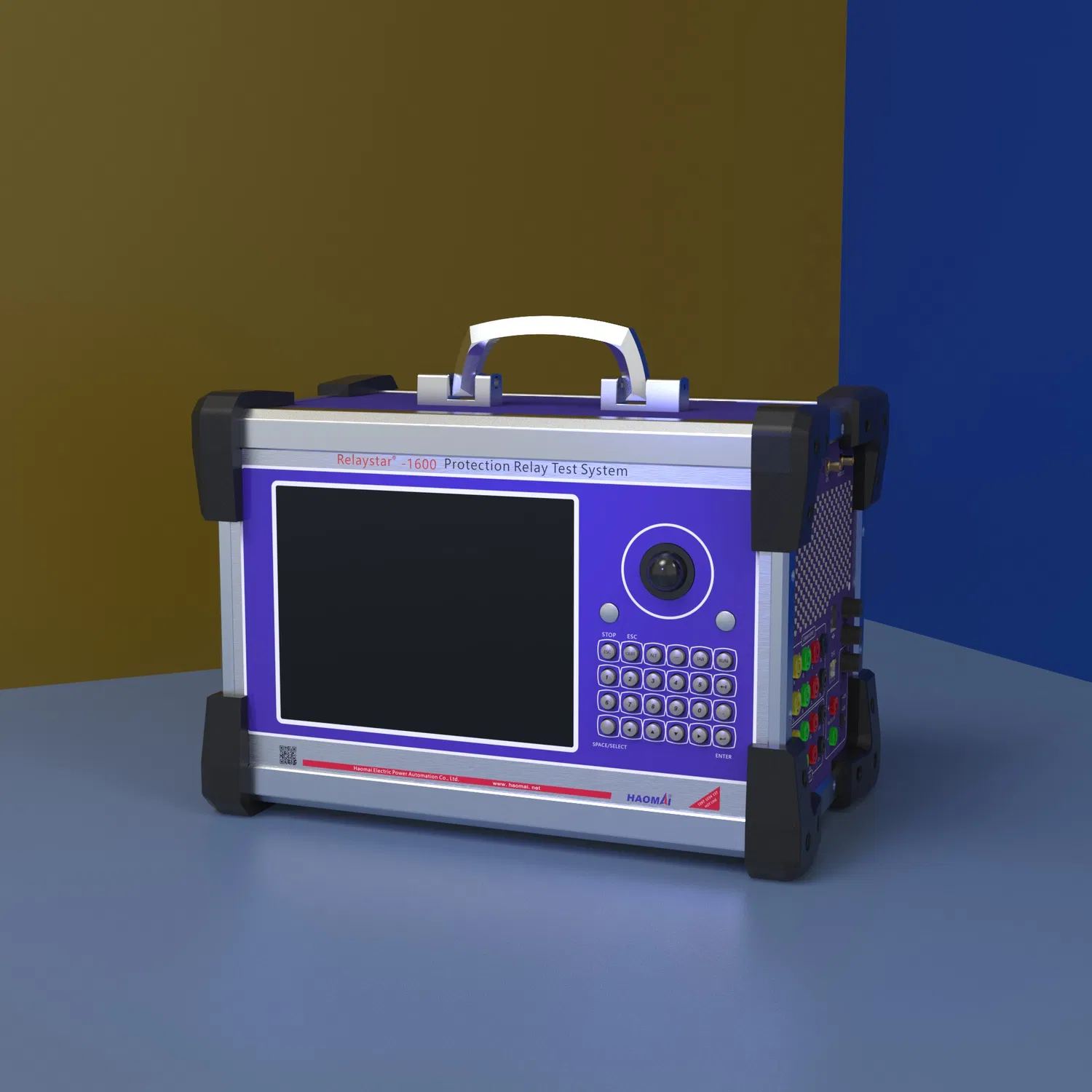

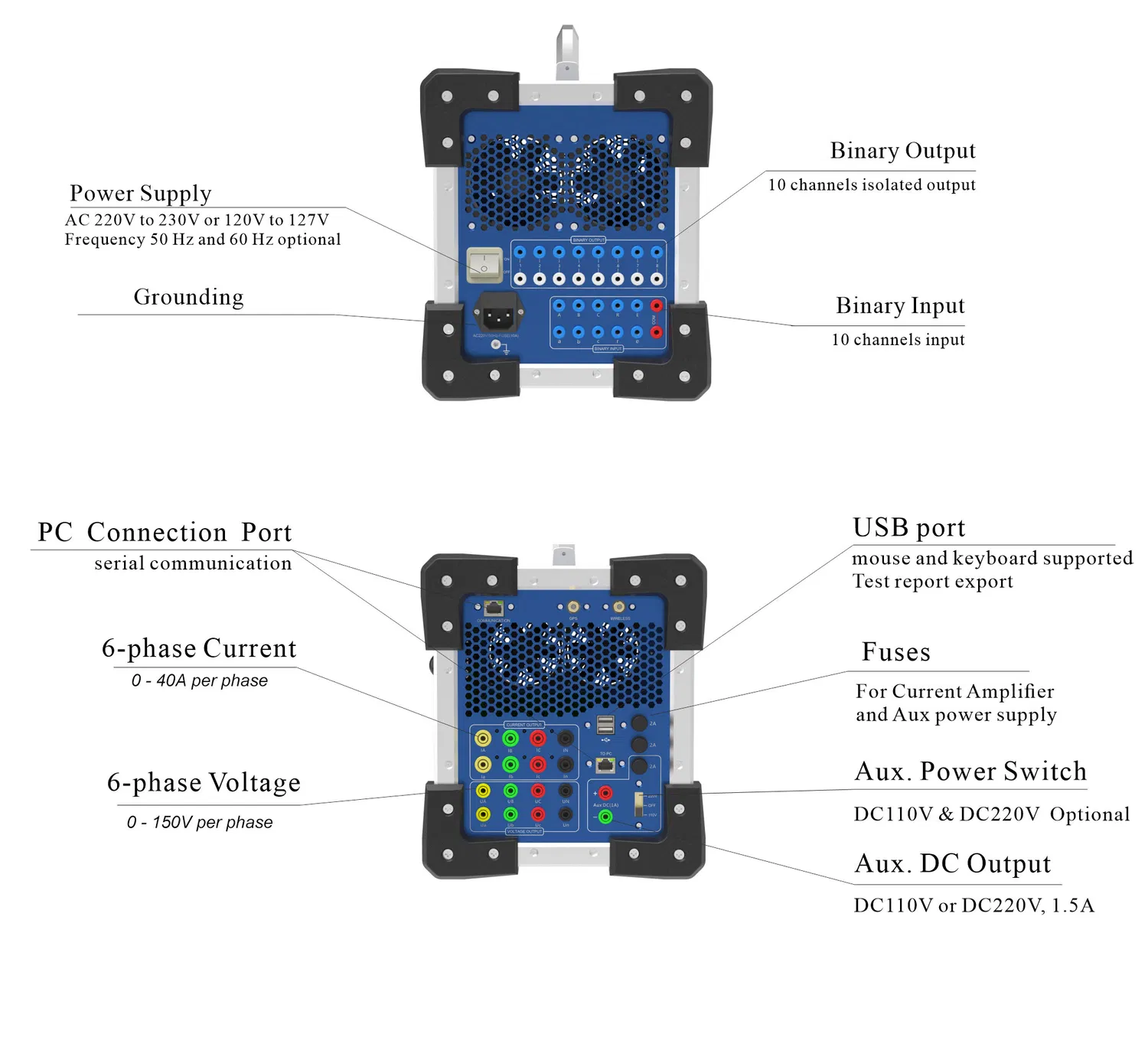

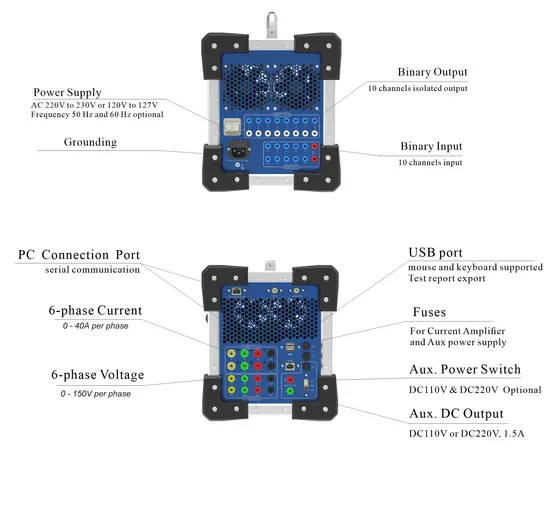

Gambar Produk dari Sistem Pengujian Relai Mikropemroses Komprehensif untuk Perlindungan yang Ditingkatkan
-
Sistem Pengujian Relai Mikropemroses Komprehensif untuk Perlindungan yang Ditingkatkan -
Sistem Pengujian Relai Mikropemroses Komprehensif untuk Perlindungan yang Ditingkatkan -
Sistem Pengujian Relai Mikropemroses Komprehensif untuk Perlindungan yang Ditingkatkan -
Sistem Pengujian Relai Mikropemroses Komprehensif untuk Perlindungan yang Ditingkatkan -
Sistem Pengujian Relai Mikropemroses Komprehensif untuk Perlindungan yang Ditingkatkan -
Sistem Pengujian Relai Mikropemroses Komprehensif untuk Perlindungan yang Ditingkatkan -
Sistem Pengujian Relai Mikropemroses Komprehensif untuk Perlindungan yang Ditingkatkan
Temukan Produk Serupa
Deskripsi Produk
Sistem Uji Relai presisi tinggi untuk Relai Perlindungan mikroprosesor
Model:RELAYSTAR-1600E
Deskripsi
Memperkenalkan 1600 sistem pengujian relai standar yang serba guna, 6 fase, yang dirancang untuk mengakomodasi pengujian semua tipe relai proteksi dan generations.Compliant dengan standar ANSI / IEEE, sistem ini akan menyalurkan arus 6-fase dengan mudah (6x0... 40A) dan fase 6 (6x0... 150 V). Oleh pebuat kajian yang handal dengan perpustakaan RIO , ia menyederhanakan proses pengujian yang luar biasa.
Kemampuan Pengujian Kunci tester Perlindungan Relai 1600 RARRALAR:
- Pengujian Arus & Tegangan Output: Mensimulasikan kerusakan satu fase atau fase ke fase dengan output multi-status yang dapat disesuaikan.
- Uji karakteristik waktu: Mengukur waktu tindakan/balik, penundaan, dan parameter kritis lainnya untuk evaluasi perlindungan relai yang akurat.
- Harmonic & WavPosition Testing Testing: (Uji posisi Harmonis) menginjeksi menjadi output untuk menilai akurasi respons relai secara menyeluruh.
- Pengujian fungsi logika Perlindungan: Memverifikasi penurunan beban berlebih, tegangan berlebih, siklus rendah, dan fungsi logika lain.
- Pengujian Perlindungan Diferensial: Mensimulasikan input arus dan kurva batas proporsional transformer/diferensial otomatis.
- Pengujian impedansi & Jarak: Relai jarak uji dalam kondisi impedansi variabel dengan plot kurva otomatis.
- Pengujian Reckehilangan Otomatis: Memvalidasi penyelarasan logika dengan kondisi yang telah ditetapkan untuk keandalan operasional.
- Pengaturan waktu GPS: Menyinkronkan pengaturan waktu di seluruh stasiun jarak jauh untuk meningkatkan akurasi proteksi diferensial serat optik.
- Simulasi serial Testing & State: Mengotomatiskan multi-status sistem power simulasi untuk analisis cepat.
- Pengujian Transmisi seluruh Set: Mereplikasi skenario kerusakan yang nyata untuk memverifikasi integritas sirkuit sekunder.
Fitur utama Kit Pengujian Relai RELASTAR-1600:
- Tambah jumlah penukar ASCII: 6 Tambah jumlah penukar ASCII [ Tambah ASCII] ke Tambah Tambah Tambah ASCII (% Tambah). 6
- PC Industri Tertanam: Melancarkan operasi dengan daya komputasi dan kontrol perangkat lunak onboard.
- Mode Operasi Ganda: Gunakan secara lokal atau melalui PC jarak jauh untuk alur kerja yang fleksibel.
- 0.1% Pengujian presisi: Capai akurasi tingkat lab dengan amplifier berperforma tinggi.
- Output Daya 1,000VA: Berikan 240 A untuk aplikasi tester perlindungan relai yang ketat.
- Teknologi GPS Terintegrasi: Memastikan sinkronisasi tingkat kedua mikro untuk pengujian sistem menyeluruh.
- Suplai DC tambahan: Perangkat perlindungan eksternal daya langsung selama pengujian.
- : Menyederhanakan pengujian di lingkungan lokal atau jarak jauh dengan kontrol yang intuitif.
TechnicalData
Generator CurentCurrentnya
| Rentang Pengaturan |
AC 6-FASE (L-N) |
6x0... 40A |
|
AC 3-FASE (L-N) |
3x0... 80A |
|
|
1-FASE AC(LL-LN) |
1x0... 240A |
|
|
DC(L-N) |
6x0...±20 A |
|
|
Daya |
AC 6-FASE (L-N) |
6x300VA pada 40A |
|
AC 3-FASE (L-N) |
3x450VA pada 80A |
|
|
1-FASE AC(LL-LN) |
1x1000VA di 240A |
|
|
DC(L-N) |
6x150VA di 20A |
|
|
Akurasi |
AC: ±1MA(≤0,2A), ≤0.1% (0.2 40A) |
|
|
DC: ±5MA(0.2. 5A), ≤0.2% (0.5 A) |
||
|
Resolusi |
1mA |
|
Generator Voltagegenerator
| Rentang Pengaturan |
AC 6-FASE (L-N) |
6x0... 150V |
|
AC 3-FASE (L-N) |
3x0... 300V |
|
|
DC(L-N) |
6x0...±17V |
|
|
Daya |
AC 6-FASE (L-N) |
6x80VA di 150V |
|
AC 3-FASE (L-N) |
3x100VA pada 300V |
|
|
DC(L-N) |
6x80VA pada 17V |
|
|
Akurasi |
AC: ±2MV(0.2 V), ≤0.1% (2 V) |
|
|
DC: ±10MV (0.5 5V), ≤0.2% (5 V) |
||
|
Resolusi |
1mV |
|
Suplai Auxiliary
| Kisaran Tegangan |
110V/220V(MAKS.1,5A) |
|
Daya |
Maks. 165VA/330VA |
Input biner
| Angka |
10 |
|
Karakteristik input |
Siaga Kontak atau Kontak Bebas potensi |
|
Karakteristik ambang batas |
"0":0; "1":12V 250V |
|
Maks. Mengukur waktu |
99.999dtk |
|
Akurasi waktu |
±1md |
|
Time Resolution (Resolusi waktu) |
1md |
Output Biner
| Angka |
8 |
|
Tipe |
Kontak tidak sedang |
|
Kapasitas istirahat |
250 VAC/0,5A, 250 VDC/0,2 |
Pemantauan dan Perekaman di dalamnya
| Pemantauan |
Arus dan Tegangan Output |
|
Merekam |
Output Analog, Input/Output Biner |
|
Mode |
Diperlukan Monitor Real Time, tidak perlu PENGKABELAN Eksternal |
|
Panjang Rekaman |
Tidak Terbatas (hingga Memori Internal penuh) |
Generator Umum
| Frekuensi |
Rentang: 0 |
|
Akurasi:<1mhz(0. 65hz);<10mhz(65. 450hz);<20mhz(450 1200hz)<> |
|
|
Resolusi: 0,001Hz |
|
|
Fase |
Rentang: -360 360 |
|
Akurasi 0.1 |
|
|
Resolusi: 0.01 |
|
|
Harmonis |
Urutan super: 2-24 kali |
|
Distorsi: ≤0.5% |
Catu Daya
| Tegangan Input Nominal |
Disesuaikan (AC 220V/230V/120V/127V±10%, 1-Phase) |
|
Frekuensi Nominal |
50/60 Hz |
|
Arus tetapan |
10A pada 230V / 12A di 115V |
|
Koneksi |
Soket AC Standar (IEC 60320) |
Lain-lain
| Berat |
18kg(39.68 lb) |
|
Dimensi (P X H X D, tanpa gagang) |

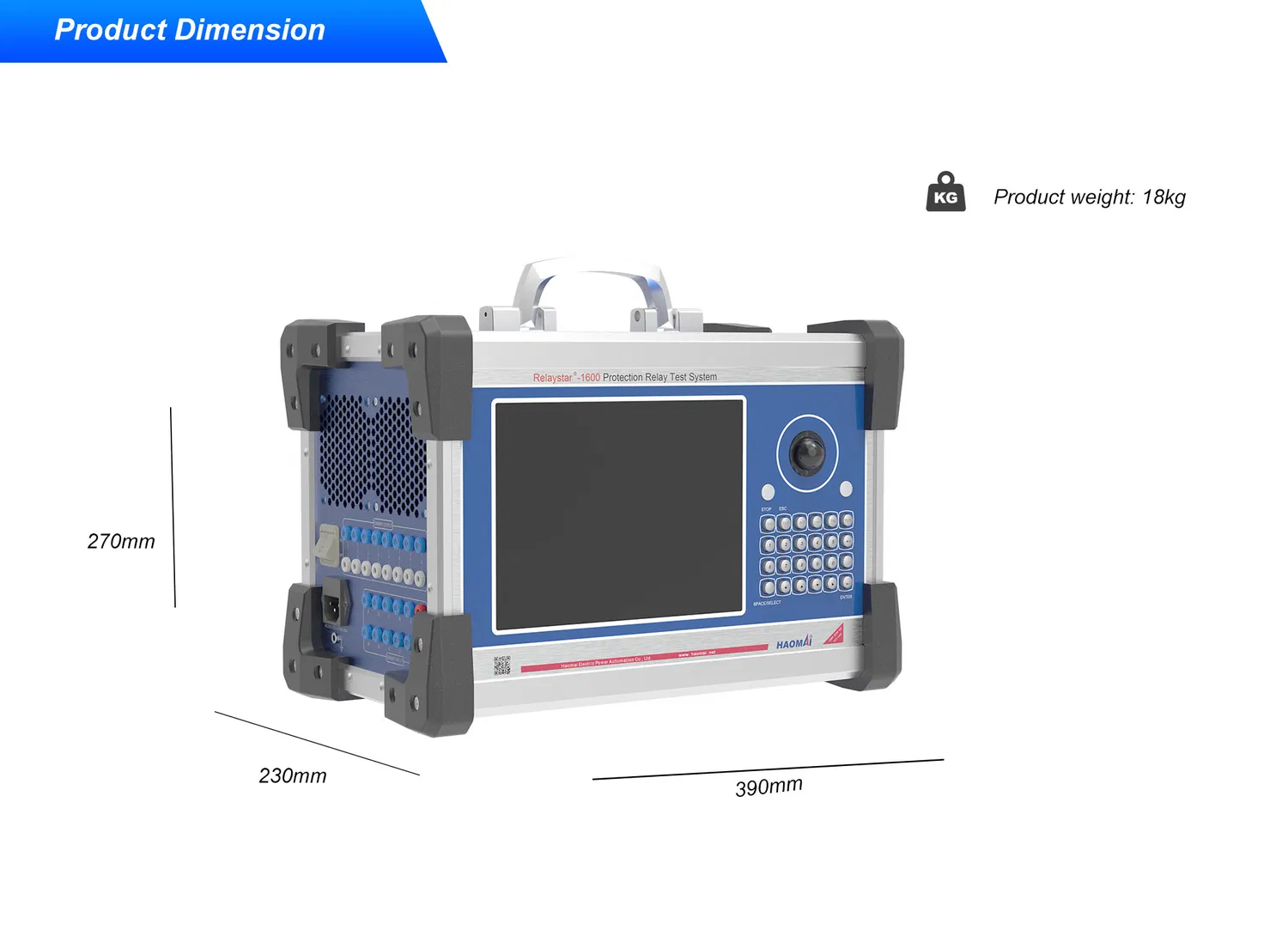

Tambah bintik pada 270 230 penukar ASCII ( mx14,4x8,27 in.) |
|
Port Koneksi |
2 port USB2,0, 1 Ethernet Port |
Kondisi lingkungan
| Suhu pengoperasian | 0 ... C (+32 ... ) |
| Suhu penyimpanan | -25 ... C (-13 ... F (+SBP) |
| Rentang Kelembapan | kelembapan relatif 5 ... 95 %, non-kondensasi |
| Getaran | IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz) |
Standar Keselamatan, Kompatibilitas Elektromagnetik
| EMC | Produk mematuhi Direktif kompatibilitas elektromagnetik (EMC) 2004/108/EC(CE sesuai) |
| IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 | |
| Keselamatan | Produk mengikuti Direktif tegangan rendah 2006/95/EC(sesuai CE). |
| IEC 61010-1 |
RELAYSTAR-1600E adalah Sistem Pengujian Relai 6-fase pilihan untuk para insinyur yang memprioritaskan kemampuan angkut dan memerlukan hingga 40A arus.
Membuktikan metrmerahnya, RELAYSTAR-1600E berhasil lolos pengujian Tipe tetap pada laboratorium KETOP dari Cina, terakreditasi dari ISO/IEC 17025, menegaskan keandalannya yang berstandar tinggi.
Sistem Uji Relai Perlindungan Daya Tinggi 6-fase, yang dikenal sebagai RELAYSTAR-1600, merupakan puncak presisi dan keandalan. Sistem ini dikalibrasi secara teliti di laboratorium pihak ketiga yang bergengsi, yang dengan bangga membawa akreditasi tinggi di bawah ISO/IEC 17025, memastikan akurasi dan kualitas tiada tanding untuk semua kebutuhan pengujian Anda.
Di bawah ini, Anda akan menemukan Laporan Uji Tipe dan Laporan Kalibrasi yang komprehensif, yang masing-masing cermat mencerminkan standar yang ketat dan jaminan kualitas yang sempurna, yaitu Haomai Electric Power Automation Co., Ltd., yang telah dikenal.
Produsen Penguji Relai Utama & Penganalisis CT sejak 1999 | Solusi Pengujian Daya Bersertifikat ISO
Pengantar yang dioptimalkan:
Didirikan pada tahun 1999 dan berkantor pusat di Wuhan, China, OTOMASI DAYA LISTRIK HEMAPO adalah pemimpin global dalam sistem tester relai canggih, teknologi penganalisis CT yang presisi, dan peralatan pengujian daya listrik tingkat lanjut. Portofolio produk kami yang bersertifikat ISO - meliputi Sistem Uji Relai Perlindungan, Analyzer CT/PT, Pengujian Beban Baterai, dan Analyzer Pemutus Arus - memberdayakan kisi daya, rel kereta api, tanaman petrokimia, dan raksasa industri di seluruh dunia untuk mencapai keselamatan dan efisiensi yang tiada banding.
Keahlian inti:
Dengan spesialisasi inovasi tester relai dan pengembangan penganalisis CT, HHAOMAI memberikan solusi kritis misi untuk:
- Sistem Penguji Relai: Pengujian multi-fungsi untuk relai perlindungan, logika diferensial, dan validasi respons time-harmonis.
- Penganalisis CT: Penilaian akurasi tinggi transformer arus (CTS) dan transformer tegangan (VTs) untuk rasio, polaritas, dan kurva eksitasi.
- Diagnostik Baterai, Pengujian Transformer, dan Deteksi Pembuangan sebagian.
Kualitas & kredensial:
- Disertifikasi ke ISO 9001:2015 (kualitas), ISO 14001:2015 (lingkungan), dan OHSAS 18001:2007 (Keselamatan).
- Dilengkapi dengan Lab RELASTAR dan alat canggih seperti Agilent 34401A 6½-digit meter dan sumber Daya Standar CLOU untuk menjamin presisi dalam setiap tester relai dan penganalisis CT.
Pengakuan Global:
- State Grid Corporation of China (SGCC) dan mitra terpercaya China Southern Power Grid (CSG).
- Produk yang diekspor ke 34+ negara, melayani industri dari metalurgi hingga infrastruktur jaringan cerdas.
Misi yang digerakkan oleh Inovasi:
Dengan dipandu oleh visi kami untuk memimpin industri uji daya, HASOMULI memadukan tester relai GPS, anunit anAI CT yang disempurnakan, dan perangkat lunak modular agar tetap unggul di pasar. Kami mendukung "kerja sama dan berbagi", terus berusaha menyempurnakan teknologi untuk mendefinisikan ulang standar dalam pengujian relai protektif dan analisis transformer secara global.
Tentang Pemasok
Pemasok ini telah diaudit oleh TÜV Rheinland. Verifikasi laporan di situs web resmi TÜV Rheinland dengan ID "MIC-ASR259752". Item yang ditandai "
" disertifikasi.
Profil Perusahaan
Otomatisasi Daya Listrik HHAAI - Expert in Relay Testers & CT Analyzer BaterwansviewCompany OverviewWuhan HADMASTI Electric Power Automation Co., Ltd. (Merek: Relaystar) adalah produsen alat penguji perlindungan relai, penganalisis CT, dan peralatan pengujian daya. Didirikan pada tahun 1999, HHAOMASI berspesialisasi dalam perangkat berpresisi tinggi untuk utilitas, substasiun, dan sistem daya industri.
Uji Perlindungan Relai Produk Inti & ExpertisRelai:
Penguji Perlindungan Relai 6-fase yang terkemuka di industri, ditujukan bagi penguji relai 4-H60 untuk mendapatkan perlindungan menyeluruh.
Pengujian perangkat lunak otomatis yang kompatibel dengan merek relai utama (SEL, GE, Siemens, ABB) 45.
Mendukung standar IEEE/ANSI untuk akurasi relai dan verifikasi kinerja 6.
Penganalisis CT/PT:
Penganalisis rangkaian CTP100P/200P canggih untuk pengukuran akurat transformer arus, termasuk analisis saturasi dan deteksi magneytisme mutakhir.
Kalibrasi bersertifikasi ISO/IEC 17025 dengan akurasi kelas 0.02.
Memeriksa rangkaian kabel CT, data pelat nama, dan perilaku sistem perlindungan berdasarkan kondisi kerusakan.
Kepatuhan & QualiCertifications: ISO 9001, ISO 14001, CE, IEC 61010-1.
Protokol pengujian ketat sejajar dengan kelas akurasi/ CT (C, K, T).
Global ReachProducts diekspor ke 34+ negara, melayani sektor jaringan listrik, rel, dan minyak/gas.
150+ karyawan dengan tim litbang khusus (12+ insinyur Master/PhD).
Focusperluas alat diagnostik AI-driven AI di masa mendatang untuk perawatan prediktif.
Meningkatkan interoperabilitas tester relai dengan simulasi grid pintar.
Tentang Pabrik Kami & Latar Belakang Bisnis
-
Jenis Usaha
- Produsen/Pabrik & Perusahaan Dagang
- Alamat
- Haomai Building No. 1, Wuhan University Science Park Road, East-Lake Hi-Tech Development District, Wuhan, Hubei, China
-
Area Pabrik
- 6712 meter persegi
-
Jumlah Karyawan
- 149
-
Modal Terdaftar
- 110,000,000 RMB
-
Syarat Pembayaran
- T/T.
-
Ketentuan Komersial Internasional (Incoterms)
- CFR, EXW
-
Waktu Pengiriman Rata-rata
- Waktu Pengiriman Puncak Musim: dalam 15 hari kerja, Waktu Pengiriman di Luar Musim, dalam 15 hari kerja
-
Pelabuhan Terdekat
- Shenzhen Port
-
Jumlah Pesanan Minimum
- 1 Set
-
Mitra Rantai Pasokan
- 3000
Kapasitas Produksi Kami & Keahlian Teknis
-
Produk Utama
- Analyzer CT PT, Sistem Uji Perlindungan Relay, Penguji Sistem DC Gardu, Sistem Uji Baterai
-
Jalur Produksi
- 3
-
Mesin Produksi
- Assembling Lines, Debugging Lines, Aging Testing Lines
-
Inspektur QA/QC
- 8 people
-
Jenis Inspeksi untuk Produk Jadi
- 100% inspeksi(Inspeksi visual & Pemeriksaan fungsi)
-
Metode Pemeriksaan untuk Produk Jadi
- Memiliki instruksi dan diikuti secara seragam
-
Opsi Kustomisasi
- Kustomisasi dari Sampel, Kustomisasi dari Desain, Kustomisasi Penuh, Kustomisasi Kecil, Kustomisasi yang fleksibel
-
Layanan ODM Tersedia
- Ya
-
Layanan OEM Tersedia
- Ya
-
R&D Insinyur
- 35 people
-
Ketertelusuran Bahan Baku
- Ya
-
Laporan Uji Bahan Baku
- Lainnya
-
Merek Sendiri
- Ya
Pengalaman Industri Kami & Catatan Bisnis Global
-
Tahun Didirikan
- 1999-07-27
-
Tahun Ekspor
- 4 Years
-
Pasar Utama
- Asia Tenggara/Timur Tengah, Domestik
-
Jumlah Staf Perdagangan Asing
- 3
-
Agen/Cabang Luar Negeri
- Tidak
-
Produk Baru yang Diluncurkan Tahun Lalu
- Ya
Sertifikasi dan Standar Kami & Pengakuan Industri
-
Sertifikasi Sistem Manajemen
- ISO14001, ISO45001:2018
Tanya jawab umum
- Berapakah arus dan tegangan keluaran maksimum?
- Sistem ini menyediakan arus AC 6-fasa hingga 40A per fasa dan tegangan hingga 150V per fasa, dengan total daya 1000VA.
- Apakah perangkat ini mendukung penentuan waktu menggunakan GPS?
- Ya, perangkat ini dilengkapi dengan teknologi GPS terintegrasi untuk sinkronisasi tingkat mikrosekon (10us), yang penting untuk proteksi diferensial serat optik.
- Berapakah tingkat akurasi pengukuran arus dan tegangan?
- Perangkat ini mencapai akurasi 0,1% untuk AC dan 0,2% untuk DC, dengan resolusi 1mA untuk arus dan 1mV untuk tegangan.
- Apakah produk ini dapat disesuaikan?
- Ya, tersedia opsi penyesuaian penuh, penyesuaian minor, serta penyesuaian berdasarkan sampel atau desain.
- Sertifikasi apa yang dimiliki sistem ini?
- Produk ini memenuhi Directive EMC 2004/108/EC, Low Voltage Directive 2006/95/EC, dan telah dikalibrasi sesuai dengan ISO/IEC 17025.
- Berapakah masa garansi?
- Sistem ini dilengkapi dengan garansi 3 tahun dan termasuk dukungan teknis online.
- Berapakah waktu tunggu untuk pemesanan?
- Waktu tunggu rata-rata adalah dalam waktu 15 hari kerja, berlaku untuk musim puncak maupun musim sepi.
- Apakah sistem ini cocok untuk pengujian proteksi diferensial?
- Ya, sistem ini dapat mensimulasikan input arus dan secara otomatis menghasilkan kurva batas proporsional transformator/generator diferensial.
Silakan kirim pesan Anda langsung kepada pemasok ini.
Orang-orang yang telah melihat hal ini juga telah melihat
Grup produk
- Analyzer gas terlarut minyak transformer (L-PAS)
- Penguji relay seri Relaystar
- Analyzer CT PT
- Penguji Relay Ekonomis Seri HME
- Simulator Pemutus Sirkuit
- penguji baterai gardu induk & sistem DC
- IEC61850 Penguji Relay
- Penganalisis Respon Frekuensi Sapuan
- Tan Delta Rester
- Transformer memutar Penguji Rasio
- Restarer tahan kumparan transformer
Temukan Produk Serupa Berdasarkan Kategori
- Beranda Pemasok
- Produk
- Penguji relay seri Relaystar
- Sistem uji relay fase enam klasik
- Sistem Pengujian Relai Mikropemroses Komprehensif untuk Perlindungan yang Ditingkatkan
Pencarian Populer
- mesin pengujian Pabrik
- peralatan pengujian Pabrik
- Pengujian Material
- Pengujian Fungsi Pabrik
- Pengujian Mesin Pabrik
- Pengujian Meter
- Sistem Pengujian canggih Pembelian Massal
