Mesin Pengukuran Video Manual yang Mudah Dioperasikan untuk Tugas Pengendalian Kualitas Rutin di Pabrik Kecil
Spesifikasi Produk
- model lensa laser
- rentang lensa laser
- ketebalan film
Hubungi Pemasok
Fitur Unggulan Produk
- Mengintegrasikan lima fungsi utama: profilometer optik, alat pengukur gambar, mikroskop dengan rentang kedalaman (DOF) ultra-tinggi, mesin pengukur koordinat, dan pengukur ketebalan film.
- Mendukung pengukuran massal sampel yang ditempatkan secara acak tanpa memerlukan perlengkapan tambahan, serta memiliki fitur fokus manual dan pengalihan sumber cahaya, lensa, atau probe secara manual.
- Menyediakan perangkat lunak lengkap untuk pemrosesan dan pengukuran 3D: pengaturan bidang referensi, pengurangan noise gambar, ekspor awan titik, penghalusan, pengurangan ketinggian, dan penyaringan intensitas.
- Dapat mengukur profil, volume, luas, perbedaan puncak-lembah, kekasaran garis, kekasaran permukaan, kerataan, dan tinggi langkah.
- Aplikasi luas di berbagai industri, termasuk elektronik konsumen, semikonduktor, optoelektronika, kedirgantaraan, cetakan presisi, energi baru, perangkat medis, manufaktur jam tangan, suku cadang otomotif, karet, dan industri lainnya.
- Cocok untuk pengujian di laboratorium penelitian dan pengembangan, inspeksi menyeluruh dalam produksi massal, dan inspeksi sampel masuk.
- Satu perangkat tunggal mampu melakukan inspeksi multidimensi, termasuk dimensi 2D, ketinggian 3D, ketebalan, akurasi posisi, kekasaran, dan ketebalan film.
- Perangkat lunak secara otomatis mengekstrak semua data pengukuran ke dalam tabel, menghitung indikator kemampuan proses CPK, dan menghasilkan grafik fluktuasi tren.
- Gambar multi-lapisan pada ketinggian yang berbeda dalam satu bidang pandang secara otomatis difokuskan dan digabungkan untuk menghasilkan gambar yang jernih dan memiliki kedalaman yang lengkap.
Atribut produk
- Kustomisasi
- Tersedia
- Layanan purna jual
- dukungan video online
- Garansi
- 1 tahun
- Tidak. Model.
- KM-X5000A
- Tipe
- Sistem Pengukuran Video Komposit
- Metode Operasi
- CNC
- kisaran pengukuran
- 300×200×100mm
- akurasi pengukuran gambar kamera
- ±0.7μm
- pengukuran gaya probe (dalam n)
- 0.06
- pencahayaan
- cahaya koaksial, cahaya cincin, cahaya celah, bawah para
- perjalanan platform xy/mm
- 300X200
- muatan platform xy
- 8kg
- mode penggerak platform xy
- motor linear
- fokus perjalanan sumbu z/mm
- 100
- Paket Transportasi
- kotak karton
- Spesifikasi
- disesuaikan
- Merek Dagang
- kathmatik
- Asal
- Cina
- Ukuran Paket
- 52.00cm * 28.00cm * 11.00cm
- Berat Kotor Paket
- 6.500kg
- Waktu Pengiriman
-
30 days (1 - 1 Sets)
To be negotiated ( > 1 Sets)
Pengiriman
Perlindungan Perdagangan Daring
- Jaminan Pembayaran
-
Pembayaran yang dilindungi platform dengan dukungan pengembalian untuk masalah pesanan yang memenuhi syarat
- Logistik Platform
- Pelacakan pengiriman yang lebih jelas dengan logistik yang didukung platform
- Layanan Inspeksi
- Pemeriksaan pra-pengiriman opsional untuk pemeriksaan kualitas dan kuantitas
- Setelah Penjualan & Penanganan Sengketa
- Penyelesaian sengketa yang dibantu platform, termasuk pengembalian dana atau pengembalian barang jika berlaku
Hanya pesanan yang dilakukan dan dibayar melalui Made-in-China.com Secured Trading yang memenuhi syarat untuk perlindungan pembayaran dan platform services yang sesuai.

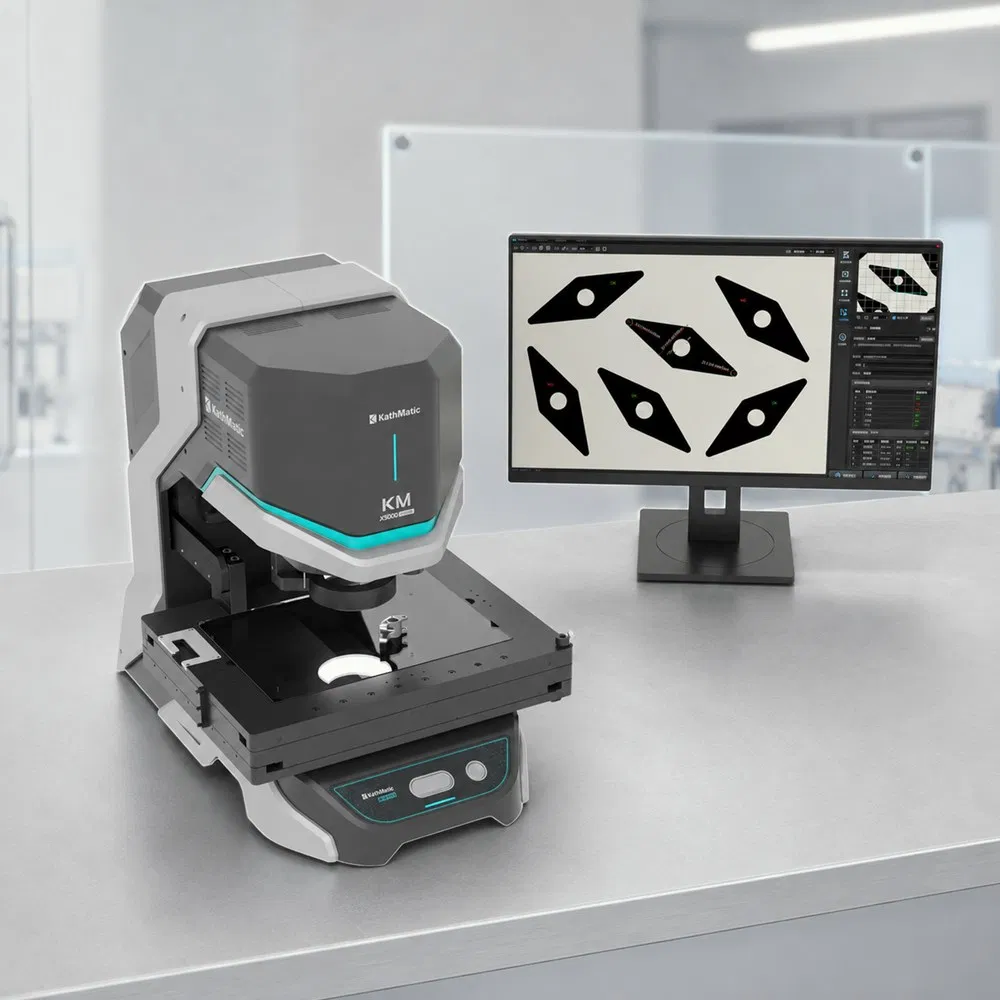

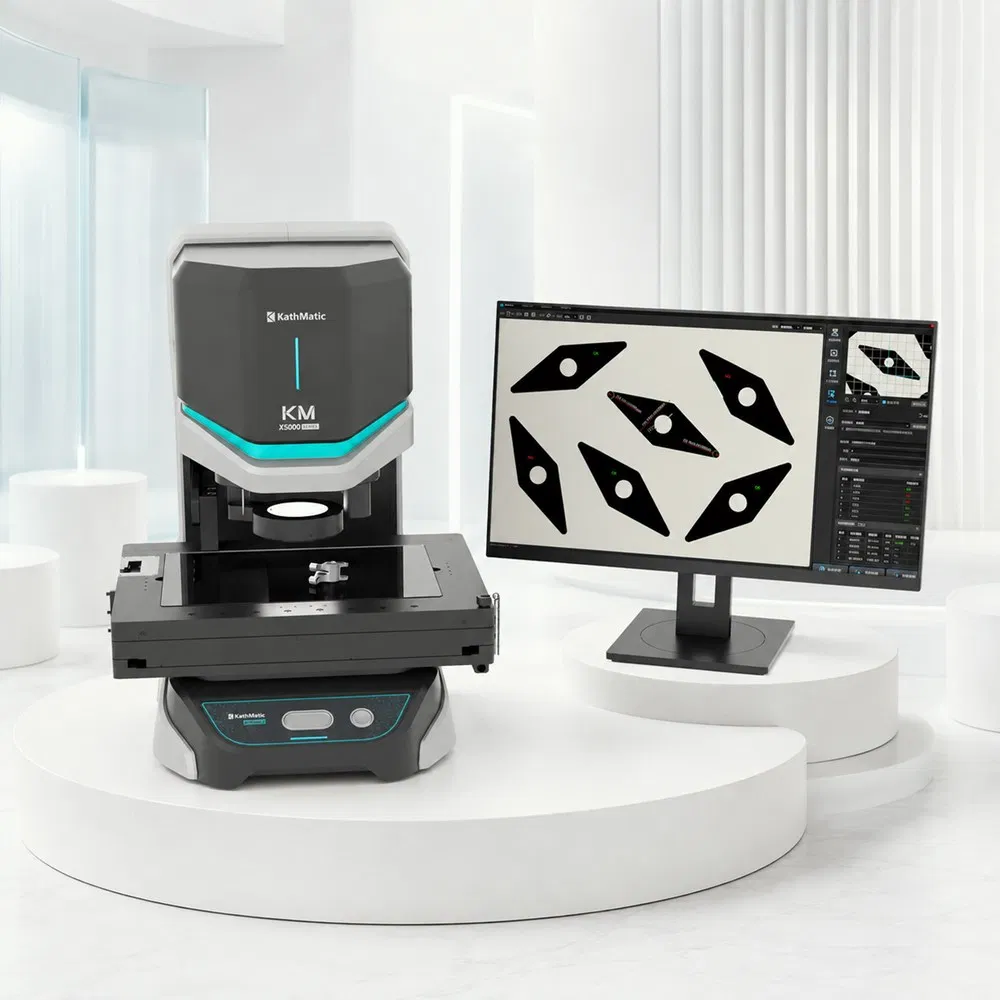

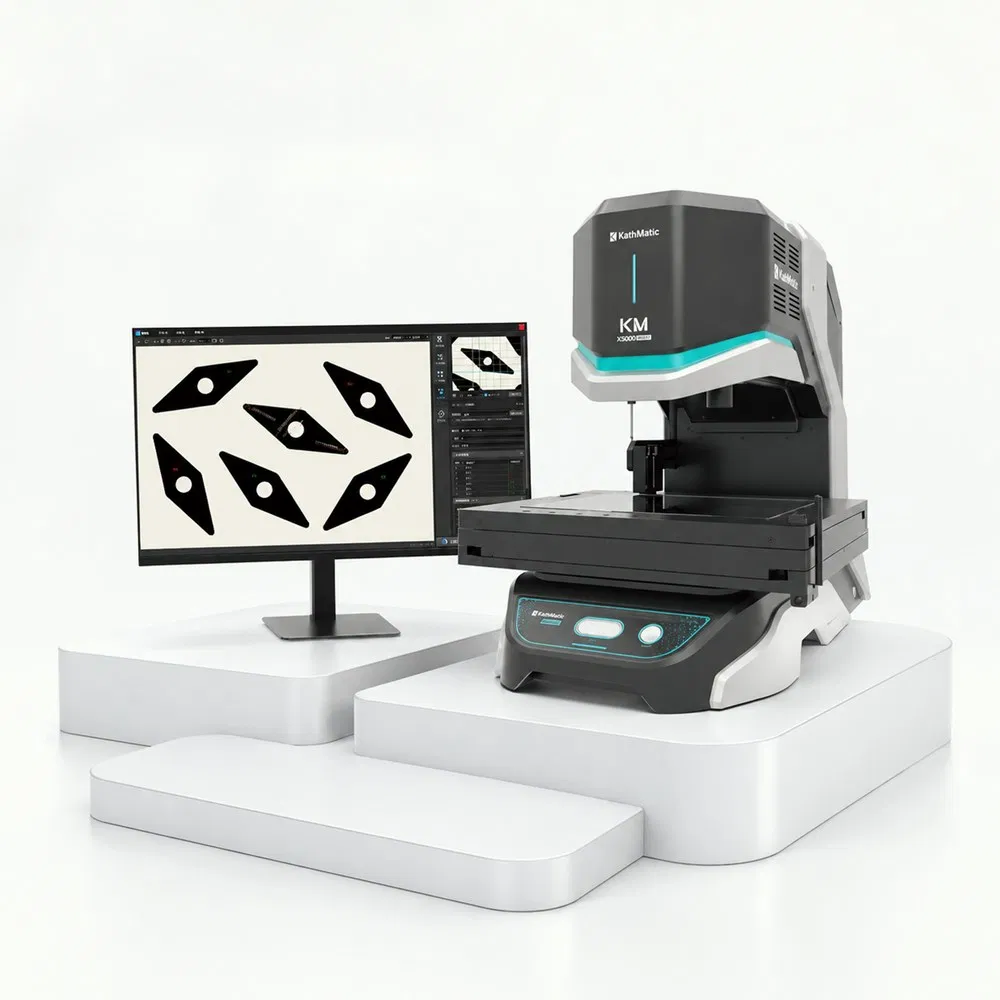

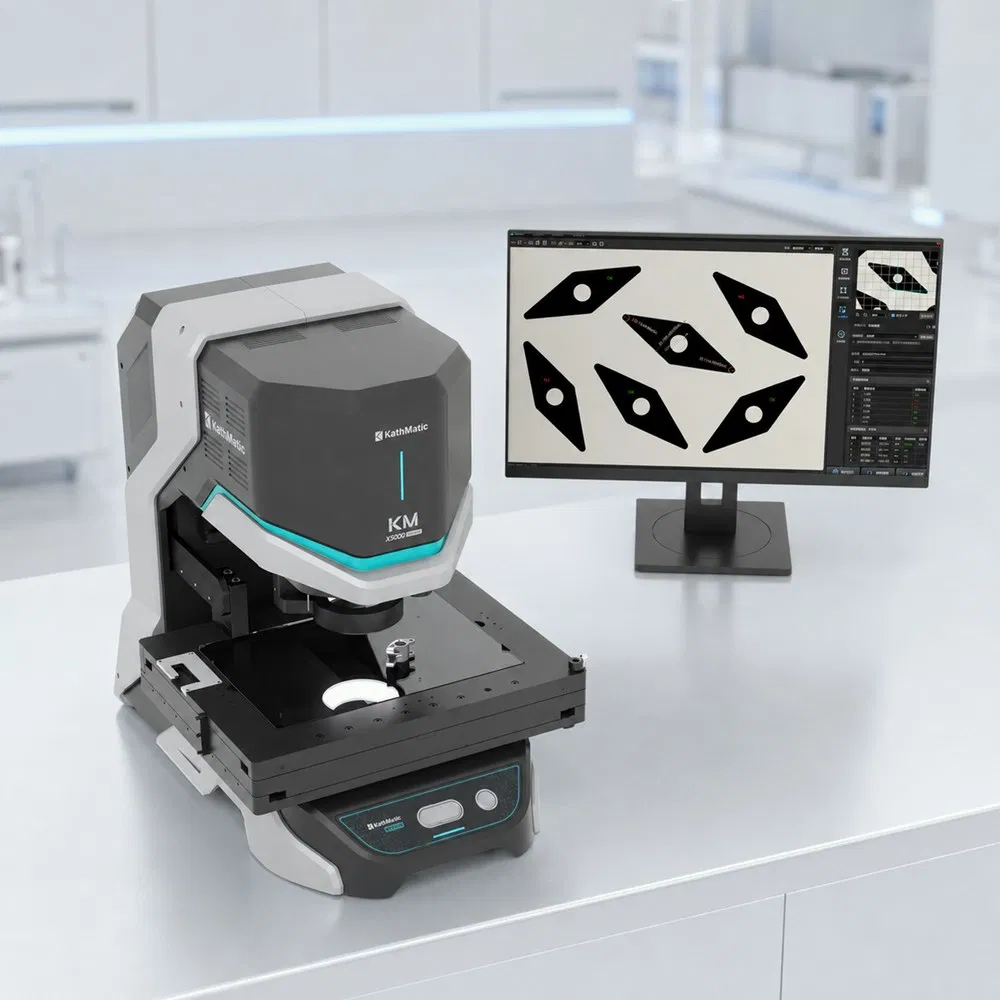

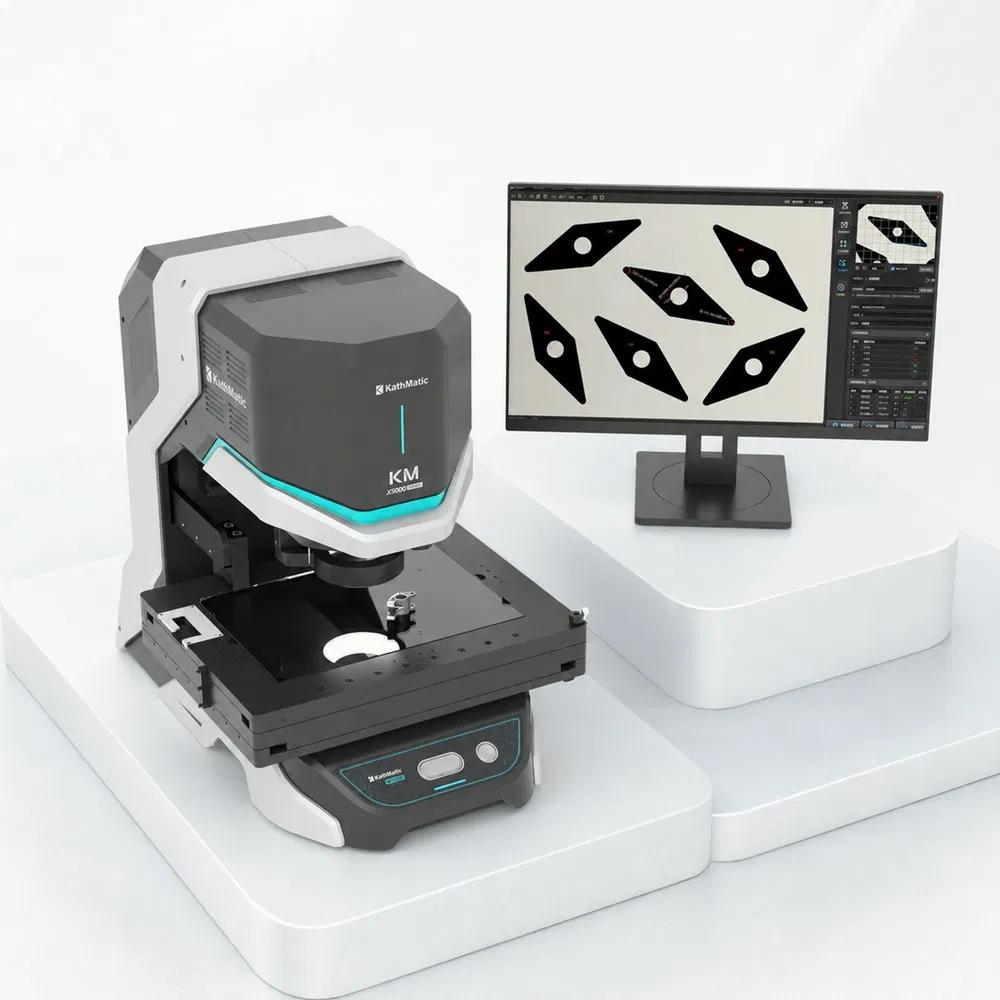

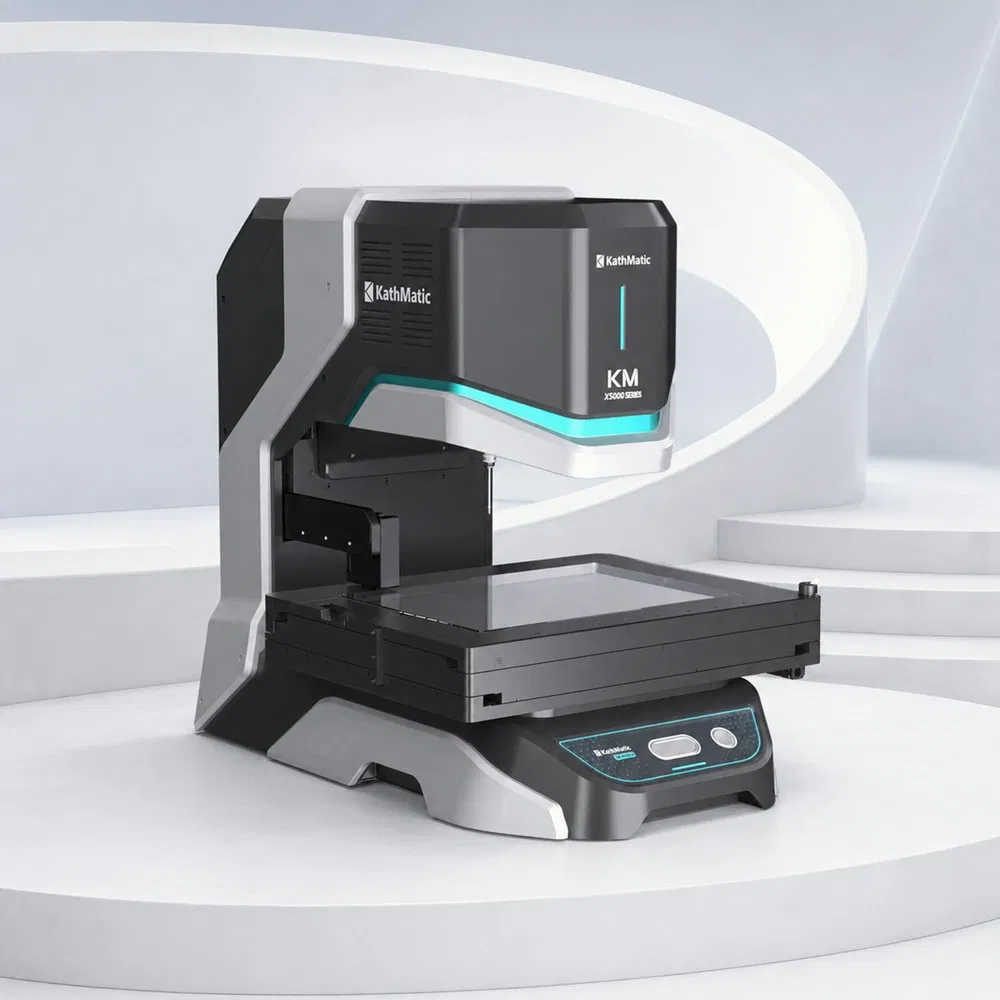

Gambar Produk dari Mesin Pengukuran Video Manual yang Mudah Dioperasikan untuk Tugas Pengendalian Kualitas Rutin di Pabrik Kecil
-
Mesin Pengukuran Video Manual yang Mudah Dioperasikan untuk Tugas Pengendalian Kualitas Rutin di Pabrik Kecil -
Mesin Pengukuran Video Manual yang Mudah Dioperasikan untuk Tugas Pengendalian Kualitas Rutin di Pabrik Kecil -
Mesin Pengukuran Video Manual yang Mudah Dioperasikan untuk Tugas Pengendalian Kualitas Rutin di Pabrik Kecil -
Mesin Pengukuran Video Manual yang Mudah Dioperasikan untuk Tugas Pengendalian Kualitas Rutin di Pabrik Kecil -
Mesin Pengukuran Video Manual yang Mudah Dioperasikan untuk Tugas Pengendalian Kualitas Rutin di Pabrik Kecil -
Mesin Pengukuran Video Manual yang Mudah Dioperasikan untuk Tugas Pengendalian Kualitas Rutin di Pabrik Kecil
Temukan Produk Serupa
Deskripsi Produk
Alat berat utama
| ||||||||
Contoh
|
SERI KM-X5000
| |||||||
Prinsip pengukuran
|
Pencitraan optik Telosentris
| |||||||
Spectral yang tegas
| ||||||||
Probe kontak
| ||||||||
Kamera
|
Kamera presisi tinggi
|
Kamera lebar
| ||||||
Piksel
|
25 juta
| |||||||
Spektrum
|
Mono
|
Warna, Mono
| ||||||
Single/mm
|
6x6
|
25x25
| ||||||
Menjahit/mm
|
306x206
|
325x225
| ||||||
Akurasi pengukuran satu kali/μm
|
≤±0.7
|
≤±2
| ||||||
Akurasi pengukuran jahit/μm
|
Jahitan sumbu tunggal≤1.8+L/50
| |||||||
Jahitan dua sumbu≤2.8+L/50
| ||||||||
L menyatakan panjang pengukuran, dengan satuan dalam mm
| ||||||||
Memiliki rentang pemindaian/mm
|
220x170
| |||||||
Pencahayaan
|
Lampu coaxial putih
| |||||||
Lampu ring empat warna yang dapat disetel dalam empat zona
| ||||||||
Empat zona yang dapat disesuaikan dengan lampu empat-area
| ||||||||
Lampu paralel bawah empat warna
| ||||||||
Setiap zona dapat dikontrol secara independen untuk pembukaan dan penutupan
| ||||||||
Warna dan intensitas dapat disesuaikan
| ||||||||
Sumber lampu ring mendukung rebound keselamatan otomatis
| ||||||||
Mendukung penerangan otomatis
| ||||||||
Mendukung ekspansi sumber cahaya
| ||||||||
Sumbu Z fokus
|
Auto fokus, fokus manual
| |||||||
Rentang XY bisa digerakkan/mm
|
300x200
| |||||||
Interval pemindaian tahapan XY/μm
|
1-500μm
| |||||||
Metode berkendara tahapan XY
|
Motor linear
| |||||||
Lensa laser
| ||||||||
Contoh
|
KM-LN001
|
KM-LN002
|
KM-LN003
|
KM-LN004
|
KM-LN005
|
KM-LN006
| ||
Kisaran pengukuran/μm
|
±50
|
±200
|
±600
|
±1300
|
±2000
|
±5000
| ||
Resolusi ketebalan film/μm
|
5
|
20
|
60
|
130
|
200
|
500
| ||
Sudut fitur maksimal yang dapat diukur
|
±46.5
|
±43
|
±32
|
±31
|
±21
|
±13
| ||
Fungsi
|
Mendukung pengalihan yang dikontrol perangkat lunak
| |||||||
Mendukung rebound keselamatan otomatis
| ||||||||
*setiap model seri KM- dapat dilengkapi dua tipe
| ||||||||
Berbagai produknya telah menerima berbagai penghargaan, termasuk "Golden Taint Award" yang dikeluarkan oleh masyarakat Tionghoa untuk Teknik Optik, "Top sepuluh Imajative Apacles Award" dari Forum Industri Inovasi Universitas Tsinghua yang unggul, serta Hadiah kedua dari Ilmu pengetahuan.
Banyak digunakan di semikonduktor, baterai lithium, fotovoltaic, intelligent manufacturing, 3C,high-end manufacturing, pengerjaan dengan mesin dan produksi yang akurat, serta ladang lainnya.
A1:harga bervariasi tergantung pada model dan konfigurasi yang berbeda. Berikan informasi kontak Anda, dan saya akan meminta teknisi teknis yang bersangkutan memberikan penawaran berdasarkan kebutuhan Anda
Q2:Apakah perangkat lunak untuk peralatan kompatibel?
A2:Ya, perangkat lunak untuk peralatan ini dikembangkan secara internal dan dikemas dengan peralatan ini, sehingga memungkinkan penggunaan seumur hidup.
Bisakah kustomisasi dan perubahan sesuai kebutuhan saya?
Ini tergantung pada situasi tertentu. Harap berikan persyaratan spesifik Anda, dan kami akan menilai apakah kami dapat memenuhi persyaratan tersebut.
Q3:Industri apa yang digunakan sebagai produk Kathatik terutama di?
A3:Semiconductor, 3c Electronics, lithium battery, fotovoltaic, Precision MOLD, penelitian dan universitas dalam bidang otomotif, medis. Ukur kemasan chip, cacat bola solder, komponen ponsel, komponen kutub baterai, goresan cetakan, Peralatan medis, dll. Jika Anda memiliki kebutuhan pengukuran tertentu, Anda dapat menghubungi layanan pelanggan online kami untuk menghubungkan Anda dengan teknisi teknis.
Q4:ada peralatan apa yang masing-masing model Kathatik KM, KC, KS, KN, dan KV?
Seri A4:KM: Sistem Pengukuran Gambar 3D Otomatis (2D+3D + Ultra-Depth of field + Confocal + Film Thickness), dilengkapi pengukuran flash batch dan otomatisasi penuh
Seri KC: Mikroskop pengukuran presisi 1-in-3, mampu mengukur topografi skala memperlihatkan/pengukuran ketebalan gambar/film, yang umumnya digunakan dalam semikonduktor dan tahi lalat.
Seri KS: Mikroskop Digital 3D ultra DOF, yang menampilkan kedalaman bidang, jahitan definisi tinggi, dan observasi yang sangat-nya, yang umumnya digunakan dalam penelitian ilmiah dan inspeksi kualitas.
KN Series: Ultra DOF 3D Microscopy Module, untuk otomatisasi garis produksi dan deteksi kerusakan.
Seri KV: Vibrometer Laser Doppler infra merah, untuk pengukuran getaran, perpindahan, dan frekuensi non-kontak.
Tentang Pemasok
Pemasok ini telah diaudit oleh CTI. Verifikasi laporan di situs web resmi CTI dengan ID "QIP-ASI2641067". Item yang ditandai "
" disertifikasi.
Profil Perusahaan
Nanjing Katharmatic Technology Co., Ltd. (Kathatik), yang berlokasi di Danau Jiulong yang indah di Nanjing, merupakan anak perusahaan yang dimiliki sepenuhnya oleh Nanjing Mumiuxili Technology Co., Ltd. Dan perusahaan nasional yang berteknologi tinggi.
Merek Kathatik telah lama berkomitmen pada teknologi pengukuran optik yang sangat presisi dan mutakhir. Perusahaan itu secara berurutan menyatukan tiga lini produk: Pengukuran interferon laser, pengukuran mikroskopik ultra tinggi AI-3D super presisi, dan pengamatan mikroskopik ultra-tinggi AI-3D, bersama dengan lebih dari sepuluh rangkaian produk.
Produk-produknya telah menerima berbagai penghargaan, termasuk "Golden Tasiapkan Award" yang dikeluarkan oleh masyarakat Tionghoa untuk Teknik Optik, "Top sepuluh Improdisations Award" dari Forum Industri Inovasi Universitas Tsinghua terkemuka, dan Penghargaan kedua dari Science and Technology Award dari Jiangsu Provincial Industry Society. Banyak digunakan di semikonduktor, baterai lithium, fotovoltaic, intelligent manufacturing, 3C, manufaktur kelas atas, pemesinan dan manufaktur presisi, dan bidang lain.
Kathatik saat ini lebih dari 100 orang personil R&D, yang mana lebih dari 60 persen boleh gelar master maupun doctor. Perusahaan ini telah membangun pabrik manufaktur cerdas yang "Moma 1" dan "Moma 2" satu pabrik pemesinan ultra-presisi, dua pusat R&D, dan memiliki kantor cabang di 12 kota yang tersebar di seluruh negeri, sehingga mampu melayani pelanggan dengan cepat dan berkualitas tinggi di seluruh negeri. Setelah hampir satu dekade mengalami perkembangan, Kathatik telah menjadi suatu kekuatan baru dalam instrumen presisi optik kelas atas dalam negeri yang menggabungkan
peralatan inspeksi “R&D, manufakturnya, dan sales” KatatMatic yang sudah disesuaikan, serta 11 sektor industri dan penelitian ilmiah, dengan solusi standard yang disesuaikan untuk mengatasi masalah industri yang unik. Portofolio klien kami mencakup perusahaan terkemuka di semikonduktor, baterai lithium, fotovoltaic, mesin presisi, industri medis dan angkasa, di samping ratusan universitas tingkat atas dan laboratorium kunci nasional.
Peralatan terintegrasi kami memenuhi semua kebutuhan pengujian termasuk pengukuran dimensi 2D, pemindaian topografi 3D, penghitungan ketinggian/langkah/volume, deteksi ketebalan film multi-lapis dan identifikasi cacat mikro AI.
Sistem Pengukuran Gambar Auto-3D 1, KM-X5000
, perangkat industri unggulan yang mengintegrasikan profilometer, instrumen visi 2D, mikroskop ultra-DOF, penguji alat pengukuran koordinat dan tester ketebalan film.
Modul Microscopy 3D kN-X5000, Ultra DOF
3D BERUPA unit penglihatan tertanam yang ringkas dan dirancang khusus untuk lini produksi otomatis. 2 Fitur ini memiliki zoom optik elektrik 10 tingkat dan lensa tujuan yang dapat ditukar, mulai dari 20X hingga 10, 000X, mendukung langkah sintesis kedalaman 0.1μm minimum, jahitan gambar tanpa hambatan dan output awan titik 3D berwarna nyata.
2, KC-X3000 3 dalam 1 mikroskop pengukuran presisi
SEBUAH perangkat presisi kelas lab yang menggabungkan spektrum yang tegas, ultra-DOF, dan teknologi pengukuran kontak untuk pengujian topografi sub-mikron. Dioptimalkan untuk bahan baru, keramik, komponen optik, dan implan medis, alat ini mengukur ughness mikro, tinggi langkah dan ketebalan film transparan multi-lapis, dengan pengaturan indeks bias yang dapat disesuaikan dan visualisasi puncak gelombang pantul.
4, KS-X5000 Ultra DOF 3D Digital mikroskop
suatu model ringan desktop yang hemat biaya untuk kontrol kualitas industri umum, perangkat keras yang akurat, dan pengamatan bahan.
5, viaduk Doppler laser inframerah KV-X300
menjalankan pengujian amplitudo bebas kerusakan pada amplitudo getaran dan frekuensi di komponen mikro, komponen luar angkasa, dan cetakan presisi.
Tentang Pabrik Kami & Latar Belakang Bisnis
-
Jenis Usaha
- Produsen/Pabrik & Perusahaan Dagang
- Alamat
- First Floor, Building B, Fangyuan South Road No. 99, Jiangning Development Zone, Nanjing, Jiangsu, China
-
Area Pabrik
- 3580 meter persegi
-
Jumlah Karyawan
- 294
-
Modal Terdaftar
- 10,000,000 RMB
-
Waktu Pengiriman Rata-rata
- Waktu Pengiriman Puncak Musim: 1-3 bulan, Waktu Pengiriman di Luar Musim, 1-3 bulan
-
Pelabuhan Terdekat
- Shanghai Port
-
Mitra Rantai Pasokan
- 51
Kapasitas Produksi Kami & Keahlian Teknis
- Produk Utama
- Mikroskop Digital, Mikroskop Optik, 3D Mikroskop, Mikroskop Laser, Profiler, Mikroskopi Konfokal, Interferometer Cahaya Putih, Vibrometer Doppler Laser, Penguji Kekasaran Tanpa Kontak, Vibrometer Doppler
-
Jalur Produksi
- 4
-
Mesin Produksi
- CNC Centre
-
Inspektur QA/QC
- 8 people
-
Jenis Inspeksi untuk Produk Jadi
- 100% inspeksi(Inspeksi visual & Pemeriksaan fungsi)
-
Metode Pemeriksaan untuk Produk Jadi
- Memiliki instruksi dan diikuti secara seragam
-
Opsi Kustomisasi
- Kustomisasi dari Sampel, Kustomisasi dari Desain, Kustomisasi Penuh, Kustomisasi Kecil, Kustomisasi yang fleksibel
-
Layanan ODM Tersedia
- Ya
-
R&D Insinyur
- 56 people
-
Ketertelusuran Bahan Baku
- Ya
Pengalaman Industri Kami & Catatan Bisnis Global
- Pasar Utama
- Amerika Utara, Amerika Selatan, Eropa Timur, Asia Tenggara, Afrika, Oceania, Timur Tengah, Asia Timur, Eropa Barat
-
Produk Baru yang Diluncurkan Tahun Lalu
- Ya
Sertifikasi dan Standar Kami & Pengakuan Industri
-
Sertifikasi Sistem Manajemen
- ISO9001:2015, ISO45001:2018, ISO14001, Lainnya
Tanya jawab umum
- Apa saja lima fungsi utama yang terintegrasi dalam mikroskop pengukur presisi KM series yang menggabungkan lima fungsi dalam satu perangkat?
- Mengintegrasikan lima fungsi inti: mikroskop dengan kedalaman bidang ultra lebar, alat pengukur gambar, analis ketebalan film, alat pengukur koordinat, dan mikroskop konfokal.
- Berapa rentang pergerakan KM-X5000A?
- Rentang pergerakan platform XY adalah 300 * 200mm, rentang pergerakan sumbu Z adalah 100mm.
- Apa keuntungan dari mode pengujian cepat satu klik untuk peralatan KM?
- Tidak perlu penempatan, tidak perlu perataan, dapat diukur secara acak, mendukung deteksi cepat dalam jumlah besar.
- Di industri mana peralatan KM dapat diterapkan?
- Cocok untuk industri seperti elektronik, semikonduktor, otomotif, medis, jam tangan, perangkat keras presisi, plastik dan karet.
- Apa perbedaan antara peralatan seri KM dan perangkat pencitraan biasa?
- Seri KM adalah perangkat terintegrasi yang menggabungkan lima fungsi: mikroskop dengan kedalaman bidang ultra lebar, alat pengukur gambar, analis ketebalan film, sistem koordinat tiga dimensi, dan mikroskop konfokal. Perangkat ini tidak hanya dapat mengukur dimensi dua dimensi, tetapi juga mendeteksi struktur tiga dimensi, ketebalan film, morfologi permukaan, dan kekasaran; perangkat pencitraan kelas bawah biasa hanya dapat mengukur dimensi bidang dengan fungsi sederhana, akurasi rendah, dan skalabilitas yang buruk.
- Industri dan produk apa yang paling cocok untuk seri KM?
- Digunakan secara luas dalam industri elektronik, semikonduktor, suku cadang otomotif, aksesori medis, jam tangan, mesin presisi, perangkat keras presisi, plastik dan karet, yang mengkhususkan diri dalam pengujian presisi tinggi skala besar untuk berbagai komponen standar kecil dan komponen presisi.
- Berapa banyak mode pengukuran yang ada untuk peralatan KM, dan apa yang dapat diukur secara terpisah?
- Terdapat tiga mode utama: Mode pengujian cepat satu klik, digunakan untuk deteksi cepat dimensi 2D dalam jumlah besar dari benda kerja; Mode pengukuran probe, mendeteksi struktur tiga dimensi yang kompleks seperti ketinggian, lubang dalam, dinding samping, dan langkah; Mode pemindaian morfologi mengandalkan teknologi konfokal spektral untuk mendeteksi kontur 3D, kekasaran, kerataan, dan ketebalan film transparan.
- Berapa banyak benda kerja dan fitur yang dapat dideteksi dalam satu pengujian cepat KM dengan satu klik?
- Hingga 1000 benda kerja dan 5000 fitur pengukuran dapat diukur secara bersamaan dalam satu operasi. Dalam skenario pengambilan sampel produksi skala besar dan inspeksi penuh, efisiensi deteksi jauh lebih tinggi daripada instrumen pencitraan manual tradisional.
- Apakah bagian logam yang sangat reflektif dan bagian plastik transparan dapat diukur secara normal dengan peralatan KM?
- Tentu. Peralatan ini dilengkapi dengan lampu paralel koaksial, lampu cincin empat zona yang dapat disesuaikan dengan empat warna, lampu celah, dan kombinasi sumber cahaya bawah, yang dapat disesuaikan secara fleksibel sesuai dengan material benda kerja dan tingkat refleksi. Semua jenis material dapat ditampilkan dengan jelas.
- Apakah pengukuran probe kontak dengan peralatan KM dapat merusak benda kerja plastik dan karet yang lunak?
- Jangan khawatir. Di satu sisi, pencitraan tanpa kontak dan deteksi mode konfokal dapat digunakan; Di sisi lain, probe menggunakan desain gaya pengukuran ultra rendah, dan pengukuran kontak tidak akan menekan atau menggores benda kerja yang lunak.
- Apakah perangkat ini dapat mengukur posisi seperti lubang dalam, lubang buta, dan dinding dalam yang tidak dapat dideteksi oleh instrumen pencitraan tradisional?
- Tentu. Dengan mengandalkan mode pengukuran probe khusus, dimungkinkan untuk menembus lubang dalam dan buta dan secara akurat mendeteksi ukuran titik buta dalam pengukuran optik tradisional seperti aperture, kedalaman, dan ketebalan dinding samping.
