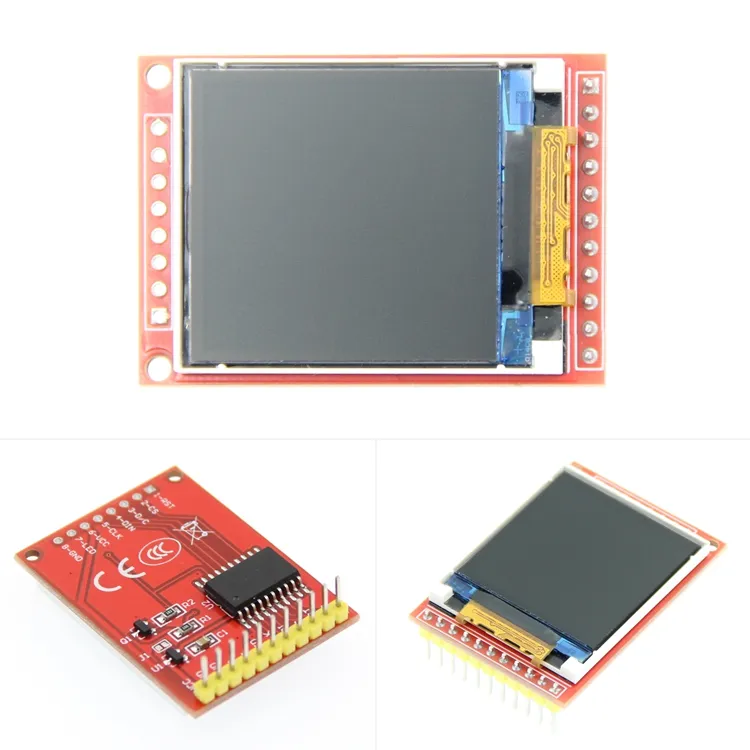

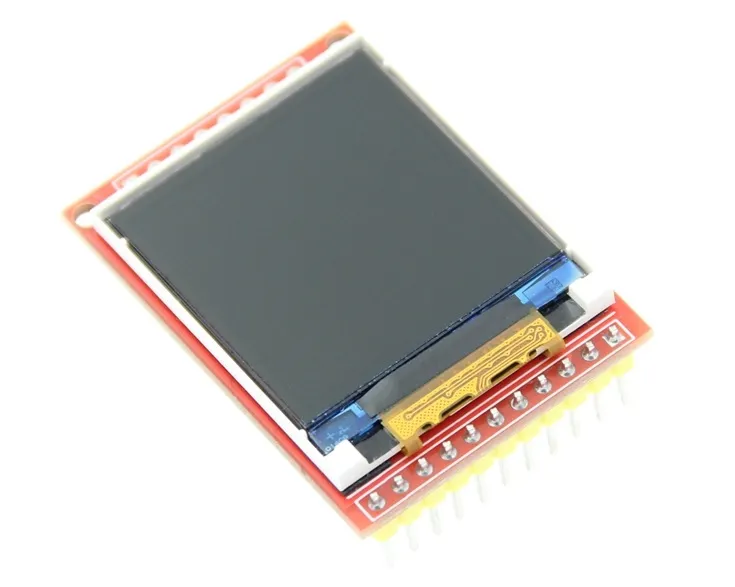

Modul SPI SPI Modul 128X128 Resolusi SPI 1.44 inci Modul Tampilan LCM persegi
-
- 11 thn
Hubungi Pemasok
Fitur Unggulan Produk
- Opsi Kustom: Tersedia ukuran layar, resolusi, jenis tampilan, dan dimensi PCB yang dapat disesuaikan.
- Layanan Desain Gratis: Dukungan desain gratis untuk logo, warna, dan ide-ide khusus.
- Pengiriman Sampel Cepat: Sampel siap dalam 1 minggu; sampel khusus dalam 1-2 minggu.
- Kecepatan Produksi Massal: Produksi massal selesai dalam 3-4 minggu.
- Standar Kualitas Tinggi: Memenuhi standar ISO 9001 dan RoHS, dengan inspeksi 100% sebelum pengiriman.
- Tampilan Warna Kaya: Layar TFT 1,44 inci yang mendukung 16-bit RGB dengan 65.000 warna.
- Antarmuka SPI: Antarmuka SPI 4-kawat yang hanya membutuhkan beberapa pin input/output (IO) untuk koneksi.
- Ekspansi Kartu SD: Slot kartu SD bawaan untuk ekspansi fungsi yang mudah.
Atribut produk
- Kustomisasi
- Tersedia
- Penggunaan
- Small-sied, tampilan spi
- Tipe
- Warna
- Tidak. Model.
- MAR1441
- Waktu Respons
- 10 md
- Sudut Tampilan
- TN＋STIKER
- Teknologi Tampilan
- TFT
- Disesuaikan
- Disesuaikan
- ukuran layar
- 1.44"
- resolusi
- 128*128
- tipe tampilan
- tn
- ukuran pcb modul
- 31,49x43,95mm
- area aktif
- 23,40x23,40 mm
- kecerahan
- 26,2x27,2mm
- driver ic
- st7735 s.
- antarmuka
- antarmuka spi 4-line
- Spesifikasi
- rohs
- Merek Dagang
- ronbo
- Asal
- Shenzhen, China
- Kode HS
- 901383010
- Kapasitas Produksi
- 500000
- Ukuran Paket
- 5.00cm * 4.00cm * 1.00cm
- Berat Kotor Paket
- 0.015kg
Pengiriman
Perlindungan Perdagangan Daring
- Jaminan Pembayaran
-
Pembayaran yang dilindungi platform dengan dukungan pengembalian untuk masalah pesanan yang memenuhi syarat
- Logistik Platform
- Pelacakan pengiriman yang lebih jelas dengan logistik yang didukung platform
- Layanan Inspeksi
- Pemeriksaan pra-pengiriman opsional untuk pemeriksaan kualitas dan kuantitas
- Setelah Penjualan & Penanganan Sengketa
- Penyelesaian sengketa yang dibantu platform, termasuk pengembalian dana atau pengembalian barang jika berlaku
Hanya pesanan yang dilakukan dan dibayar melalui Made-in-China.com Secured Trading yang memenuhi syarat untuk perlindungan pembayaran dan platform services yang sesuai.
Gambar Produk dari Modul SPI SPI Modul 128X128 Resolusi SPI 1.44 inci Modul Tampilan LCM persegi
-
Modul SPI SPI Modul 128X128 Resolusi SPI 1.44 inci Modul Tampilan LCM persegi -
Modul SPI SPI Modul 128X128 Resolusi SPI 1.44 inci Modul Tampilan LCM persegi -
Modul SPI SPI Modul 128X128 Resolusi SPI 1.44 inci Modul Tampilan LCM persegi -
Modul SPI SPI Modul 128X128 Resolusi SPI 1.44 inci Modul Tampilan LCM persegi -
Modul SPI SPI Modul 128X128 Resolusi SPI 1.44 inci Modul Tampilan LCM persegi -
Modul SPI SPI Modul 128X128 Resolusi SPI 1.44 inci Modul Tampilan LCM persegi
Temukan Produk Serupa
Deskripsi Produk
Driver LCD SPI Modul 1.44 inci 12X128 Resolution SPI Board Square LCM Display Module (Modul Tampilan LCM Bujur Sangkar)
Spesifikasi Produk:
- Layar warna 1.44-inci, mendukung tampilan warna 16BIT RGB 65K, menampilkan warna yang kaya
- Resolusi 128X128, tampilan jernih
- Dengan menggunakan bus serial SPI, cukup beberapa iOS untuk menerangi layar
- Dengan slot kartu SD untuk ekspansi fungsi dengan nyaman
- Menyediakan pustaka yang mendasari dan program sampel yang kaya untuk platform Arduino, C51, dan STM32
- Standar proses militer kelas, kerja stabil jangka panjang
- Menyediakan dukungan teknis driver yang mendasari
| Nama | Parameter |
| Warna Tampilan | 16BIT WARNA RGB 65K |
| SKU | MAR1441 |
| Ukuran layar | 1.44 (inci) |
| Tipe | TFT |
| Driver IC | ST7735S |
| Resolusi | 128*128 (piksel) |
| Antarmuka Modul | Antarmuka SPI 4-Kabel |
| Lampu latar | 1 LED putih |
| Area aktif | 26,2x27,2 (mm) |

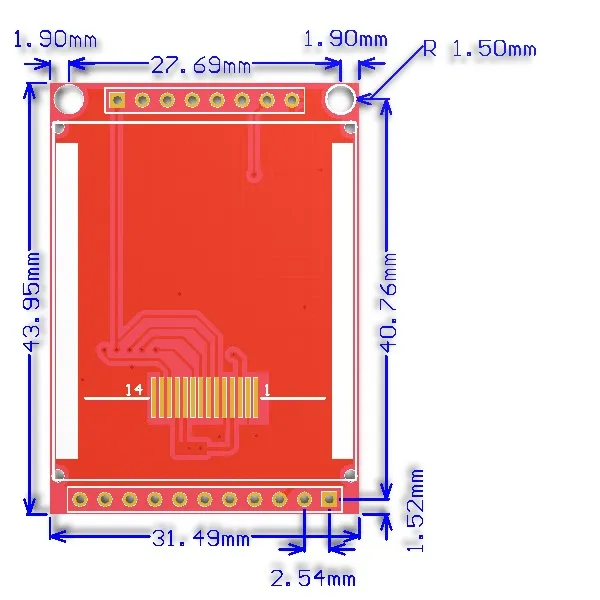

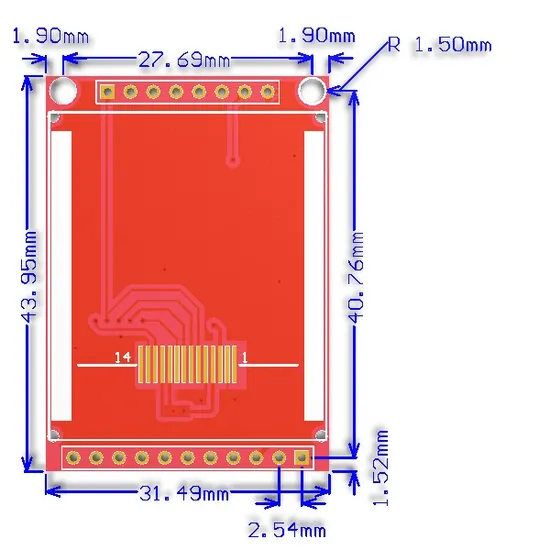

| Ukuran PCB Modul | 31,49x43,95 (mm) |
| Suhu Pengoperasian | -20 DERAJAT CELCIUS |
| Suhu Penyimpanan | -30 |
| Tegangan Operasi | 5V/3.3V |
| Konsumsi daya | TBD |
| Bobot kasar (Paket yang berisi) | 12 (g) |
Deskripsi Perangkat keras:

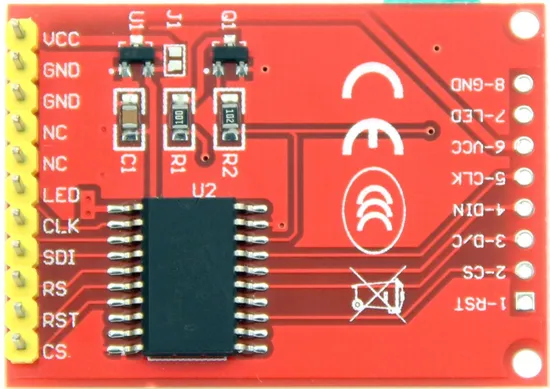

Definisi Antarmuka:
| Angka | Pin Label | Deskripsi |
| 1 | VCC | Daya LCD positif (3.3V 5V) |
| 2 | GND | Ground Daya LCD |
| 3 | GND | Ground Daya LCD |
| 4 | NC | Tidak ditentukan, dicadangkan |
| 5 | NC | Tidak ditentukan, dicadangkan |
| 6 | LED | Jika tidak dikontrol, hubungkan 3.3V selalu terang |
| 7 | CLK | Sinyal jam bus SPI LCD |
| 8 | SDI | Sinyal data tulis bus SPI LCD |
| 9 | RS | tingkat tinggi: daftar, tingkat rendah: data |
| 10 | RST | Sinyal reset LCD, setel ulang tingkat rendah |
| 11 | CS | Sinyal pemilih chip LCD, pengaktifan level rendah |

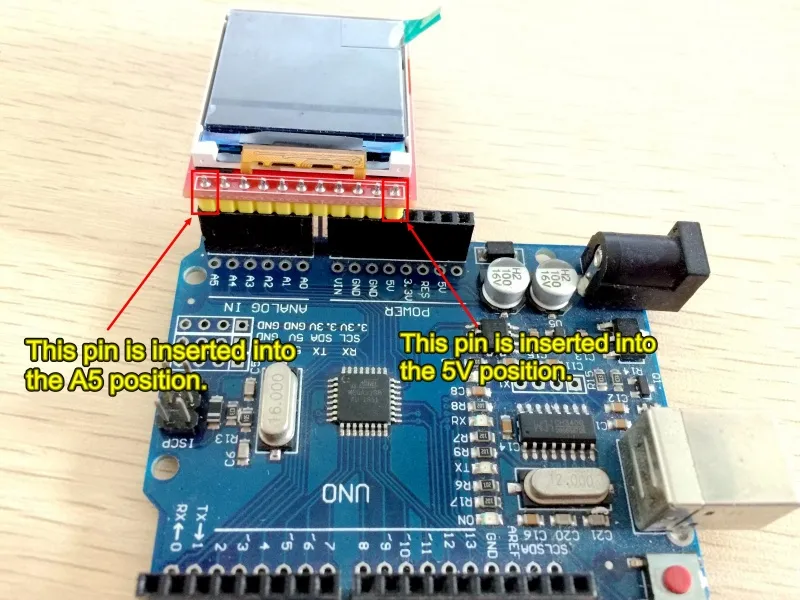

Sambungkan ke Arduino: Gambar sisipan Arduino UNO langsung

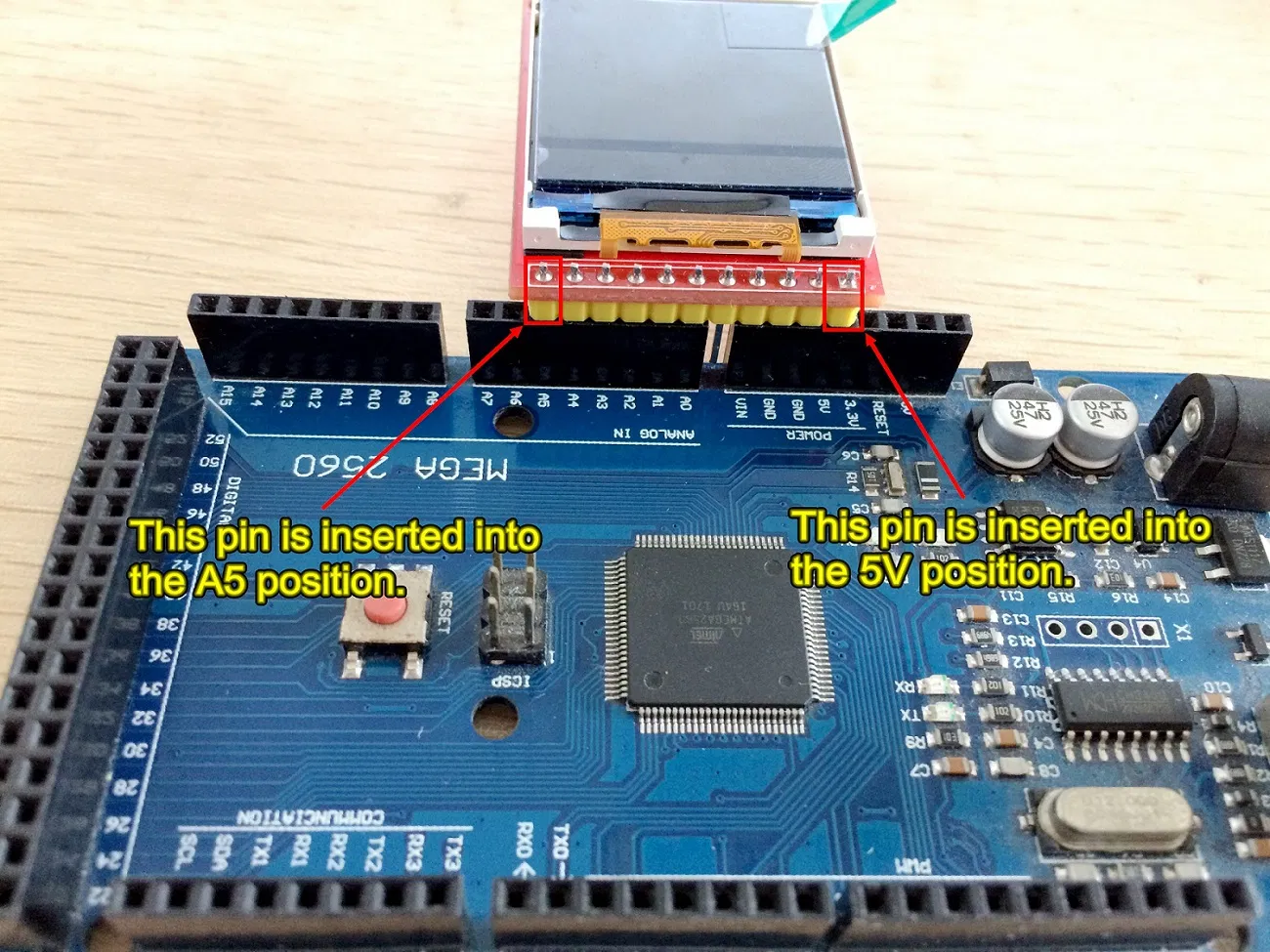

Gambar penyisipan langsung Arduino Mega2560
Produk Relativa:
Jika Anda memerlukan Arduino Display ukuran lain, harap klik Model No. Di bawah ini untuk membaca perinciannya
| Ukuran | Model No. | Resolusi | Ukuran PCB Modul (L*T mm) |
Area aktif (W*Hmm) |
Pengontrol | Kecerahan (cd/m²) |
Tipe Tampilan | Antarmuka | T/P | Keterangan |
| 1.44" | MAR1441 | 128*128 | 31,49x43,95 | 26,2x27.2 | ST7735S | 350 | TN | Antarmuka SPI 4-line | - | |
| 1.77" | MAR1801 | 128*160 | 38,30x62,48 | 28,03x35.04 | ST7735S | 350 | TN | Antarmuka SPI 4-line | - | |
| 2.0" | MAR2001 | 176*220 | 38,30x62,48 | 31,68x39,60 | ILI9225 | 350 | TN | Antarmuka SPI 4-line | - | |
| 2.2" | MAR2201 | 176*220 | 46x67,20 | 34.85x43.606 | ILI9225 | 350 | TN | Antarmuka SPI 4-line | - | |
| 2.4" | MAR2406 | 320*240 | 72.20*52.7 | 36.72*48.96 | I9341 | 350 | TN | antarmuka paralel 8-bit | RTP | |
| 2.6" | MAR2601 | 320*240 | 78.22*52.70 | 39.60*52.80 | I9341 | 350 | TN | antarmuka paralel 8-bit | RTP | |
| 2.8" | MAR2808 | 320*240 | 78.22*52.70 | 43.2*57.6 | I9341 | 350 | TN | antarmuka paralel 8-bit | RTP | |
| 3.2" | MAR1 | 480*320 | 89.92*54.25 | 45.12*67.68 | ILI9481 | 350 | TN | antarmuka paralel 16-bit | - | |
| 3.5" | MAR3501 | 480*320 | 85.49*55.63 | 48.96x73,44 | ILI9486 | 350 | TN | antarmuka paralel 8-bit | RTP | |
| 3.5" | MAR3502 | 480*320 | 85.49*55.63 | 48.96x73,44 | ILI9486 | 350 | TN | antarmuka paralel 8-bit | - | |
| 3.5" | MAR3503 | 480*320 | 85.49*55.63 | 48.96x73,44 | ILI9488 | 350 | TN | antarmuka paralel 8-bit | RTP | |
| 3.5" | MAR3513 | 480*320 | 96.60*60.30 | 48.96x73,44 | ILI9486 | 350 | TN | antarmuka paralel 16-bit | - | |
| 3.5" | MAR3515 | 480*320 | 96.60*60.30 | 48.96x73,44 | ST7796S | 350 | TN | antarmuka paralel 16-bit | - | |
| 3.8" | MAR3803 | 480*320 | 105.69*61.54 | 52,55x79,04 | ILI9486 | 350 | TN | antarmuka paralel 8-bit | RTP | |
| 4.0" | MAR3953 | 480*320 | 105.69*61.54 | 55.68*83.52 | ILI9488 | 350 | TN | Antarmuka paralel 8/16-bit | RTP | |
| 4.0" | MAR3954 | 480*320 | 96,52x61,47 | 55.68*83.52 | ST7796S | 350 | TN | antarmuka paralel 8-bit | RTP | |
| 4.0" | MAR4018 | 800*480 | 108.48*58.65 | 51.64*85.82 | NT35510 | 350 | IPS | Antarmuka paralel 8/16-bit | RTP |
