Kit di prova per la protezione da relè / Dispositivo di prova per la protezione da relè trifase
Contatta il fornitore
Punto Saliente del Prodotto
- Uscita simultanea a 6 fasi: fornisce corrente standard a 6 fasi (30A per fase) e tensione (125V per fase) per test completi.
- Modalità parallelo ad alta corrente: la connessione in parallelo consente di ottenere una corrente di 180A per test di protezione dei relè ad alta potenza.
- Funzionamento autonomo: il sistema integrato IPC con Windows XP consente il funzionamento indipendente senza la necessità di un PC esterno.
- Test sincronizzati tramite GPS: consente test sincronizzati in diverse località tramite la scheda GPS integrata.
- Resistenza dell'acciaio inossidabile: il pannello e la tastiera in acciaio inossidabile importato superano i difetti dei mouse con trackball.
- Forma d'onda ad alta precisione: la struttura DSP+FPGA genera onde sinusoidali ad alta densità con 2000 punti per garantire la precisione.
- Software di autorregolazione: il software di autorregolazione migliora la stabilità senza la necessità di regolazioni manuali tramite potenziometri.
- Alimentatore ausiliario DC: fornisce uscite a 110V (1A) e 220V (0.6A) per le esigenze di alimentazione dei relè DC.
Caratteristiche del Prodotto
- Personalizzazione
- Disponibile
- Servizio post-vendita
- supporto
- Garanzia
- supporto
- Model No.
- HM702
- Tipo
- Forza Macchina di prova
- MAXCAPACITY
- no
- Precisione Grade
- 0.5
- Carico Way
- Carico elettronico
- Caricamento in corso Metodo
- Carico dinamico
- Visualizzazione
- lcd
- Controllo
- Controllo del computer
- Peso
- 28 kg
- Fonte Di Potere
- AC220V
- Olio Cilindro Posizione
- no
- intervallo di misurazione del tempo
- 0,1 ms - 9999 s.
- precisione della misurazione
- <0,1 ms.
- tensione di fase / potenza di uscita fase di linea
- 70 va/140 va
- tempo armonico
- 1-20
- gamma di frequenza (fondamentale)
- 20 hz
- precisione di output
- 0.5 gradi
- nome del prodotto
- tester relè di produzione
- temperatura di lavoro
- -10°C~ 50°C
- Pacchetto di Trasporto
- scatola in legno con interno in schiuma
- Specifiche
- 480x350x200mm
- Marchio
- gdhm
- Origine
- Hubei, China(Mainland)
- Codice SA
- 9030820000
- Capacità di Produzione
- 200 set/mese
- Dimensioni del pacco
- 37.00cm * 57.00cm * 74.00cm
- Peso lordo del pacco
- 44.000kg
Spedizione
Protezione del Trading Online
- Garanzia di Pagamento
-
Pagamenti protetti dalla piattaforma con supporto al rimborso per problemi sugli ordini idonei
- Logistica della Piattaforma
- Tracciamento spedizioni più chiaro con logistica supportata dalla piattaforma
- Servizio di Ispezione
- Ispezione pre-spedizione opzionale per controlli di qualità e quantità
- Assistenza Post-vendita & Gestione Controversie
- Risoluzione delle controversie assistita dalla piattaforma, inclusi rimborsi o resi quando applicabile
Solo gli ordini effettuati e pagati tramite Made-in-China.com Secured Trading sono idonei alla protezione del pagamento e al relativo platform services.

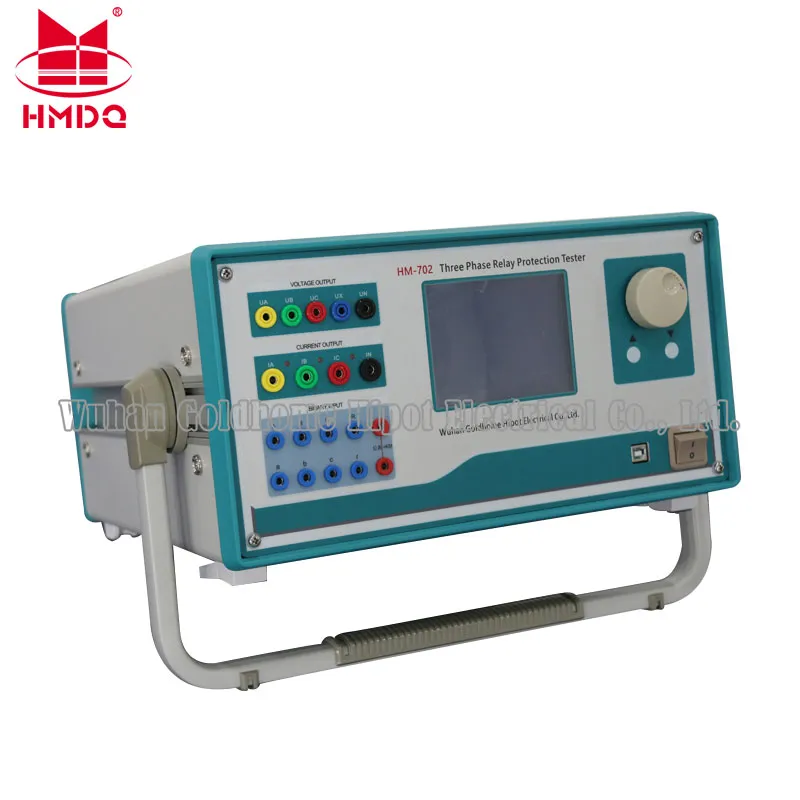

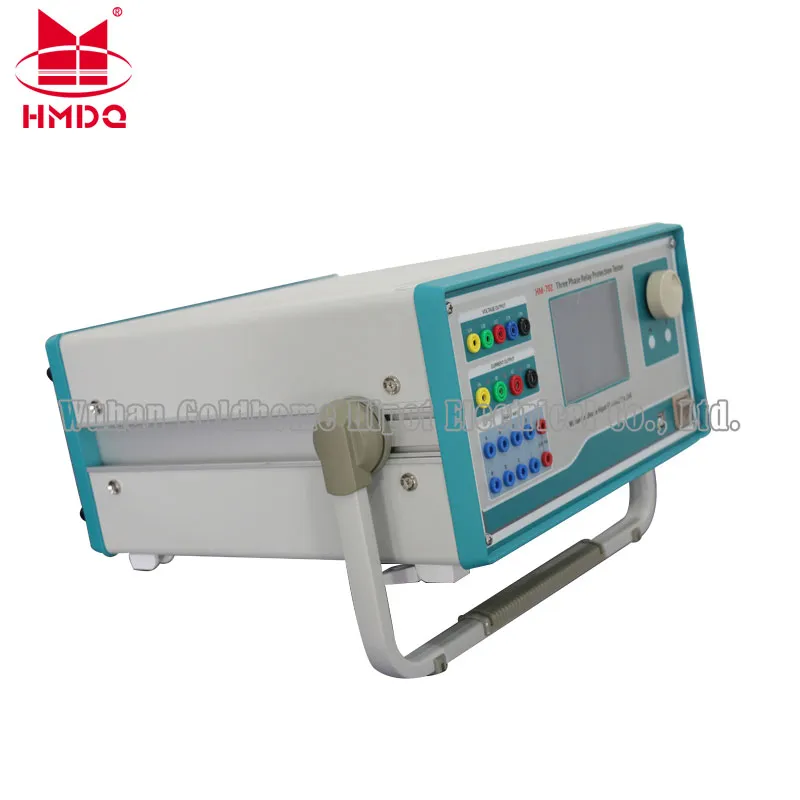

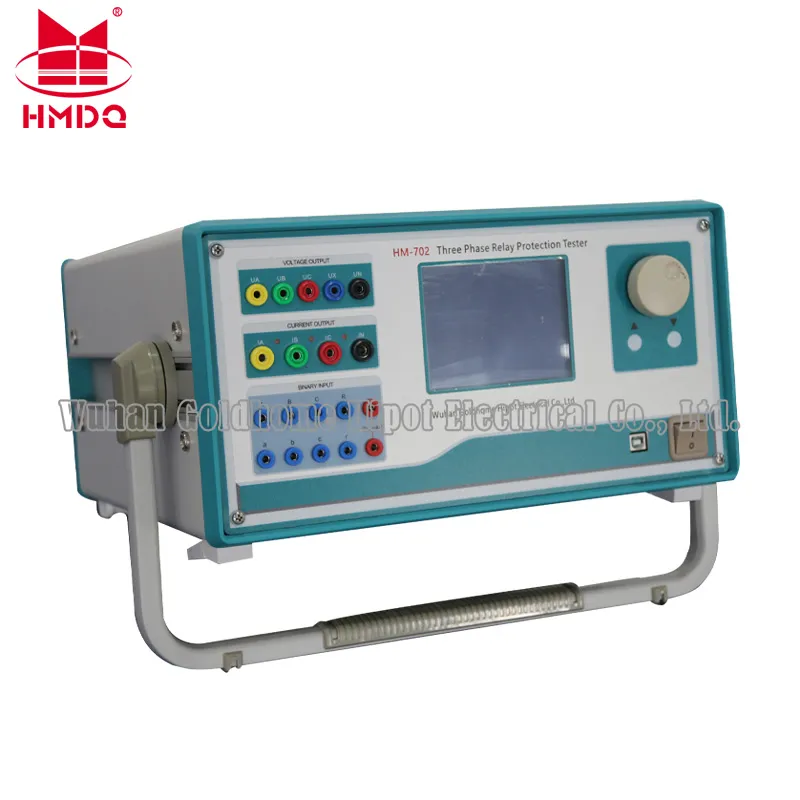

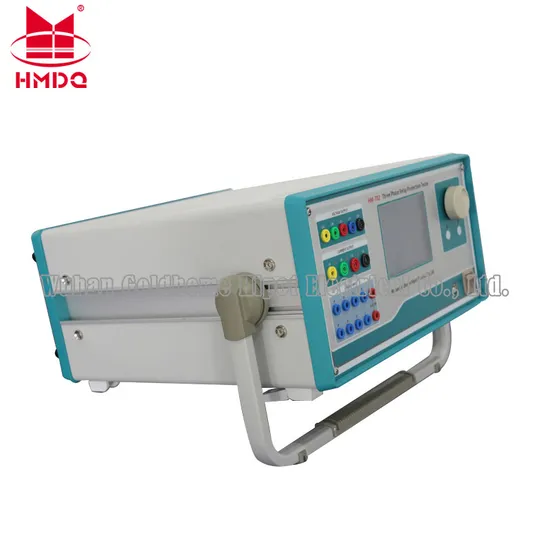

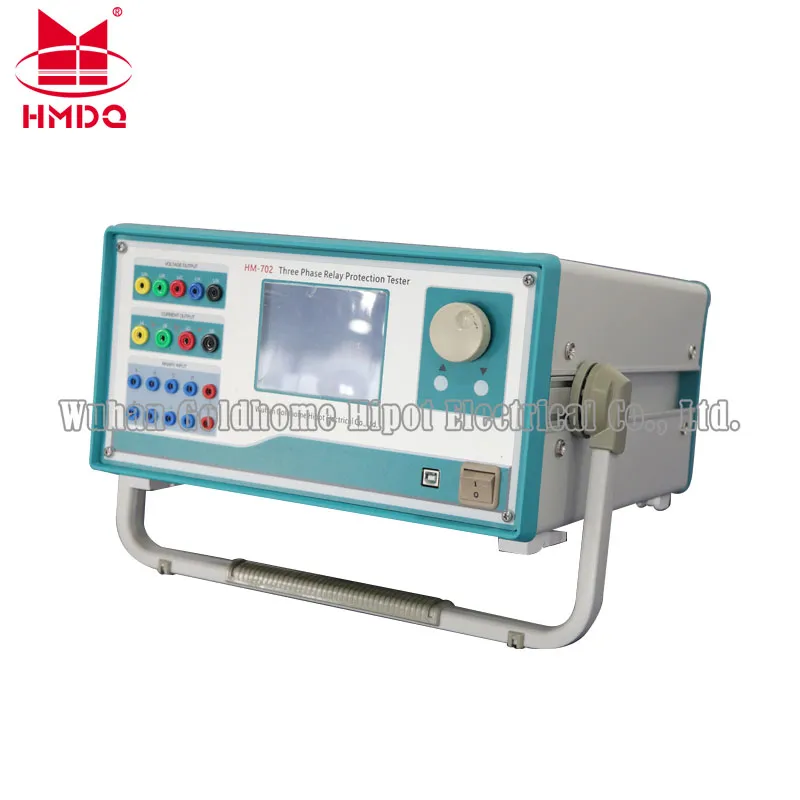

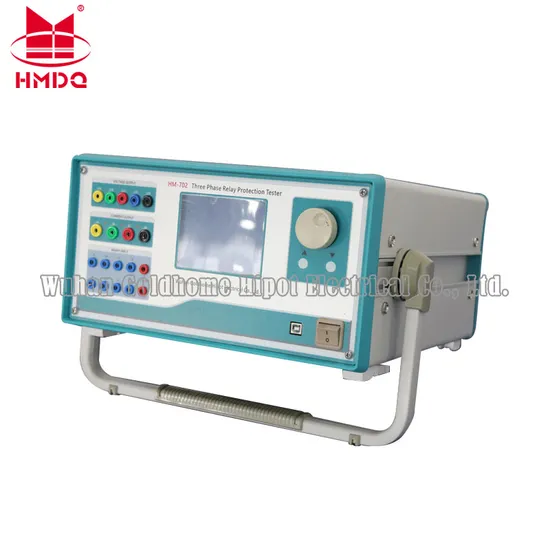

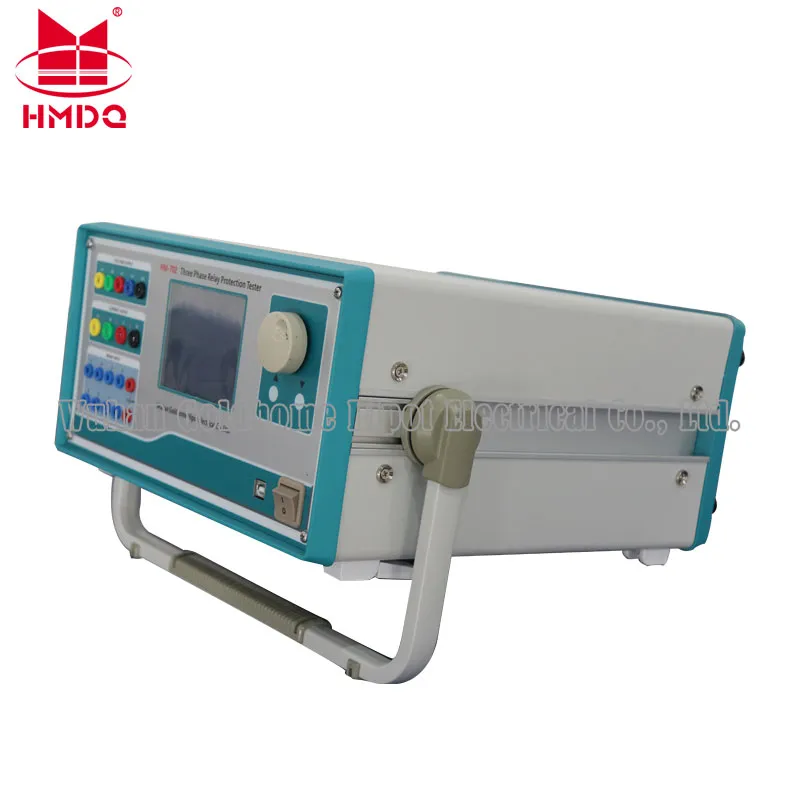

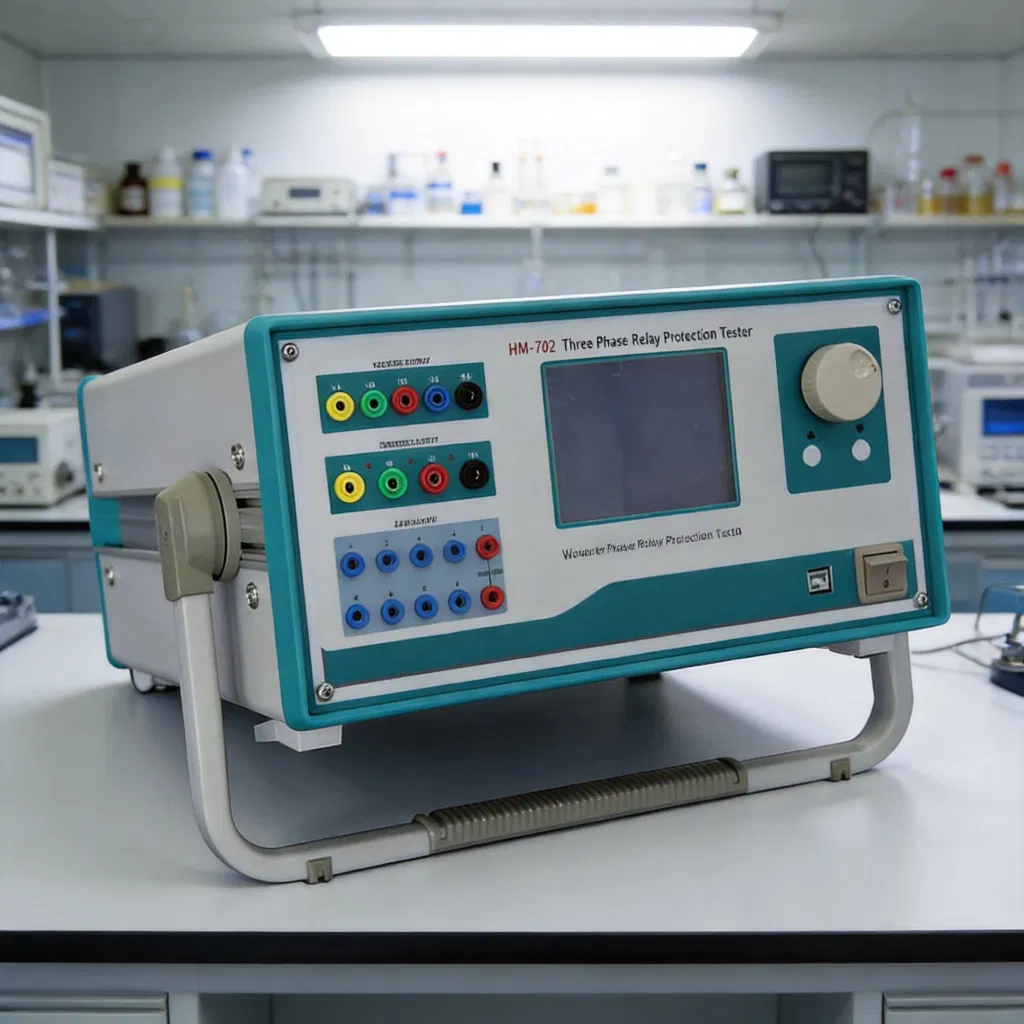

Immagini del Prodotto di Kit di prova per la protezione da relè / Dispositivo di prova per la protezione da relè trifase
-
Kit di prova per la protezione da relè / Dispositivo di prova per la protezione da relè trifase -
Kit di prova per la protezione da relè / Dispositivo di prova per la protezione da relè trifase -
Kit di prova per la protezione da relè / Dispositivo di prova per la protezione da relè trifase -
Kit di prova per la protezione da relè / Dispositivo di prova per la protezione da relè trifase -
Kit di prova per la protezione da relè / Dispositivo di prova per la protezione da relè trifase -
Kit di prova per la protezione da relè / Dispositivo di prova per la protezione da relè trifase -
Kit di prova per la protezione da relè / Dispositivo di prova per la protezione da relè trifase
Trova Prodotti Simili
Descrizione del Prodotto
Kit di prova di protezione relè/ dispositivo di prova di protezione relè trifase
Vantaggio
1.soddisfa tutti i requisiti della prova sul campo.
Il tester può emettere contemporaneamente corrente standard a sei fasi e tensione a sei fasi con corrente di 30 a/fase e tensione di 125 V/fase. Collegando la corrente a sei fasi in parallelo è possibile acquisire una corrente di 180 A. Il tester non solo può testare i relè tradizionali e i dispositivi di protezione, ma anche testare i moderni dispositivi di protezione basati su microcomputer, in particolare la protezione differenziale dei trasformatori e dei dispositivi di commutazione automatica dell'alimentazione di stand-by. I test diventano più pratici e perfetti.
2. Tutti i parametri tecnici soddisfano i criteri DL/T624-1997 specifiche tecniche delle apparecchiature di prova basate su microcomputer per la protezione da trasmissione rilasciati dal Ministero dell'industria elettrica.
3. La macchina host, che dispone di IPC (computer industriale) ad alte prestazioni, può funzionare in modo indipendente con la sua frequenza principale di 300 MHz, memoria di 128 M, disco rigido da 6-12G e sistema operativo Windows XP.
4. È stato il primo nel settore ad applicare pannelli importati in acciaio inossidabile, tastiera in acciaio inossidabile, mouse con touchpad, che supera tali difetti del mouse con trackball come difficoltà di funzionamento e soggetti a danni. Il display TFT a colori è utilizzato con una dimensione di 8.4 pollici e la sua risoluzione è di 800×600. Di conseguenza, il funzionamento complessivo della macchina portante diventa conveniente e durevole.
5. La scheda di controllo principale è di struttura DSP+FPGA, che produce un DAC a 16 bit, che può generare un'onda sinusoidale ad alta densità di 2000 punti alla settimana per un'onda fondamentale, migliorando notevolmente la qualità della forma d'onda e migliorando la precisione del tester.
6. L'amplificatore di potenza è di tipo Hi-fi lineare, che può garantire sia la precisione della bassa corrente sia la stabilità della corrente pesante.
7. Il dispositivo può accedere direttamente alla macchina PC tramite interfaccia USB, senza bisogno di alcun cavo patch.
8. Il dispositivo può essere eseguito tramite l'accesso al computer portatile, che è installato con lo stesso software, inutile per apprendere come funzionare.
9. Il dispositivo è dotato di funzione di test sincrono GPS con scheda di sincronizzazione incorporata (matching), che accede alla macchina PC tramite interfaccia RS232, in modo da poter effettuare il test sincrono scambiando due tester in luoghi diversi.
10. Il tester è dotato di una speciale c.c. indipendente con uscita di sorgente di tensione ausiliaria, le cui tensioni di uscita sono 110 V (1A), 220 V (0,6 a), allo scopo di soddisfare la necessità di alimentazione di relè CC o dispositivi di protezione.
11. Il tester ha la funzione di autoregolazione tramite software, evitando la precisione di calibrazione aprendo l'armadio per regolare il potenziometro, in modo che la stabilità della precisione sia notevolmente migliorata.
set di test relè di protezione del microcalcolatore trifase
Specifiche
Uscita corrente CA
| Uscita corrente di fase (valore effettivo) | 0~40 A. |
| Precisione di uscita | 0,5 gradi |
| uscita in corrente parallela trifase (valore effettivo) | 0~120 A. |
| Una corrente di fase a lungo termine | 10 A. |
| Potenza massima in uscita della corrente di fase | 450 VA |
| Potenza massima di uscita di 3 corrente parallela | 900 VA |
| Tempo massimo consentito di lavoro di 3 correnti parallele | 10 SEC. |
| Gamma di frequenza ( fondamentale) | 20~1000 Hz |
| Tempo armonico | 2~20 |
Uscita corrente CC
| Uscita corrente | 0~±10 a / fase, 0~±30 a / 3 paralleli |
| Precisione di uscita | 0.5 gradi |
Uscita di tensione CA
| Uscita tensione di fase (valore effettivo) | 0~120 V. |
| Precisione di uscita | 0.5 gradi |
| Uscita tensione di linea (valore effettivo) | 0~240 V. |
| Tensione di fase / potenza di uscita fase di linea | 80 VA / 100 VA |
| Gamma di frequenza (fondamentale) | 20~1000 Hz |
| Tempo armonico | 1~20 |
Uscita tensione CC
| Gamma di uscita della tensione di fase | 0~±160 V. |
| Precisione di uscita | 0.5 gradi |
| Gamma di uscita della tensione di linea | 0~±320 V. |
| Tensione di fase / potenza di uscita fase di linea | 70 VA / 140 VA |
ingresso digitale a 10 percorsi e uscita digitale a 8 percorsi
| Intervallo di misurazione del tempo | 0,1 ms ~ 9999 s. |
| precisione della misurazione | <0,1 ms. |
Informazioni sul fornitore
Questo fornitore è stato verificato da TÜV Rheinland. Puoi verificare il rapporto sul sito ufficiale di TÜV Rheinland utilizzando l’ID “MIC-ASR259015”. Gli elementi contrassegnati con “
” sono certificati.
Profilo Aziendale
Wuhan Goldhome Hipot Electrical Co., Ltd è stata fondata nel 2008, con il doppio impegno a lottare sotto più di dieci anni di diligente e di lavorare sodo e aderire allo spirito di mantenere la ricerca della verità e pragmatico, esplorando una strada professionale con sviluppo competitivo nel campo elettrico e test di potenza.
Wuhan Goldhome Hipot Electrical Co., Ltd possiede un impianto di produzione di oltre 10, 000 metri quadrati... i prodotti principali includono una fonte di potenza a scarica parziale, un sistema di test di risonanza AC con scarica parziale, un'apparecchiatura di test ad alta tensione con frequenza di scarica parziale, un tester di alta tensione AC/DC, un set di test di iniezione di corrente primaria, apparecchiature di prova isolate per utensili e altre apparecchiature di prova elettriche e di potenza. Questi prodotti sono ampiamente utilizzati nel bureau di alimentazione, centrale elettrica, costruzione di energia, ferrovia, petrolio, industria chimica, metallurgia, miniere di carbone e altri settori. Con molti anni di costante sviluppo e continua innovazione, è onorato della "impresa high-tech" nazionale, "impresa Wuhan Science and Technology 'Little Giant'" e molti altri premi
con l'atteggiamento di un inizio serio, un rigoroso controllo di qualità e prestazioni ad alta efficienza, l'adesione al concetto di sviluppo di alta qualità, Rispettando la tendenza dello sviluppo dell'industria energetica, soddisfacendo la domanda diversificata dei clienti, fornendo prodotti e servizi di test di potenza one-stop, Wuhan Goldhome Hipot Electrical Co., Ltd costruiscono un perfetto sistema di gestione della qualità per migliorare la qualità del prodotto, le prestazioni di lavoro e l'atteggiamento del servizio secondo il sistema di gestione della qualità ISO9001, per soddisfare le esigenze del cliente.
Ci sono un gran numero di esperti team di R&D nello sviluppo di sorgenti a scarica parziale ad alta tensione a frequenza variabile in Wuhan Goldhome Hipot Electrical Co., Ltd. Sta sempre rafforzando la stretta collaborazione con LA RETE DI STATO, esperti e professori della School of Electrical Engineering and Automation, Wuhan University, puntando all'avanguardia del settore, aggiornando e aggiornando costantemente la tecnologia dei prodotti, ricercando e realizzando nuovi prodotti, infrangendo molti standard internazionali. Finora, ha ottenuto più di 30 brevetti nazionali e Copyrights per software per computer.
Per quanto riguarda il sistema di test risonante a frequenza variabile a scarica parziale serie HMCXZ, la sorgente di potenza a frequenza variabile a scarica parziale e il sistema di test ad alta tensione a scarica parziale SF6, Wuhan Goldhome Hipot Electrical Co., Ltd. È la prima azienda a raggiungere la tensione più alta, il livello PD più basso nell'industria elettrica. Nel frattempo, partecipiamo alla costituzione standard con il China Electric Power Research Institute, e diventiamo la prima azienda che ha ottenuto il controllo remoto del sistema di test risonante.
Wuhan Goldhome Hipot Electrical Co., Ltd. Adotta un centro di lavoro CNC ad alta precisione, linea di produzione di avvolgimenti 3D completamente automatica e senza polvere, officina di assemblaggio senza polvere, sala di test per la schermatura ad alta tensione, vari strumenti sperimentali standard e altre serie di impianti hardware leader del settore, fornendo una garanzia affidabile per un'eccellente qualità del prodotto
nel 2021, , Wuhan Goldhome Hipot Electrical Co., Ltd. La fusione interamente controllata la società Wuhan Sangao Electrical Testing Equipment Co. Ltd che è il primo produttore nello sviluppo e nella produzione di SF6 sistema di prova ad alta tensione a scarica parziale. Sta entrando nella fase di espansione e sviluppo rapido.
La nuova era sta arrivando, con lo sviluppo della globalizzazione, Wuhan Goldhome Hipot Electrical Co., Ltd. Sempre leader la tendenza dei tempi, lottando per gli obiettivi e i sogni di diventare un produttore di apparecchiature per test ad alta tensione di prima classe, famoso a livello internazionale.
Informazioni sulla Nostra Fabbrica & sul Background Aziendale
- Indirizzo
- No. A25-1 Huading Industrial Park, Hannan District, Wuhan, Hubei, China
-
Modalità di Pagamento
- LC, T/T, D/P, PayPal, Western Union, Pagamento di piccolo importo
-
Termini commerciali internazionali (Incoterms)
- CIF, CFR, EXW
-
Tempo Medio di Consegna
- Tempi di Consegna di Alta Stagione: Entro 15 Giorni Lavorativi, Tempo di Consegna Fuori Stagione, Entro 15 Giorni Lavorativi
-
Porto Più Vicino
- Shanghai Port; Ningbo Port; Shenzhen Port; Guangzhhou Port
-
Quantità Minima d'Ordine
- 1 Set
-
Partner della Catena di Fornitura
- 10
La Nostra Capacità Produttiva & Competenza Tecnica
- Prodotti Principali
- Sistema di test risonante AC, Tester Hipot AC/DC, Analizzatore di interruttori, Set di test ad alta tensione, Tester Hipot a frequenza di potenza, Tester di trasformatori, Set di test dielettrico AC, Set di test per scariche parziali, Set di test ad alta tensione, Set di iniezione di corrente primaria
-
Linee di Produzione
- 4
-
Macchine di Produzione
- Cutting Machine, Lathe, Drilling Machine, Milling Machine, Welding Machine, Wire Winding Machine
-
Ispettori QA/QC
- 2 people
-
Tipo di Ispezione per Prodotti Finiti
- 100% ispezione(Ispezione visiva & Ispezione funzionale)
-
Metodo di Ispezione per Prodotti Finiti
- Avere istruzioni e seguirle uniformemente
-
Opzioni di Personalizzazione
- Personalizzazione da Campione, Personalizzazione da disegni, Personalizzazione Completa, Personalizzazione minore, Personalizzazione flessibile
-
Servizio ODM Disponibile
- Sì
-
Servizio OEM disponibile
- Sì
-
R&S Ingegneri
- 3 people
-
Tracciabilità delle Materie Prime
- Sì
-
La Propria Marca
- Sì
La Nostra Esperienza del Settore & Il Nostro Storico Commerciale Globale
-
Anno di Esportazione
- 17 Years
-
Mercato Principale
- Nord America, Zuid-Amerika, Europa, Zuidoost-Azië/Midden-Oosten
-
Reddito Annuale da Esportazione
- 12,540,865 RMB
-
Numero di Dipendenti per il Commercio Estero
- 3
-
Agente/Filiale all'Estero
- No
-
Nuovi prodotti lanciati nell’ultimo anno
- Sì
FAQ
- Questo tester può funzionare in modo indipendente, senza un computer?
- Sì, l'unità principale è dotata di un sistema integrato ad alte prestazioni con Windows XP, che le consente di funzionare autonomamente, con il proprio schermo e i propri controlli.
- È supportata la sincronizzazione GPS per i test a distanza?
- Sì, il dispositivo dispone di una funzione di test GPS sincronizzato che consente test sincronizzati scambiando dati tra due tester situati in luoghi diversi.
- Quali tipi di relè può testare questo dispositivo?
- Testa relè tradizionali, dispositivi di protezione e moderni dispositivi di protezione basati su microcomputer, in particolare la protezione differenziale dei trasformatori e l'interruttore dell'alimentazione di riserva.
- Qual è la classe di precisione delle misurazioni?
- La classe di precisione è 0,5, con un intervallo di misurazione del tempo da 0,1 ms a 9999 s e una precisione di misurazione inferiore a 0,1 ms.
- Il dispositivo supporta l'uscita di tensione continua?
- Sì, fornisce sorgenti di tensione continua ausiliarie dedicate da 110 V (1 A) e 220 V (0,6 A) per relè o dispositivi di protezione in corrente continua.
- Quali sono le opzioni di connessione per il controllo tramite PC?
- Il dispositivo può accedere direttamente a un PC tramite interfaccia USB, senza la necessità di cavi aggiuntivi, oppure può essere utilizzato collegandolo a un computer portatile con lo stesso software installato.
- Qual è la quantità minima ordinabile per questo prodotto?
- La quantità minima ordinabile è 1 unità.
