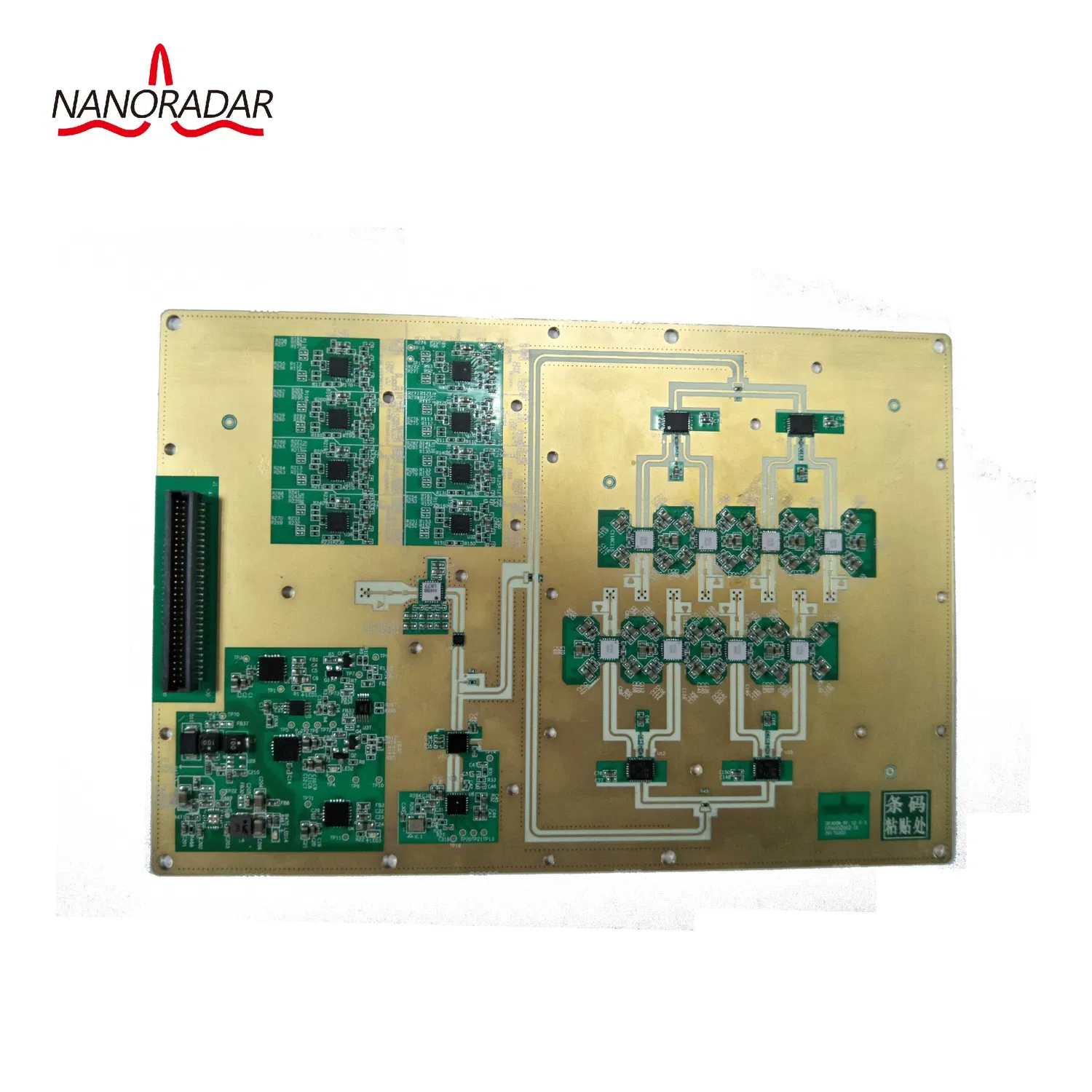

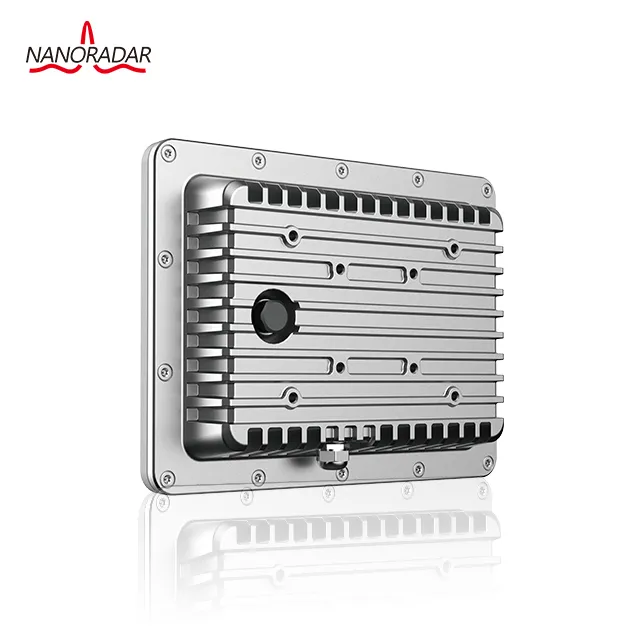

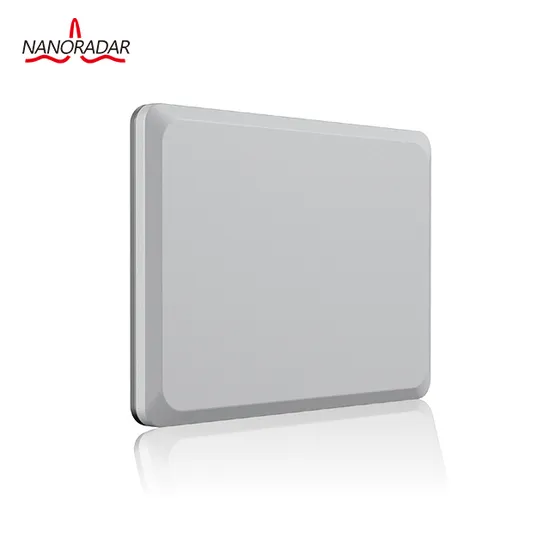

Radar di Rilevamento Attivo con 8Hz Uscita di Scansione Veloce Dati in Tempo Reale su Velocità, Angolo e Distanza del Target

Perché utilizzare il radar nella sorveglianza perimetrale?

Se confrontato con le tradizionali tecnologie di sicurezza come l'analisi video, l'infred passivo, e la termica, il radar non è influenzato da maltempo, e nessun falso allarme da insetti, ombre, ecc. risparmierà la registrazione video notevolmente, e guiderà la telecamera al monitoraggio.

* elevata efficienza

Funziona in banda 24GHz-ISM per il rilevamento di bersagli in movimento, adotta la tecnologia di modulazione FMCW, può penetrare pioggia, nebbia, foschia , con una forte adattabilità a vari ambienti.

* elevata affidabilità

Grazie alla tecnologia avanzata di filtraggio del segnale asincrono , il sistema è in grado di rilevare e identificare i bersagli umani in qualsiasi postura, come ad esempio la lenta strisciatura, la corsa veloce, lo squat-walking, ecc.

* funzionamento semplice

Interfaccia di comunicazione Ethernet, 30 minuti di implementazione.

* in grado di rilevare i target in movimento in modo estremamente lento velocità e filtraggio dell'interferenza di piante e alberi
* lavorare in banda ISM a 24 GHz per il rilevamento di target in movimento

* in grado di rilevare informazioni azimuth/range sull'oggetto

* Classe di protezione: IP66

* con interfaccia Ethernet e PoE

* CE, FCC, CONFORMITÀ ROHS

Specifiche:

(1) per il test radar sono disponibili i seguenti strumenti:

(2) Installazione radar:

Per garantire la precisione del rilevamento radar, il piano di rilevamento radar è generalmente perpendicolare alla regione perimetrale per l'installazione e richiede una certa altezza di installazione di 2~3 metri (altezza di installazione consigliata).

(3) interfaccia strumento software NSM:

Stiamo fornendo un SDK radar e un API Web per l'integrazione di VMS o PSIM.

Il sistema può essere compatibile con gli NVR ONVIF del mercato, notifica allarme tramite allarme TVCC.

Il radar supporta l'integrazione al sistema di allarme generale tramite l'uscita di interfaccia i/o o RS485.

Il radar è dotato di relè per l'allarme della sirena stroboscopica in loco connessione.

Soluzione 1: Soluzione 2:

Vi offriamo il sistema RVS. Vi forniremo solo il radar sensore/modulo e protocollo radar/ API per il vostro 2 ° sviluppo.

Applicazione radar perimetrale: Per la protezione di recinzioni, animali, perimetro residenziale, protezione perimetrale di impianti critici, ecc.

Elenco di spedizione:

La confezione totale di NSR80W include quanto segue:

Nanoradar fornisce sensori radar e sistemi a 24 GHz / 77 GHz.

1. Radar altimetrico UAV NRA24---24GHz 50~200 metri.

2. Radar UAV per la prevenzione delle collisioni MR72---77GHz 40-80 metri
3. Radar BSD/LCA per veicoli CAR28T / 28F
Radar anticollisione per veicoli pesanti.
4. MR76---77GHz 160 metri radar ADAS per uso automobilistico ( ACC/AEB)
5. NSR80W/NSR100W/NSR300W---rilevamento intrusioni perimetrali di sicurezza

1) D: Perché non c'è risposta quando il sensore radar è acceso?

R: All'accensione del radar vengono emessi due segnali acustici. Se non si sente il suono, verificare che la linea di alimentazione sia collegata correttamente e che la polarità del cavo di alimentazione sia corretta. La tensione di alimentazione del radar deve essere di 12 V CC e la corrente di esercizio deve essere di circa 400 ma.

2) D: Perché normalmente non è in grado di rilevare i bersagli anche se il radar è correttamente acceso?

R: Controllare se la direzione di installazione del radar è corretta. Fare riferimento a "la definizione della direzione della struttura" per la verifica. E con uno speciale simulatore FMCW per controllare se l'uscita radar è normale.

3) D: Perché c'è un segnale di uscita target quando non c'è un target?

R: Controllare se l'installazione del radar è rivolta verso l'area target e se sono presenti vibrazioni per il polo di installazione del radar. Controllare che il collegamento a massa sia corretto.
