オープンループDC 5V ホール効果電流センサ検出モジュール
サプライヤーに連絡
製品の属性
- カスタマイズ
- 利用可能
- タイプ
- ホールタイプ
- 出力信号タイプ
- アナログ出力
- 形番.
- CHK30L1P5S2L
- 生産工程
- 半導体集積
- 材料
- 混合気
- 精度等級
- 1.0G
- アプリケーション
- スイッチング電源
- IP評価
- IP44
- 認定
- CE 、 RoHS 、 ISO
- 定格入力
- 15-30A
- 供給電圧
- DC + 5.0V
- 測定範囲
- 0~±30A
- 消費電力
- 12mA
- 輸送包装
- 標準のエクスポートカートン
- 商標
- チェエミ
- 原産国
- China(Mainland)
- 税関コード
- 90330000
- 生産能力
- 5000 枚 / 月
- パッケージサイズ
- 21.00cm * 15.00cm * 7.00cm
- パッケージ総重量
- 1.000kg
- リードタイム
-
35 days (1 - 1 Pieces)
To be negotiated ( > 1 Pieces)
配送
オンライン取引保護
- 支払い保証
-
プラットフォーム保護された支払い、対象注文の問題には返金サポート付き
- プラットフォーム物流
- プラットフォーム対応物流による明確な配送追跡
- 検品サービス
- 出荷前の任意検査による品質および数量確認
- アフターサービス・紛争対応
- プラットフォーム支援の紛争解決、該当する場合の返金や返品を含む。
Made-in-China.comのSecured Tradingを通じて注文および支払いが行われた場合のみ、支払い保護および対応するplatform servicesの対象となります。

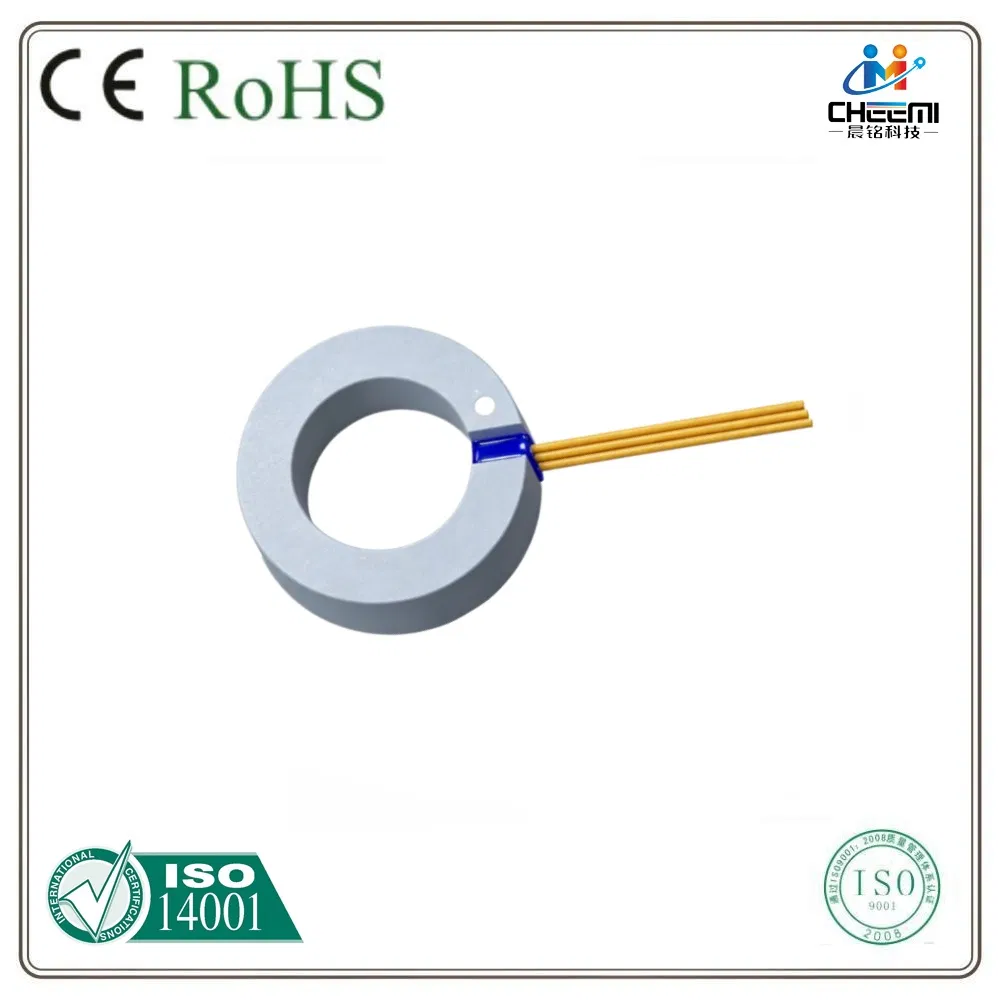

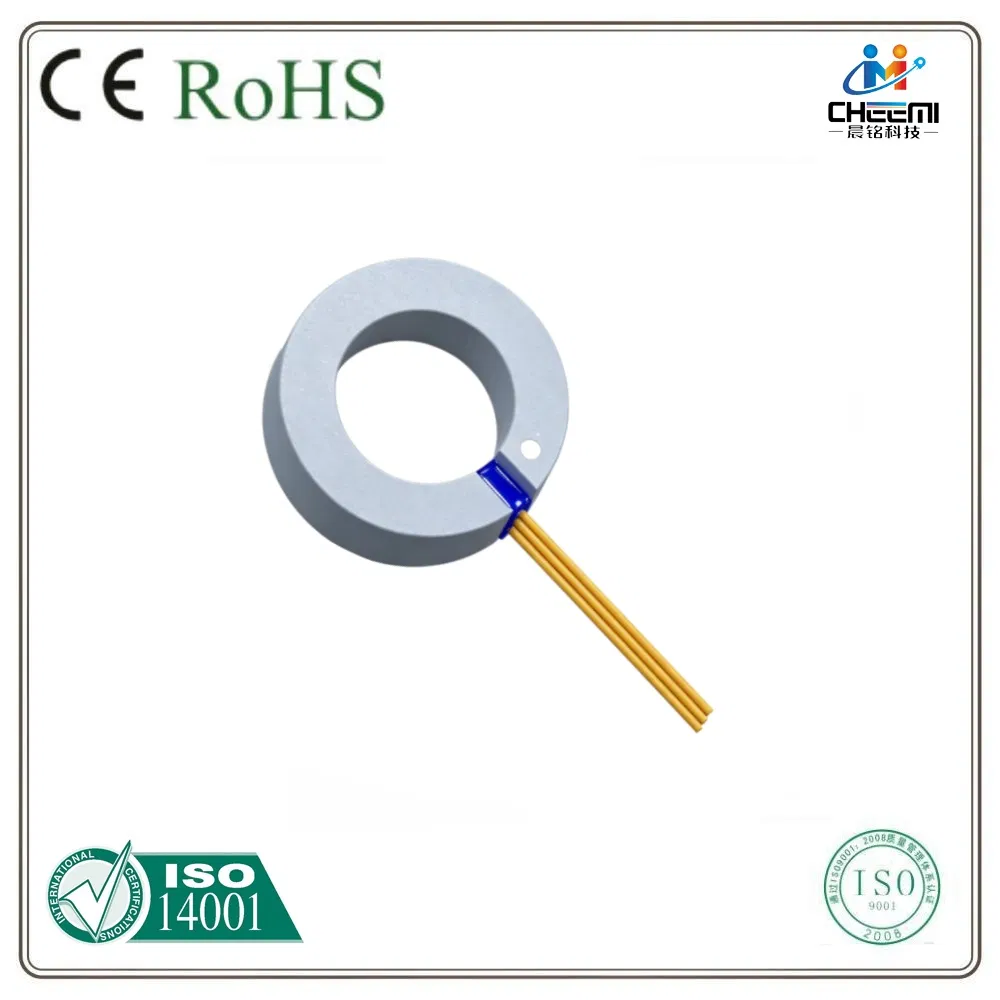

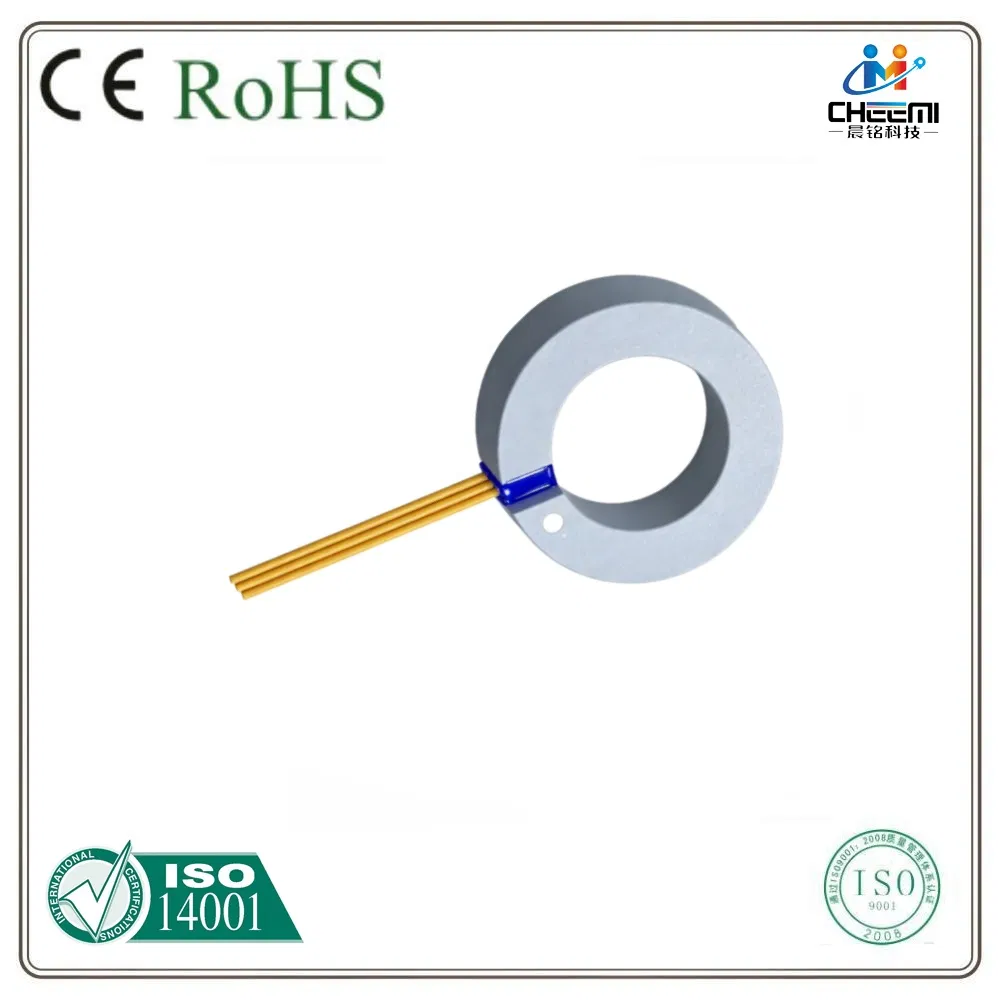

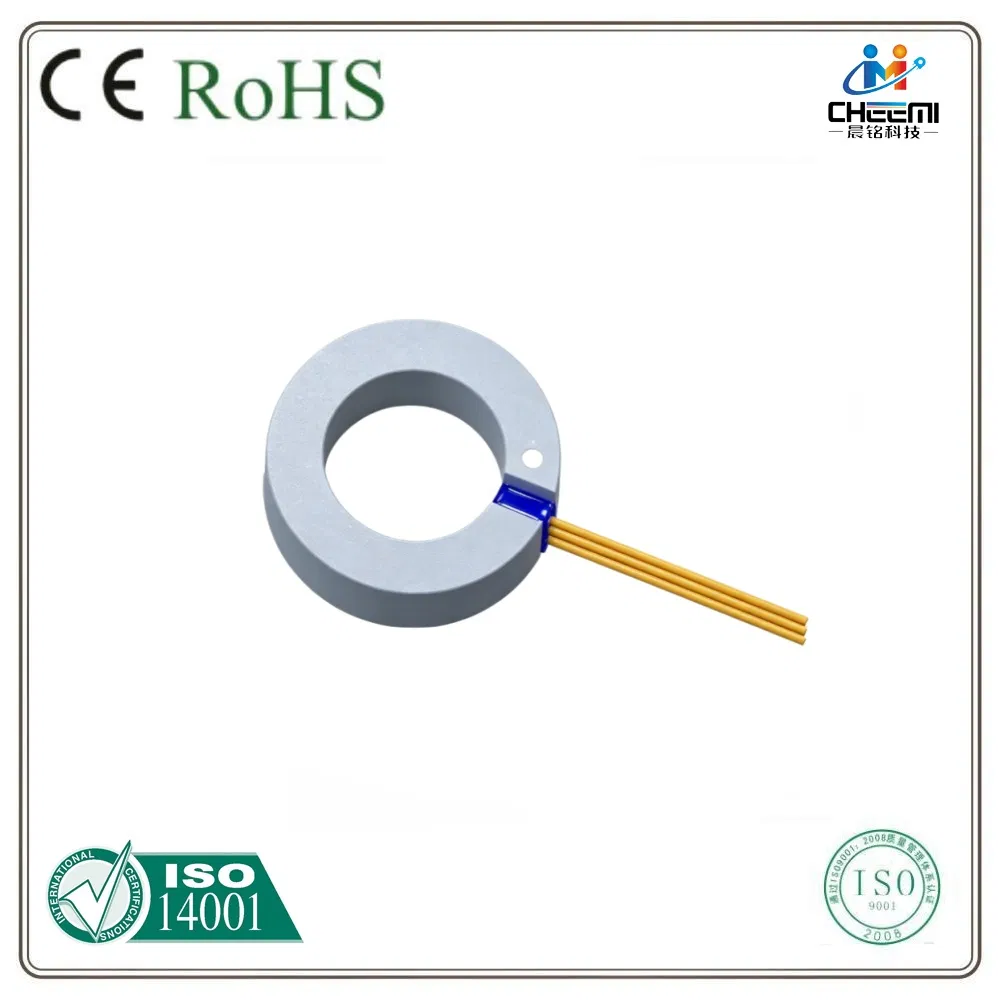

オープンループDC 5V ホール効果電流センサ検出モジュール の商品画像
-
オープンループDC 5V ホール効果電流センサ検出モジュール -
オープンループDC 5V ホール効果電流センサ検出モジュール -
オープンループDC 5V ホール効果電流センサ検出モジュール -
オープンループDC 5V ホール効果電流センサ検出モジュール -
オープンループDC 5V ホール効果電流センサ検出モジュール -
オープンループDC 5V ホール効果電流センサ検出モジュール -
オープンループDC 5V ホール効果電流センサ検出モジュール
類似商品を探す
製品説明
* オープンループ
* 電源電圧： DC+5.0V
* 電流測定機能： DC 、 AC 、プライマリ回路とセカンダリ回路間のガルバニック絶縁付きパルス。
利点
* 高精度
* 非常に直線性が良い
* 低温ドリフト
* 応答時間を最適化し、挿入損失を発生させません
* 外部干渉に対する高い耐性
* AC/DC 可変速ドライブ
* 無停電電源装置 (UPS)
* スイッチモード電源（ SMPS ）
* インバータアプリケーション
| 電気データ：（ Ta = 25 ° C 、 VC = +5.0VDC 、 RL = 2k Ω ） | ||||
| パラメータ 参照 |
CHK15L1P5S2L | CHK20L1P5S2L | CHK25L1P5S2L | CHK30L1P5S2L |
| 定格入力 IPN （ A ） | 15 | 20 | 25 | 30 |
| 測定範囲 IP （ A ） | 0 ~ ± 15 | 0 ~ ± 20 | 0 ~ ± 25 | 0 ~ ± 30 |
| 出力電圧 Vo （ V ） | 2.500 ± 2.000 * （ IP/IPN ） | |||
| 出力電圧 Vo （ V ） | @IP = 0 、 T = 25 ° C 2.500 | |||
| 供給電圧 VC （ V ） | +5.0 ± 5% | |||
| 精度 XG （ % ） | IPN では、 T = 25 ° C < ± 1.0 | |||
| オフセット電圧 VOE （ mV ） | @IP = 0 、 T = 25 ° C < ± 20 | |||
| VOE VOT の温度変化（ mV/ ° C ） | IP = 0 、 -40 ～ +85 ° C < ± 0.3 |
|||
| VO VOS の温度変化 (%) | IP = IPN 、 -40 ～ +85 ° C < ± 1.5 |
|||
| 線形エラー、指定（ %FS ） | <0.5 | |||
| 正確に従った di/dt （ a / µ s ） | 50 以上 | |||
| 応答時間トラ ( µ s) | IPN の 90% < 20 | |||
| 消費電力 IC （ mA ） | 12. | |||
| 帯域幅 BW （ kHz ） | @-3dB 、 IPN DC-7 | |||
| 絶縁電圧 VD （ kV ） | 50/60Hz 、 1 分、 AC 4.0 で使用 | |||
| 一般データ： | |
| パラメータ | 値 |
| 動作温度 TA （ ° C ） | -40 ～ +85 |
| 保管温度 TS （ ° C ） | -55 ～ +125 |
| 質量 M （ g ） | 5. |
| プラスチック素材 | PBT G30/G15 、 UL94-V0 ； |
| 標準 | IEC60950-1 ： 2001 |
| EN50178 ： 1998 | |
| SJ20790-2000 | |

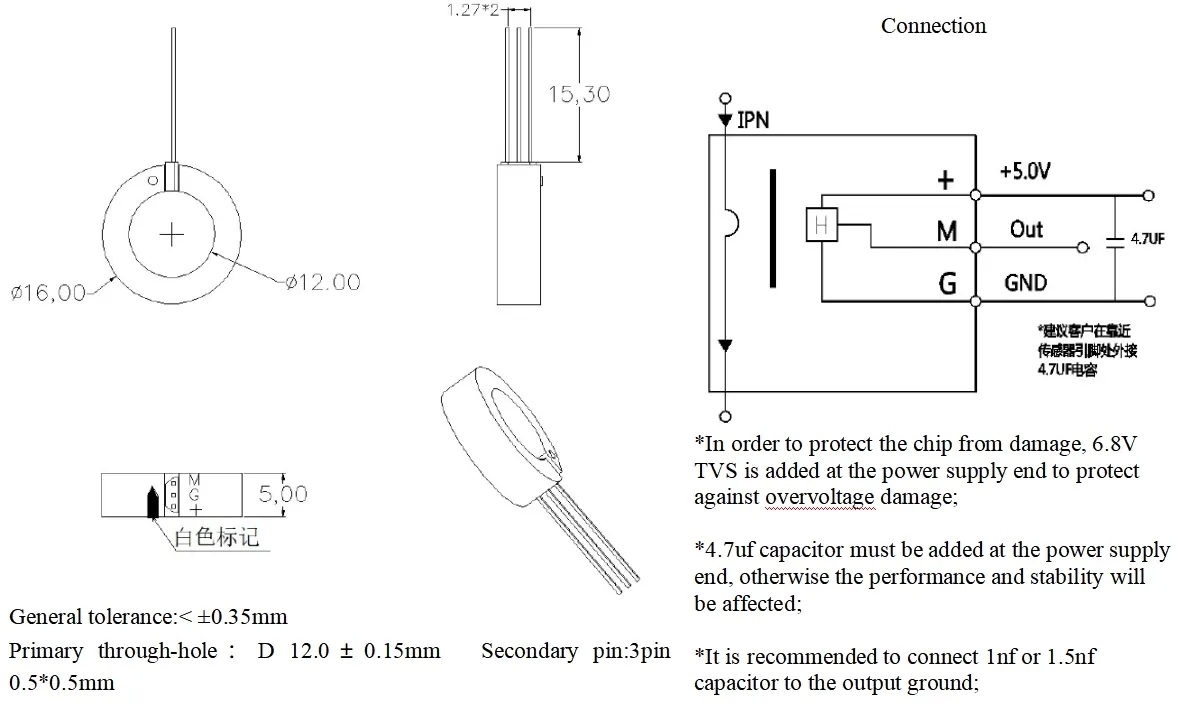

| 寸法（ mm ）： |
当社のすべてのセンサは、気泡とカートンでよく梱包されます。 （ドームカバーパッキン→小型カートン 4 個→大型カートン 1 個）
独自のラベル（スクリーンプリントまたはレーザー刻印）を選択できます。
ネットラルパッキンまたは OEM のいずれかです。
配送
製品は、 UPS/DHL/FedEx/TNT など（ドアツードア）で発送されます。また、航空および海上輸送では、より多くの数量を出荷します。
L/T ：数量が 1000PCS 未満で、カスタマイズされた製品でない場合、支払い受領後 3 ～ 7 日。
DHL 経由での配送。 UPS 。 FedEx および TNT Express は、通常、仕向国によって 3 ～ 7 日かかります。
Q1 ：サンプルを入手できますか？
A ：はい。テスト用の無料サンプルを提供しています。無料でお問い合わせのうえ、必要な製品をお教えください。
Q2 ：カスタマイズは受け付けますか？
A ：はい、カスタマイズは可能です。詳しくは、営業担当者にお問い合わせください。
Q3 ：技術的な問題についてサポートを提供できますか？
A: はい、電子産業では 10 年以上の研究開発が行われています。 購入プロセスで技術的なサポートが必要な場合は、お気軽にお問い合わせください。
Q4 ：大量注文した場合、より安い価格で購入できますか？
A ：はい、交渉可能です。
Q5: 品質保証期間はどうですか？
A ：保証期間は出荷日から 1 年間です。
Q6: 変更したい場合、注文からアイテムを追加または削除できますか ?
A ：はい。ただし、お客様のご注文が弊社の製造ラインで行われた場合は、変更できません。
