配電ネットワークリレー保護デバッグ試験装置
サプライヤーに連絡
製品の特長
- 高精度出力：4チャンネルの電圧出力と3チャンネルの電流出力に対応し、AC精度は最大0.2%。
- デュアル制御モード：LCD画面によるローカルでのテストと、柔軟性を高めるためのPCによるリモート制御に対応。
- 総合的なシミュレーション：高調波、位相ずれ、周波数範囲など、電力システムにおける様々な故障をシミュレーション可能。
- 堅牢なデジタルI/O：8つのデジタル入力と4つのバイナリオートプットを備え、幅広いリレー試験に対応。
- カスタマイズ可能な入力：定格入力電圧は、AC 220V/230Vまたは115Vのアプリケーションに合わせてカスタマイズ可能。
- ポータブル設計：コンパクトなサイズ（400x300x180mm）と22kgの重量で、現場での輸送が容易。
- プロフェッショナルなメーカー：ISO 9001/14001認証を取得したHAOMAI社が製造。20年以上の経験を持つメーカーです。
- 柔軟なカスタマイズ：サンプル、設計、仕様など、OEM/ODMサービスを提供し、お客様のニーズに合わせたカスタマイズが可能です。
製品の属性
- カスタマイズ
- 利用可能
- アフターセールスサービス
- 24 時間オンラインサービス
- アプリケーション
- 電気および電子
- 形番.
- HME-702C
- 出力
- 各相で最大 120V/30A
- フリークンシー
- DC -- 3000Hz
- AC 精度
- 0.2%
- 解像度
- 4 mA
- デジタル入力
- 10 × 10 ～ 250 Vdc 又はフリーコンタクト
- デジタル出力
- 8 * AC （ 0.5A 、 250V ） / 8 * DC （ 0.5A 、 60V ）
- PC コントロール
- 使用可能
- volgage 出力
- 相あたり 120V
- 輸送包装
- 標準の木製エクスポートパッケージ
- 仕様
- 420*360*210
- 商標
- HME
- 原産国
- 中国
- 税関コード
- 903033900
- 生産能力
- 100px/ 週
- パッケージサイズ
- 43.00cm * 44.00cm * 65.00cm
- パッケージ総重量
- 30.000kg
- リードタイム
-
7 days (1 - 10 Sets)
To be negotiated ( > 10 Sets)
配送
オンライン取引保護
- 支払い保証
-
プラットフォーム保護された支払い、対象注文の問題には返金サポート付き
- プラットフォーム物流
- プラットフォーム対応物流による明確な配送追跡
- 検品サービス
- 出荷前の任意検査による品質および数量確認
- アフターサービス・紛争対応
- プラットフォーム支援の紛争解決、該当する場合の返金や返品を含む。
Made-in-China.comのSecured Tradingを通じて注文および支払いが行われた場合のみ、支払い保護および対応するplatform servicesの対象となります。

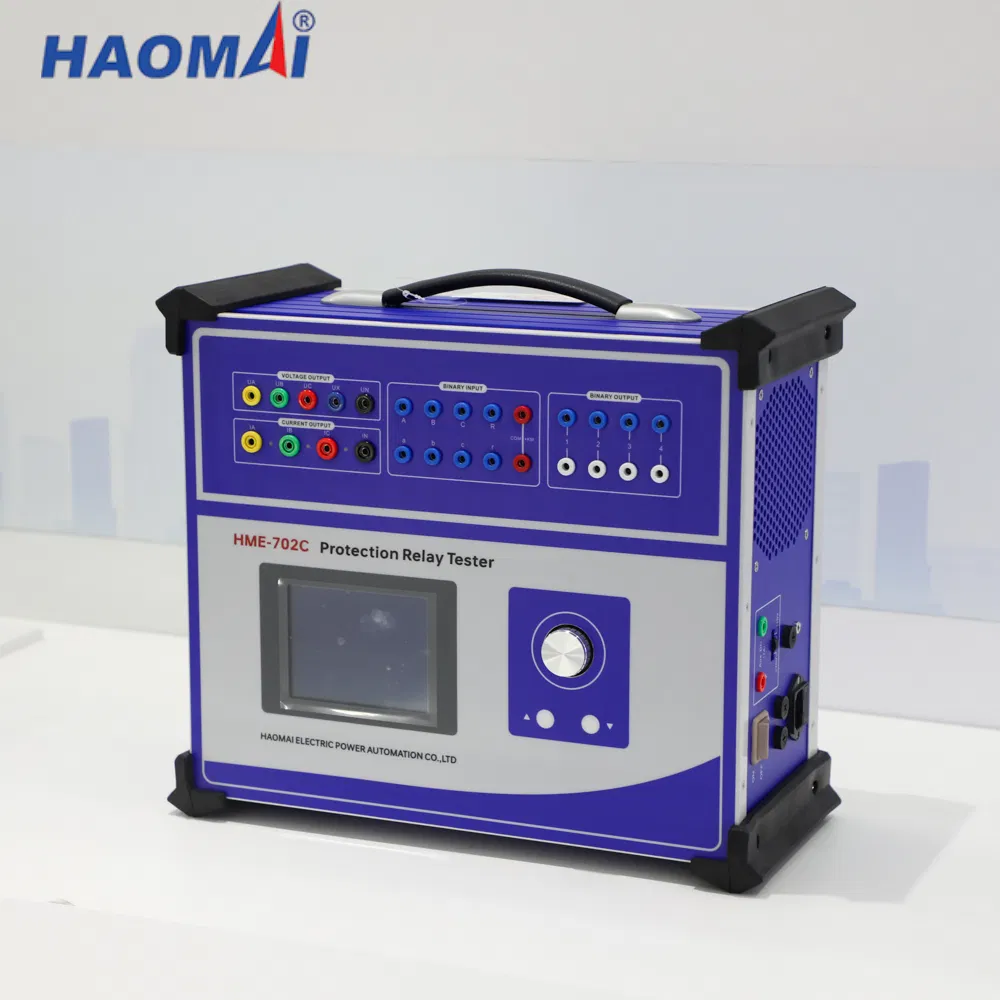

配電ネットワークリレー保護デバッグ試験装置 の商品画像
-

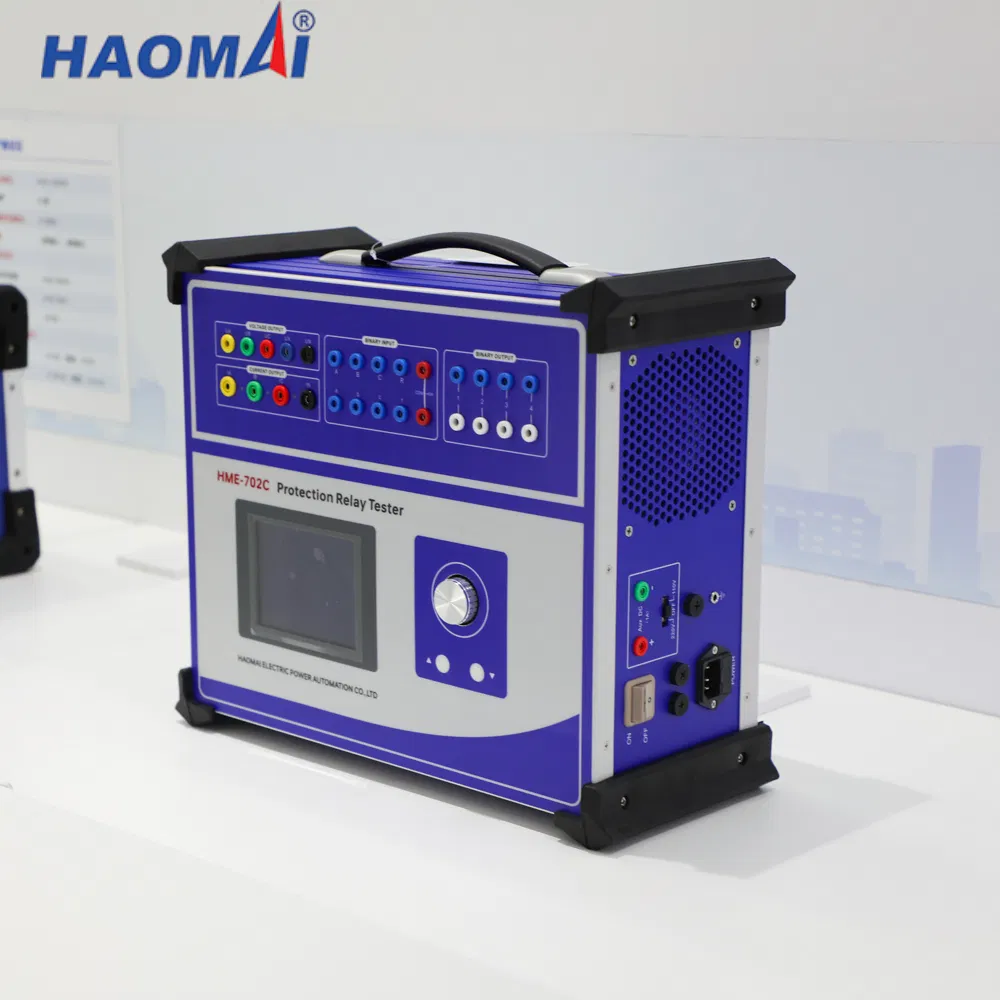

配電ネットワークリレー保護デバッグ試験装置 -

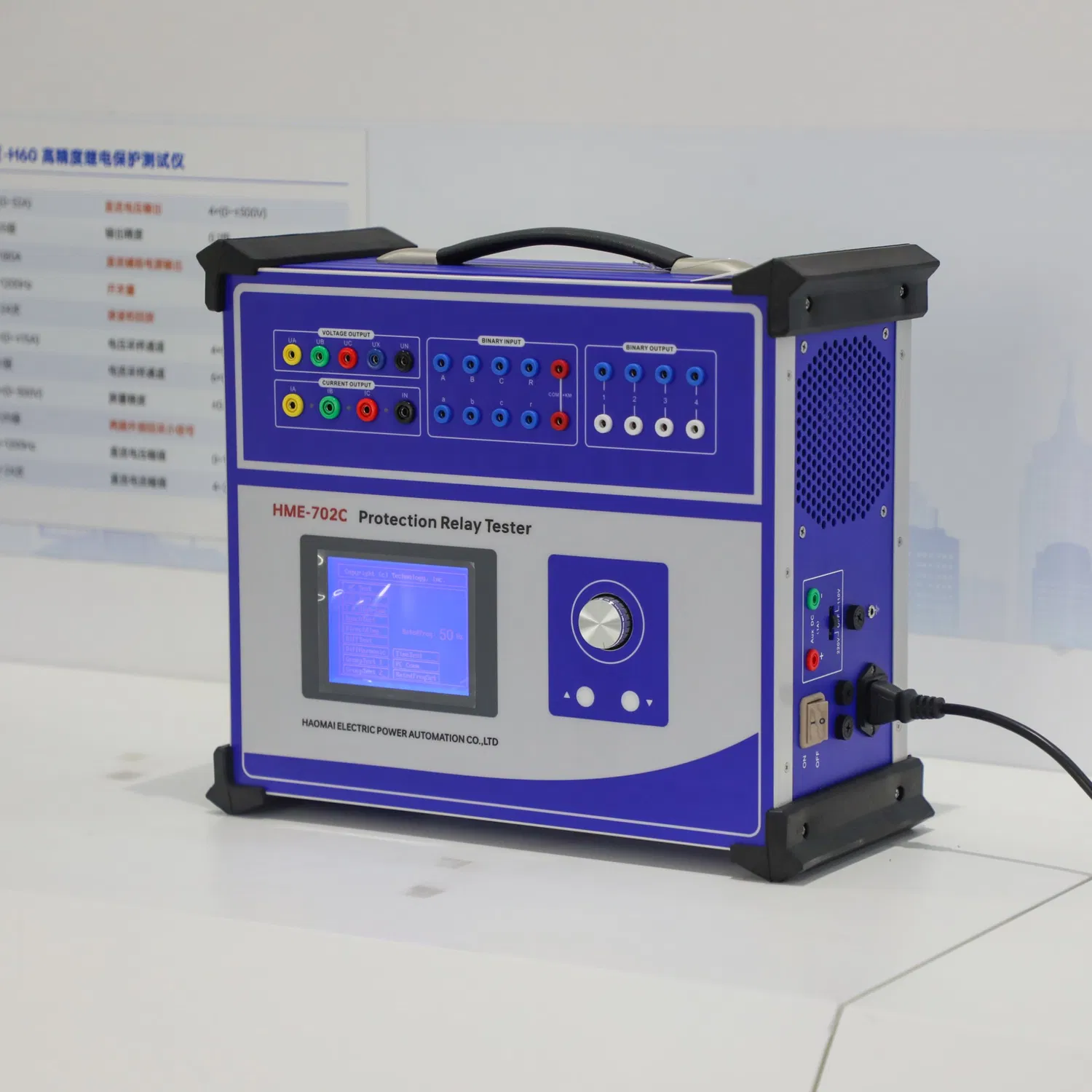

配電ネットワークリレー保護デバッグ試験装置 -

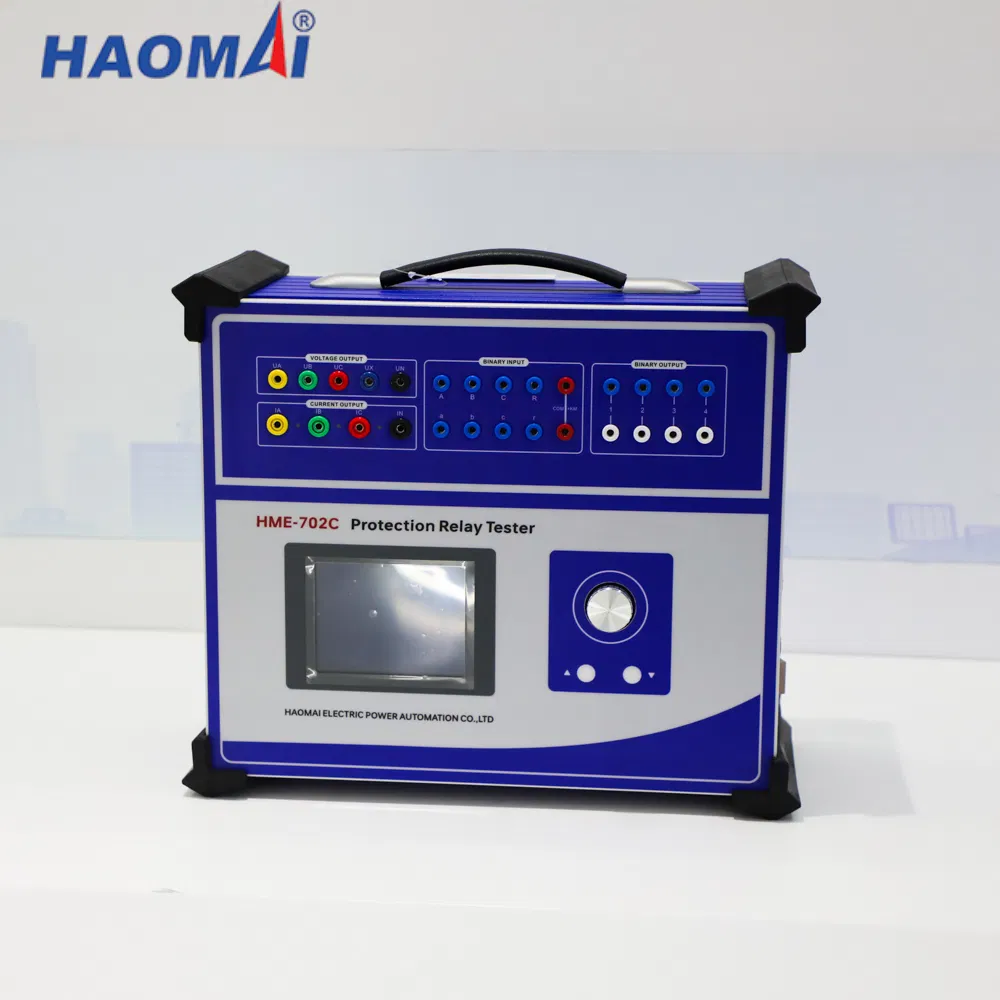

配電ネットワークリレー保護デバッグ試験装置 -

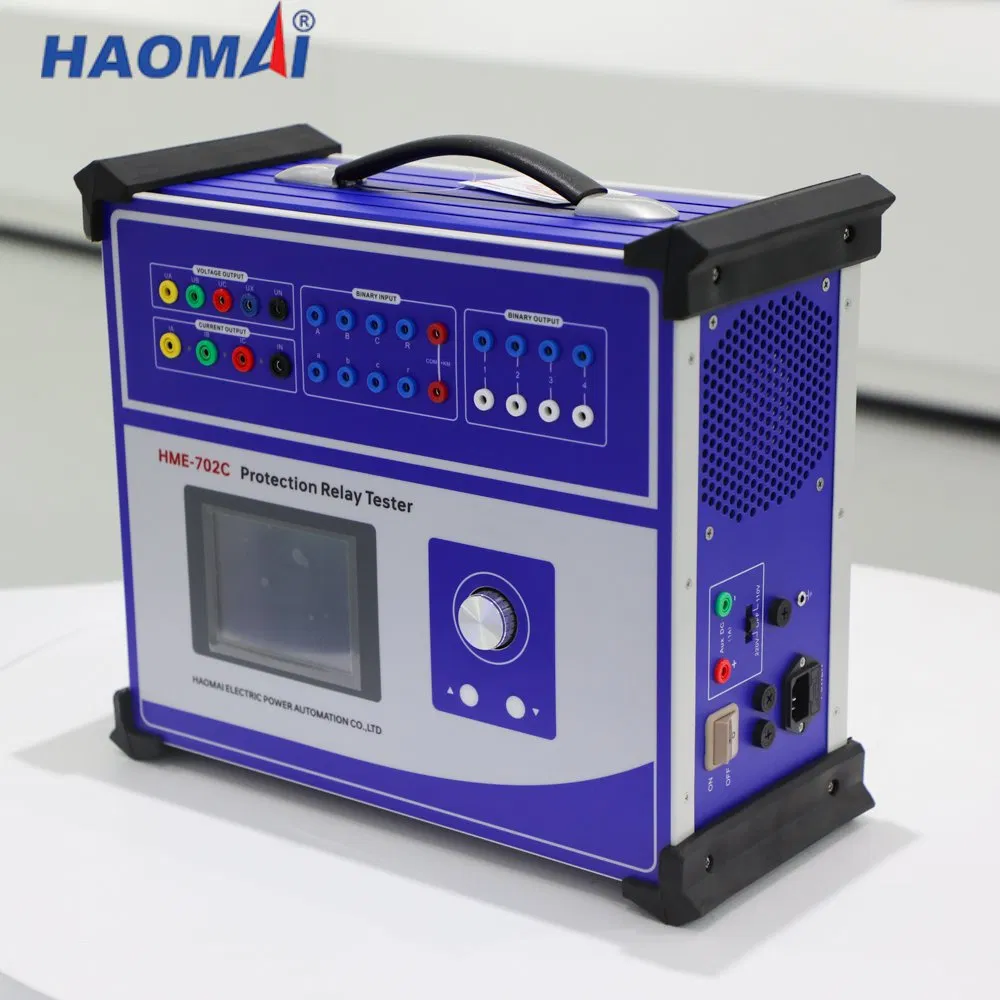

配電ネットワークリレー保護デバッグ試験装置 -

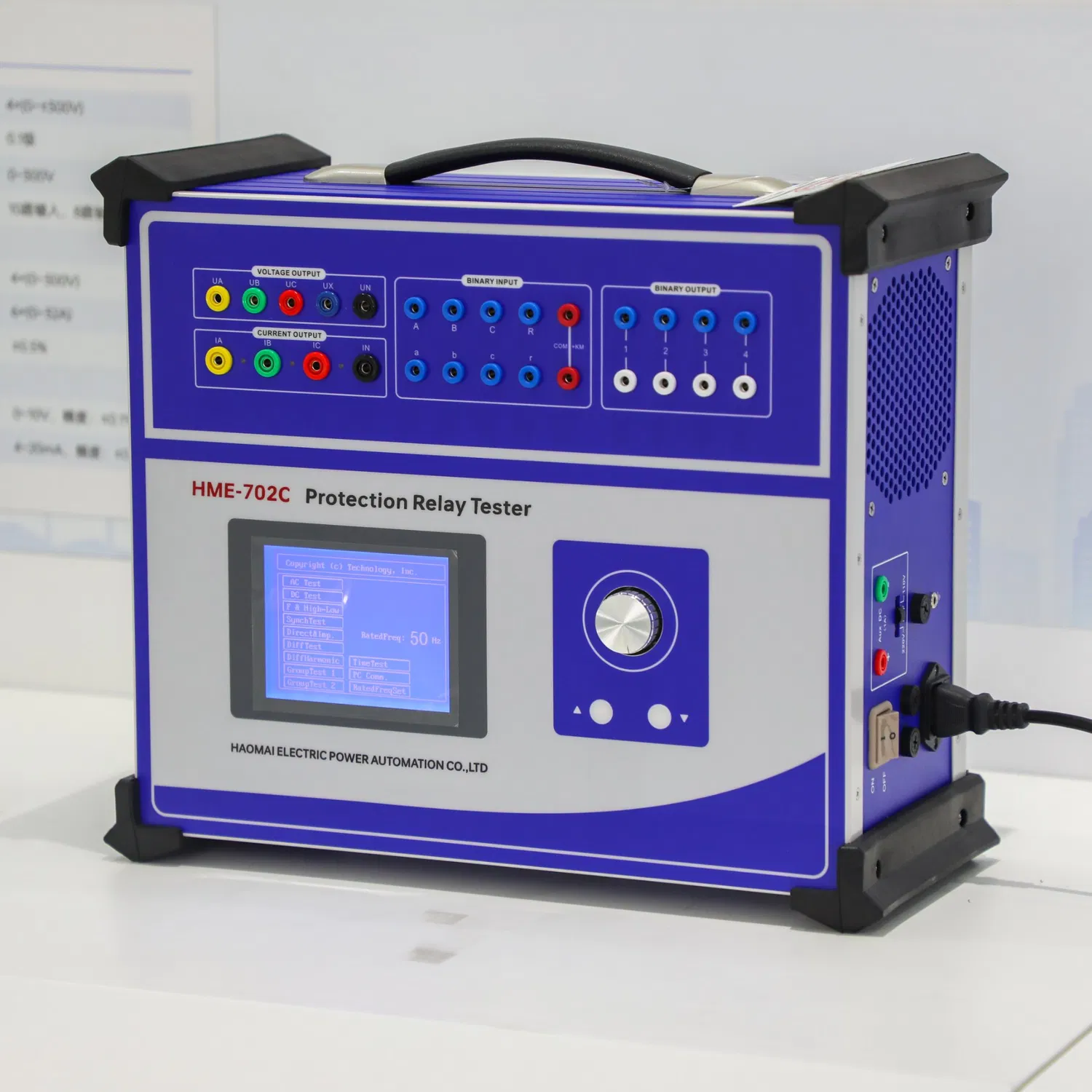

配電ネットワークリレー保護デバッグ試験装置 -
配電ネットワークリレー保護デバッグ試験装置
類似商品を探す
製品説明
名称：ポータブルセカンダリ電流インジェクションおよび AC/DC 電圧 3 相リレー テスト機器
モデル： HME-702C
主な機能
1 ）三相電流（ 3 × 40A ） + 4 相電圧（ 4 × 120V ）出力
2) ローカルテストと PC リモートテストの両方が利用可能です
3) 内蔵システム、 320 × 240 LCD 画面
4) 高性能リニアパワーアンプ
5 ）バイナリ入力 8 点 + バイナリ出力 4 点
6) 独立補助 DC
7) 強力なソフトウェアテスト機能
電流ジェネレータ
|
設定範囲 |
3 相 AC （ L-N ） |
3x0 ～ 40A |
|
1 相 AC （ LL-LN ） |
1X0 ～ 120A |
|
|
DC （ L-N ） |
3x ～ ± 10a. |
|
|
3 相 AC （ L-N ） |
3x420VA （ 40A ） |
|
|
電源 |
1 相 AC （ LL-LN ） |
120A で 900VA × 1 |
|
DC （ L-N ） |
3x120VA （ 10A |
|
|
精度 |
AC ：≤ 0.2% |
|
|
DC ：≤ 0.5% |
||
電圧発生器
|
設定範囲 |
4 相 AC （ L-N ） |
4x0 ～ 120V |
|
1 相 AC （ L-L ） |
1X0 ～ 240V |
|
|
DC （ L-N ） |
3x ～ ± 160V |
|
|
電源 |
4 相 AC （ L-N ） |
4x80VA @ 120V |
|
1 相 AC （ L-L ） |
1x100VA （ 240V 時） |
|
|
DC （ L-N ） |
3x70VA （ 160V 時 |
|
|
精度 |
AC ：≤ 0.2% |
|
|
DC ：≤ 0.5% |
||
補助 DC 電源
|
電圧範囲 |
110V/220V （最大 1.5A ） |
|
電源 |
最大 165VA/330VA |
デジタル入力
|
番号 |
8. |
|
入力特性 |
アイドル状態のコンタクトまたは潜在的に空き状態のコンタクト |
|
しきい値の特性 |
「 0 」： 0 ~ 6V 、「 1 」： 11V ~ 250V |
|
最大 測定時間 |
0.1 ms ～ 9999s |
|
時間精度 |
0.1 ms |
デジタル出力
|
番号 |
4. |
|
タイプ（ Type ） |
アイドル状態のコンタクト |
|
容量の分割 |
220VAC/0.5A 、 220VDC/0.2A |
一般的なジェネレータ
|
周波数 |
範囲： 0 ～ 1000Hz （ PC モード）、 20 ～ 300Hz （ローカルモード） |
|
精度： 10MHz 未満（ 0 ～ 450Hz ）、 20MHz 未満（ 450 ～ 1000Hz ） |
|
|
分解能： 0.01Hz |
|
|
フェーズ |
範囲： 0 ～ 360 ° |
|
精度： 0.2 ° |
|
|
分解能： 0.1 ° |
|
|
調和（ Harmonic |
重ね順： 1 ～ 20 （ PC モード）、 1 ～ 6 （ローカルモード）、 |
|
歪み：≤ 0.5% |
電源装置
|
公称入力電圧 |
カスタマイズ（ AC 220V/230V ± 10% 、 1 相） |
|
公称周波数 |
50/60 Hz |
|
定格電流 |
10A （ 230V / 12A ）（ 115V |
|
接続 |
標準 AC ソケット（ IEC 60320 ） |
環境条件
|
動作温度 |
0 ～ +50 ° C （ +32... +122 ° F ） |
|
保管温度 |
-25 。 +70 ° C （ -13 ～ +158 ° F ） |
|
湿度範囲 |
相対湿度 5... 95% 、結露なし |
|
振動 |
IEC 60068-2-6 （ 20m/S2 、 10... 150 Hz ） |
その他
|
重量 |
22 kg （ 48.50 ポンド） |
|
寸法 （幅 X 高さ X 奥行、ハンドルなし） |
400 × 300 × 180mm （ 15.75 × 11.81 × 7.09 in ） |
|
接続ポート |
PC 接続用 |
1999 年に設立された HAOMAI 電力自動化は、中国武漢市に位置し、電力試験・計測機器の開発・製造を専門としています。 HAOMAI 製品は、電力グリッド、石油化学、冶金、鉄道、炭鉱、 研究機関、各種大規模工場、企業を中心に、保護リレー試験システム、 CT/PT 分析装置、バッテリー負荷試験装置、変圧器試験装置、サーキットブレーカ分析装置、 部分放電検出器等の電力試験及び測定機器
HAOMAI は、総合的な品質基準に従い、常に標準化されたプロセスと手順を維持して継続的な成長を実現します。 HAOMAI は、 ISO 9001 ： 2015 、 ISO 14001 ： 2015 、 OHSAS 18001 ： 2007 の認証を取得しています。
HAOMAI は、独自の RELAYSTAR ラボおよび性能試験ラボを構築し、 Agilent 34401A 61/2 高精度メーター、マルチメーター、 EMH 標準メーター、 CLOU 標準電源、オシロスコープ、位相メーター、絶縁試験システム、高電圧ディバイダーなどの専門的な生産設備および試験機器を工場で保有しています。 AC 高電圧ジェネレータ、時間キャリブレーションテスタ、標準マイクロ抵抗など
HAOMAI は、中国政府が中国の産業・商業のために認定した、中国としては有名な企業であり、国内外の市場で高い評価を得ています。
現在、 HAOMAI は SGCC （中国国家グリッド公社）と CSG （中国南方電力網）の主要サプライヤです。 2018 年までに HAOMAI 製品は 34 か国で販売されています。
HAOMAI は常に「協力と共有」の信念に基づき、「創造と革新」を精神として「技術と市場」を方向性とし、顧客の話に注意深く耳を傾けます。 また、技術の向上、製品のアップグレード、サービスの最適化、電力テストおよび測定機器分野におけるグローバルリーダーとしての地位を目指します。
サプライヤーについて
このサプライヤーはTÜV Rheinlandによって監査されています。ID「MIC-ASR259752」を使用して、TÜV Rheinlandの公式ウェブサイトでレポートを確認できます。「
」と表示された項目は認証済みです。
会社概要
HAOMAI Electric Power Automation - Expert in Relay Testers & CT Analyzers Company OverviewWuhan HAOMAI Electric Power Automation Co., Ltd. （ブランド： Relaystar ）は、リレー保護テスター、 CT 分析装置、および電源テスト装置の主要メーカーです。 1999 年に設立された HAOMAI は、電力、変電所、産業用電力システム向けの高精度デバイスを専門としています。
コア製品およびエキスパートリレー保護テスター :
包括的な保護スキーム検証のための業界最先端の 6 相 RELAYSTAR-H60 リレーテスター 4.
主要なリレーブランド（ SEL 、 GE 、 Siemens 、 ABB ） 45 と互換性のある自動テストソフトウェア。
リレーの精度とパフォーマンス検証のための IEEE-/ANSI 規格をサポートします。 6.
CT/MR アナライザー：
飽和分析や残留磁力検出など、電流トランスの精密測定用の高度な CTP100P/200P シリーズ分析装置。
ISO/IEC 17025 認定の校正、クラス 0.02 の精度。
故障状態での CT 配線、ネームプレートデータ、および保護システムの動作を確認します。
コンプライアンスおよび品質認証： ISO 9001 、 ISO 14001 、 CE 、 IEC 61010-1 。
ANSI/IEEE CT 精度クラス（ C 、 K 、 T ）に準拠した厳格なテストプロトコル。
世界 34 カ国以上に輸出された ReachProducts は、電力網、鉄道、石油 / ガスの各セクターにサービスを提供しています。
専任の研究開発チームを持つ従業員 150 名以上（ 12 名以上の修士 / 博士課程のエンジニア）。
将来のフォーカス予測メンテナンスのための AI 主導型診断ツールの拡張。
スマートグリッドシミュレーションとのリレーテスターの相互運用性の強化。
当社の工場および事業背景
-
業種
- メーカー/工場 & 貿易会社
- 住所
- Haomai Building No. 1, Wuhan University Science Park Road, East-Lake Hi-Tech Development District, Wuhan, Hubei, China
-
プラントエリア
- 6712 平方メートル
-
従業員数
- 149
-
登録資本金
- 110,000,000 RMB
-
支払条件
- T/T
-
国際商取引条件（インコタームズ）
- CFR, EXW
-
平均リードタイム
- ピークシーズンのリードタイム: 15営業日以内, オフシーズンのリードタイム, 15営業日以内
-
最寄りの港
- Shenzhen Port
-
最小注文数量
- 1 Set
-
サプライチェーンパートナー
- 3000
当社の生産能力と技術力
-
主な製品
- CT PT アナライザー、 リレー保護試験システム、 変電所直流システムテスター、 バッテリーテストシステム
-
生産ライン
- 3
-
生産機械
- Assembling Lines, Debugging Lines, Aging Testing Lines
-
QA/QC検査官
- 8 people
-
完成品検査の種類
- 100% 検査(目視検査 & 機能検査)
-
完成品の検査方法
- 指示があり、一貫して従う
-
カスタマイズオプション
- サンプルからのカスタマイズ, デザインからのカスタマイズ, フルカスタマイズ, マイナーカスタマイズ, フレキシブルなカスタマイズ
-
ODMサービス利用可能
- はい
-
OEMサービス利用可能
- はい
-
研究開発エンジニア
- 35 people
-
原材料のトレーサビリティ
- はい
-
原材料の試験報告書
- その他
-
自社ブランド
- はい
当社の業界経験とグローバルな取引実績
-
設立年
- 1999-07-27
-
輸出年
- 4 Years
-
主な市場
- 東南アジア/中東, ドメスティック
-
海外取引スタッフ数
- 3
-
海外代理店/支店
- いいえ
-
過去1年間に発売された新製品
- はい
当社の認証・基準および業界での評価
-
マネジメントシステム認証
- ISO14001, ISO45001:2018
よくある質問
- このデバイスはリモート制御できますか？
- はい、このデバイスは、内蔵された320x240の液晶画面によるローカルでのテストと、PCからのリモート制御の両方をサポートしています。
- 現在の出力範囲と電圧の出力範囲はどのくらいですか？
- このデバイスは、1相あたり最大40Aの3相AC電流と、1相あたり最大120Vの4相AC電圧を出力できます。
- どのようなデジタルI/O機能がありますか？
- このデバイスには、8つのデジタル入力（アイドル状態または潜在自由接点）と、4つのバイナリオ出力が含まれています。
- メーカーはOEM/ODMサービスを提供していますか？
- はい、HAOMAIはOEMおよびODMサービスを提供しており、サンプル、設計、そして完全なカスタマイズを含みます。
- 最小発注数量（MOQ）はいくつですか？
- 最小発注数量は1セットです。
- 製造の平均リードタイムはどのくらいですか？
- 平均リードタイムは、繁忙期と閑散期のどちらの場合も、15営業日以内です。
