ASTM ISO規格金属圧縮曲げせん断試験機
サプライヤーに連絡
製品の特長
- 高剛性フレーム（6列）により、安定した軸方向の試験力を確保します。
- 3種類のクローズドループ制御：力、変形、変位。
- 0.5またはクラス1の超高精度、広範囲な測定範囲。
- 半開放型のフロント hidráulico（油圧）クランプにより、サンプルの迅速なセットが可能です。
- ASTM、ISO、EN、BS、DINなどの国際的な試験規格に準拠しています。
- 引張、圧縮、曲げ、せん断試験に対応する、2つの独立した試験空間を備えています。
- 超高分解能センサーにより、荷重、変位、変形に関するデータを取得します。
- 多言語対応の試験ソフトウェアにより、試験カーブとレポートを自動生成します。
- エクステンソメーター、曲げ試験治具、せん断試験治具など、豊富なオプションアクセサリーをご用意しています。
- フレームサイズや電源は、お客様のニーズに合わせてカスタマイズ可能です。
製品の属性
- カスタマイズ
- 利用可能
- アフターセールスサービス
- 生涯部品サポートが利用可能です
- 保証
- 1 年
- 形番.
- UTM-1200HW 1200KN (120T)
- ワークの最大直径
- 550 mm
- ワークの質量範囲
- 1200 kn
- タイプ
- 万能試験機
- MAXCAPACITY
- 1200 kn
- 精度等級
- ±1% または ±0.5%
- ロードウェイ
- 電子負荷
- ローディング方式
- 静荷重
- ディスプレイ
- デジタル
- コントロール
- コンピューター制御
- 重量
- 2 、 780 kg
- 電源
- 3p 380V±10%, 50-60Hz,2.3kw
- モデル
- Utm-1200hw
- 列数
- 6 (4 の列と2 のネジ)
- 負荷容量
- 1200 kn
- キャリブレーション標準
- クラス 1 またはクラス 0.5
- 負荷精度のテスト
- ±1% または ±0.5%
- 負荷測定範囲
- 1% ~ 100% F.S
- 負荷分解能
- 1/500, 000 の fs
- 変位分解能
- 0.001mm
- 変位精度
- ≤±0.5% の価値を示すこと
- 変形測定範囲
- 1% ～ 100% fs
- 変形解像度（ Deformation resolution
- 1/±500000fs の最大変形
- 変形精度
- ≤±0.5% の価値を示すこと
- 過負荷保護
- ≥5% の全範囲
- 最大引張試験スペース
- 最大引張試験スペース
- 最大圧縮試験スペース
- 550 mm
- 輸送包装
- 合板ボックス
- 仕様
- 1250*1000*1000mm
- 商標
- EBP
- 原産国
- Zhejiang, China
- 税関コード
- 9024102000
- 生産能力
- 月に 90 セット
ASTM ISO規格金属圧縮曲げせん断試験機 の商品画像
-
ASTM ISO規格金属圧縮曲げせん断試験機 -
ASTM ISO規格金属圧縮曲げせん断試験機 -
ASTM ISO規格金属圧縮曲げせん断試験機 -
ASTM ISO規格金属圧縮曲げせん断試験機 -
ASTM ISO規格金属圧縮曲げせん断試験機 -
ASTM ISO規格金属圧縮曲げせん断試験機 -
ASTM ISO規格金属圧縮曲げせん断試験機
類似商品を探す
製品説明
電子制御電子油圧式サーボ油圧汎用試験機
UTM-1200HW 1200kN （ 120T ）
UTM-1200HW 1200kN （ 120T ）
製品の説明
UTM-HW シリーズコンピュータ制御サーボ油圧式ユニバーサル・テスト・マシンは、張力、圧縮、曲げ、せん断試験のための各種金属および非金属材料の試験に適しています。
試料と材料の種類
1. 金属 - （ワイヤ、ロッド、チューブ、ストリップ、プレート、 ストリップ）；
2. 留め具（引張、プルーフ、単せん断、二重せん断）
3. 構造物（鉄筋、ワイヤ、メッシュ、折りたたみ、コンクリートの圧縮、など
構成要素など
適用された標準
負荷は、 ASTM E4 、 ISO7500-1 、 EN 10002-2 、 BS1610 、
DIN 51221 。
ひずみ測定は、 ASTM e83 、 ISO 9513 、 BS 3846 の規格に適合またはそれを超えています
および EN 10002-4 に準拠しています。
特長：
1. 完全なデジタル制御
測定および制御システム全体には、デジタル調整を実現する専用コントローラが採用されています
ゼロ点、荷重、変形、変位のゲインを備えており、を簡単に操作して所有できます
高い信頼性。
2. 各種パラメータの保存、設定、ロード機能を備えており、複数のトランスデューサを 1 つの負荷フレームに接続するのに便利です。
3. 閉ループ制御を実現し、オペレータの調整中に基準曲線を表示します
パラメータによって生じる閉ループ効果をユーザが観察できるように、閉ループパラメータ。
4. 再現、増幅、低減、自己適応、曲線のラッピング、指定範囲での曲線の表示と印刷を行うための完璧なグラフィック機能。テストポイントの座標を観察します。
5. データ処理は自動解析とグラフィックマンマシン相互処理をサポートしており、テスト結果のチェックや比較に便利です。 マルチレベルのアイデンティティ管理マルチレベルのアイデンティティ管理には、異なるアイデンティティ管理機能があり、通常のオペレータが迅速に操作できるだけでなく、システムを効果的に保護します。
6. マルチコントロールチャンネル : 変位、力制御、変形、制御、応力制御、ひずみ制御、
一定応力、一定ひずみなど
7. テスト規格 : GB 、 ASTM 、 DIN 、 JIS 、
BS などのテスト規格仕様。
8. マルチ測定単位
荷重は、オペレータが選択した kN 、 lbf 、 kgf で表示できます。
UTM-HW シリーズコンピュータ制御サーボ油圧式ユニバーサル・テスト・マシンは、張力、圧縮、曲げ、せん断試験のための各種金属および非金属材料の試験に適しています。
試料と材料の種類
1. 金属 - （ワイヤ、ロッド、チューブ、ストリップ、プレート、 ストリップ）；
2. 留め具（引張、プルーフ、単せん断、二重せん断）
3. 構造物（鉄筋、ワイヤ、メッシュ、折りたたみ、コンクリートの圧縮、など
構成要素など
適用された標準
負荷は、 ASTM E4 、 ISO7500-1 、 EN 10002-2 、 BS1610 、
DIN 51221 。
ひずみ測定は、 ASTM e83 、 ISO 9513 、 BS 3846 の規格に適合またはそれを超えています
および EN 10002-4 に準拠しています。
特長：
1. 完全なデジタル制御
測定および制御システム全体には、デジタル調整を実現する専用コントローラが採用されています
ゼロ点、荷重、変形、変位のゲインを備えており、を簡単に操作して所有できます
高い信頼性。
2. 各種パラメータの保存、設定、ロード機能を備えており、複数のトランスデューサを 1 つの負荷フレームに接続するのに便利です。
3. 閉ループ制御を実現し、オペレータの調整中に基準曲線を表示します
パラメータによって生じる閉ループ効果をユーザが観察できるように、閉ループパラメータ。
4. 再現、増幅、低減、自己適応、曲線のラッピング、指定範囲での曲線の表示と印刷を行うための完璧なグラフィック機能。テストポイントの座標を観察します。
5. データ処理は自動解析とグラフィックマンマシン相互処理をサポートしており、テスト結果のチェックや比較に便利です。 マルチレベルのアイデンティティ管理マルチレベルのアイデンティティ管理には、異なるアイデンティティ管理機能があり、通常のオペレータが迅速に操作できるだけでなく、システムを効果的に保護します。
6. マルチコントロールチャンネル : 変位、力制御、変形、制御、応力制御、ひずみ制御、
一定応力、一定ひずみなど
7. テスト規格 : GB 、 ASTM 、 DIN 、 JIS 、
BS などのテスト規格仕様。
8. マルチ測定単位
荷重は、オペレータが選択した kN 、 lbf 、 kgf で表示できます。
| モデル | UTM-1200HW |
| 列数 | 6 （ 4 カラム、 2 ネジ） |
| 負荷容量 | 1 、 200 kN |
| 負荷容量 | 1 、 20000kgf |
| キャリブレーション標準 | ISO 7500 |
| キャリブレーション標準 | クラス 1 またはクラス 0.5 |
| 負荷精度のテスト | ± 1% または ± 0.5% |
| 負荷測定範囲 | 1% ~ 100% F.S |
| 負荷分解能 | FS の 1/500,000 |
| 変位分解能 | 0.001mm |
| 変位精度（ Displacement Accuracy | 指示値の ± 0.5% 以下 |
| 変形測定範囲 | 1% ~ 100% FS |
| 変形解像度（ Deformation resolution | 最大変形の 1/± 500000FS |
| 変形精度 | 指示値の ± 0.5% 以下 |
| 過負荷保護 | 全範囲の 5% 以上 |
| メインフレームパラメータ | |
| 最大 引張試験スペース | 650 mm |
| 最大 圧縮テストスペース | 550 mm |
| 2 つの列間の距離 | 450mm |
| 最大 ピストンストローク | 250 mm |
| テスト速度 | 0 ~ 80mm/min |
| 最大速度のクロスビーム調整 | 約 200 mm/ 分 |
| パラメータを制御します | |
| 制御モード | 強制閉ループ制御、変形閉ループ制御、変位閉ループ制御 |
| 強制制御 (Force Control) - 速度範囲を制御します | 0.001% ~ 5% FS/s |
| 変形コントロール - 速度範囲を制御します | 0.001% ~ 5% FS/s |
| アクセサリパラメータ | |
| クランプモード | ウェッジタイプの油圧自動クランプが内蔵されています |
| ジョーの全体寸法 | 80 * 80 mm |
| 全個体のクランプ径 範囲 | 直径 13-Φ 26 ；直径 26-φ 40mm （オプション：直径 6 ~ 13mm ） |
| 全個体のクランプ厚さ範囲 | 0 ~ 20mm （オプション： 20 ~ 40mm ） |
| 圧縮プレートの寸法 | 直径 160mm |
| マシンパラメータ（ Machine Parameters ） | |
| フレーム寸法のロード（ L * W * H ） | 900 * 660 * 2150mm |
| オイル電力寸法（ L * W * H ） | 1250 * 1000 * 1000 mm |
| 電源装置 | 3P 380V ± 10% 、 50-60Hz 、 2.3kW |
| N.W. | 2 、 780 kg |
| 動作温度 | 0 ~ +38 ° C （ +32 ~ +100 ° F ） |
| 湿度範囲 | 10 ～ 90% （結露しないこと |
| 注： 1. 幅の広いフレームや高さの広いフレームを使用できます。 2. 電源システムは完全にカスタマイズ可能です。 |
|
| いいえ | 名前 | 備考 | 数量 |
| 1. フレームのロード | |||
1.1. |
ホストフレーム |
1200kN 、 6 カラム（ 4 カラムおよび 2 ねじ）、高強度試験装置構造およびクロスヘッド、高剛性により精度を保証。 | 1 セット |
1.2 |
油圧自動ウェッジテンシルグリップ |
フロント油圧ウェッジを開きます クランプにより、試料の積込みが容易になり、試料の積込みと積降ろしが迅速に行えます。 |
1 セット / 各 1 セット |
| 丸：直径 13 - 直径 26 ；直径 26 - 直径 40mm ； オプション：直径 6-13mm ； |
|||
| フラット： 0 ~ 20mm ； オプション： 20 ~ 40mm ； 平板試料の幅： 100 × 100mm |
|||
1.3. |
圧縮治具 |
直径：直径 160mm |
1 セット |
1.4. |
3 点曲げ治具（オプション） | オプション、曲げ間隔： 450mm 、ローラー径：直径 30mm 、サポートロールの最大幅： 160mm | 1 セット |
1.5. |
安全性スクリーニング | 独立した研究開発 |
1 セット |
| 2. サーボオイルパワーシステム |
|||
2.1. |

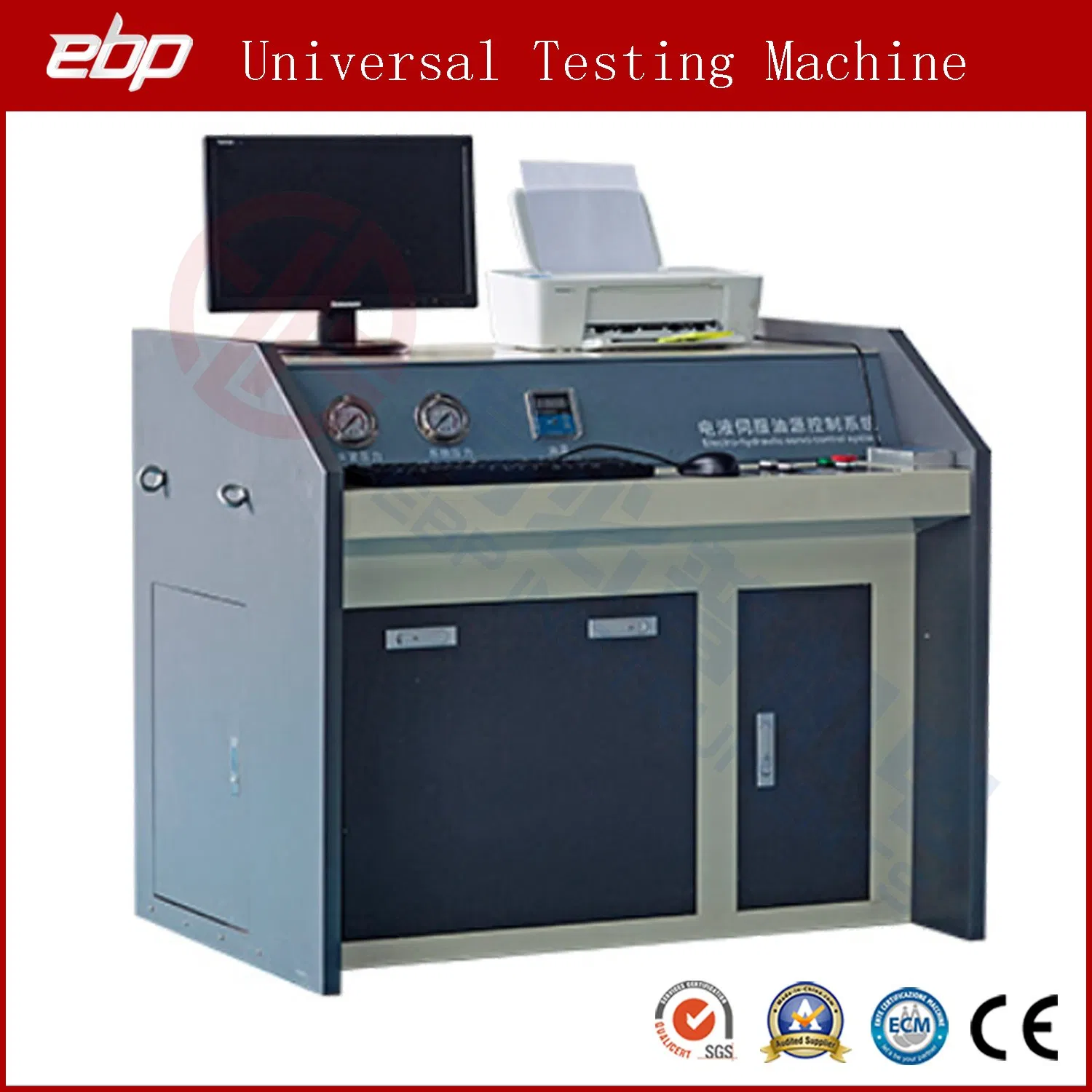

コントロールキャビネット | 最大 圧力： 30MPa 最大 流量： 3.6L/ 分 出力： 1.5KW |
1 セット |
2.2. |
オイルボックス | 独立した研究開発 |
1 セット |
2.3. |
モータおよびドライブシステム | 1.5KW AC サーボモータポンプ、 1000 RPM |
1 セット |
2.4. |
プランジャポンプ | 5 L/ 分 |
1 セット |
2.5 |
ハイドロリック一体型バルブブロック |
10 μ m 、精密オイルフィルターを含む |
1 セット |
2.6. |
圧力ゲージ | システム圧力とクランプ圧 |
1 セット |
2.7. |
高圧オイルパイプ |
安全に耐えることができる最大圧力は 53MPa です |
1 セット |
2.8. |
磁気交換 バルブ |
圧力 31.5MPa |
1 セット |
| 3. 測定および制御部品 | |||
3.1. |
測定および制御ソフトウェア | 標準英語、 オプションの CAN 英語、ロシア、中国語など |
1 セット |
3.2. |
制御システム | 3 閉ループ（力、変形、変位）制御システム | 1 セット |
3.3. |
セルをロード（ Load Cell | 最大 積載容量： 1,200 kN |
1 セット |
3.4. |
ハンドヘルドコントローラ | 可動ビームやシリンダの上昇と下降、ジョーのクランプと緩めを制御できます | 1 セット |
3.5. |
変位センサー（ Displacement Sensor ） |
10000 ワイヤ、最適なワイヤ 位置決めと測定 精度 |
1 セット |
3.6. |
コンピュータ | HP |
1 セット |
3.7. |
プリンタ | HP |
1 セット |
3.8. |
電子式テンソルメーター （オプション） |
ゲージ長： 50mm ； 変形： 10mm |
1 セット |
| 4. その他 | |||
| 取扱説明書、梱包リスト、証明書 | 1 セット / 各 1 セット | ||
圧縮 / 屈曲 / 曲げ / せん断のテスト領域（オプション）
EBP の使命は、材料の準備と分析業界におけるグローバルなプロフェッショナルリーダーであり、ベストパートナーとして認められることです。これにより、当社のユーザーは、革新的で堅牢な完全なラボソリューション、信頼性の高いサービス、サポート、 10 年以上にわたり業界に貢献してきたチームから得た知識を利用できるようになります。 当社には、 10 年以上にわたり、硬度試験機および材料試験業界で働いている 8 人のシニアエンジニアがいます。 当社は、お客様に完全なソリューションを提供するスキルを持っています。 また、専門のセールスおよびアフターセールスチームが、パートナーの市場開発をより容易にします。
EBPu Electromechanical Equipment （浙江省）有限公司は、市場に参入するプロフェッショナル企業の 1 つであり、パートナーやお客様に最も満足していただけるサプライヤになることをお約束します。 当社の製品は、サンプル調製機、硬さ試験機、メタログラフィック顕微鏡、非破壊試験装置（ NDT ）、汎用試験機、衝撃試験機、関連消耗品など多岐にわたります。 その他の製品については、このリンクをクリックしてください。
サプライヤーについて
会社概要
浙江省文陵の美しい沿岸都市に位置する EBPu Electromechanical Equipment （浙江省）有限公司は、ウェンリングのハイテク産業における重要な民間企業です。 当社は、パートナーとお客様に最も満足していただけるサプライヤになることをお約束します。 EBP の使命は、お客様にワンストップのテストソリューションを提供し、テストをより簡単にすることです。 当社は、革新的で堅牢な完全なラボソリューション、信頼性の高いサービス、サポート、および 10 年以上にわたり業界に貢献してきた当社チームの知識へのアクセスをユーザーに提供しています。
中国では、あらゆる種類の硬さ試験装置、メタログラフィックサンプル調製装置、冶金顕微鏡、 NDT 装置、汎用試験装置など、大手メーカーおよびサプライヤの 1 社として評価されています。 CE 、 SGS 、 ISO 規格に準拠したすべての製品。
当社の製品範囲
： 1. 硬さ試験機
ロックウェル硬さ試験機
ブリネル硬さ試験
機マイクロ硬さ試験機
ビッカース硬さ試験
機ノックス試験機
ユニバーサル硬さ試験
機 Webster 硬さ試験
機ポータブルリーブリバウンド硬さ試験機
超音波硬さ試験
機バーコル硬さ試験
機ショア硬さ試験機
あらゆる種類の硬さ試験機消耗品を使用：較正ブロック、インデンターなど
2 。 NMT 装置
超音波欠陥検出器
表面粗さテスター
超音波厚さゲージ
コーティング厚さ計
3. サンプル調製機械
金属合金サンプル切断装置
金属合金サンプル取り付けプレス機
金属合金サンプル研磨機
消耗品 : 切削ホイール、研磨布、研磨紙など
4. 顕微鏡
メタログレープグ反転顕微鏡
顕微鏡顕微鏡高機能顕微鏡
ポータブル型メタログラフィック顕微鏡
連続ズームステレオ顕微鏡
用冶金ソフトウェアおよびカメラ
5. 関連する試験機 : ユニバーサル試験機および衝撃試験機
EBP には、 10 年以上にわたり資材試験機の輸出経験を持つ、専門的で経験豊富な販売およびアフターサービスチームが 1 つあります。 EBP は、各顧客に最良の販売前サービスとアフターサービスを提供することに重点を置いています。 世界 50 か国以上のお客様。 当社は、すべての製品を納品前に慎重に較正し、欠陥のない製品を納品することをお約束します。 これにより、サービス、品質が効率的に向上し、パートナーやお客様の問題を回避できます。
企業価値：
一貫性、共有、ウィンウィン、イノベーション
EBP の全従業員は、サービスごとの品質と存続に基づいて開発に取り組んでいます。 皆様との良好で長期的な協力関係を築くことを心からお待ちしております。 EBP は、お客様の材料試験ラボにとって理想的なパートナーです。
当社の工場および事業背景
- 住所
- No. 56, Danshan Industrial Zone, Wenling City, Taizhou, Zhejiang, China
- 支払条件
- LC, T/T, D/P, PayPal, Western Union
- 国際商取引条件（インコタームズ）
- CFR, CIF, DDP, CIP, EXW
- 平均リードタイム
- ピークシーズンのリードタイム: 15営業日以内, オフシーズンのリードタイム, 15営業日以内
- 最寄りの港
- Shanghai, Ningbo
当社の生産能力と技術力
- 主な製品
- 金属組織試料準備機、 超音波欠陥検出器、 表面粗さ試験機、 厚さ計、 金属組織顕微鏡、 ブリネル硬度試験機、 ビッカース硬度試験装置、 ショアデュロメーター、 ポータブルリーブ反発硬度試験装置、 ロックウェル硬度試験機
当社の業界経験とグローバルな取引実績
- 輸出年
- 2009-10-28
- 主な市場
- 北米, 南米, 東ヨーロッパ, 東南アジア, アフリカ, オセアニア, 中東, 東アジア, 西ヨーロッパ
よくある質問
- このUTM（万能試験機）でテストできる材料は？
- 金属製の補強材、固定具、コンクリート、および様々な非金属材料。
- この試験機がサポートする精度グレードは？
- オプションとして、グレード0.5とグレード1が利用可能です。
- テストソフトウェアは、複数の操作言語に切り替えられますか？
- 英語、中国語、ロシア語、およびその他の主要言語をサポートしています。
- クランプは、さまざまなサイズの試験片に適していますか？
- 丸型または平面型のクランプがあり、複数の調整可能なクランプ範囲を備えています。
- この機械には、自動過負荷安全保護機能がありますか？
- 過負荷保護は、定格負荷の5%を超えると作動します。
- お客様は、この機械に追加の試験治具を取り付けることができますか？
- チェーンボルト、曲げ試験、せん断試験用の治具は、すべてオプションの部品です。
- この機器の適切な動作温度範囲は？
- 通常の動作温度は、0度から38度（摂氏）です。
- 試験中に、クロスヘッドの移動速度を調整できますか？
- 試験速度は、0mmから80mm/分で調整可能です。
- 標準構成には、コンピューターとプリンターが含まれていますか？
- 標準セットには、ブランドのコンピューターとプリンターが付属しています。
- この機械のフレーム幅と高さをカスタマイズできますか？
- より幅広で高身長のロードフレームをカスタマイズできます。
