自動光学検査試験機器ビジョン検査システム SMT PCB用

  • 認証済みサプライヤー
  • 6 年

サプライヤーに連絡

製品の特長

  • 高精度検査:500万画素カメラにより、±15マイクロメートルまでの高分解能で、正確な不良検出を実現します。
  • 高効率自動化:完全自動のプロセス制御と多台機監視により、最大1500mm/秒の高速な搬送速度を実現します。
  • 総合的な不良検出:部品の欠落、位置ずれ、傾き、仮想はんだ付け、ブリッジ、チップの傾きなど、様々な不良を検出します。
  • 柔軟な基板ハンドリング:厚さ0.6mm〜6mmの、50x50mmから510x600mmまでの様々なサイズの基板に対応します。
  • 高度な照明システム:多角からの周囲LED照明により、高密度実装部品の鮮明な画像化を実現します。
  • スマートファクトリー連携:MESデータ連携とCADインポートにより、インテリジェントな製造と自動ライブラリ連携を実現します。
  • 生涯ソフトウェアアップデート:最新機能と機能を維持するため、無償のソフトウェアアップデートと生涯にわたるメンテナンスを提供します。
  • グローバルサービスネットワーク:海外拠点および代理店が、世界中でドアツードアのサービスと技術サポートを提供します。

自動光学検査試験機器ビジョン検査システム SMT PCB用 の商品画像

自動光学検査試験機器ビジョン検査システム SMT PCB用
自動光学検査試験機器ビジョン検査システム SMT PCB用 pictures & photos
自動光学検査試験機器ビジョン検査システム SMT PCB用
自動光学検査試験機器ビジョン検査システム SMT PCB用 pictures & photos
自動光学検査試験機器ビジョン検査システム SMT PCB用
自動光学検査試験機器ビジョン検査システム SMT PCB用 pictures & photos
自動光学検査試験機器ビジョン検査システム SMT PCB用
自動光学検査試験機器ビジョン検査システム SMT PCB用 pictures & photos
自動光学検査試験機器ビジョン検査システム SMT PCB用
自動光学検査試験機器ビジョン検査システム SMT PCB用 pictures & photos
自動光学検査試験機器ビジョン検査システム SMT PCB用
自動光学検査試験機器ビジョン検査システム SMT PCB用 pictures & photos
自動光学検査試験機器ビジョン検査システム SMT PCB用
  • 自動光学検査試験機器ビジョン検査システム SMT PCB用
  • 自動光学検査試験機器ビジョン検査システム SMT PCB用
    自動光学検査試験機器ビジョン検査システム SMT PCB用
  • 自動光学検査試験機器ビジョン検査システム SMT PCB用
    自動光学検査試験機器ビジョン検査システム SMT PCB用
  • 自動光学検査試験機器ビジョン検査システム SMT PCB用
    自動光学検査試験機器ビジョン検査システム SMT PCB用
  • 自動光学検査試験機器ビジョン検査システム SMT PCB用
    自動光学検査試験機器ビジョン検査システム SMT PCB用
  • 自動光学検査試験機器ビジョン検査システム SMT PCB用
    自動光学検査試験機器ビジョン検査システム SMT PCB用
  • 自動光学検査試験機器ビジョン検査システム SMT PCB用
    自動光学検査試験機器ビジョン検査システム SMT PCB用

類似商品を探す

製品説明

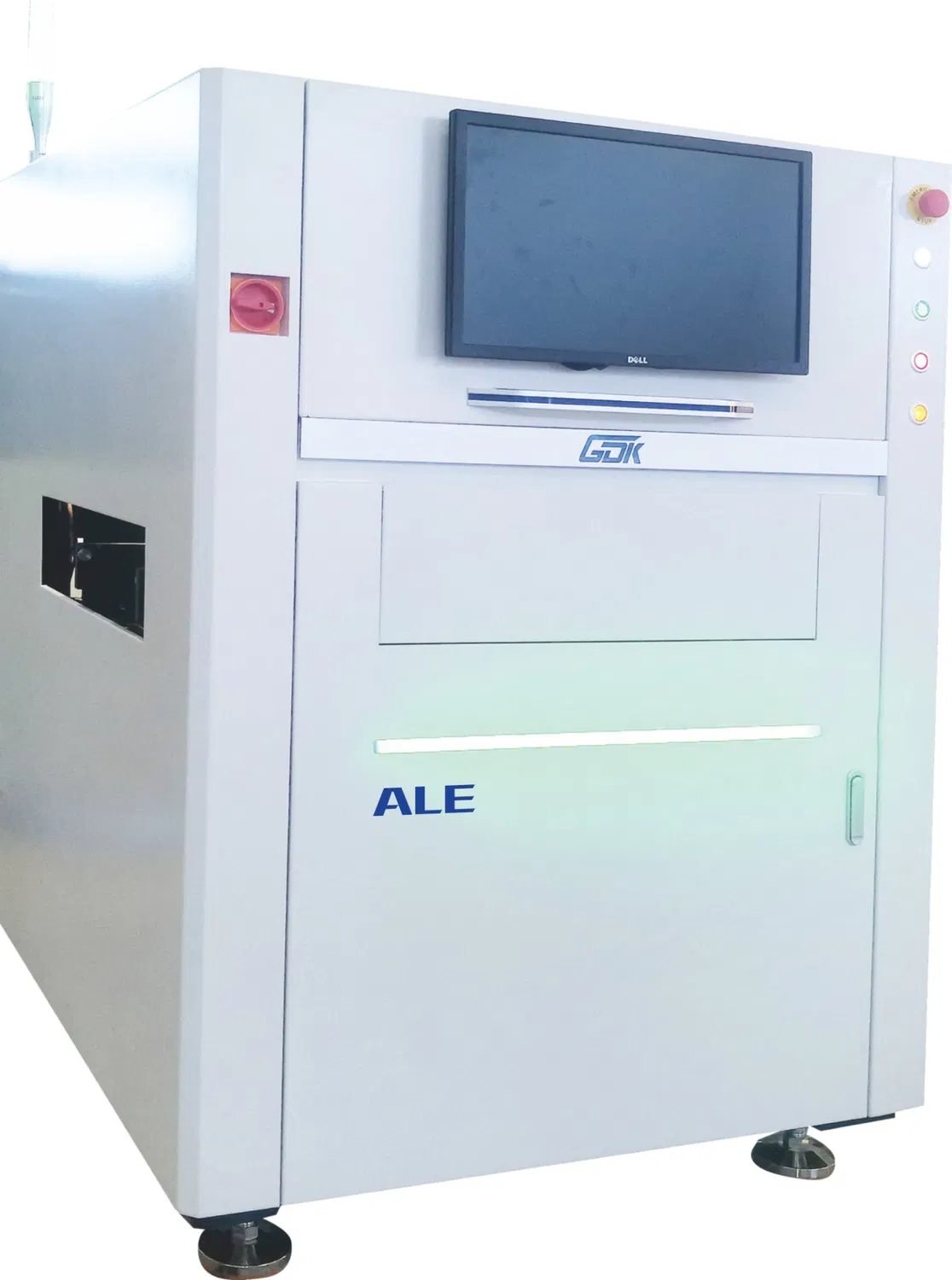

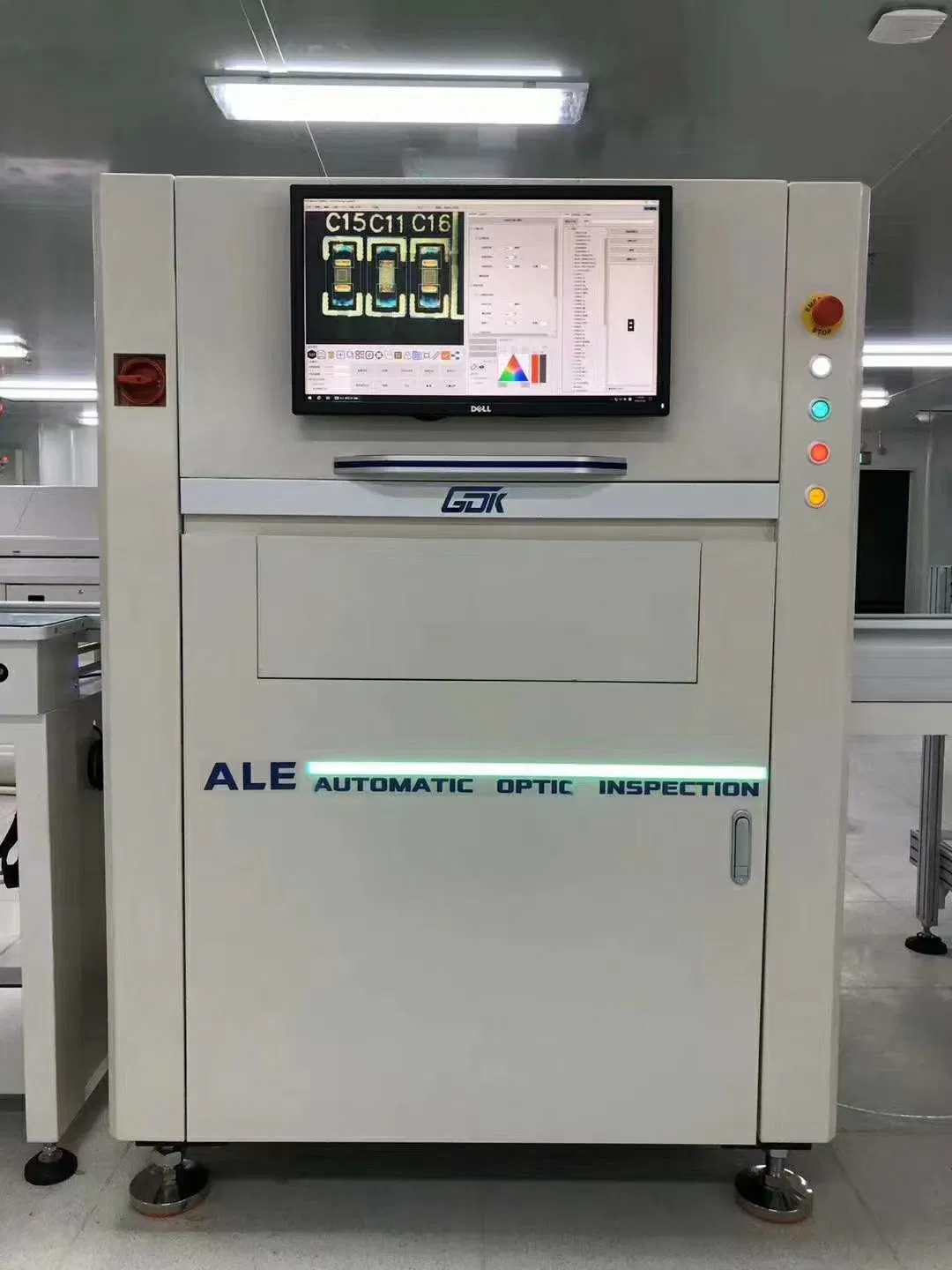

SMT 用自動光学検査装置ビジョン検査装置 PCB

生産概要:
高精度:複数のソフトウェア解析法、複数のアプリケーションモード、高精度モーションシステム
高効率: 1 台のメンテナンスワークステーションで複数のオンラインマシンの検出データを確認し、完全に自動化されたプロセス制御を実現します。

マ achine の特徴:

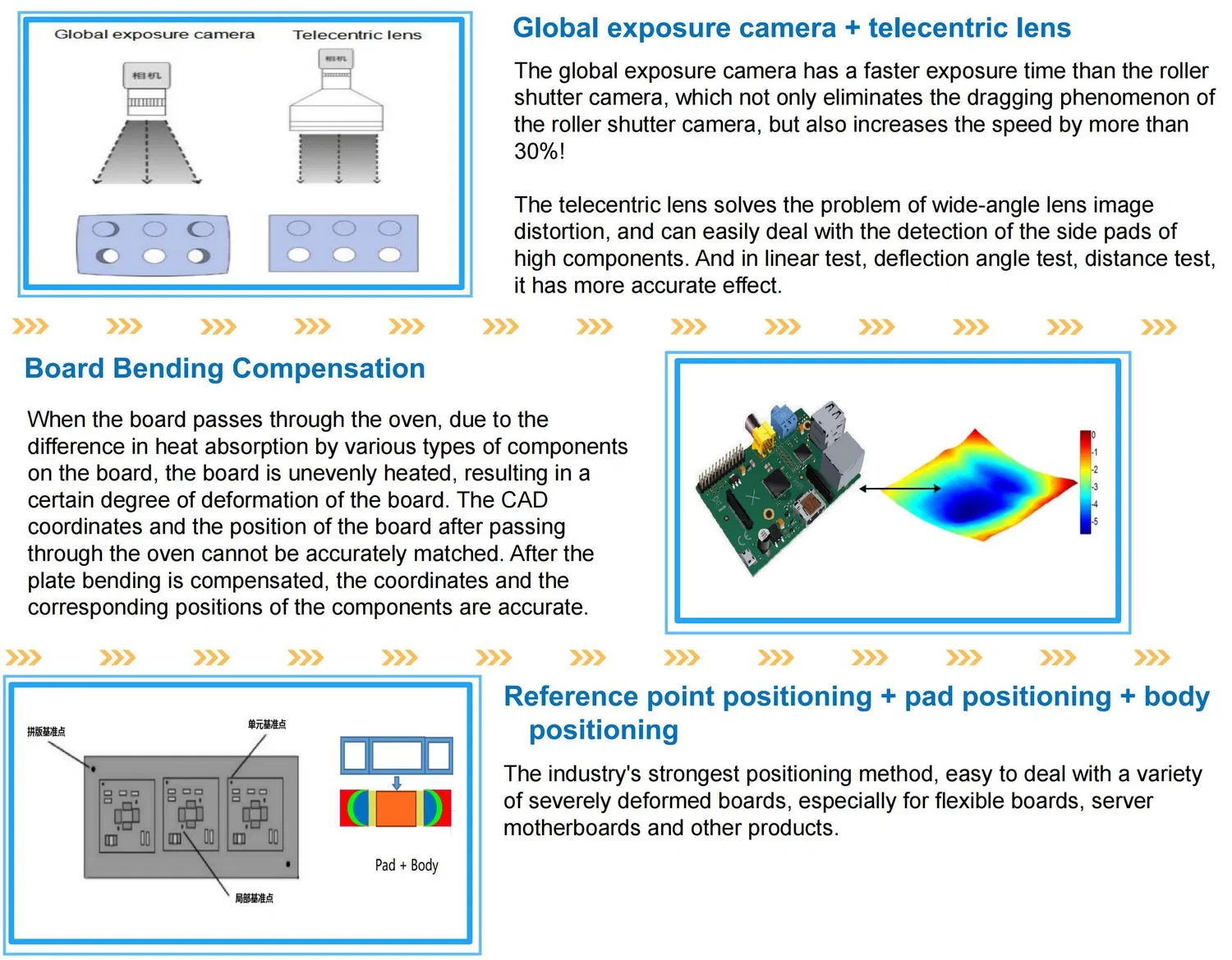

1 、 HD カラーのグローバル露出デジタルカメラの速度は 30% 向上しました
2 .高深度のフィールドテレセントリックレンズで、高コンポーネント側のはんだ接合部を測定できます
3 、 SMT フロント、バック、およびディップステーションの検出をサポートします
4 、 Support 0201 パッケージコンポーネント点検
5 、 CAD データのインポート、部品ライブラリの自動リンク、自動カラーピッキング

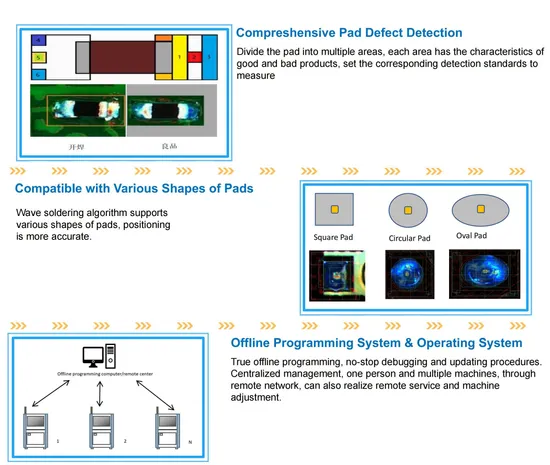

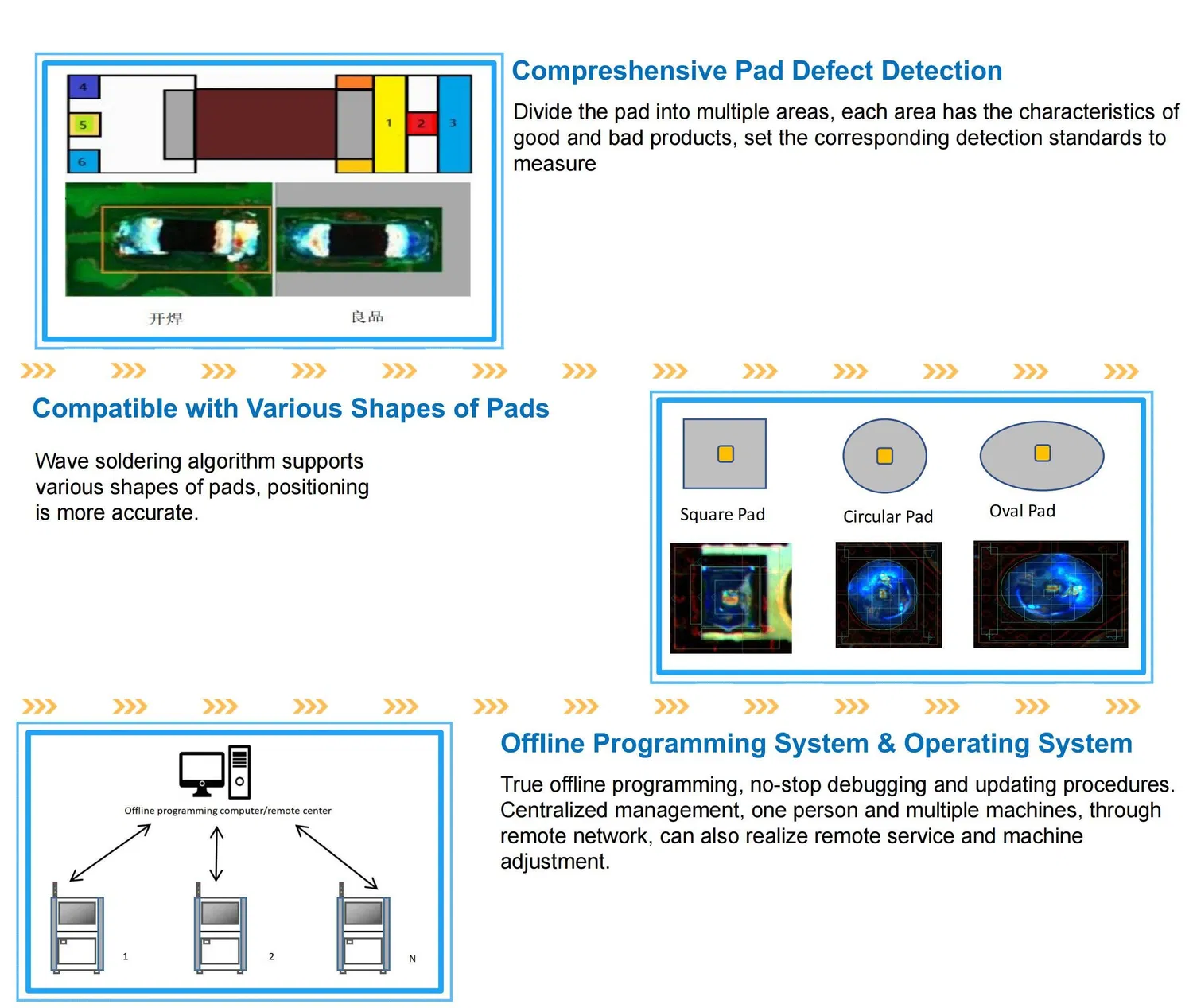

6 、真のノンストップオフラインプログラミングとプログラムアップデート
7 、 MES データドッキングにより、インテリジェントな工場を実現
8 、複数回線の集中管理とリモートサービスをサポート

技術パラメータ:

モデル エール ALE-D
 PCB 仕様
最大 基板サイズ( X x Y ) 10mm x 460mm (ダブルレーン): 10mm x 330mm
(シングルレーン): 10mm x 600mm
最小 基板サイズ( Y x X ) 50mm x 50mm 50mm x 50mm
PCB の厚さ( PCB Thickness 0.6 mm ~ 6 mm
基板エッジギャップ( Board Edge Gap ) 上面: 3mm  底面: 3mm (搬送ベルトと基板 / 治具の接触幅)
最大 下のギャップ( Bottom Gap 50mm
最大 上のギャップ( Top Gap 35mm
配信速度 1 、 500 mm/s (最大)
地上からのトランスミッション高 900 ± 30mm
トランスミッションレーン方向 左右、左右、左右、左右のいずれかです
伝送方式 1 段レーン
PCB クランプ方式 エッジロック基板クランプ
画像 パラメータ
カメラ GigE Vision ( Gigabit ネットワーク・インタフェース) ' 解像度: 2448 x 2048 ( 5 メガピクセル)
FOV 36 mm x 30 mm
解像度 15 μ m
ライティングシステム マルチアングル周囲 LED 光源
パフォーマンスパラメーター
内容の検査 部品の欠落、アライメント不良、チルトフット、仮想はんだ付け、オフセット、 ポール反転、 tombstone 、ブリッジング、すずめっきを低減、フローティングピン、曲がったピン、 など
機器
電力要件 AC220V ± 10% 、 50/60Hz 、 1.8kVA
圧縮空気の要件 4 ~ 6 kg/cm2
オペレーティングシステム Windows 10

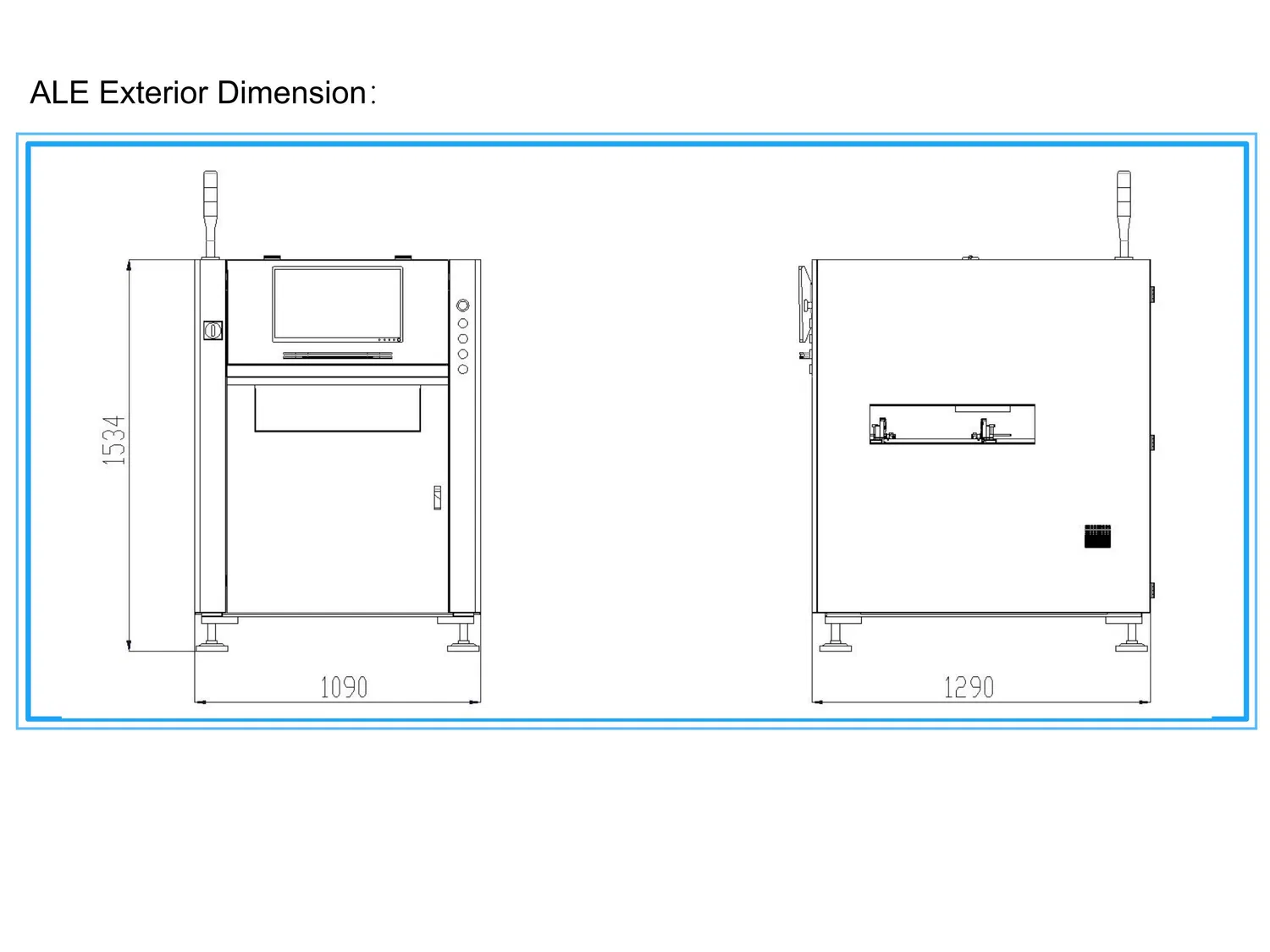

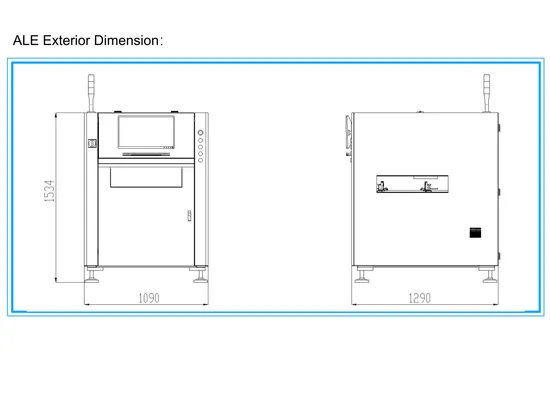

外部寸法( External dimension ) 1090mm ( L ) x 1290mm ( W ) x 1534mm ( H )( ライト、モニター、キーボードなし) L ( 1090mm ) x W ( 1500mm ) x H ( 1534mm )、( 3 色ライト、モニター、キーボードなし)
機械重量 約 750kg  約 850KG
環境温度 4 ~ 40 ˚ C
絶対湿度 RH4 : 25 ~ 80%
通信方法 標準 SMEMA 接続

機能的特徴:
自動光学検査試験機器ビジョン検査システム SMT PCB用自動光学検査試験機器ビジョン検査システム SMT PCB用


会社情報:


HTGD ( GDK )は、プロフェッショナルなラインを獲得し、 SMT のプロフェッショナルおよびテクニカルサービスエクスペリエンス、プロセスの改善、効果的なソリューション、豊富な実用的経験を強化して、お客様のあらゆるタイプのお客様の特別なニーズに対応するための適切で経済的で信頼性の高い推奨事項をお客様に提供することに取り組んでいます。 同社は、深圳に本社を置き、東莞、蘇州、天津、重慶、西安、厦門に支店を開設しました。 同時に海外にも支店や代理店が多く、世界的に強力な流通・サービスネットワークを構築しています。
主な用途は、 SMT および PCB アセンブリ、コンシューマエレクトロニクス製品、自動車産業、 LED アセンブリ、医療電子産業、 など

# 研究開発フル自動スクリーンプリンターの導入開始 2008 年
#2011 年には、 HETIANGOOD 社が正式に登録され、設立されました
SMT 業界での 15 年の経験。
2000 年には、毎年 200 人以上のエモーポリーが機械能力を設定しています。 ( HTGD 、 GDK ブランド)、 ISO 認証 取得企業、機械の CE 認証を取得しています。

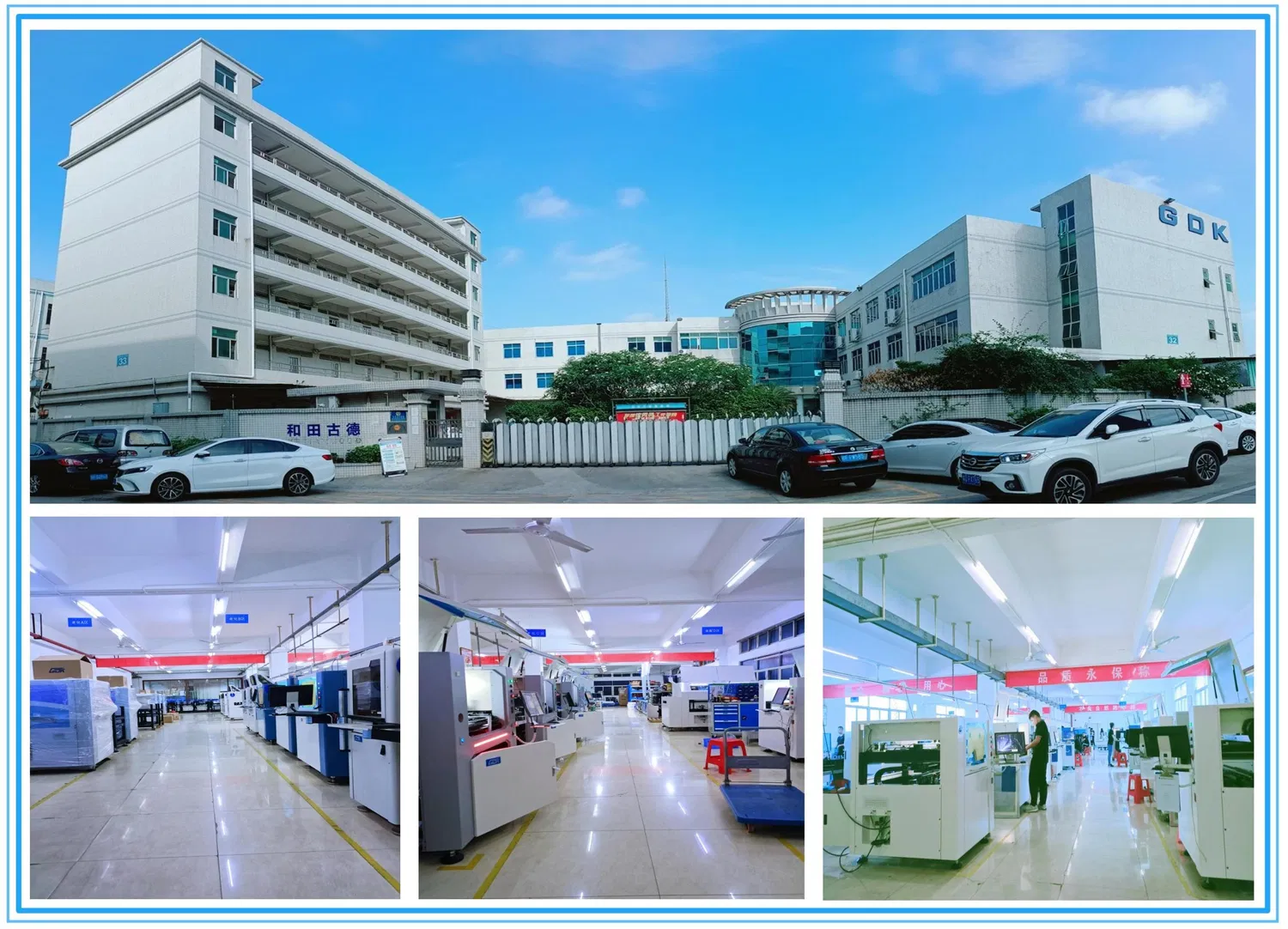

広さ 8000 平方メートルのオフィスエリアは、モダンで簡潔、豊かな科学技術を備えている


自動光学検査試験機器ビジョン検査システム SMT PCB用

生産ライン:
10,000 平方メートルの標準的な最新の精密機器製造作業
自動光学検査試験機器ビジョン検査システム SMT PCB用

アフターサービス:

テクニカルサポート
# 購入日から、 1 年間の無償保証、生涯のメンテナンス
# 技術的なアップデートとテクニカルサービスはいつでも提供します
# ソフトウェアシステムの寿命を延ばす - ソフトウェアの最新バージョンと完璧な機能を保証するための、長い無料アップグレード
# お客様のニーズに応じて技術トレーニングを提供します

サービスサポート
# 購入日から、お客様は 当社の生涯メンバーになり、終日の待機サービスを受けています
# お客様に電話をかけたり、お客様にオンサイトで訪問したり、お客様と連絡を取ったり、関連する問題をタイムリーに改善したりすることができます
# ドアツードアサービス、 1 対 1 の指定サービスポリシーを提供します



利点、なぜ当社を選ぶのか:

1. GDK 、 HTGD の世界的なセルフブランドの有名な製造会社
2. 自社開発および所有ソフトウェア、企業の業界経験
3. 2000 年は生産能力を年間に設定しています
4. CE 、 ISO 、 TUV 認証取得企業
5. SMT の販売、設置、アフターサービスで長年の経験があります。
6. SMT 機器の全製品を北米、南米、ヨーロッパ、東南アジア、中東、その他の国々に輸出しています。 その多くは、新規顧客で、最初から始まります。
7. お客様が専門技術者をトレーニングし、いつでもテクニカルサポートを提供できるようにサポートします。
8. お客様の SMT の問題をすべて解決します。


SMT 全ラインサポート
当社は、 SMT 機器とソリューションを全製品に提供しています。
自動光学検査試験機器ビジョン検査システム SMT PCB用

お客様の訪問:
自動光学検査試験機器ビジョン検査システム SMT PCB用
顧客サイト:

自動光学検査試験機器ビジョン検査システム SMT PCB用

その他の製品サポート:
自動光学検査試験機器ビジョン検査システム SMT PCB用自動光学検査試験機器ビジョン検査システム SMT PCB用


展示会:
自動光学検査試験機器ビジョン検査システム SMT PCB用

企業 の文化・レクリエーション活動:

従業員のためにあらゆる種類の文化的な、娯楽活動を組織し…
自動光学検査試験機器ビジョン検査システム SMT PCB用


梱包: VACUMME+ 木製ボックス。
自動光学検査試験機器ビジョン検査システム SMT PCB用


---- FAQ :

Q :何ができるのでしょうか?
A : SMT の機械とソリューション、プロフェッショナルテクニカルサポート、およびサービスの合計。

Q :あなたは貿易会社ですか、それとも製造業者ですか?
A : OEM および ODM サービスを利用できます。

Q :配送日を教えてください。
A :配送日は、支払い受領後約 35 日です。
