高精度自動光学視覚測定検査機器複合視覚測定機械
サプライヤーに連絡
製品の特長
- マルチセンサー統合：光学センサー、接触プローブ、レーザーを搭載し、2Dおよび3Dの精密測定に対応します。
- 高精度：0.0005mmの金属製スケールにより、ミクロンレベルの測定精度を実現します。
- 安定した構造：堅牢な花崗岩製のベースと固定されたブリッジフレームにより、高い剛性と安定性を実現しています。
- 高解像度イメージング：200万画素の産業用カラーCCDカメラと、0.6倍～5.0倍の自動ズームレンズを搭載しています。
- 多機能照明システム：リングLED、同軸照明、およびパラレルグリーンライトを含む複合マルチ光源を搭載しています。
- 拡張性：レーザースキャナー、3Dプローブ、ガイドカメラなどに対応しており、将来的なアップグレードが可能です。
- 包括的な保証：主要な電気部品に1年間の保証が付いており、安心してご利用いただけます。
製品の属性
- カスタマイズ
- 利用可能
- アフターセールスサービス
- 3R quality warranty - 返品、交換、払い戻し
- 保証
- 1 年
- 形番.
- VMM-003
- タイプ
- 2.5Dビデオ測定システム
- 操作方法
- CNC
- 最大負荷容量
- 30 kg
- 最大xy移動速度
- 300mm/s
- 最大xy加速度
- 800mm/S²
- 最大Z軸移動速度
- 200mm/s
- 輸送包装
- 標準パッケージまたはカスタマイズ
- 仕様
- 1200x700x1600
- 商標
- raytek
- 原産国
- China Shanghai
- 生産能力
- 1000 年 / 年
配送
オンライン取引保護
- 支払い保証
-
プラットフォーム保護された支払い、対象注文の問題には返金サポート付き
- プラットフォーム物流
- プラットフォーム対応物流による明確な配送追跡
- 検品サービス
- 出荷前の任意検査による品質および数量確認
- アフターサービス・紛争対応
- プラットフォーム支援の紛争解決、該当する場合の返金や返品を含む。
Made-in-China.comのSecured Tradingを通じて注文および支払いが行われた場合のみ、支払い保護および対応するplatform servicesの対象となります。

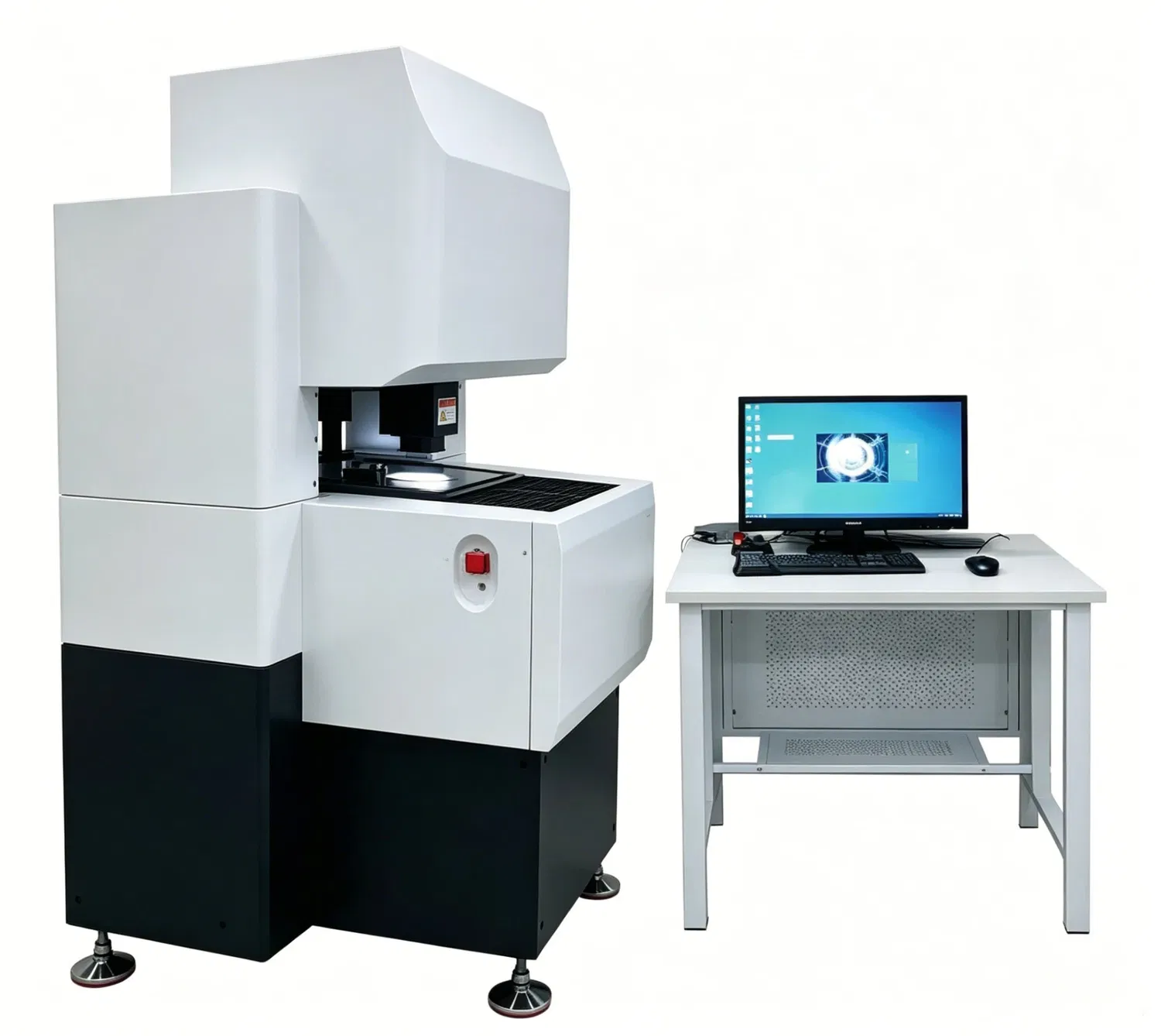

高精度自動光学視覚測定検査機器複合視覚測定機械 の商品画像
-
高精度自動光学視覚測定検査機器複合視覚測定機械 -
高精度自動光学視覚測定検査機器複合視覚測定機械 -
高精度自動光学視覚測定検査機器複合視覚測定機械 -
高精度自動光学視覚測定検査機器複合視覚測定機械 -
高精度自動光学視覚測定検査機器複合視覚測定機械 -
高精度自動光学視覚測定検査機器複合視覚測定機械 -
高精度自動光学視覚測定検査機器複合視覚測定機械
類似商品を探す
製品説明
V-PV-DCC シリーズマルチセンサビジョン計測機器 この複合ビジョン測定装置は、 CNC 全閉ループモーションコントロールシステムを備えた花崗岩の固定ブリッジ構造を採用しています。 光学画像、接触プローブ、レーザーなどのマルチセンサー複合測定をサポートし、 2D および 3D 精密寸法検査のすべての要件に対応します。 高精度リニアスライドレールとプリロードボールねじを装備し、効果的に Abbe エラーを低減し、長期的に安定した精度を実現します。 自動車エレクトロニクス、モバイル部品、精密機械、金属部品、プラスチック製品、 LCD パネル
- 3 軸サーボ閉ループ制御、高速移動速度、高い繰り返し位置決め精度
- マルチセンサーを搭載した設計、オプションのプローブ、レーザーにより、 3D 空間測定を実現
- オートズームレンズ 0.6X-5.0x （ 8.3:1 ）、 200 万画素の工業カラー CCD 、クリアな画像処理
- 0.0005mm の高精度金属グレーティングルーラにより、ミクロンレベルの測定精度を保証します
- 複合マルチ光源システム：表面リング LED 、同軸ライト、平行伝送グリーンライト
- 拡張可能な構造で、レーザースキャナ、 3D プローブシステム、リフティング光源、およびガイドカメラと互換性があります
アイテム パラメータ ストロークの測定 300300300300mm/400300mm/500500300mm です XY 測定精度 1.8 + L/200 μ m ~ 2.2 + L/200 μ m Z プローブ測定精度 3.0 + L/200 μ m 最大ベアリング重量（ Max Bearing Weight 30 kg 最大 XY 回転速度 300mm/s 最大 XY 加速度（ Max XY Acceleration ） 800mm/s² 最大 Z 走行速度 200mm/s 光学ズームレンズ 0.6X-5.0x 自動ズーム、ズーム比 8.3:1 イメージカメラ（ Image Camera ） 200 万画素の産業用カラー CCD を搭載 駆動モーター 3 軸 Panasonic サーボモーター 作業距離（ Working Distance ） 80 mm 標準光源（ Standard Light Source ） 5 リング 8 エリア白色 LED 表面光、同軸 LED 光、平行緑伝送光 オプションのアップグレードアクセサリ 同軸ポイントレーザー、 LK 三角レーザー、ガイドカメラ、リフティングライト、 3D プローブシステム、 レーザー輪郭測定装置
アプリケーションの範囲
携帯電話用スペア部品、自動車電子部品、精密機械加工ハードウェア、射出成形プラスチック部品、液晶パネル、半導体部品、精密金型、電子コネクタ、スタンプ部品。
お客様にとってのメリット
- 多機能統合機械、 2D 輪郭および 3D 高さ測定を一度に完了し、装置コストを削減します
- 自動バッチ測定プログラムにより、量産時の工場検査効率を大幅に向上させます
- 複数の光源により、反射、透明、暗、および極小のフィーチャーパーツの測定の困難さが解決されます
- 柔軟な拡張設計により、お客様は後で製造ニーズに応じてレーザー / プローブシステムをアップグレードできます
- 安定した機械構造、低いメンテナンスコスト、ワークショップ環境での長い耐用年数
| サービス項目 | 詳細 |
|---|---|
| 輸出包装 | 耐衝撃性のある乾式乾式木製ケース（フォーム内部保護付き） |
| 供給能力 | 安定した大量生産、迅速な配送サイクル |
| 保証期間 | コア電気コンポーネントの 1 年間の保証 |
| テクニカルサポート | オンラインリモートトレーニング、海外エンジニアサービスサポート |
| 運用トレーニング | 無料の操作ソフトウェアおよび測定プログラムトレーニング |
V-PV-DCC シリーズマルチセンサビジョン計測機器
サプライヤーについて
このサプライヤーはTÜV Rheinlandによって監査されています。ID「MIC-ASR2541152」を使用して、TÜV Rheinlandの公式ウェブサイトでレポートを確認できます。「
」と表示された項目は認証済みです。
会社概要
2016 年 4 月に設立された上海瑞泰光電子技術有限公司（ Raytekoptics ）は、中国科学アカデミーの上海国立技術移転センターの建設産業基地にあり、中国科学アカデミーの光学機械工学研究所に隣接しています。 現在、約 50 名の従業員を擁し、主に光学レンズ、光学ミラー、光学窓、拡散、光学フィルター、偏光光学部品、分光計、光学プリズム、 光学回折格子、赤外線光学部品、ファイバーアセンブリ、レーザー光学部品、コーティング光学部品、 上海瑞泰光電有限公司は、上海静日新素材有限公司の 100% 子会社である超高速光学部品、超有限光学ミラー等をはじめ、上海 C レーザー、上海瑞泰光電は、 10,000 平方メートルの専門生産拠点と、大型ウォータージェット、水平帯鋸、各種加工装置を有しています。 CNC 加工センター、多機能フライス加工機、 CNC 精密彫刻機、 CNC 平面精密加工機、 CNC 旋盤、水車、内部円形スライサー、研磨機、研磨機、焦点を絞ったイオンビーム（ FIB ）、磁気研磨機（ MRF ）、 CNC 6 軸小型研削盤、干渉計、その他の高度な装置など多数。 このため、上海瑞泰光電は、高精度で完全な高品質光学部品のカスタム加工サービスをお客様に提供します。 当社の製品は、ヨーロッパ、米国、ロシア、日本、韓国、 ドイツ、スペイン、イタリア、フランス、サウジアラビア、 カナダ、オーストラリア、ニュージーランド、ノルウェー、アルゼンチン、 南アフリカおよびその他の国および地域では、国内外のユーザーから深く評価されています。 さらに、 Raytek Optics は Corning 、 Schott 、 Hellma 、 Nikon 、 Ohara 、 AGC 、ビトロン、石英ガラス、ガラスセラミックス、光学ガラス、コーティング材料など 国内の主要な光通信機械研究所、研究機関、天文学研究機関は、あらゆるレベルで、当社との広範かつ深いビジネス関係を築いてきました。
当社の工場および事業背景
-
業種
- 貿易会社
- 住所
- Rm. 402-2, Building 46, No. 52, Chengliu Road, Jiading District, Shanghai, China
-
プラントエリア
- 100 平方メートル
-
従業員数
- 5
-
登録資本金
- 11,600,000 RMB
-
支払条件
- LC, T/T, D/P, PayPal, Western Union, 小額決済
-
国際商取引条件（インコタームズ）
- CIF, CFR
-
平均リードタイム
- ピークシーズンのリードタイム: 15営業日以内, 一ヶ月, オフシーズンのリードタイム, 15営業日以内, 一ヶ月
-
最寄りの港
- Shanghai Port
-
最小注文数量
- 1PC
-
サプライチェーンパートナー
- 30
当社の生産能力と技術力
-
主な製品
- 光学レンズ、 光学ウィンドウ、 レーザーウィンドウ、 フューズドシリカ、 光学プリズム、 光学ガラス、 サファイアウィンドウ、 非球面レンズ、 球面レンズ、 光学ミラー
-
カスタマイズオプション
- サンプルからのカスタマイズ, デザインからのカスタマイズ, フルカスタマイズ, マイナーカスタマイズ, フレキシブルなカスタマイズ
-
研究開発エンジニア
- 1 people
当社の業界経験とグローバルな取引実績
-
設立年
- 2016-04-01
-
輸出年
- 9 Years
-
主な市場
- 南米, ヨーロッパ, ドメスティック
-
リピートバイヤーの選択
- 50%~80%
-
海外取引スタッフ数
- 4
-
海外代理店/支店
- いいえ
-
過去1年間に発売された新製品
- いいえ
当社の認証・基準および業界での評価
-
マネジメントシステム認証
- ISO9001:2015
-
Fortune 500と提携
- いいえ
よくある質問
- この機械の保証期間はどのくらいですか？
- 主要な電気部品については、1年間の保証を提供しています。
- この機械はカスタマイズできますか？
- はい、フルカスタマイズ、小規模なカスタマイズ、サンプルやデザインからのカスタマイズなど、様々なカスタマイズに対応しています。
- この機械でサポートされているセンサーは何ですか？
- 光学画像、接触プローブ、レーザーなど、複数のセンサーを用いた複合測定に対応しています。
- 最大積載量はどのくらいですか？
- この機械の最大積載量は30kgです。
- 最小発注数は何個ですか？
- 最小発注数は1個です。
- どのような技術サポートがありますか？
- オンラインでのリモートトレーニングや、海外エンジニアによるサポートを提供しています。
- 支払い方法は何ですか？
- 信用状（LC）、電信送金（T/T）、ドキュメント・ペイン（D/P）、PayPal、Western Union、および少額の支払いを受け付けています。
- 納品までのリードタイムはどのくらいですか？
- リードタイムは、季節によって異なりますが、通常15営業日以内、または1か月以内です。
