製品の特長
- 省エネルギー設計：ギア式と比較して、わずかに滑りが発生する設計により、最大20%の電力消費を削減します。
- 独立モーター駆動：各ワイヤーガイドローラーは、独立したサーボモーターによって駆動され、生産能力を向上させます。
- 高速金型交換システム：すべての金型を交換することなく、迅速に金型を交換できるため、ダウンタイムを大幅に削減します。
- 全浸式引き抜き槽：引き抜きプロセス中に、優れた冷却効果と潤滑効果を発揮します。
- 高速運転：最大引き抜き速度は25m/sに達し、効率的なワイヤー生産を実現します。
- 低騒音運転：追加の筐体なしで、低騒音での運転を実現する設計です。
- 1年間の保証：機械的な欠陥に対して、1年間の保証が付いています。
- 生涯にわたるアフターサービス：トレーニングやメンテナンスサポートを含む、製品寿命全体にわたるアフターサービスを提供します。
製品の属性
- カスタマイズ
- 利用可能
- アフターセールスサービス
- すべての人生
- 保証
- 1 年
- タイプ
- LTの水タンクタイプメタル延伸機
- 利用
- ワイヤー
- 金属素材
- 銅
- 出口直径
- 1.2-3.5
- Max.Inletワイヤーダイヤ。
- 8ミリメートル
- ブロックダイヤ。
- 450ミリメートル
- マックス。ブロックの数
- 13
- 認定
- ISO
- 条件
- 新しい
- 色（ Color ）
- 青
- モデル
- 13/450
- ワイヤ
- 8mm
- プロセス
- 図面（ Drawing ）
- 輸送包装
- 海に出てもいいパッキング
- 仕様
- 36000 * 200 * 1700mm
- 商標
- Suntechmach
- 原産国
- 中国
- 税関コード
- 8463300000
- 生産能力
- 10 セット / 月
配送
- 輸送費:
- 運賃と配達予定時間についてはサプライヤーにお問い合わせください。
オンライン取引保護
- 支払い保証
-
プラットフォーム保護された支払い、対象注文の問題には返金サポート付き
- プラットフォーム物流
- プラットフォーム対応物流による明確な配送追跡
- 検品サービス
- 出荷前の任意検査による品質および数量確認
- アフターサービス・紛争対応
- プラットフォーム支援の紛争解決、該当する場合の返金や返品を含む。
Made-in-China.comのSecured Tradingを通じて注文および支払いが行われた場合のみ、支払い保護および対応するplatform servicesの対象となります。
銅棒破砕機 13D ワイヤー引き抜き機 電気ケーブル製造機 の商品画像
-
銅棒破砕機 13D ワイヤー引き抜き機 電気ケーブル製造機 -
銅棒破砕機 13D ワイヤー引き抜き機 電気ケーブル製造機 -
銅棒破砕機 13D ワイヤー引き抜き機 電気ケーブル製造機 -
銅棒破砕機 13D ワイヤー引き抜き機 電気ケーブル製造機 -
銅棒破砕機 13D ワイヤー引き抜き機 電気ケーブル製造機
類似商品を探す
製品説明
1. 概要 1.1 この機械は、直径 1.2 ～ 3.5 mm の銅線を描くために使用されます。 タンデムキャビネットの一体型メカニズム。各ワイヤキャプスタンは独立したサーボモータによって駆動されます。 完全に浸された描画容器のため、ワイヤー冷却効果が良い。
1.2 コスト削減：わずかなスリップ率設計により、電気エネルギーを 20% 節約します。 モーターの電源を切ることができず、エネルギーを最大 20% 節約できました。 わずかなスリップ率設計により、デッサンのダイス、キャプスタンおよびデッサンの潤滑油のオイル消費のサービス寿命を高める。 高速で、ギヤタイプよりも 20% のエネルギーを節約。
1.3 生産性の向上：独立したモーター駆動技術を使用して、出口径を変更すると、急速ダイ交換システムのプロセスが実現されます。人間とコンピュータの相互作用インターフェースが使用され、機械的表示と電気的故障表示が提供されるため、ダウンタイムを削減できます。 目型の伸びは、生産要件に応じて柔軟に調整できます。
2. 技術パラメータ
| いいえ | アイテム | 仕様 |
| 1. | 入口直径 | 直径 8.0 mm |
| 2. | アウトレット直径 | 直径 1.2 ～ 3.5 mm |
| 3. | 描画の最大速度 | 25m/s |
| 4. | タワーキャプスタン直径 | 直径 450mm |
| 5. | 定速ホイール用モータの出力 | 55KW （ AC ） * 1 |
| 6. | ダイの数 | 13. |
| 7. | ダイの外径 | 直径 38 * 25mm |
| 8. | スプーリングボビンサイズ | PND800 |
| 9. | メインモーター電源 | 37KW （ AC ） * 5 、 30kW （ AC ） * 7 |
| 10. | ダブルテイクアップ用モータの電源 | 37KW （ AC ） * 2 |
| 11. | 機械寸法 | 36000 * 4200 * 5000mm |
| 12. | 無呼吸ユニット電源 | 60V 、 400A （ DC ） |
| 13. | コイルマシン | 直径 900mm |
| 14. | Annealer の電源 | 60V 、 5000A （ DC ） |
3. 成形機のコンポーネント
| いいえ | アイテム | 数量 |
| 1. | 片持ち公衆スタンド | 1 セット |
| 2. | メイン図面マシン | 1 セット |
| 3. | 連続アニーリング装置 | 1 セット |
| 4. | アキュムレータ | 1 セット |
| 5. | PND800 完全自動スプーラ | 1 セット |
| 6. | ポインティングマシン | 1 セット |
| 7. | Φ 900 コーリングマシン | 1 セット |
| 8. | ワイヤ描画液の供給中心 | 1 セット |
| 9. | スチームジェネレータ | 1 セット |
| 10. | 電動コントロールおよびコントロールデスク | 1 セット |
4.1 Payoff スタンド
1) タイプ：片持ちタイプ
2) Payoff スタンドはコラム、片持ちおよびステアリングローラーから成っている。
3) カラムの高さは 4500mm 以下です。 2 つのアルミニウムリールは連続的な支払を達成できる。
4) コラムの上部には、アセンブリ全体の非常停止装置があります。
5) カンチレバーの長さは 1,700 mm です。

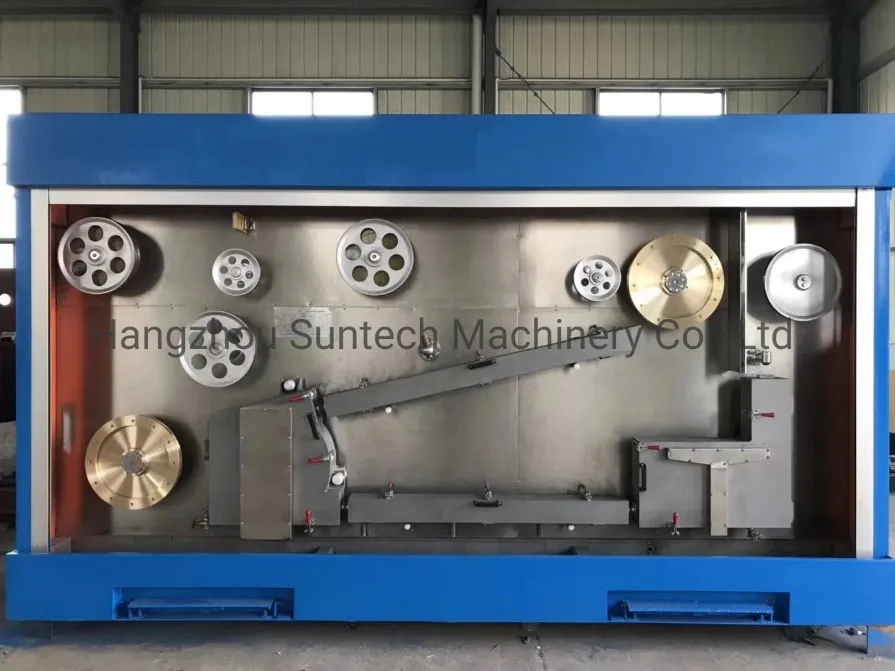

4.2 メイン図面マシン
1) タイプ : わずかなスリップ・レート設計。 直径が同じブロックを持つ 13 ダイ銅線製図機。
2) タンデムキャビネットの一体型メカニズム。各ワイヤキャプスタンは独立したサーボモータによって駆動されます。
3) 完全に浸された描画容器のために、よいワイヤー冷却および潤滑効果を取りなさい。
4) キャプスタンと中心線の設計に傾斜角があるため、ワイヤの高品質な表面。
5) ブロックの描画にはスチールホイールを採用。 表面はタングステンカーバイドで覆われており、使用寿命を延ばします。
6) 急速なダイスの変更システムは、すべてのダイスを変える必要がない、多くの時間を救う。
7) 乳剤供給・熱交換冷却システムも提供しています。
8 ）非常にスムーズな運転と均一な負荷伝達を実現する精密なヘリカルギヤ。 9) 低騒音でエンクロージャ不要。
4.3 アキュムレータ
1) アキュムレータの容量： 7m
2) 最大 張力： 138N
3 ）テンションはエアシリンダの圧力によって調整されます
4.4 アニーリング装置
1) タイプ : 水平 DC 焼成、速度追跡自動
2) 焼成用インレットワイヤ径：直径 1.2 mm - 直径 3.5 mm
3 ）アニーリングの最大直線速度： 25m/s
4) アニーリングニッケル導体リング直径 450mm （ 3 本の導電リングは交換可能）
5) 軟弱導体の伸縮力は均一で安定しており、伸び率の国際的な要求に達している。
6 ）焼付きは予熱期間と焼成期間の 2 つの期間である
7) 軟化室は、手動式圧力調整弁を使用したスチームで保護されています。 （蒸気圧は 0.2 MPa ）、用法・用量は 20 kg/h
8 ）出口には、手動式の乾燥装置が装備されています。 （圧力： 0.2 〜 0.4MPa ）流量は 30m3/h です
9) アニーリング冷却は循環水冷却を採用しています。 熱交換器は水で冷却されます。 流量は 30 m3/h です
4.5 Φ 800 自動スプーラ ( ダブルポジション )
1) スプールボビンサイズ : PND800
2 ）最大テークアップ速度： 25m/s （ PND800 ）
3) テークアップモータ： 37KW （ 2 基、 AC ）
4) リールを交換する必要がある場合、回転慣性を減少させブレーキ時間を短縮するために速度が減速します。 ブレーキはエアスロットルタイプです。
5) トラバースピッチは自由に調整できます
6 ）リールは空気圧によって上下に移動することができます。 リールのグリップと弛緩は機械ロック付きの空圧制御です。
7) リール交換の場合、長さカウントホイールはに従って信号を送信します。 あらかじめ設定された長さで実現します。 交換時のリール交換精度は、充填リールから空リールまで最大 99% です。
4.6 ポインティングマシン
1) ポインティングローラ直径：直径 110mm
2) ポインティングローラー速度 :16 ～ 18r/ 分
3) ブロック直径： φ 430mm
4) ポインティング部にはカットオフ機能がある
5 ）モータ出力： 3KW
6) 金型穿孔犬はきつく引っ張られるとき、リングにリングにワイヤー自動的に引き抜かれるように jaggy 、整理できる。

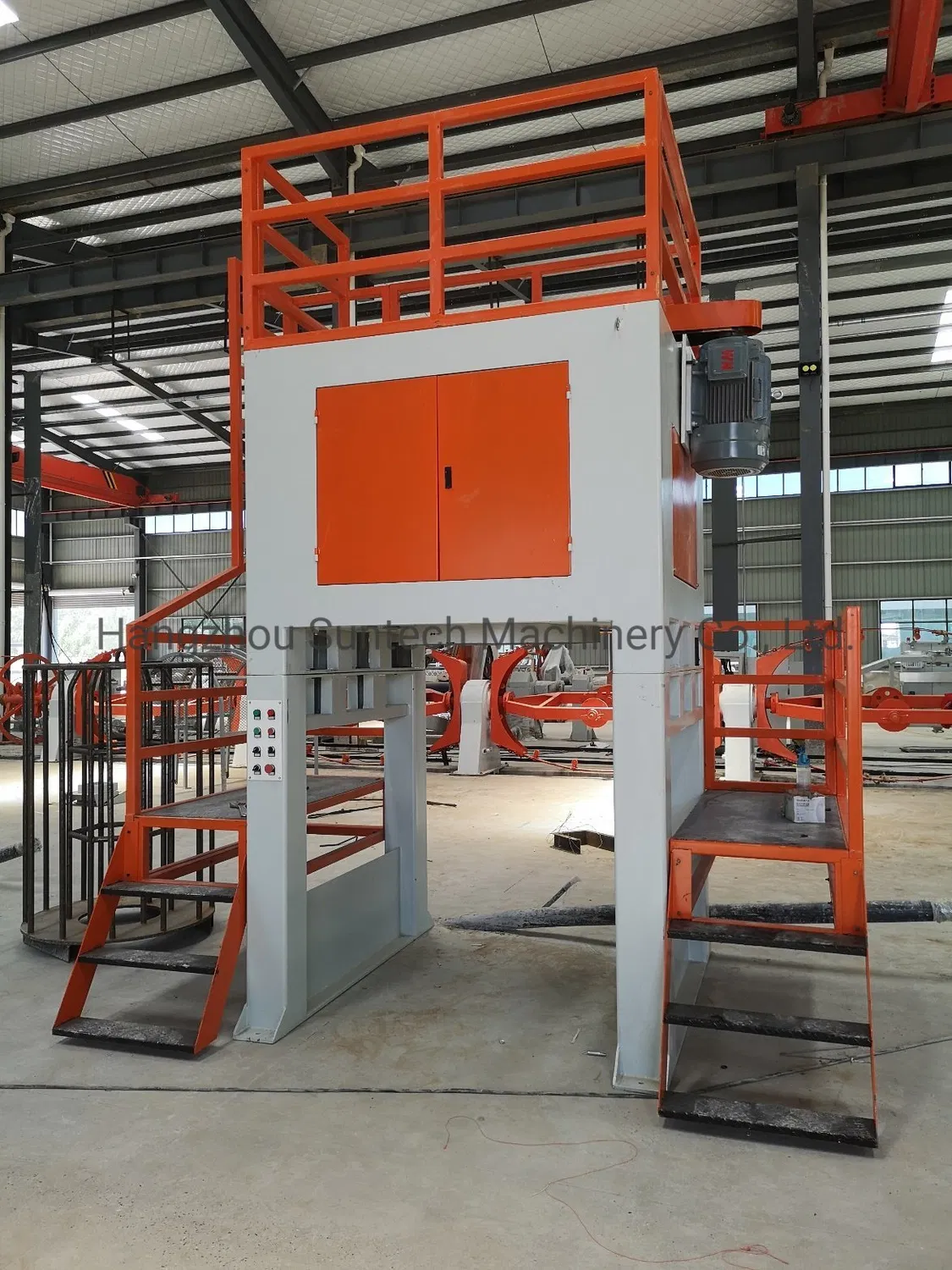

4.7 コイルマシン（ソフトワイヤおよびハードワイヤに使用可能）
1) 適用ワイヤ径：直径 1.5mm ～ 直径 3.6mm
2) 最大速度：直径 1.5mm で 25 m/s
3) コイル径：直径 900mm
4) 積込み： 2000 kg
5 ）モータ出力： 22kW （ AC ）
6 ）コイルバスケットのサイズ：直径 700 * 直径 1200 * 2000 mm
5. 参考写真： 4.3 アキュムレータ
1) アキュムレータの容量： 7m
2) 最大 張力： 138N
3 ）テンションはエアシリンダの圧力によって調整されます
4.4 アニーリング装置
1) タイプ : 水平 DC 焼成、速度追跡自動
2) 焼成用インレットワイヤ径：直径 1.2 mm - 直径 3.5 mm
3 ）アニーリングの最大直線速度： 25m/s
4) アニーリングニッケル導体リング直径 450mm （ 3 本の導電リングは交換可能）
5) 軟弱導体の伸縮力は均一で安定しており、伸び率の国際的な要求に達している。
6 ）焼付きは予熱期間と焼成期間の 2 つの期間である
7) 軟化室は、手動式圧力調整弁を使用したスチームで保護されています。 （蒸気圧は 0.2 MPa ）、用法・用量は 20 kg/h
8 ）出口には、手動式の乾燥装置が装備されています。 （圧力： 0.2 〜 0.4MPa ）流量は 30m3/h です
9) アニーリング冷却は循環水冷却を採用しています。 熱交換器は水で冷却されます。 流量は 30 m3/h です
4.5 Φ 800 自動スプーラ ( ダブルポジション )
1) スプールボビンサイズ : PND800
2 ）最大テークアップ速度： 25m/s （ PND800 ）
3) テークアップモータ： 37KW （ 2 基、 AC ）
4) リールを交換する必要がある場合、回転慣性を減少させブレーキ時間を短縮するために速度が減速します。 ブレーキはエアスロットルタイプです。
5) トラバースピッチは自由に調整できます
6 ）リールは空気圧によって上下に移動することができます。 リールのグリップと弛緩は機械ロック付きの空圧制御です。
7) リール交換の場合、長さカウントホイールはに従って信号を送信します。 あらかじめ設定された長さで実現します。 交換時のリール交換精度は、充填リールから空リールまで最大 99% です。
4.6 ポインティングマシン
1) ポインティングローラ直径：直径 110mm
2) ポインティングローラー速度 :16 ～ 18r/ 分
3) ブロック直径： φ 430mm
4) ポインティング部にはカットオフ機能がある
5 ）モータ出力： 3KW
6) 金型穿孔犬はきつく引っ張られるとき、リングにリングにワイヤー自動的に引き抜かれるように jaggy 、整理できる。
4.7 コイルマシン（ソフトワイヤおよびハードワイヤに使用可能）
1) 適用ワイヤ径：直径 1.5mm ～ 直径 3.6mm
2) 最大速度：直径 1.5mm で 25 m/s
3) コイル径：直径 900mm
4) 積込み： 2000 kg
5 ）モータ出力： 22kW （ AC ）
6 ）コイルバスケットのサイズ：直径 700 * 直径 1200 * 2000 mm
6. 梱包および出荷
パレットまたはお客様の特定の要件に応じて梱包できます。7. 当社のサービス
お客様が機械を完全に操作できるようにするため、お客様が必要な場合は、次のようなお客様のトレーニングをサポートします。1. 正しい動作モード
2. 正しいメンテナンス方法
3. 単純な問題を取り除く
8. RFQ ：
お客様各位ご覧いただきありがとうございます。
お勧めの情報をお寄せいただく際には、以下の情報をご連絡ください。
1. ワイヤ材質
2. インレットおよびアウトレットワイヤの直径
3. テークアップ用のスプールサイズ
よろしくお願いいたします
サプライヤーについて
会社概要
中国浙江省の認証を受けた省ハイテク企業杭州日科技機械有限公司は、金属加工および産業オートメーションソリューション用の先進機械の研究開発、製造、およびグローバル輸出を専門としています。 金属加工業界の革新を推進するミッションを持つ当社は、最先端の技術を統合し、多様な産業需要に対応する高性能機器を提供します。
コアコンピテンシー
革新主導の研究開発
グローバルテクノロジー統合：当社の専任研究開発チームは、世界をリードするテクノロジーを継続的にインポート、適合、アップグレードし、ソリューションを国際標準に適合させます。
完全なプロセスの専門知識：ワイヤの描画、亜鉛メッキから焼きなまし、コーティングまで、当社のポートフォリオは金属加工チェーン全体に及び、鉄（高 / 中 / 低炭素鋼）と非鉄金属（ステンレス鋼、銅、ニオブ、タンタルなど）の両方をサポートします。
製品ポートフォリオ
ワイヤー処理システム：
ストレート / 反転ワイヤー製図機
ワイヤー
ロープコーティングおよびプラスチック充填ユニット
表面処理ソリューション
：亜鉛メッキライン、めっき製造ライン
精密温度制御による焼成炉
自動化製造：
溶接電極およびワイヤー生産ライン
カスタマイズターンキー自動化システム
技術の優位
性適応エンジニアリング： 多様な材質、厚さ、生産スケールに対応するよう設計された装置。
スマート製造： IoT 対応システムで、リアルタイムの監視、エネルギー効率、ダウンタイムの最小化を実現します。
世界的なフットプリントおよび認識
型輸出市場：ヨーロッパ、東南アジア、アフリカ、南米のお客様にサービスを提供する当社の機械は、信頼性、正確性、およびコスト効率で定評があります。
業界認定 : ISO 規格および CE 認証に準拠し、品質と安全性を確保します。
当社の工場および事業背景
- 住所
- No. 299, Wangjiang East Rd, Guansheng Building, Hangzhou, Zhejiang, China
- 支払条件
- LC, T/T, D/P, Money Gram
- 国際商取引条件（インコタームズ）
- CFR, CIF, CIP, EXW
- 平均リードタイム
- ピークシーズンのリードタイム: 1-3ヶ月, オフシーズンのリードタイム, 1-3ヶ月
- 最寄りの港
- SHANGHAI PORT, NINGBO PORT
当社の生産能力と技術力
- 主な製品
- ワイヤー引き機、 熱処理炉、 亜鉛メッキ設備、 溶接ワイヤー設備、 押出機、 サイドチャネルブロワー、 ワイヤーメッシュ機、 溶接電極設備、 スチールファイバー製造機、 アニーリング炉
当社の業界経験とグローバルな取引実績
- 輸出年
- 2014-12-02
- 主な市場
- 北米, 南米, 東ヨーロッパ, 東南アジア, アフリカ, オセアニア, 中東, 東アジア, 西ヨーロッパ
よくある質問
- 最大加工速度は？
- 最大加工速度は25m/sです。
- 入口と出口のワイヤ直径の範囲は？
- 入口の直径は8mmで、出口の直径は1.2mmから3.5mmの範囲です。
- この機械には何個のダイが搭載されていますか？
- この機械には13個のダイが搭載されています。
- この機械の保証期間は？
- この機械には1年間の保証が付いています。
- この機械は、購入後のトレーニングを提供していますか？
- はい、必要に応じて、正しい操作方法やメンテナンス方法に関するトレーニングを提供しています。
- 製品の推奨に必要な情報は？
- ワイヤの材質、入口と出口のワイヤ直径、そして巻き取り用のスプールのサイズをお知らせください。
- 製造までのリードタイムは？
- リードタイムは、繁忙期も閑散期も1～3ヶ月です。
- この機械はカスタマイズできますか？
- はい、梱包はパレットでの梱包、またはお客様の特定の要件に合わせて行うことができます。
