고급 폐쇄 루프 홀 효과 전류 모니터링 센서 모듈
공급 업체에 문의
제품 속성
- 커스터마이징
- 사용 가능
- 유형
- 홀 유형
- 출력 신호의 유형
- 아날로그 출력
- 모델 번호.
- CHB20LSP3S1H
- 생산 공정
- 반도체 집적
- 자료
- 플라스틱
- 정확도 등급
- 0.5G
- 신청
- 새로운 에너지 컴바이너 박스 측정
- IP 등급
- IP44
- 인증
- CE, RoHS, ISO
- 사용자 지정
- 사용자 지정
- 정격 입력
- 10/15/20/40A
- 측정 범위
- 0~+-40A
- 공급 전압
- DC + 3.3 ~ 5.0v
- 출력 전압
- 1.650+-1.250V
- 오프셋 전압
- @ip=0, t=25°c < +-10mv
- 전력 소비량
- 10mA
- 기본 관통 구멍
- d8.5+-0.15mm
- 플라스틱 재질
- PBT G30/g15, UL94-V0
- 운송 패키지
- 표준 수출 상자
- 등록상표
- 케미
- 원산지
- China(Mainland)
- 세관코드
- 90330000
- 생산 능력
- 10000pcs/월
- 패키지 크기
- 21.00cm * 15.00cm * 7.00cm
- 패키지 총 중량
- 1.000kg
- 납품 기일
-
35 days (1 - 1 Pieces)
To be negotiated ( > 1 Pieces)
배송
온라인 거래 보호
- 지급 보증
-
플랫폼 보호 결제 및 적격 주문 문제에 대한 환불 지원
- 플랫폼 물류
- 플랫폼 지원 물류를 통한 더 명확한 배송 추적
- 검사 서비스
- 선택적 선적 전 검사로 품질 및 수량 확인
- 애프터세일즈 & 분쟁 처리
- 플랫폼 지원 분쟁 해결, 해당되는 경우 환불 또는 반품 포함.
Made-in-China.com Secured Trading 을 통해 주문하고 결제된 주문만 결제 보호 및 해당 platform services 의 대상이 됩니다.

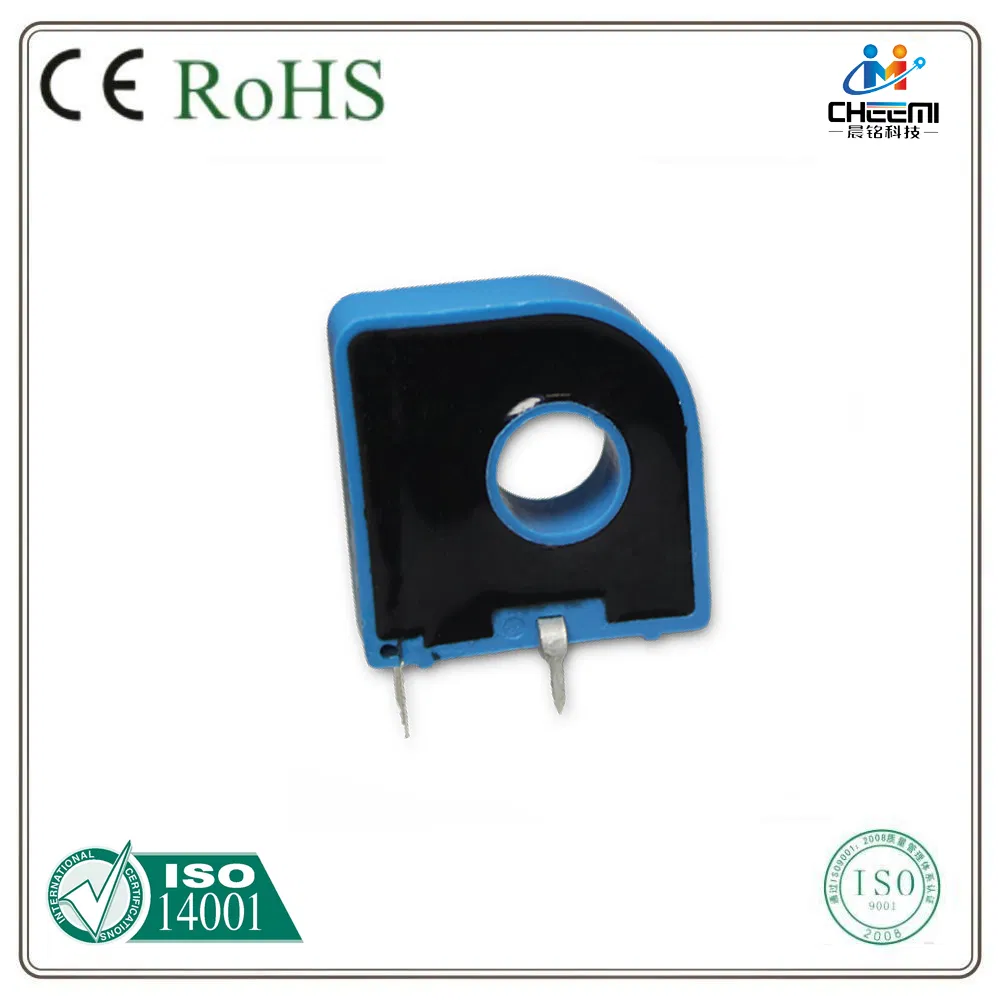

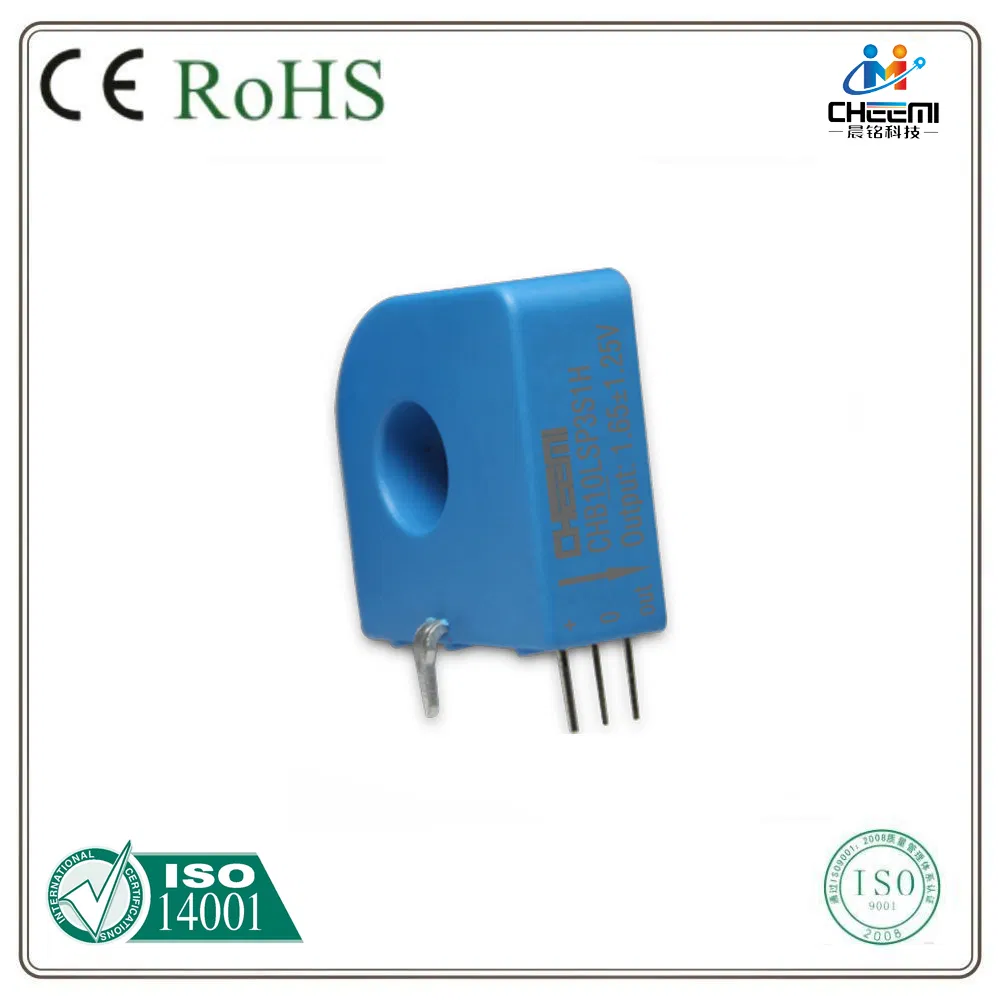

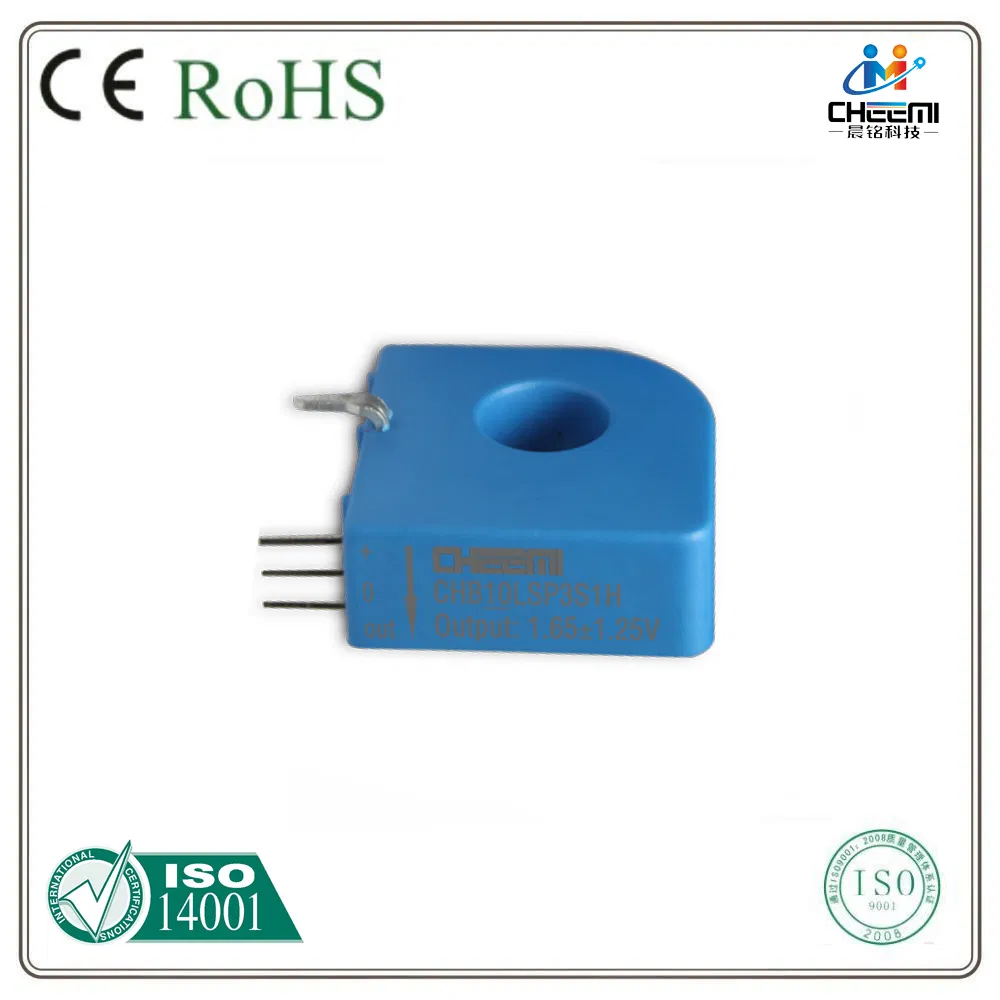

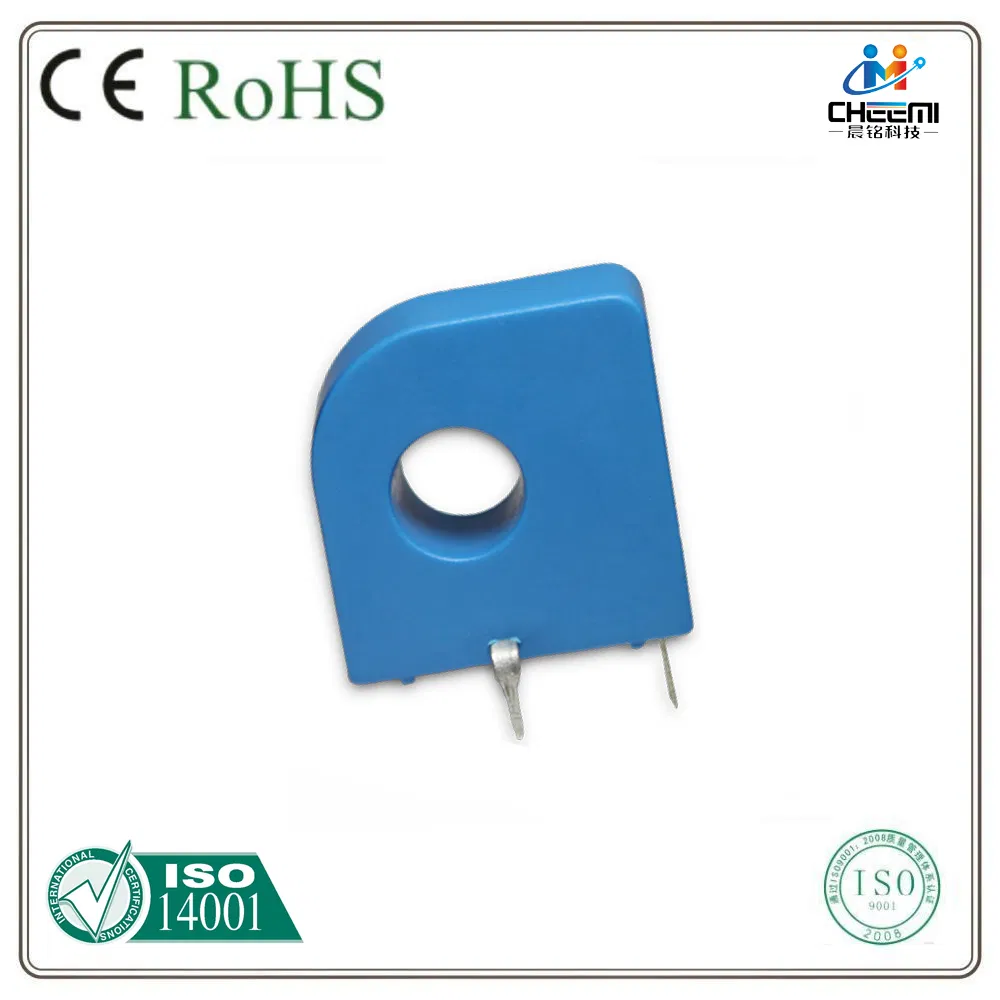

고급 폐쇄 루프 홀 효과 전류 모니터링 센서 모듈 제품 이미지
-
고급 폐쇄 루프 홀 효과 전류 모니터링 센서 모듈 -
고급 폐쇄 루프 홀 효과 전류 모니터링 센서 모듈 -
고급 폐쇄 루프 홀 효과 전류 모니터링 센서 모듈 -
고급 폐쇄 루프 홀 효과 전류 모니터링 센서 모듈 -
고급 폐쇄 루프 홀 효과 전류 모니터링 센서 모듈 -
고급 폐쇄 루프 홀 효과 전류 모니터링 센서 모듈 -
고급 폐쇄 루프 홀 효과 전류 모니터링 센서 모듈
유사한 제품 찾기
제품 설명
* 폐루프(보정) 전류 변환기
* 공급 전압: DC + 3.3 / 5.0V
* 1차 회로와 2차 회로 사이의 전기적 절연을 통한 DC, AC, 펄스 등의 전류 측정 가능
* PCB 마운팅 설치
장점
* 높은 정확도
* 매우 우수한 선형성
* 낮은 온도 변화
* 사용자 지정할 수 있습니다
* 응답 시간이 최적화되고 삽입 손실이 없습니다
* 낮은 전력 소비량
* AC/DC 가변 속도 드라이브
* 무정전 전원 공급 장치(UPS)
* 스위치 모드 전원 공급 장치(SMPS)
* 인버터 응용 분야
| 전기 데이터: (Ta = 25ºC, VC = + 3.3 / 5.0VDC, RL = 2KΩ, CL = 10000pF) | ||||
| 미터 참조 |
CHB10LSP3S1H | CHB15LSP3S1H | CHB20LSP3S1H | CHB40LSP3S1H |
| 정격 입력 IPN(A) | 10 | 15 | 20 | 40 |
| 측정 범위 IP(A) | 0 ~ ±10 | 0 ~ ±15 | 0 ~ ±20 | 0 ~ ±40 |
| 회전 비율 NP/NS(T) | 1:1000 | 1:1200 | 1:800 | 1:800 |
| 내부 저항 RM(Ω) | 31.25 ± 0.1% | 24.9 ± 0.1% | 12.5 ± 0.1% | 6.25 ± 0.1% |
| 출력 전압 Vo(V) | 1.650 ± 1.250 * (IP/IPN) | |||
| 출력 전압 Vo(V) | @IP = 0, T = 25°C 1.650 | |||
| 공급 전압 VC(V) | +3.3 ~ +5.0 ± 5% | |||
| 정확도 XG(%) | IPN에서 T = 25°C ±0.5 | |||
| 오프셋 전압 VOE(mV) | @IP = 0, T = 25°C ± 10 미만 | |||
| VOE VOT의 온도 변화(mV/°C) | @ip = 0, -40~ + 85°C ±0.05 | |||
| 선형 오류 εr(%FS) | 0.1 미만 | |||
| di/dt가 정확하게 준수됨(a/µs) | 50개 이상 | |||
| 응답 시간 트라(µs) | IPN의 90% 1.0 미만 | |||
| 전력 소비 IC(mA) | 10+은 입니다 | |||
| 대역폭 BW(kHz) | @ -3dB, IPN DC-200 | |||
| 절연 전압 VD(kV) | 50/60Hz, 1분, AC에서 4.0 | |||
| 일반 데이터: | |
| 파라미터 | 가치 |
| 작동 온도 TA(°C) | -40~ +85 |
| 보관 온도 TS(°C) | 55~ 125세 |
| 질량 M(g) | 10 |
| 플라스틱 재질 | PBT G30/G15, UL94-V0; |
| 표준 | IEC60950-1:2001 |
| EN50178:1998 | |
| SJ20790-2000 | |

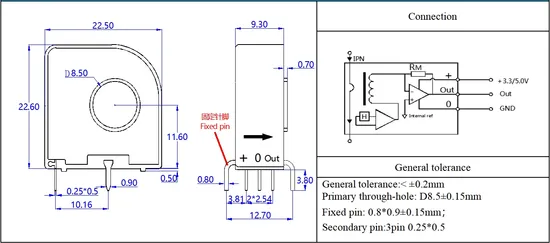

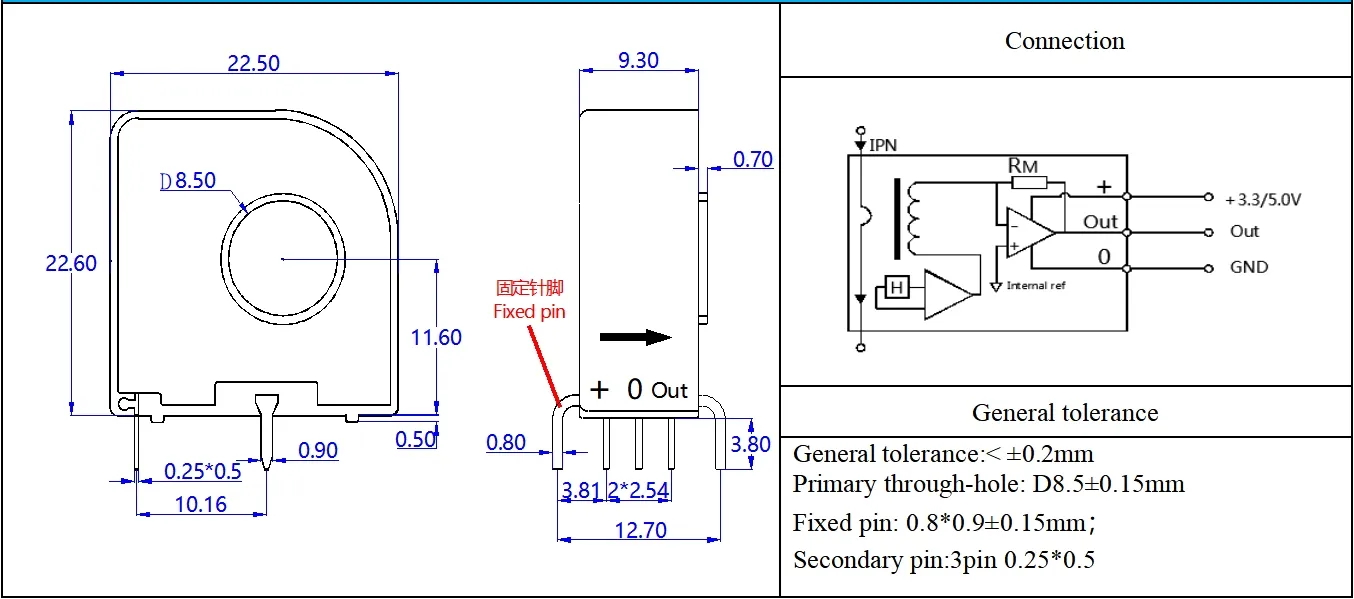

| 치수(mm): |
모든 센서가 버블과 카톤 포장 상태로 잘 포장되어 있습니다. (버블 패킹 → 4 작은 상자 → 1 큰 상자)
자체 라벨(화면 인쇄 또는 레이저 인그레이빙)을 선택할 수 있습니다.
넷ural packing 또는 OEM이 될 수 있습니다.
배송
상품은 UPS/DHL/FedEx/TNT 등(방문지)을 통해 배송되거나 더 많은 수량이 있는 경우 항공 및 해상 배송을 통해 배송됩니다.
L/T: 수량이 1000PCS보다 낮고 사용자 지정 제품이 아닌 경우 지급 접수 후 3-7일
DHL을 통해 배송. UPS FedEx와 TNT Express는 일반적으로 목적지 국가에서 3~7일 정도 걸립니다.
Q1: 샘플을 받을 수 있습니까?
A: 예, 테스트 시 무료 샘플을 제공해 드릴 수 있습니다. 무료로 저희에게 연락하시고 필요한 제품을 알려 주십시오.
Q2: 사용자 정의를 수락하십니까?
A: 예, 맞춤화가 가능합니다. 영업 직원에게 문의하십시오.
Q3: 기술적 문제에 대한 도움을 줄 수 있습니까?
A: 네, 전자 산업에서 10년 이상의 연구와 개발이 있습니다. 구매 과정에 기술적인 도움이 필요한 경우, 저희에게 문의해 주십시오.
Q4: 대량 주문 시 더 낮은 가격을 받을 수 있습니까?
A: 네, 협상 가능합니다.
Q5: 품질 보증 기간은 어떻게 됩니까?
A: 보증 기간은 배송일로부터 1년입니다.
문제6: 내가 마음속으로 바뀔 경우 내 주문에서 항목을 추가하거나 삭제할 수 있습니까?
A: 네, 하지만 저희가 주문한 제품을 저희 생산 라인에서 주문했다면, 우리는 변경할 수 없습니다.
공급업체 정보
이 공급업체는 BV 에서 감사받았습니다. ID "MIC-ASR2441710"로 공식 BV 웹사이트의 보고서를 확인하세요. "
"로 표시된 품목은 인증되었습니다.
회사 프로필
Chesemi는 100명 이상의 직원, 5200명 이상의 비먼지 워크샵, 현재 측정 12년 경험, ISO, CE 및 RoHS 인증, 상하이 항구 1시간 30분 거리에 이르는 모니터링 및 측정 솔루션 혁신 개발 및 상업화에 전문성을 보유하고 있습니다. 이것이 바로 글로벌 가치 있는 고객을 위해 좋은 품질과 경쟁력 있는 가격을 유지하는 방법입니다.
센서 및 측정 분야에서 10년 이상의 경험을 가진 선도적인 제조업체 및 공급업체인 Cheemi Technology Co., Ltd는 관련된 가장 효과적이고 안정적인 센서 솔루션을 제공합니다

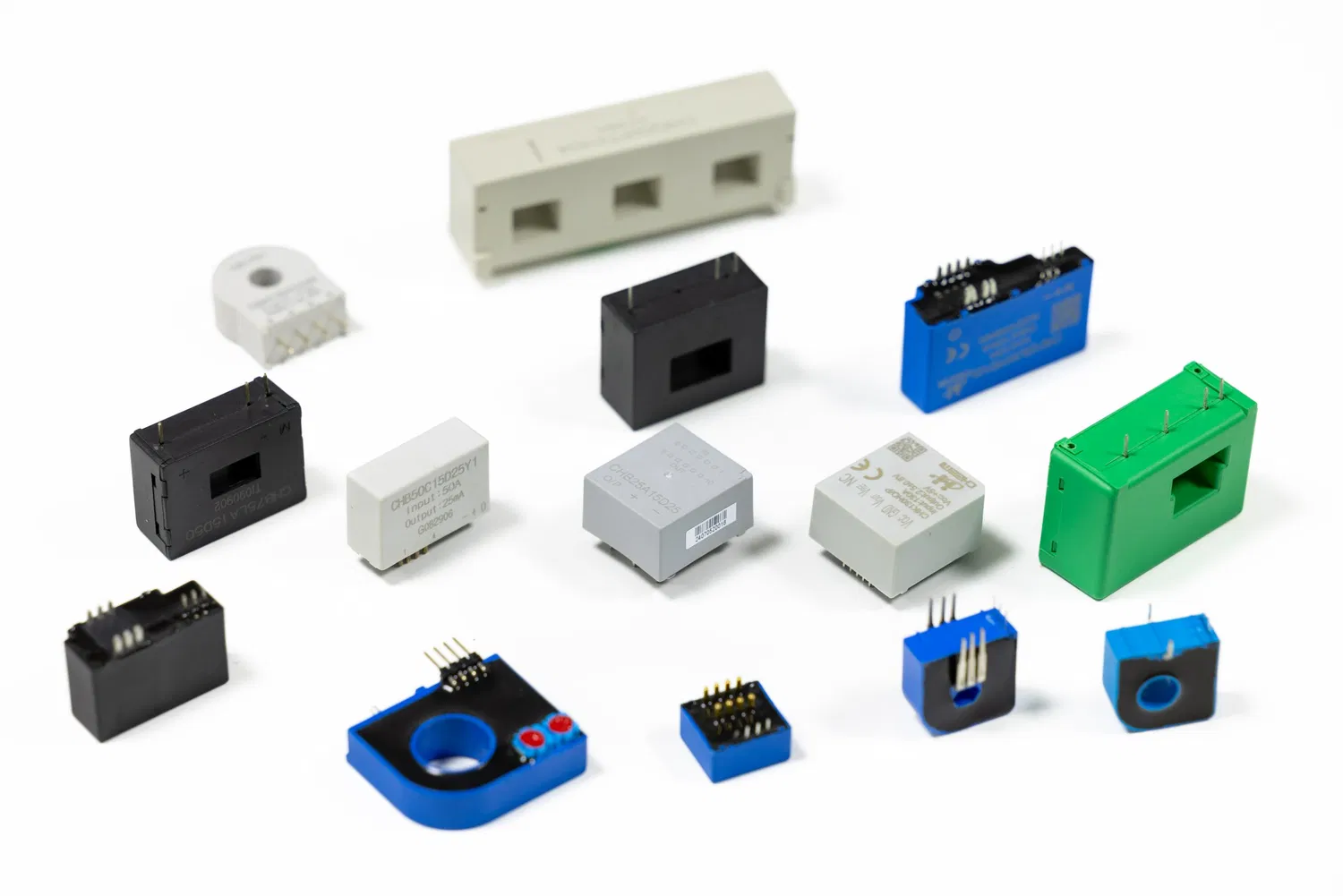

개방 및 폐쇄 루프 홀 효과 전류 및 전압 변환기, 전류 송신기, 누출 변환기. LEM 홀 센서를 뛰어난 품질과 성능으로 완전히 대체합니다.
