Stroomnet Onderstation Driefasige Secundaire Stroominjectie Automatische Relais Test Systeem
Contacteer leverancier
Producthoogtepunten
- Hoge stroomsterkte: Maximaal 40A driefas of 120A eenfas voor tests van relais met hoge belasting.
- Uitgebreide software: Ondersteunt harmonische superpositie, synchronisatie en differentieeltests.
- Kosteneffectief ontwerp: Betrouwbare prestaties met lage onderhoudskosten en hoge duurzaamheid.
- Flexibele aanpassing: Ondersteunt volledige aanpassing, kleine wijzigingen en opties op basis van het ontwerp.
- Robuuste constructie: Productie volgens ISO-normen met 100% inspectie van het eindproduct.
- Breed frequentiebereik: Frequentiebereik van 0-1000 Hz met nauwkeurige fase- en harmonische regeling.
Productkenmerken
- Maatwerk
- Beschikbaar
- After-sales Service
- training op locatie
- Garantie
- 3 jaar
- Model NR.
- HME-702
- nauwkeurigheidsklasse
- 0.1
- stroomuitgangsbereik
- 0-40A
- ac-spanningsuitgangsbereik
- 0-120V
- precisie van de uitvoer
- 0.5 graden
- max. 1 fase-uitgang
- 0-120A
- max. stroomuitgang
- 10A
- frequentiebereik
- 10 hz
- harmonische tijd
- 2-20
- dc-stroomuitgang
- -10a - +10a
- fasespanningsuitgang
- 0-120V
- max. uitgangsspanning
- 240V
- dc-spanningsuitgang
- -160v - +160v
- binaire ingang
- 10
- binaire uitgang
- 8
- binaire inputisolatie
- 0,1 ms
- Transportpakket
- standaard export houten pakket
- Specificatie
- 400*300*180mm
- Handelsmerk
- hme-702
- Oorsprong
- Hubei China
- Gs-Code
- 9030390000
- Productiecapaciteit
- 100 px/week
Verzenden
- Transportkosten:
- Neem contact op met de leverancier over de vrachtkosten en de geschatte levertijd.
Online Handelsbescherming
- Betalingsgarantie
-
Platform-beschermde betalingen met terugbetalingsondersteuning voor in aanmerking komende orderproblemen
- Platformlogistiek
- Duidelijker zendingtracking met platformondersteunde logistiek
- Inspectiedienst
- Optionele pre-shipment inspectie voor kwaliteits- en kwantiteitscontroles
- Nazorg & Geschiloplossing
- Platformondersteunde geschiloplossing, inclusief terugbetalingen of retouren indien van toepassing
Alleen bestellingen die via Made-in-China.com Secured Trading zijn geplaatst en betaald, komen in aanmerking voor betalingsbescherming en de bijbehorende platform services.

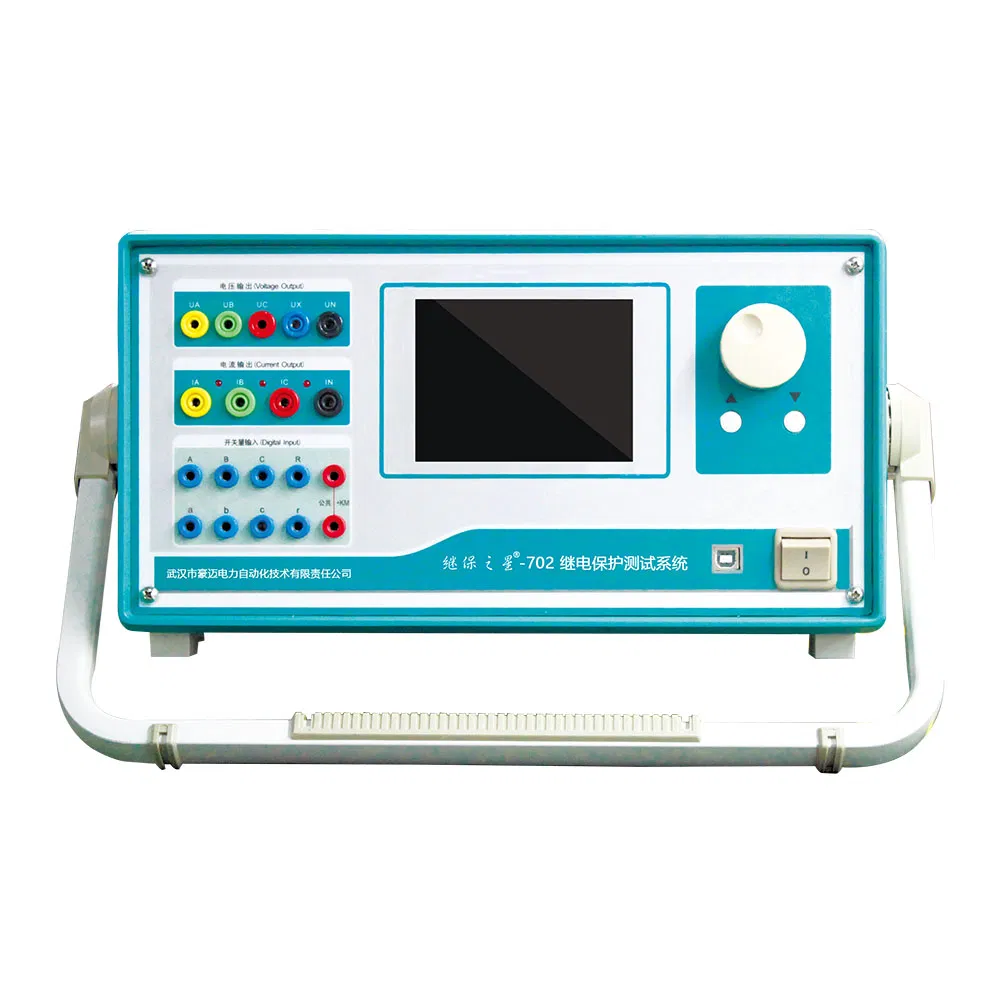

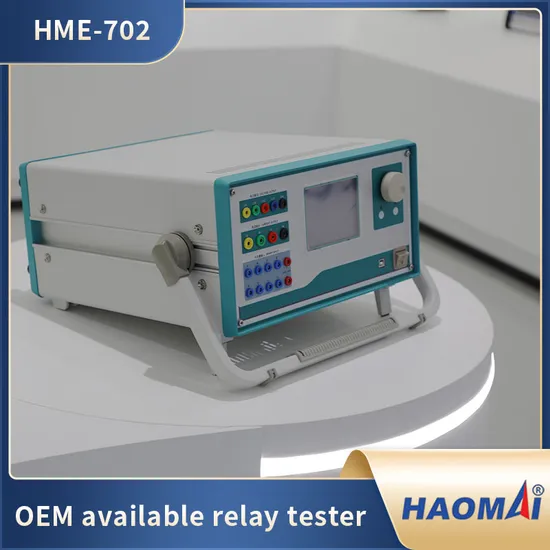

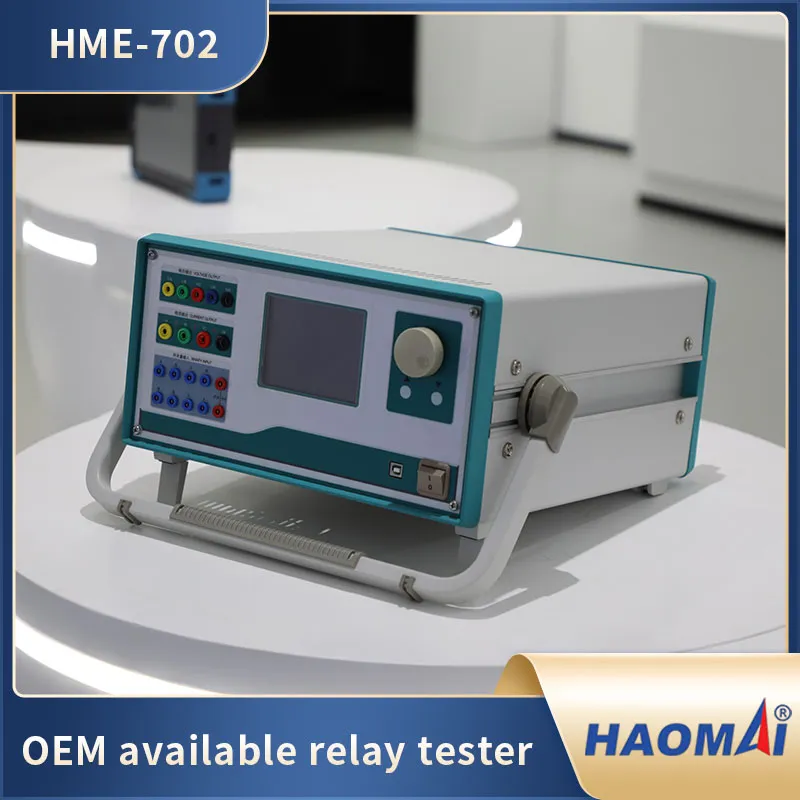

Productafbeeldingen van Stroomnet Onderstation Driefasige Secundaire Stroominjectie Automatische Relais Test Systeem
-
Stroomnet Onderstation Driefasige Secundaire Stroominjectie Automatische Relais Test Systeem -
Stroomnet Onderstation Driefasige Secundaire Stroominjectie Automatische Relais Test Systeem -
Stroomnet Onderstation Driefasige Secundaire Stroominjectie Automatische Relais Test Systeem -
Stroomnet Onderstation Driefasige Secundaire Stroominjectie Automatische Relais Test Systeem -
Stroomnet Onderstation Driefasige Secundaire Stroominjectie Automatische Relais Test Systeem -
Stroomnet Onderstation Driefasige Secundaire Stroominjectie Automatische Relais Test Systeem
Vind Vergelijkbare Producten
Beschrijving
Belangrijkste kenmerken
- Krachtige stroombronnen voor het testen van zelfs elektromechanische relais met hoge belasting
- Hoge stroomamplitudes voor het testen van relais van 5 A.
- Hoge nauwkeurigheid en veelzijdigheid voor het testen van statische en numerieke relais van alle soorten
- Hoge nauwkeurigheid van de injectionele stroom voor het meten van CT-tests
- 3-fasige stroomuitgang maximaal 40 A L-N
- Maximaal 120 A L-N (driefasig parallel)
- 4-fasige spanningsuitgang maximaal 120 V AC L-N.
- Maximaal 240 V AC
- Inbuild-besturingssysteem met LCD-scherm
3) seriële poort beschikbaar voor pc-besturing
5) 8-kanaals binaire ingang
6) 4-kanaals binaire uitgang
6) Extra gelijkstroomvoeding (DC 110 V of 220 V)
Bijgewerkte testsoftware
AC/DC-test
State-serie
Test van harmonische superpositie
Vermogensrichting en impedantietest
Synchronisatietest
Volledige groepstest I en II
Bescherming van afstand en nulsequentie
Differentiële test
Karakteristiek van impedantie
Differentieelbeveiliging
Differentiële harmonische
Technische gegevens
Stroomgenerator
|
Instelbereik |
3-FASIGE AC (L-N) |
3x0…40A |
|
1-FASIGE AC (LL-LN) |
1x0…120A |
|
|
DC (L-N) |
3 x…±10 A. |
|
|
3-FASIGE AC (L-N) |
3x420VA bij 40A |
|
|
Vermogen |
1-FASIGE AC (LL-LN) |
1 x 900 VA bij 120 A. |
|
DC (L-N) |
3 x 120 VA bij 10 A. |
|
|
Nauwkeurigheid |
AC: ≤0.2% |
|
|
DC: ≤0.5% |
Spanningsgenerator
|
Instelbereik |
4-FASIGE AC (L-N) |
4x0…120V |
|
1-FASIGE AC (L-L) |
1x0…240V |
|
|
DC (L-N) |
3 x…±160 V. |
|
|
Vermogen |
4-FASIGE AC (L-N) |
4 x 80 VA bij 120 V. |
|
1-FASIGE AC (L-L) |
1 x 100 VA bij 240 V. |
|
|
DC (L-N) |
3 x 70 VA bij 160 V. |
|
|
Nauwkeurigheid |
AC: ≤0.2% |
|
|
DC: ≤0.5% |
Extra gelijkstroomvoeding
|
Spanningsbereik |
110 V/220 V (MAX. 1,5 A) |
|
Vermogen |
Max. 165 VA/330 VA |
Digitale ingangen
|
Nummer |
8 |
|
Invoerkenmerken |
Inactief contact of potentiaalvrij contact |
|
Drempelkarakteristieken |
„0”:0~6V; „1”:11 V~250V |
|
Max. Tijd meten |
0,1 ms~9999 s. |
|
Nauwkeurigheid van de tijd |
0,1 ms |
Digitale uitgangen
|
Nummer |
4 |
|
Type |
Inactief contact |
|
Capaciteit voor onderbreking |
220 VAC/0,5 A, 220 VDC/0,2 A |
Algemene generatoren
|
Frequentie |
Bereik: 0 - 1000 Hz (PC-modus), 20 - 300 Hz (lokale modus) |
|
Nauwkeurigheid:<10 mhz (0~450 hz),<20 mhz (450~1000 hz)<> |
|
|
Resolutie: 0,01 Hz |
|
|
Fase |
Bereik: 0 tot 360° |
|
Nauwkeurigheid: 0.2° |
|
|
Resolutie: 0.1° |
|
|
Harmonisch |
Opdrachten voor superpositie: 1~20 (pc-modus), 1~6 (lokale modus), |
|
Vervorming: ≤0.5% |
Voeding
|
Nominale ingangsspanning |
Aangepast (AC 220 V/230 V/120 V±10%, 1-fasig) |
|
Nominale frequentie |
50/60 Hz |
|
Nominale stroom |
10 A bij 230 V / 12 A bij 115 V. |
|
Verbinding |
Standaard AC-aansluiting (IEC 60320) |
Omgevingsomstandigheden
|
Bedrijfstemperatuur |
0 ... +50 °C (+32 ... +122 °F) |
|
Opslagtemperatuur |
-25 ... +70 °C (-13 ... +158 °F) |
|
Vochtigheidsbereik |
Relatieve vochtigheid 5 ... 95%, niet-condenserend |
|
Trillingen |
IEC 60068-2-6(20 m/S2 bij 10 ... 150 Hz) |
Diversen
|
Gewicht |
22 kg (48.50 lb) |
|
Afmetingen (B x H x D, zonder handgreep) |
400 × 300 × 180 mm (15,75 x 11,81x7,09 inch) |
|
Aansluitpoort |
Voor PC-aansluiting |
RELAYSTAR-702 is de meest kosteneffectieve tester voor beveiligingsrelais over de hele wereld, en heeft een betrouwbaar prestatievermogen en lage onderhoudskosten, wat typisch voordeel is. De cumulatieve omzet bedroeg tussen 1999 en nu meer dan 5,000 eenheden.
HAOMAI-AUTOMATISERING VAN ELEKTRISCHE ENERGIE is opgericht in 1999 en gevestigd in Wuhan in China, dat gespecialiseerd is in de ontwikkeling en productie van elektrische test- en meetinstrumenten. HAOMAI producten worden veel gebruikt in elektriciteitsnet, petrochemie, metallurgie, spoorwegen, kolenmijn, Onderzoeksinstituten en allerlei grootschalige fabrieken of ondernemingen. Richt zich voornamelijk op de verkoop en diensten van Protection Relay Test System, CT/PT Analyzer, Battery Load Tester, Transformer Testing Equipment, circuit Breaker Analyzer, Test- en meetinstrumenten voor de elektrische voeding van de detector voor gedeeltelijke ontlading.
HAOMAI volgt de totale kwaliteitscriteria en handhaaft altijd gestandaardiseerde processen en procedures voor continue groei. HAOMAI is gecertificeerd door ISO 9001:2015, ISO 14001:2015 en OHSAS 18001:2007.
HAOMAI bouwt eigen RELAYSTAR laboratorium- en prestatielaboratorium, en bezit professionele productie-apparatuur en testinstrumenten in de fabriek, zoals Agilent 34401A 6 1/2 High-Precision meter, Multi-meter, EMH Standard meter, CLOU Standard Power Source, oscilloscoop, Phase meter, Isolation Test System, High Voltage Dividers, AC-hoogspanningsgenerator, tijdkalibratietester, standaard microweerstand, enz.
HAOMAI is een bekend merk van China dat wordt erkend en goedgekeurd door de staatsadministratie voor de industrie en handel van de Volksrepubliek China, en geniet een hoge reputatie op de binnenlandse en buitenlandse markten.
HAOMAI is nu de belangrijkste leverancier voor SGCC (State Grid Corporation of China) en CSG (China Southern Power Grid). Tot 2018 zijn HAOMAI producten verkocht aan 34 verschillende landen.
HAOMAI houdt zich altijd aan het geloof van "samenwerking en delen", neemt de "technologie en markt" als de richting, "schepping en innovatie" als de ziel, luistert zorgvuldig naar cliënten, en verbetert de technologie, upgradet de producten, optimaliseert de service en probeert allen wereldwijd de leider te zijn op het gebied van elektrische vermogenstesten en meetinstrumenten.
Over de leverancier
Deze leverancier is gecontroleerd door TÜV Rheinland. Verifieer het rapport op de officiële website van TÜV Rheinland met ID MIC-ASR259752. Items die zijn gemarkeerd met "
" zijn gecertificeerd.
Bedrijfsprofiel
HAOMAI Electric Power Automation - Expert in Relay Testers & CT AnalyzersCompany OverviewWuhan HAAMAI Electric Power Automation Co., Ltd. (merk: Relaystar) is een toonaangevende fabrikant van relais protection testers, CT analyzers, en power testing equipment. HAOMAI is opgericht in 1999 en is gespecialiseerd in uiterst nauwkeurige apparatuur voor nutsbedrijven, substations en industriële energiesystemen.
Kernproducten & ExpertiseRelay Protection Testers:
Toonaangevende 6-fase RELAYSTAR-H60 Relay testers voor uitgebreide validatie van het beschermingsplan 4.
Software voor automatisch testen compatibel met grote relaismerken (SEL, GE, Siemens, ABB) 45.
Ondersteunt IEEE/ANSI-standaarden voor de nauwkeurigheid van relais en de prestatiecontrole 6.
CT/PT-analysers:
Geavanceerde analysers uit de CTP100P/200P-serie voor precisiemetingen van stroomtransformatoren, inclusief saturatieanalyse en detectie van residueel magnetisme.
ISO/IEC 17025-gecertificeerde kalibratie met een nauwkeurigheid van klasse 0.02.
Controleert de CT-bedrading, de gegevens op het typeplaatje en het gedrag van het beveiligingssysteem onder storingsomstandigheden.
Conformiteit en Kwaliteitscertificaten: ISO 9001, ISO 14001, CE, IEC 61010-1.
Strenge testprotocollen die zijn afgestemd op de ANSI/IEEE CT-nauwkeurigheidsklassen (C, K, T).
Global ReachProducts exporteerde naar meer dan 34 landen, die de elektriciteitsnetten, de spoorwegen en de olie-/gassector bedienen.
Meer dan 150 medewerkers met toegewijde R&D-teams (12+ Master's/PhD-ingenieurs).
Toekomstige FocusExpanding AI-gestuurde diagnostische hulpmiddelen voor voorspellend onderhoud.
De interoperabiliteit van de relaistester met slimme grid-simulaties verbeteren.
Over onze fabriek & Bedrijfsachtergrond
-
Soort bedrijf
- Fabrikant/fabriek & Handelsbedrijf
- Adres
- Haomai Building No. 1, Wuhan University Science Park Road, East-Lake Hi-Tech Development District, Wuhan, Hubei, China
-
Plantengebied
- 6712 Vierkante Meter
-
Aantal Werknemers
- 149
-
Maatschappelijk Kapitaal
- 110,000,000 RMB
-
Betalingsvoorwaarden
- T/T
-
Internationale Handelsvoorwaarden (Incoterms)
- CFR, EXW
-
Gemiddelde Doorlooptijd
- Doorlooptijd Hoogseizoen: Binnen 15 Werkdagen, Doorlooptijd Buiten Het Seizoen, Binnen 15 Werkdagen
-
Dichtstbijzijnde Haven
- Shenzhen Port
-
Minimale Bestelhoeveelheid
- 1 Set
-
Partners in de toeleveringsketen
- 3000
Onze productiecapaciteit & Technische expertise
-
Hoofd Producten
- CT PT Analyzer, relaisbeschermingssysteem, onderstation DC-systeemtester, batterijtest systeem
-
Productielijnen
- 3
-
Productiemachines
- Assembling Lines, Debugging Lines, Aging Testing Lines
-
QA/QC-inspecteurs
- 8 people
-
Inspectietype voor Afgewerkte Producten
- 100% inspectie(Visuele inspectie & Functie-inspectie)
-
Inspectiemethode voor afgewerkte producten
- Hebben instructies en volgen deze consequent op
-
Aanpassingsopties
- Maatwerk vanaf monsters, Maatwerk vanuit ontwerpen, Volledige Aanpassing, Kleine aanpassingen, Flexibele aanpassing
-
ODM-service beschikbaar
- Ja
-
OEM Service Beschikbaar
- Ja
-
R&D Ingenieurs
- 35 people
-
Traceerbaarheid van Grondstoffen
- Ja
-
Testrapporten voor grondstoffen
- Anderen
-
Eigen Merk
- Ja
Onze branche-ervaring & Wereldwijd bedrijfsrecord
-
Jaar van Oprichting
- 1999-07-27
-
Jaar Exporteren
- 4 Years
-
Belangrijkste Markten
- Sud-est Asiatico/ Medio Oriente, Domestico
-
Aantal Buitenlandse Handelspersoneel
- 3
-
Overzeese Agent/Filiaal
- Nee
-
Nieuwe producten gelanceerd in het afgelopen jaar
- Ja
Onze certificeringen, normen & Erkenning in de branche
-
Certificering Van Managementsysteem
- ISO14001, ISO45001:2018
FAQ
- Wat is de maximale stroomsterkte die het apparaat kan leveren?
- Het systeem levert een 3-fasige wisselstroom tot 40A (L-N) en een 1-fasige wisselstroom tot 120A (L-N) wanneer drie fasen parallel zijn geschakeld.
- Wat is de garantieperiode voor deze apparatuur?
- Het product wordt geleverd met een garantie van 3 jaar en omvat training ter plaatse als onderdeel van de service na verkoop.
- Welke soorten relais testen kunnen worden uitgevoerd?
- Het ondersteunt het testen van elektromechanische, statische en numerieke relais, inclusief afstand, nulfrequentie, differentiële en impedantie beschermingstests.
- Wat zijn de specificaties van de digitale ingangen/uitgangen?
- Het heeft 8 digitale ingangen (actief of potentiaalvrij contact) en 4 digitale uitgangen met een schakelcapaciteit van 220VAC/0,5A of 220VDC/0,2A.
- Is OEM/ODM service beschikbaar?
- Ja, de fabrikant biedt OEM- en ODM-services, inclusief volledige aanpassing, kleine aanpassingen en aanpassingen op basis van voorbeelden of ontwerpen.
