Medidor de nível de capacitância

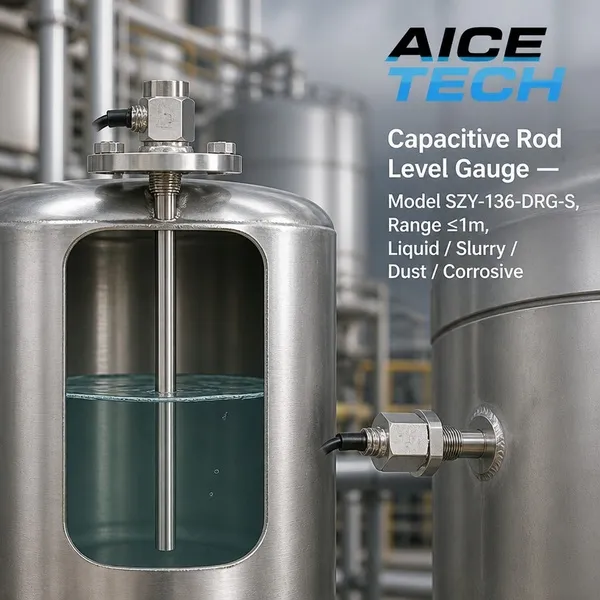

O medidor de nível de capacitância funciona com o princípio de detecção de capacitância. A sonda insere-se diretamente no meio medido sem peças mecânicas móveis. É capaz de funcionar a altas temperaturas e altas pressões. Pode medir a lama líquida, as partículas de pó, o vapor a altas temperaturas e o líquido corrosivo. A saída de sinal industrial padrão garante uma monitorização contínua estável e fiável do nível dos depósitos de armazenamento e dos reactores.

Elevada resistência a temperaturas e alta pressão compatível com desempenho estável a longo prazo Com instalação opcional de flange/rosca de meios condutores e não condutores Comprimento da sonda personalizável

Principais características

1. Sonda robusta em aço inoxidável, sem componentes móveis, antivibração, longa vida útil, baixa necessidade de manutenção.
2. Adaptar-se a condições de trabalho complexas: Lamas, meio viscoso, partículas de pó, vapor a alta temperatura, ácido e líquido corrosivo, certas antiinterferências contra a espuma e a adesão média.
3. Excelente desempenho sob alta temperatura e alta pressão, adequado para reatores e tanques de armazenagem de pressão.
4. Duas opções de instalação: Ligação de flange e ligação de rosca, para várias portas do depósito; o comprimento da sonda pode ser personalizado.
5. Saída de sinal standard industrial: 420mA ou RS485 Modbus, fácil de ligar com PLC e sistema de controlo DCS.
6. Compensação da temperatura interna, desvio de baixa temperatura, precisão de medição estável.
7. Instalação e calibração simples, pouco trabalho de manutenção diário.

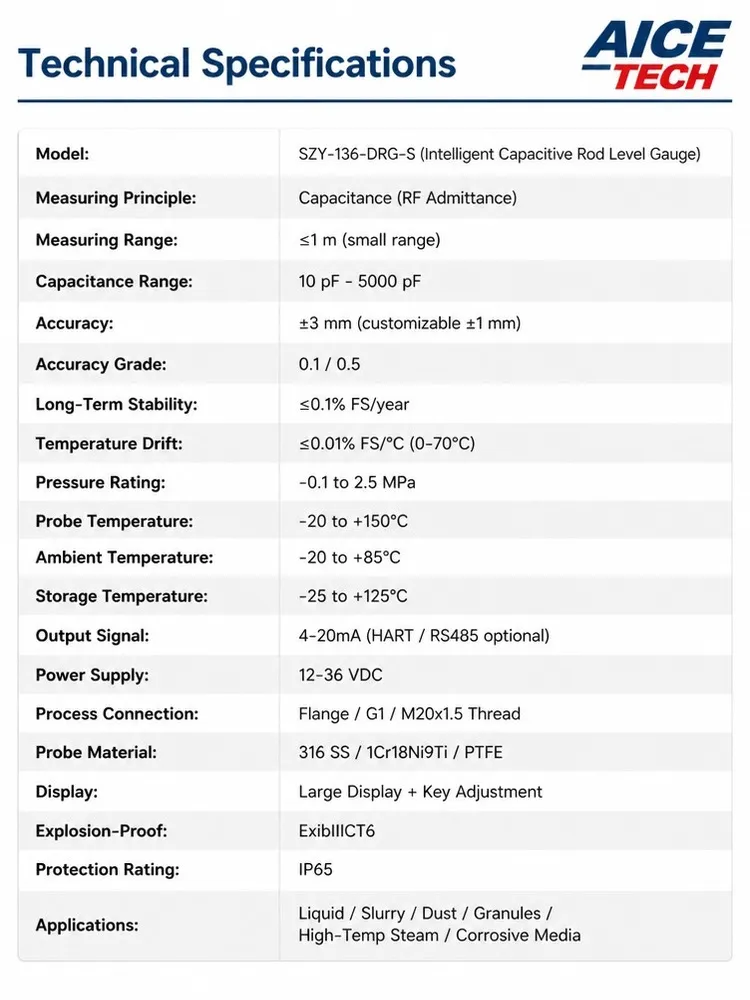

Parâmetros técnicos

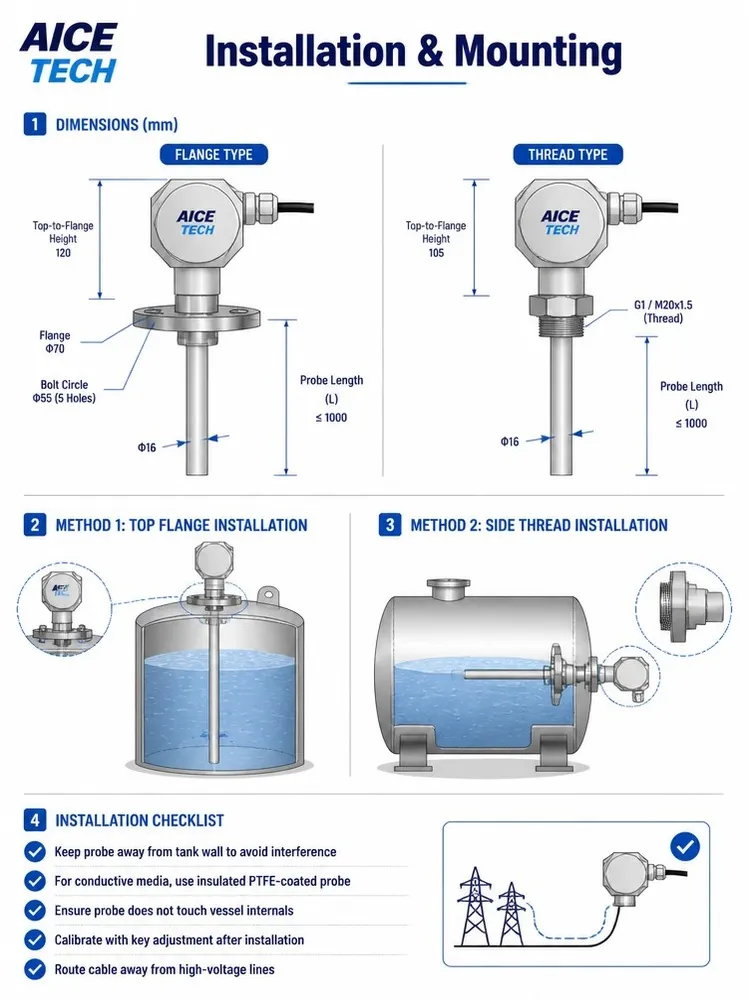

Especificação dimensão

• Diâmetro da haste da sonda: Φ16mm
• Diâmetro exterior da flange: Φ70mm, diâmetro de localização da flange Φ55mm
• Diâmetro exterior máximo da cabeça do transmissor: Φ36mm
• Altura da cabeça: 54 mm
• Porta da junta do cabo: Φ6

Nota: A profundidade de inserção da sonda pode ser personalizada de acordo com a profundidade do depósito. O padrão de flange e o tamanho da rosca estão disponíveis para personalização.

Campos de aplicação

Indústria petroquímica: Reatores, tanques de armazenamento anticorrosão, vasos acidálcalis tratamento de água: Esgoto, tanques de agente químico, tanques de pasta seca granule & indústria alimentar: Tanques de armazenamento de óleo, recipiente de material viscoso material de mineração e construção: Silo com pó e partículas, tanque de pasta Aquecimento & Energia térmica: Tanques sob condição de vapor alta temperatura indústria farmacêutica: Medição de nível para os recipientes de reatores

Meios aplicáveis: Pasta líquida, partículas de pó, vapor a altas temperaturas, líquido corrosivo, óleo, esgoto, solução acidálcali.

Descrição estrutura produto

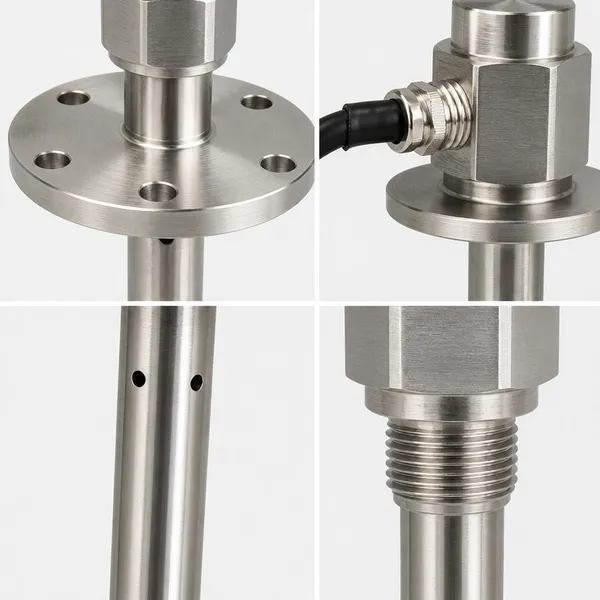

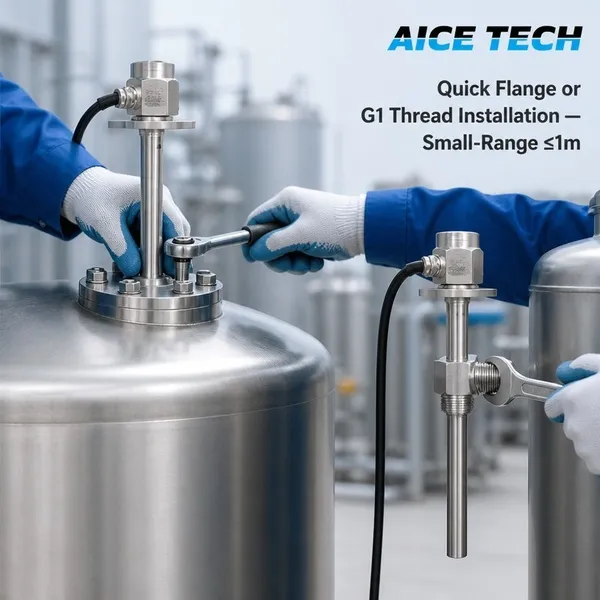

Dois tipos para seleção: Tipo de flange e tipo de rosca.

• Tipo de flange: Fixo por placa de flange, principalmente para recipientes sob pressão, dimensão da flange Φ70mm.
• Tipo de rosca: Enrosque directamente no depósito, instalação fácil, adequado para depósitos de armazenamento pequenos e médios atmosféricos.

Insira aqui a fotografia e o desenho dimensional do seu produto no back-end MIC.

Notas de instalação

1. Monte o indicador de nível na vertical na parte superior do depósito, mantenha a sonda na vertical até ao meio, evitando tocar na parede do depósito.
2. Mantenha-se afastado da entrada de alimentação e do agitador para reduzir as interferências de impacto médio.
3. Mantenha o bucim do cabo bem à prova de água para evitar a entrada de humidade na cabeça do transmissor.
4. Siga rigorosamente o diagrama de cablagem da fonte de alimentação de 24 V CC. Ligação à terra da blindagem para cabo de sinal de 420mA para melhorar o desempenho anti-interferência.
5. Limpe regularmente a sonda para meios viscosos ou easyadesivos pesados.

Serviço personalizado

Comprimento personalizado da sonda flange personalizada standard e especificação de rosca 316L aço inoxidável para requisitos de anticorrosão versão especial para alta temperatura e alta pressão saída de sinal opcional: 420mA/RS485 Modbus

Por favor, ofereça profundidade do tanque, propriedade média, temperatura de trabalho, pressão e necessidade de instalação, nós fornecemos sugestão de seleção profissional.

Pacote e serviço pós-venda

Embalagem: Saco antiestático e caixa à prova de choque. Os acessórios incluem manual do utilizador, junta de vedação para o modelo de flange. Garantia: Garantia de 12 meses contra danos não artificiais. Inspecção completa antes da entrega. Suporte técnico para selecção, instalação e colocação em funcionamento do produto.

Pedido de amostra, pedido OEM e pedido em lote são bem-vindos, encomenda de teste pequena aceitável.

MIC English Product Attributes (atributos do produto MIC

Nome do produto: Medidor de nível de capacitância modelo: CAPL princípio de medição: Capacitância Sensor material da sonda: 304 Aço inoxidável, 316L gama de medição em aço inoxidável: 05000mm, sinal de saída personalizável: 420mA, RS485 Modbus fonte de alimentação opcional: DC24V Instalação: Montagem em flange, suporte de rosca tipo de suporte de material: Líquido, slurry, pó partículas, corrosiva temperatura de trabalho média: -40 ~ 200ºC, temperatura HighCustomized Protection Class: IP65 precisão da sonda: 0.5% FS: Φ16mm personalizável: Sim indústria de aplicação: Química, tratamento de água, petróleo, alimentos, Mineração, período de Garantia de Energia térmica: 12 meses

PERGUNTAS FREQUENTES

Q1: O medidor de nível de capacitância pode medir a lama viscosa?

R: Sim, funciona para slurry e meios viscosos. Recomenda-se uma limpeza regular para condições de aderência intensa.

Q2: Está disponível para ambientes com vapor a altas temperaturas?

A: Temperatura máxima de trabalho 200ºC. Contacte-nos para obter uma personalização especial a temperaturas ultra altas.

Q3: Qual a opção de instalação de flange ou rosca?

A: Tipo de flange para o depósito de pressão; tipo de rosca para o depósito de pressão normal atmosférica.

P4: O comprimento da sonda pode ser modificado?

A: O comprimento personalizado da sonda é suportado. Basta fornecer uma profundidade efetiva do depósito.

Q5: Como ligar ao sistema PLC?

A: O sinal de 420mA liga-se directamente ao módulo analógico PLC. RS485 suporta o protocolo Modbus RTU.
