Instrumentos de Medição Óptica 3D Microscópio de Medição Instrumento de Medição de Rugosidade
Especificações do produto
- modelo de lente a laser
- faixa de lente a laser/μm
- resolução do eixo z/nm
- tamanho do ponto/μm
Contatar Fornecedor
Destaques do produto
- Designo integrado 3 em 1, que combina três funções essenciais: digitalização morfológica, síntese de alta profundidade e costura de imagens, e medição de fusão 3D, tudo em uma única unidade.
- Pode substituir vários dispositivos, incluindo perfilômetros ópticos, microscópios de alta profundidade de foco, instrumentos de medição de contorno e microscópios de medição, reduzindo significativamente os custos de aquisição de equipamentos e espaço.
- Utiliza tecnologia de digitalização confocal espectral a laser, sem contato físico e com pressão zero durante a medição, evitando riscos de arranhões, deformações ou contaminação nas amostras.
- Compatível com materiais frágeis, como wafers de silício, filmes finos, cobre expandido e peças impressas em 3D, permitindo testes não destrutivos.
- Cobre uma ampla gama de aplicações, desde rugosidade em micrômetros, microtexturas em milímetros até tolerâncias geométricas em metros.
- Nova função de seleção visual com câmera de navegação global, que permite alternar livremente entre a visualização de navegação e a visualização de medição, além de seleção de área de digitalização com um único clique, seja para áreas grandes ou pequenas.
- O design de foco síncrono da lente de medição e da lente a laser oferece proteção automática contra colisões, acelerando significativamente o processo de foco e aumentando a eficiência geral dos testes em mais de 50%.
- Gera modelos de nuvens de pontos 3D em cores verdadeiras/falsas, e permite a exportação com um único clique de relatórios em CSV, Excel e PDF, além dos dados brutos da nuvem de pontos, para fins de rastreabilidade.
- Software de análise inteligente completo, com ferramentas de medição 2D e 3D, que suporta o cálculo em lote de dimensões planares, seções de contorno, diferenças de altura, volume/área e rugosidade superficial.
- Compatível com diversos materiais, incluindo vidro transparente, metal, espuma, polímeros, wafers de semicondutores e cerâmica.
Atributos do Produto
- Costumização
- Disponível
- Serviço pós-venda
- suporte de vídeo online
- Garantia
- 1 ano
- N ° de Modelo.
- KC-X3000
- focar na faixa de movimento do eixo z
- 100 mm
- modo de condução do eixo z de foco
- motor
- medindo a resolução da câmera
- 1200W
- medindo a máxima fps da câmera
- 28fps
- cpu
- intel i7
- memória interna
- 32 gb
- armazenar
- ssd de 1 tb
- resolução do ecrã
- 3840×2160
- tamanho do ecrã
- 27 polegadas
- temperatura ambiente de funcionamento
- humidade ambiente
- humidade ambiente
- 5%~80%rh, sem condensação
- Pacote de Transporte
- caixa de cartão
- Especificação
- personalizado
- Marca Registrada
- cathmático
- Origem
- China
- Tamanho do pacote
- 65.00cm * 62.00cm * 39.00cm
- Peso bruto da embalagem
- 84.000kg
- Tempo de Espera
-
30 days (1 - 1 Sets)
30 days (2 - 2 Sets)
30 days (3 - 3 Sets)
To be negotiated ( > 3 Sets)
Envio
Proteção ao Comércio Online
- Garantia de Pagamento
-
Pagamentos protegidos pela plataforma com suporte para reembolso em casos de problemas elegíveis com o pedido
- Logística de Plataforma
- Rastreamento de remessas mais claro com logística suportada pela plataforma
- Serviço de Inspeção
- Inspeção pré-envio opcional para verificação de qualidade e quantidade
- Após-Venda & Tratamento de Disputas
- Resolução de disputas assistida pela plataforma, incluindo reembolsos ou devoluções quando aplicável
Somente os pedidos feitos e pagos através do sistema de Secured Trading Made-in-China.com são elegíveis para proteção de pagamento e o respectivo platform services.

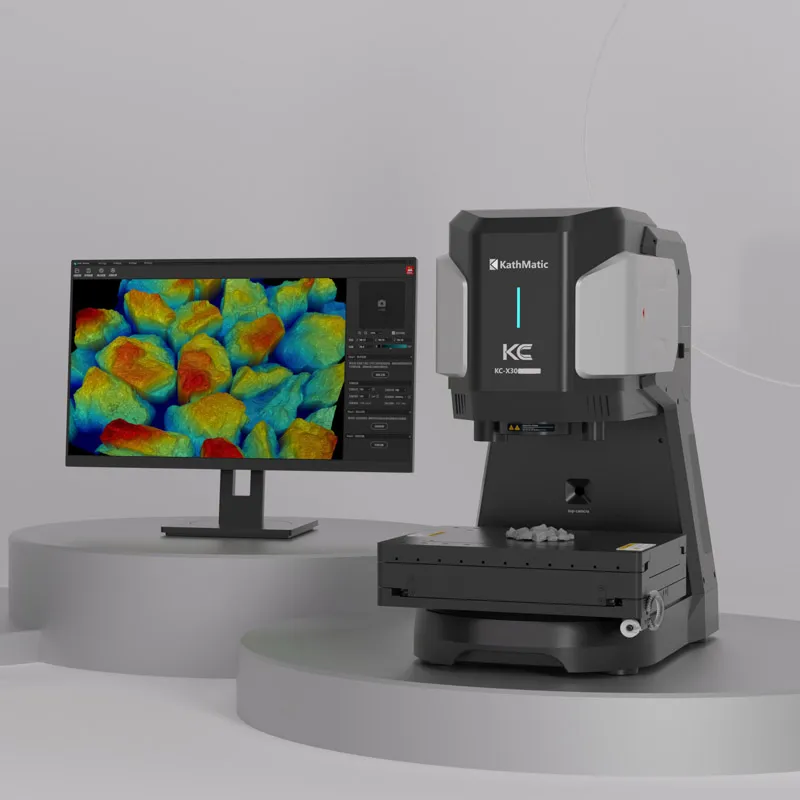

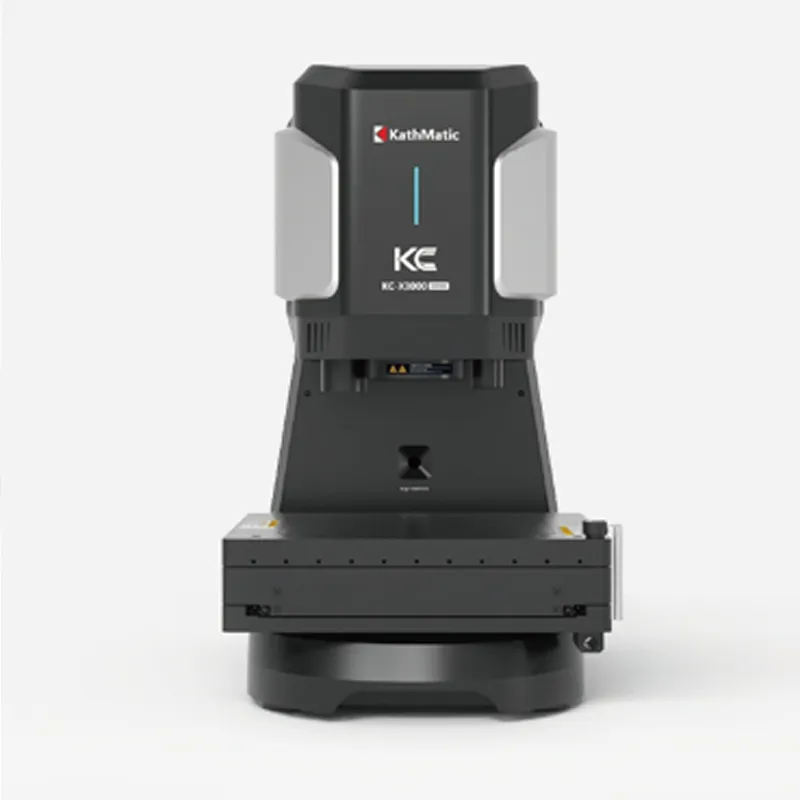

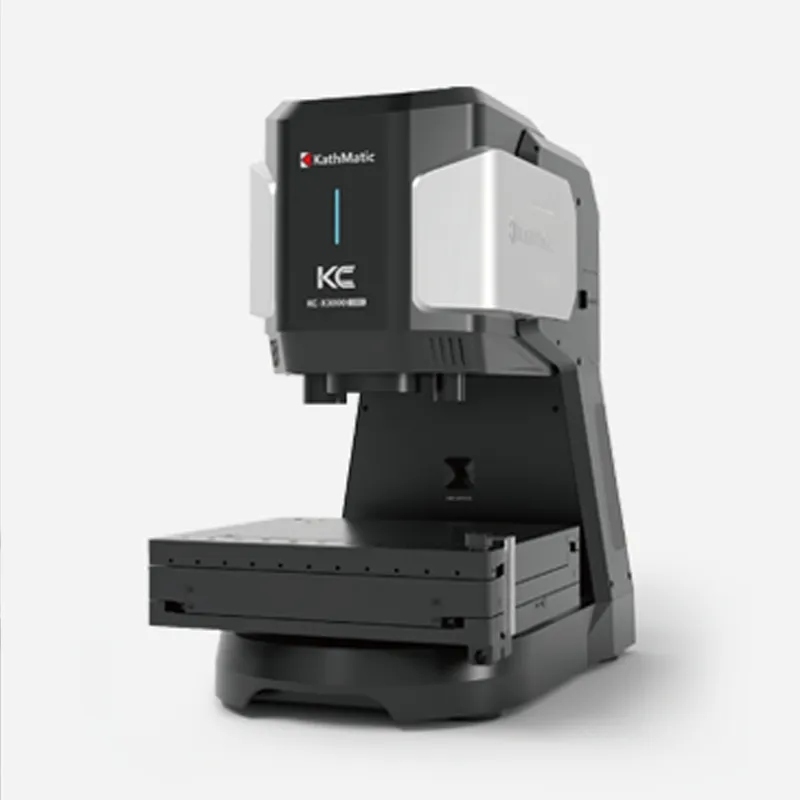

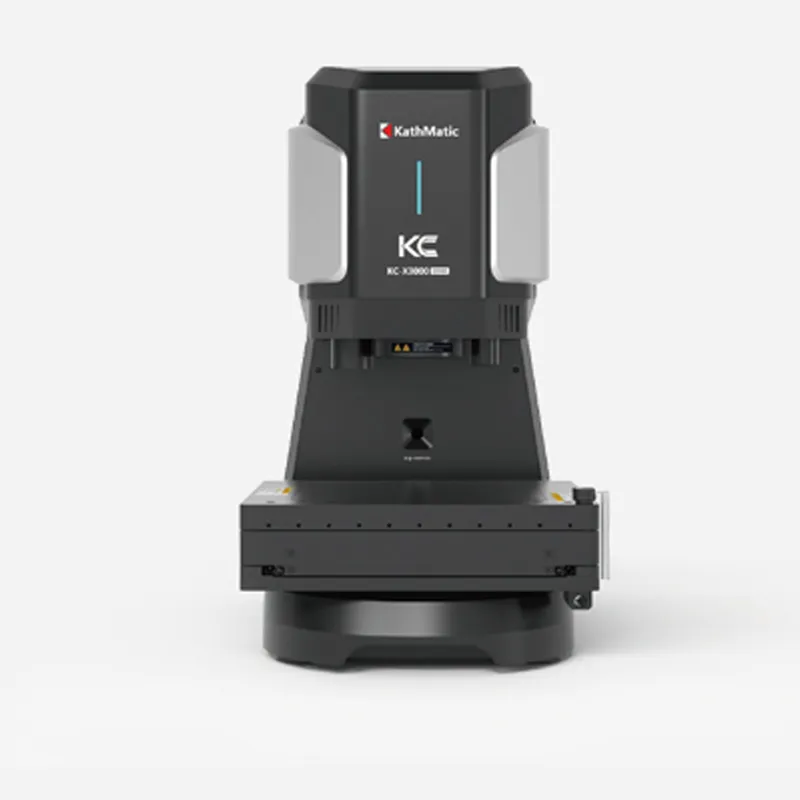

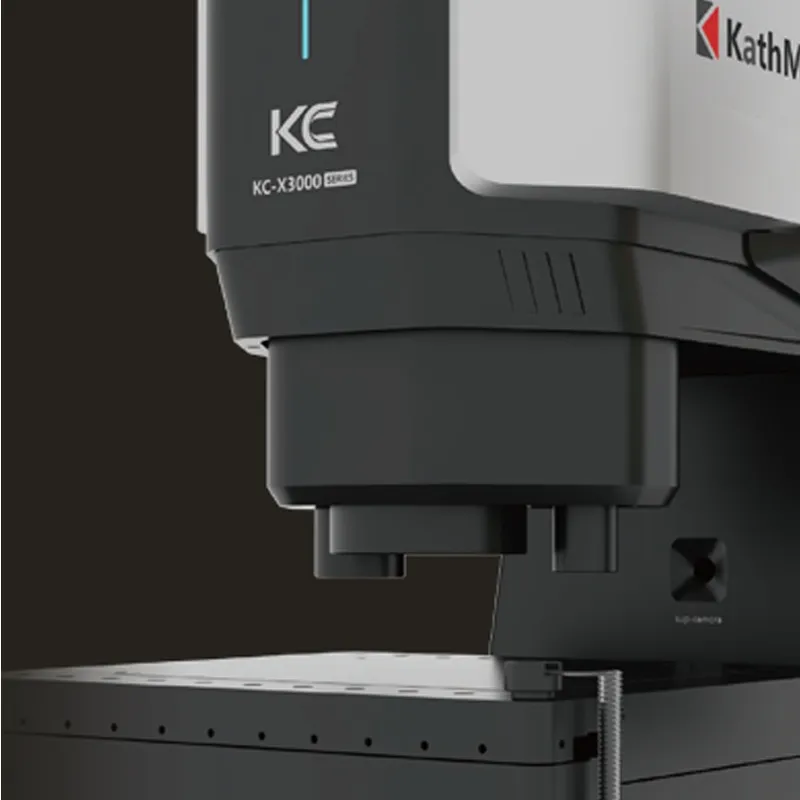

Imagens do produto de Instrumentos de Medição Óptica 3D Microscópio de Medição Instrumento de Medição de Rugosidade
-
Instrumentos de Medição Óptica 3D Microscópio de Medição Instrumento de Medição de Rugosidade -
Instrumentos de Medição Óptica 3D Microscópio de Medição Instrumento de Medição de Rugosidade -
Instrumentos de Medição Óptica 3D Microscópio de Medição Instrumento de Medição de Rugosidade -
Instrumentos de Medição Óptica 3D Microscópio de Medição Instrumento de Medição de Rugosidade -
Instrumentos de Medição Óptica 3D Microscópio de Medição Instrumento de Medição de Rugosidade -
Instrumentos de Medição Óptica 3D Microscópio de Medição Instrumento de Medição de Rugosidade -
Instrumentos de Medição Óptica 3D Microscópio de Medição Instrumento de Medição de Rugosidade
Encontre Produtos Semelhantes
Descrição de Produto
Máquina principal
| ||
Modelo
|
Série KC-X3000
| |
Tecnologia de imagem
|
Focagem espectral a laser, captura de imagens a cores reais, síntese de profundidade, composição de imagens
| |
Método de construção de nuvem de pontos 3D
|
Digitalização ponto a ponto
| |
Carga da fase XY/kg
|
5
|
Para mais tipos de fase, consulte a nossa empresa
|
Gama móvel de estágio XY/mm
|
158x128
| |
Método de accionamento da fase XY
|
Motor linear
| |
Velocidade móvel da fase XY
|
50 mm/s
| |
Intervalo de digitalização da etapa XY
|
1 ~ 500μm
| |
Direcção de digitalização da etapa XY
|
Eixo X, eixo Y.
| |
Método de digitalização de fases XY
|
Digitalização rápida, digitalização fina
| |
Gama móvel do eixo Z de focagem
|
100 mm
| |
Método de acionamento do eixo Z de focagem
|
Eléctrico
| |
Resolução da câmara de medição
|
12 milhões
| |
Velocidade máxima de fotogramas da câmara de medição
|
28 fps
| |
Luz
|
Anel interior e exterior fonte de luz multizona de quatro cores
| |
FOV/mm da câmara de navegação
|
180x120
| |
CPU
|
Intel i7
| |
Memória
|
32 GB
| |
Armazenamento
|
SSD DE 1 TB
| |
Resolução do ecrã
|
3840x2160
| |
Tamanho do ecrã
|
27 polegadas
| |
Temperatura ambiente de funcionamento
|
5 ~ 40 ℃
| |
Humidade do ambiente de funcionamento
|
5% a 80% HR, sem condensação
| |
Seus produtos receberam inúmeros elogios, incluindo o "Golden Flint Award", emitido pela Sociedade Chinesa de Engenharia óptica, o "Top Ten Innovative Prêmios" do Tsinghua University Leading Innovation Industry Expo Forum, e o segundo Prêmio da Ciência.
São amplamente utilizados em semicondutores, bateria de lítio, fotovoltaicos, fabrico inteligente, 3C, fabrico topo de gama, usinagem e fabricação de precisão, e outros campos.
A1: Os preços variam consoante os diferentes modelos e configurações. Forneça as suas informações de contacto e providenciarei para que o técnico correspondente lhe forneça uma cotação com base nas suas necessidades
Q2: O software do equipamento é compatível?
A2: Sim, o software para o equipamento é desenvolvido internamente e vem com o equipamento, permitindo uma utilização durante toda a vida útil.
Pode ser personalizado e modificado de acordo com as minhas necessidades?
Depende da situação específica. Forneça os seus requisitos específicos e iremos avaliar se podemos cumpri-los.
Q3: Em que indústrias são utilizados principalmente produtos Kathmatic?
A3: Semicondutores, electrónica 3C, bateria de lítio, fotovoltaica, molde de precisão, automóvel, médico, pesquisa científica e universidades. Medir a embalagem de aparas, defeitos de esferas de soldadura, peças para telemóveis, peças para pólos de bateria, riscos de bolor, Equipamento médico, etc. se tiver necessidades de medição específicas, pode contactar o nosso serviço de apoio ao cliente online para o ligar a um técnico.
Q4: Que equipamento são os modelos Kathmatic KM, KC, KS, KN e KV respectivamente?
A4: Série KM: Sistema de medição de imagens 3D automático (2D e 3D, ultra-profundidade de campo e espessura de película Confocal), com medição de flash em lote e automação total
Série KC: Microscópio de medição de precisão 3 em 1, capaz de medições de topografia/rugosidade/espessura de película em nanoescala, comumente usado em semicondutores e moldes.
Série KS: Microscópio digital Ultra DOF 3D, com profundidade de campo profunda, costuras de alta definição e observação microscópica, normalmente utilizado em investigação científica e inspecção de qualidade.
SÉRIE KN: Módulo de microscopia 3D Ultra DOF, para automação da linha de produção e detecção de defeitos.
SÉRIE KV: Medidor de vibrações por infravermelhos a laser, para medição sem contacto de vibração, deslocamento e frequência.
Sobre o fornecedor
Este fornecedor foi auditado por CTI. Verifique o relatório em o site oficial da CTI com o ID QIP-ASI2641067. Os itens marcados como "
" são certificados.
Perfil da Companhia
Nanjing Kathmatic Technology Co., Ltd. (Kathmatic), localizada junto ao belo Lago Jiulong em Nanjing, é uma subsidiária integral da Nanjing Mumuxili Technology Co., Ltd. E uma empresa nacional de alta tecnologia.
A marca Kathmatic está há muito empenhada em tecnologias de medição ótica ultracuradas e de ponta. A empresa tem sucessivamente enrolado três linhas de produtos: Medição de interferometria laser, medição microscópica AI-3D de ultra alta precisão e observação microscópica AI-3D de ultra alta definição, juntamente com mais de dez séries de produtos.
Seus produtos receberam inúmeros elogios, incluindo o "Golden Flint Award", emitido pela Sociedade Chinesa de Engenharia óptica, o "Top Ten Innovative Acquisits Award" do Tsinghua University Leading Innovation Industry Expo Forum, e o segundo Prêmio do Science and Technology Award da Jiangsu Provincial Military Industry Society. São amplamente utilizados em semicondutores, bateria de lítio, fotovoltaicos, fabrico inteligente, 3C, fabrico topo de gama, maquinagem e fabrico de precisão, e outros campos.
A Kathmatic tem atualmente mais de 100 funcionários de I&D, dos quais mais de 60% possuem mestrado ou doutoramento. A empresa construiu a fábrica de manufatura inteligente "Moma 1" e a fábrica de usinagem de ultra precisão "Moma 2", dois centros de P&D, e tem filiais em 12 cidades centrais em todo o país, permitindo que ela sirva clientes de forma rápida e de alta qualidade em todo o país. Após quase uma década de desenvolvimento, a Kathmatic tornou-se uma nova força nos instrumentos de precisão óptica de topo de gama domésticos que integram "I&D, fabrico e vendas"
o equipamento de inspecção KathMatic serve 11 sectores de investigação industrial e científica, com soluções padronizadas personalizadas que abordam pontos problemáticos únicos da indústria. O nosso portefólio de clientes inclui empresas líderes em indústrias de semicondutores, baterias de lítio, fotovoltaicas, máquinas de precisão, médicas e aeroespaciais, juntamente com centenas de universidades de topo e laboratórios nacionais de chave.
O nosso equipamento integrado cumpre todas as exigências de teste, incluindo medição dimensional 2D, digitalização topográfica 3D, cálculo de altura/passo/rugosidade/volume, deteção de espessura de película multicamada e identificação de micro-defeitos AI.
1, KM-X5000 sistema de medição de imagem Auto-3D
UM dispositivo industrial multifunções topo de gama que integra um medidor de perfil óptico, instrumento de visão 2D, microscópio ultra-DOF, máquina de medição de coordenadas e dispositivo de teste de espessura de película.
Módulo de microscopia 3D Ultra DOF 2, kN-X5000
UMA unidade de visão incorporada compacta especialmente concebida para linhas de produção automatizadas. Inclui zoom ótico elétrico de 10 níveis e objetivas intermutáveis que vão DESDE 20X a 10, 000X, suportando um passo de síntese de profundidade mínimo de 0.1μm, costuras de imagem perfeitas e saída de ponto em 3D em tempo real.
2, KC-X3000 3 em 1 microscópio de medição de precisão
UM dispositivo de precisão de nível laboratorial que combina tecnologias de medição de contacto, ultra-DOF e de confocal espectral para testes topográficos de sub-mícron. Otimizado para novos materiais, cerâmica, componentes óticos e implantes médicos, mede a microrugosidade, a altura do passo e a espessura da película transparente multicamada, com definições de índice refractivo personalizáveis e visualização do pico de onda refletora.
4, KS-X5000 Ultra DOF 3D Digital Microscope
UM modelo de secretária leve económico para controlo de qualidade industrial geral, observação de hardware e material de precisão.
5, VIBRÓMETRO POR laser infravermelho KV-X300
realiza testes sem danos de amplitude de vibração e frequência em microcomponentes, peças aeroespaciais e moldes de precisão.
Sobre Nossa Fábrica & Histórico da Empresa
-
Tipo de Negócio
- Fabricante/Fábrica & Empresa Comercial
- Endereço
- First Floor, Building B, Fangyuan South Road No. 99, Jiangning Development Zone, Nanjing, Jiangsu, China
-
Área da Planta
- 3580 Metros Quadrados
-
Número de Empregados
- 294
-
Capital Registrada
- 10,000,000 RMB
-
Tempo Médio de Liderança
- Tempo de Entrega da Alta Temporada: 1-3 Meses, Tempo de Espera Fora da Temporada, 1-3 Meses
-
Porto Mais Próximo
- Shanghai Port
-
Parceiros da cadeia de suprimentos
- 51
Nossa capacidade de produção & Conhecimento técnico
- Produtos Principais
- Microscópios Digitais, Microscópio Óptico, 3D Microscópio, Microscópio a Laser, Perfilador, Microscopia Confocal, Interferômetro de Luz Branca, Vibrometro Doppler a Laser, Testador de Rugosidade Sem Contato, Vibrometro Doppler
-
Linhas de Produção
- 4
-
Máquinas de Produção
- CNC Centre
-
Inspetores de QA/QC
- 8 people
-
Tipo de inspeção para produtos acabados
- 100% inspeção(Inspeção visual & Inspeção de função)
-
Método de inspeção para produtos acabados
- Tenha instruções e seja seguido uniformemente
-
Opções de personalização
- Personalização a partir de amostras, Personalização a partir de designs, Personalização Completa, Personalização Menor, Personalização flexível
-
Serviço ODM disponível
- Sim
-
R&D Engenheiros
- 56 people
-
Rastreabilidade de Matérias-Primas
- Sim
Nossa Experiência no Setor & Histórico Global de Negócios
- Mercados Principais
- América do Norte, América do Sul, Europa Oriental, Sudeste da Ásia, África, Oceânia, Oriente Médio, Ásia Oriental, Europa Ocidental
-
Novos produtos lançados no ano passado
- Sim
Nossas Certificações, Padrões & Reconhecimento da Indústria
-
Certificação de Sistema de Gestão
- ISO9001:2015, ISO45001:2018, ISO14001, Outras
FAQ
- Quais projetos podem ser testados pelo KC?
- Morfologia 3D, comprimento/ângulo/raio/distância do centro, profundidade/passo, contorno, rugosidade (Ra/Rz/Sa/Sz), planicidade, volume/área, detecção de defeitos, geração automática de relatórios. Suporta análise paralela de múltiplos dispositivos, com digitalização e processamento simultâneos, dobrando a eficiência.
- Quais amostras podem ser testadas pelo KC?
- Metais, grafite, wafers, placas de circuito impresso de vidro, pastilhas de cobre, estruturas gravadas, eletrodos de bateria, peças submetidas a tratamento de projeção, superfícies de fratura, materiais transparentes, materiais porosos e materiais macios podem ser testados. Agende uma consulta para necessidades de teste específicas e testes de amostras para verificar os resultados.
- Qual é a diferença entre o KC e microscópios e perfilômetros convencionais?
- Microscópios convencionais só podem observar; o perfilômetro pode riscar a amostra; o KC-X3000 é um sistema de medição completo para análise de morfologia 3D, tamanho, rugosidade e planicidade, sem contato, com precisão em nível de nanômetro e sem danificar a amostra.
- O que é o KC-X3000?
- O KC-X3000 é um microscópio de medição de precisão "três em um" desenvolvido pela Kathmatic, que integra a digitalização de morfologia, observação com profundidade de campo ultra ampla e medição combinada. Utiliza a tecnologia confocal espectral para realizar medições de microscopia 3D de alta precisão e sem contato.
- O microscópio de medição de precisão "três em um" KC-X3000, a que funções específicas se refere a expressão "três em um"?
- O dispositivo integra três funções principais: digitalização de morfologia, observação com profundidade de campo ultra ampla e medição combinada. Um único dispositivo pode substituir perfilômetros 3D tradicionais, microscópios com profundidade de campo ultra ampla e instrumentos de medição de contorno, permitindo operações integradas de observação, digitalização e medição.
- Qual é o princípio de medição fundamental utilizado neste dispositivo KC? Quais são as vantagens?
- Equipado com tecnologia confocal de espectroscopia a laser e um módulo de imagem de 12 milhões de pixels, não é afetado pelo material da amostra, refletividade ou inclinação da superfície, e pode capturar com precisão informações de micro altura, permitindo testes não destrutivos, de alta precisão e sem contato.
- Em quais setores os dispositivos KC são principalmente utilizados?
- Amplamente utilizados nos setores de semicondutores, baterias de lítio, energia fotovoltaica, eletrônicos 3C, aeroespacial, usinagem de precisão, pesquisa e desenvolvimento de novos materiais, pesquisa científica universitária e outros campos, adequados tanto para inspeção de qualidade industrial quanto para cenários de pesquisa acadêmica.
- A imagem do KC pode superexpor amostras como metais altamente reflexivos e wafers de silício?
- Não. O equipamento é equipado com fontes de luz controláveis nas zonas de cor vermelha, verde e azul, suportando o ajuste independente do brilho dos anéis interno e externo, o que pode suprimir efetivamente o forte reflexo da luz. Wafers e peças metálicas altamente reflexivas também podem ser imagens com clareza.
- É possível testar materiais transparentes e amostras de filmes finos com o KC?
- Sim. A tecnologia confocal espectral pode ser adaptada a materiais transparentes e semi-transparentes, e pode identificar com precisão a morfologia da superfície e a altura do passo do filme.
