قياس التيار باستخدام مستشعر هول تأثير CT
اتصل بالمورد
أبرز مميزات المنتج
- نطاق واسع لقياس التيار: يدعم تيارات الدخل من 10 أمبير إلى 20000 أمبير، مما يجعله مناسبًا لمجموعة متنوعة من التطبيقات.
- دقة عالية: يتوفر بمستويات دقة من الفئة 0.5 والفئة 1 لضمان قياسات موثوقة.
- وقت استجابة سريع: يتميز بقدرة استجابة سريعة تقل عن 1 ميكروثانية للإشارات الديناميكية.
- خيارات تخصيص مرنة: يوفر إمكانية التخصيص الكامل، والتخصيص الجزئي، وخيارات مرنة بناءً على العينات أو التصاميم.
- قدرة قوية على مقاومة التداخل: مصمم بتقنية خطية جيدة ومقاومة قوية للتداخل الكهرومغناطيسي.
- استهلاك منخفض للطاقة: يضمن التصميم المحسّن استهلاكًا ضئيلًا للطاقة أثناء التشغيل.
- أنواع متعددة لإشارات الخرج: يوفر إشارات خرج بأنواع 4-20 مللي أمبير، و4 فولت، و5 فولت، و50-400 مللي أمبير لتتوافق مع مختلف الأجهزة.
- شهادات شاملة: حاصل على شهادات وفقًا لمعايير IEC وRoHS لضمان السلامة والامتثال البيئي.
سمات المنتج
- التخصيص
- متاح
- نوع
- الكهرومغناطيسية
- انتاج نوع الإشارة
- الناتج التناظرية
- نموذج رقم.
- HALL
- عملية الإنتاج
- التكامل
- مادة
- المعادن
- دقة العلمية
- 0.5 جم أو 1.0 جم
- تطبيق
- AD، DSP، plc، مقياس الطاقة
- تقييم الملكية الفكرية
- IP40
- شهادة
- IEC، RoHS
- حسب الطلب
- مخصصة
- تيار الإدخال
- تيار متردد أو تيار مستمر
- تيار الإدخال الأساسي
- 0-20000A
- تيار الإخراج الثانوي
- 4-20 مللي أمبير، 5 فولت، 4 فولت
- الطاقة الإضافية
- +12 فولت/15 فولت/24 فولت، -12 فولت/15 فولت/24 فولت
- حزمة النقل
- كرتونة
- تخصيص
- تأثير قاعة مفتوحة الحلقة مغلقة
- العلامة التجارية
- السنجاب
- الأصل
- الصين
- رمز النظام المنسق
- 9030339000
- القدرة الإنتاجية
- 200000
- أبعاد الطرد
- 17.00cm * 15.00cm * 13.00cm
- الوزن الإجمالي لطرد
- 0.500kg

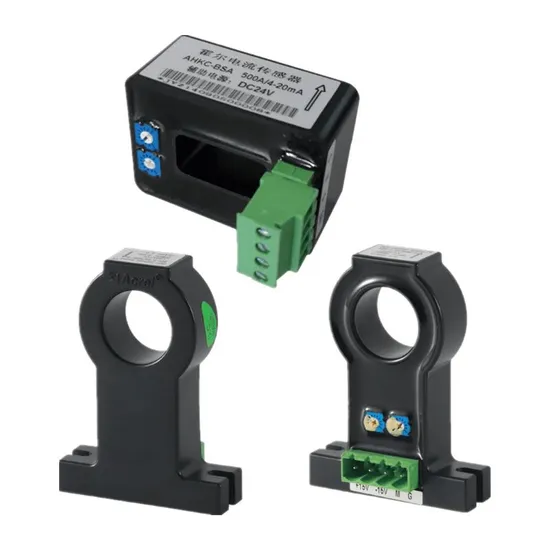

صور منتجات قياس التيار باستخدام مستشعر هول تأثير CT
-
قياس التيار باستخدام مستشعر هول تأثير CT -
قياس التيار باستخدام مستشعر هول تأثير CT -
قياس التيار باستخدام مستشعر هول تأثير CT -
قياس التيار باستخدام مستشعر هول تأثير CT -
قياس التيار باستخدام مستشعر هول تأثير CT -
قياس التيار باستخدام مستشعر هول تأثير CT -
قياس التيار باستخدام مستشعر هول تأثير CT
بحث عن منتجات مشابهة
مواصفات المنتج
جهاز استشعار القاعة مناسب لعزل الإشارات المعقدة وتحويلها مثل التيار المتردد والتيار المستمر والنبض. من خلال مبدأ تأثير القاعة، يمكن جمع الإشارة المحولة وقبولها مباشرة بواسطة أجهزة استحواذ مختلفة مثل AD وDSP وPLC والأدوات الثانوية.
حجم صغير وعمر طويل وسهولة التركيب ووقت استجابة سريع ونطاق قياس تيار عريض ودقة عالية وسعة حمل زائد قوية وخطية جيدة وقدرة قوية على مقاومة التداخل.
1) مستشعر تيار الدائرة المفتوحة للقاعة
نوعية والميزات الفنية:
(1) حجم صغير
(2) نطاق قياس واسع
(3) وزن خفيف
(4) استهلاك منخفض للطاقة
(5) لا توجد خسارة في الإدخال
نوعية العمل المبدأ:
بعد تركيز المجال المغناطيسي الذي تولده IP التيار الرئيسي عبر القلب المغناطيسي، يتم استخدام شريحة الحث داخل القاعة للحث على حجم واتجاه IP الحالي الأساسي عند فجوة الهواء في القلب المغناطيسي. تمر فولطية خرج شريحة الحث داخل القاعة عبر دائرة معالجة الإشارة، بحيث يمكن لإخراج المستشعر أن يعكس بدقة حجم التيار المقيس. لتحسين أداء جهاز استشعار الحلقة المفتوحة في القاعة، يستخدم عادة فولاذ السليكون أو سبيكة permsbety كمادة للقلب المغناطيسي. عندما يكون تردد تشغيل التيار المقاس أكبر من 10 كيلو هرتز لفترة طويلة، قد يتلف المستشعر بسبب تسخين القلب المغناطيسي.
2) مستشعر تيار الحلقة المغلقة للقاعة
نوعية والميزات الفنية:
(1) عرض النطاق الترددي
(2) دقة قياس عالية
(3) الاستجابة السريعة
(3) انحراف درجة الحرارة المنخفضة
(4) تشوه غير خطي جيد للغاية
(5) لا توجد خسارة في الإدخال
نوعية المبدأ العامل:
المجال المغناطيسي الذي يولده التيار الرئيسي IP والمجال المغناطيسي الناتج عن تيار الإخراج موجود على ملف التعويض متساوي في الحجم ومقابل الاتجاه. جهاز الحث في القاعة ودائرة المعالجة مع ملف التعويض، وإخراج التيار هو، وتيار الإخراج يعكس بدقة حجم واتجاه التيار المقيس. بما أن القلب المغناطيسي يعمل في حالة التدفق المغناطيسي الصفري، فإن عدم خطية القلب المغناطيسي وإعادة دقته لا تؤثر على دقة الحساس، لذا فإن مستشعر الحلقة المغلقة للقاعة يتمتع بدقة عالية وتشوه صغير غير خطي.
| النوع | نوع التقسيم مفتوح الحلقة | نوع مغلق مفتوح الحلقة | حلقة مغلقة |
| الدقة | درجة واحدة | درجة واحدة | 0.5 درجة |
| تيار الإدخال | 20A-20000A | 20A-20000A | 10A-20000A |
| إشارة الإخراج | 4-20 مللي أمبير، 4 فولت/5 فولت | 4-20 مللي أمبير، 4 فولت/5 فولت | 50100200400mA |
| الميزة | تكلفة منخفضة سهل التثبيت |
تكلفة منخفضة سهل التثبيت |
استجابة سريعة ≤1 نا تردد عريض ≤100 كيلوهرتز |
| العيب | دقة منخفضة | دقة منخفضة | حجم كبير استهلاك كبير للطاقة تكلفة عالية |
نبذة عن المورد
تم تدقيق هذا المورّد من قبل BV. يمكنك التحقق من التقرير على الموقع الرسمي لـ BV باستخدام المعرّف "MIC-ASR2541377". العناصر المعلَّمة بـ "
" معتمدة.
ملف الشركة
Acrel Co., Ltd. [رمز السهم: 300286. SZ] هي شركة ذات تقنية عالية تدمج البحث والتطوير والإنتاج والمبيعات والخدمة منذ تأسيسها، يلتزم بتزويد المستخدمين بإدارة كفاءة الطاقة وحلول نظام أمن فعالة. تمتلك شركة ACrel Electric خط إنتاج كامل من برامج منصات السحابة إلى أجهزة الاستشعار. وفي الوقت الحاضر، هناك أكثر من 000 8 مجموعة من الحلول المختلفة التي يجري العمل بها في جميع أنحاء البلد، مما يساعد المستخدمين على تحقيق الإدارة البصرية لاستهلاك الطاقة، وتوفير خدمات بيانات الطاقة للمستخدمين، ومرافقة المستخدمين إلى استهلاك فعال وآمن للطاقة.
نظام إدارة كفاءة استهلاك الطاقة Acrel يشمل عمليات المحطات الفرعية ونظام سحابة الصيانة ومنصة سحابة إدارة سلامة الكهرباء ونظام السحابة لإدارة استهلاك الطاقة البيئية ونظام السحابة لمراقبة استهلاك الطاقة المدفوع مسبقًا والإدارة الذكية لنظام مراقبة توزيع الطاقة ونظام إدارة جودة الطاقة ونظام إدارة استهلاك الطاقة في المباني ومنصة التحكم في الطاقة الصناعية نظام مراقبة والتحكم في تسرب الطاقة، نظام مراقبة طاقة جهاز مكافحة الحرائق، نظام مراقبة الأبواب ضد الحريق، نظام إضاءة الطوارئ والإخلاء، نظام إدارة شاحن EV، نظام مراقبة الطاقة والبيئة بمركز البيانات، نظام التحكم الذكي في الإضاءة، نظام إمداد طاقة عزل تكنولوجيا المعلومات والمنتجات ذات الصلة.
تعد شركة جيانغسو أكريل لتصنيع الكهرباء المحدودة، وهي قاعدة تصنيع تقع في جيانغين بمدينة ووكسي، شركة رائدة تجمع بين المعلوماتية والتصنيع في مقاطعة جيانغسو. وهو يحتوي على مركز اختبار متعدد الوظائف (معتمد من CNA)، والذي يمكنه إجراء مجموعة متنوعة من الاختبارات على البيئة، والتوافق الكهرومغناطيسي، والسلامة، والموثوقية. ويعتمد الإنتاج على نظام إدارة المعلومات المتقدم ويتبع بدقة معايير إدارة ISO9001، والتي توفر ضمانة للتصنيع والتنفيذ على نطاق واسع للمنتجات. وتبلغ الطاقة السنوية للمقياس الكهربائي مليوني جهاز، و 1.5 مليون محول طاقة، و 10 آلاف مجموعة من الخزانات الموفرة للطاقة.
ولدى الشركة فروع ومكاتب في المدن الرئيسية في جميع أنحاء البلاد. إننا نوفر فرق دعم المبيعات والدعم الفني للاستجابة السريعة لاحتياجات العملاء وتوفير تجربة جيدة للمنتج للمستخدمين.
تولي الشركة أهمية كبيرة لجودة المنتجات والابتكار. بحلول نهاية عام 2018، تملك الشركة 5 علامات تجارية و18 براءة اختراع و72 براءة اختراع لنموذج المرافق و94 براءة اختراع لمظهرها و147 حقوق نشر لبرامج الكمبيوتر، وقد شاركت في صياغة المعايير الوطنية أو الصناعية.
وبعد سنوات من التراكم والتطوير، تعاقدت الشركة مع عدد كبير من المستخدمين النهائيين لمشاريع إدارة كفاءة الطاقة مثل مراقبة الطاقة الكهربائية ونظام التحكم الذكي في الإضاءة في محطات السكك الحديدية فائقة السرعة في شنغهاي كونمينغ، ونظام إدارة استهلاك الطاقة في جي إم. إم. (شنغهاي)، وأنظمة إدارة الطاقة في المستشفى العام لجامعة نينغشيا الطبية، نظام الدفع المسبق عن بعد لعنبر الجامعة من الدرجة ENS، أنظمة إدارة الطاقة في شركة شاندونغ جولد فونيكس المحدودة، أنظمة إدارة الطاقة في شركة تسيمان سبير (سوزو)، نظام مراقبة الطاقة باستخدام أجهزة مكافحة الحرائق في مركز سوزو، إلخ. كما يستخدم النظام في المشاريع الأجنبية في أفريقيا والشرق الأوسط وجنوب شرق آسيا وأمريكا الجنوبية، وما إلى ذلك، تعزز تجربة السوق الغنية تأثير العلامة التجارية وتفوز بسمعة عالية فيما يتعلق بجودة المنتجات والخدمات.
وقد حافظ آكريل على نمو ثابت منذ إدراجها في عام 2012. ومع مفهوم "الابتكار والكفاءة والوحدة والنزاهة"، تلتزم الشركة بعملية ثابتة وابتكار مستمر لتوفير حلول ومنتجات وخدمات عالية الجودة للمستخدمين النهائيين.
نبذة عن مصنعنا وخلفية أعمالنا
-
نوع العمل
- المصنع / المصنع & شركة تجارية
- العنوان
- No. 5, Dongmeng Road, Dongmeng Industrial Park, Nanzha Street, Jiangyin City, Wuxi, Jiangsu, China
-
عدد الموظفين
- 307
-
رأس مال مسجل
- 326,860,200 RMB
-
شروط الدفع
- LC, T/T, PayPal, D/P, Western Union, دفع مبلغ صغير
-
شروط التجارة الدولية (شروط التجارة الدولية)
- CIF, CFR, EXW
-
متوسط وقت التسليم
- مهلة موسم الذروة: في غضون 15 يوم عمل, مهلة خارج الموسم, في غضون 15 يوم عمل
-
أقرب ميناء
- Shanghai Port
-
الحد الأدنى لكمية الطلب
- 1 PC
-
شركاء سلسلة التوريد
- 164
قدراتنا الإنتاجية وخبراتنا التقنية
- المنتجات الرئيسية
- عداد الطاقة، عداد الطاقة الكهربائية، عداد الواي فاي، RS485 عداد مودبوس-آر تي يو، مرحل متعدد الوظائف، مرحل حماية المحرك، مستشعر درجة حرارة القضبان، علامة الطاقة، جهاز مراقبة العزل، مستشعر التيار
-
خطوط الإنتاج
- 3
-
آلات الإنتاج
- SMT Line, Assembling Line, Auto Processing Line
-
مفتشو ضمان الجودة ومراقبة الجودة
- 24 people
-
نوع التفتيش للمنتجات النهائية
- 100% التفتيش(التفتيش البصري & فحص الوظيفة)
-
طريقة فحص المنتجات النهائية
- يجب اتباع التعليمات بشكل موحد
-
خيارات التخصيص
- التخصيص من العينات, التخصيص من التصاميم, التخصيص الكامل, التخصيص البسيط, التخصيص المرن
-
خدمة ODM متاحة
- نعم
-
خدمة OEM متاحة
- نعم
-
مهندسو البحث والتطوير
- 32 people
-
إمكانية تتبع المواد الخام
- نعم
-
تقارير الاختبار للمواد الخام
- UL, أخرى
خبرتنا في الصناعة وسجل أعمالنا العالمي
-
سنة التأسيس
- 2004-12-14
-
سنة التصدير
- 8 Years
-
الاسواق الرئيسية
- أمريكا الشمالية, أوروبا, جنوب شرق آسيا / الشرق الأوسط
-
تكرار اختيار المشترين
- 80%~100%
-
عدد موظفي التجارة الخارجية
- 18
-
وكيل / فرع في الخارج
- نعم
-
منتجات جديدة تم إطلاقها خلال العام الماضي
- نعم
قائمة الأسئلة الأكثر تداولًا
- ما هو الحد الأقصى للتيار المدخل الذي يمكن لهذا المستشعر معالجته؟
- يدعم هذا المستشعر نطاقًا واسعًا للتيار المدخل، يتراوح من 10 أمبير إلى 20000 أمبير، وذلك حسب الطراز المحدد.
- ما هي الإشارات المتاحة للإخراج؟
- تشمل الإشارات المتاحة للإخراج: 4-20 مللي أمبير، 4 فولت، 5 فولت، و 50، 100، 200، أو 400 مللي أمبير.
- هل يمكن تخصيص هذا المنتج؟
- نعم، نحن نقدم خدمات التخصيص الكامل، والتخصيص الجزئي، والتخصيص المرن بناءً على العينات أو التصاميم.
- ما هو زمن استجابة المستشعر؟
- يتميز هذا المستشعر بزمن استجابة سريع يقل عن 1 ميكروثانية.
- ما هو الحد الأدنى لكمية الطلب؟
- الحد الأدنى لكمية الطلب هو قطعة واحدة.
- ما هي مدة الإنتاج؟
- تتراوح مدة الإنتاج بين 15 يوم عمل، سواء في مواسم الذروة أو في غيرها.
- هل يدعم المستشعر التيارات المترددة والمستمرة؟
- نعم، يعتبر مستشعر هول مناسبًا لعزل وتحويل الإشارات المترددة والمستمرة وإشارات النبض.
- ما هي جهود الطاقة المساعدة المدعومة؟
- يدعم المستشعر جهود الطاقة المساعدة التالية: +12 فولت/15 فولت/24 فولت و -12 فولت/15 فولت/24 فولت.
