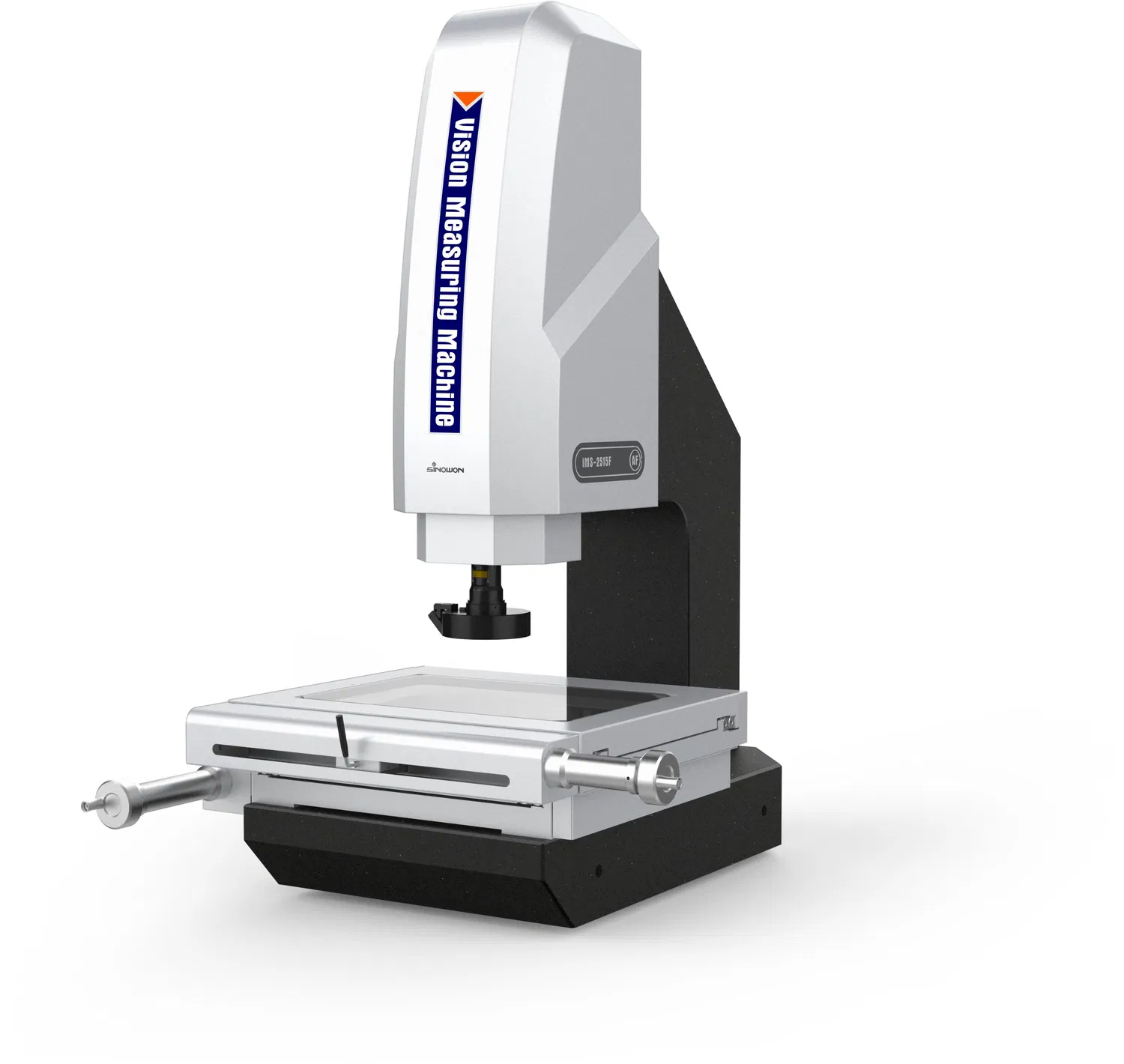

آلة قياس بصرية شبه آلية عالية الدقة
اتصل بالمورد
أبرز مميزات المنتج
- قاعدة وأعمدة من الجرانيت عالية الدقة: تستخدم قاعدة وأعمدة مصنوعة من الجرانيت عالي الدقة لضمان استقرار الآلة ودقتها.
- خطأ إرجاع منخفض للغاية: يقع خطأ إرجاع المنضدة ضمن نطاق 2 ميكرومتر بفضل قضيب التلميع عالي الدقة والخالي من الأسنان، وآلية القفل.
- إضاءة LED قابلة للتعديل: نظام إضاءة LED بارد يتكون من 4 حلقات و 8 مناطق، يتم التحكم فيه بواسطة البرنامج، مع وحدة تعديل ذكية للإضاءة.
- تصوير عالي الدقة: عدسة تكبير عالية الدقة وكاميرا رقمية ملونة عالية الدقة تضمن الحصول على صور واضحة وخالية من التشوهات.
- محور Z شبه تلقائي: يستخدم المحور Z قضبان إرشادية خطية ومحرك سيرفو للتركيز التلقائي، ويمكن ترقيته إلى نظام تركيز تلقائي كامل.
- مجموعة واسعة من الموديلات: متوفرة في 5 موديلات (من IMS-2010C إلى IMS-5040C) بأحجام منضدة ومسافات حركة مختلفة.
- مسافة حركة قابلة للتخصيص: يمكن تخصيص أقصى مسافة حركة للمحور Z لتصل إلى 400 ملم لبعض الموديلات مثل IMS-2010 إلى IMS-6040.
- تطبيقات متعددة الاستخدامات: مناسبة لتصنيع أشباه الموصلات، والمعالجة الدقيقة للمعادن، والختم، والقولبة بالحقن.
سمات المنتج
- التخصيص
- متاح
- حجم الطاولة المعدني
- 458×358 مم
- حجم الطاولة الزجاجية
- 356×248 مم
- نموذج رقم.
- iMS-3020C
- الحركة على المحور y ×
- 300×200 مم
- الدقة
- 2.5+l/200(um)
- المقياس الخطي للمحور x/y/z
- مقياس خطي عالي الدقة، الدقة: 0.0005 مم
- قياس المحور Z
- النوع اليدوي، حركة القياس:200 مم
- الإضاءة
- إضاءة باردة قابلة للضبط من 256 درجة
- الوزن الصافي
- 185 كجم
- الأبعاد (مم)
- 838×667×1000 مم
- حزمة النقل
- صندوق من الخشب الرقائقي
- تخصيص
- CE، ISO
- العلامة التجارية
- سيموون
- الأصل
- Dongguan, China
- رمز النظام المنسق
- 9031809090
- القدرة الإنتاجية
- 100 مجموعة/شهر
صور منتجات آلة قياس بصرية شبه آلية عالية الدقة
-
آلة قياس بصرية شبه آلية عالية الدقة -
آلة قياس بصرية شبه آلية عالية الدقة -
آلة قياس بصرية شبه آلية عالية الدقة -
آلة قياس بصرية شبه آلية عالية الدقة -
آلة قياس بصرية شبه آلية عالية الدقة -
آلة قياس بصرية شبه آلية عالية الدقة -
آلة قياس بصرية شبه آلية عالية الدقة
بحث عن منتجات مشابهة
مواصفات المنتج
خاصية المنتج:
- اعتماد قاعدة وعمود جرانيتى عالي الدقة لضمان استقرار الماكينة ودقتها؛
- اعتماد قضيب مصقول لا أسنان عالي الدقة وجهاز قفل سريع الحركة لضمان أن يكون خطأ إرجاع الطاولة في نطاق 2 م؛
- اعتماد مسطرة ضوئية عالية الدقة للأدوات وطاولة عمل دقيقة لضمان أن تكون دقة الماكينة في نطاق ≤2.5+L/200um؛
- اعتماد عدسة زووم عالية الوضوح وكاميرا رقمية ملونة عالية الدقة لضمان جودة صورة واضحة بدون تشوه؛
- باستخدام إضاءة LED الباردة ذات 8 مناطق ذات السطح الذي يتحكم فيه البرنامج، وبإضاءة LED متوازية ذات 8 مناطق، وبإضاءة متوازية مع كونتور LED، بالإضافة إلى وحدة ضبط إضاءة ذكية مدمجة، يمكن التحكم بحرية في سطوع المنطقة في المنطقة ذات 8 حلقات رباعية؛
- iيقيس برنامج قياس الرؤية يحسن من مراقبة الجودة إلى مستوى جديد؛
- يستخدم المحور Z أدلة خطية عالية الدقة ونظام تحكم في المحرك المؤازر لتحقيق الضبط البؤري التلقائي، وإزالة أخطاء التركيز البؤري البشرية، وتحسين دقة القياس واستقراره.
- يمكن ترقيتها لتثبيت وحدة وظيفة ضبط بؤري تلقائي لتحقيق قياس شبه تلقائي دقيق.
المواصفات الفنية:
| السلعة | سلسلة iSemi-Automatic عالية الدقة لقياس الرؤية | ||||
| الطراز | IMS-2010C | IMS-2515C | IMS-3020C | IMS-4030C | IMS-5040C |
| طاولة عمل رخامية | (270*350) مم | (408*308) مم | (458*358)مم | (608*470) مم | (708*470)مم |
| طاولة عمل زجاجية | (142*242) مم | (306*198)مم | (356*248) مم | (456*348)مم | (556*348)مم |
| حركة المحور س/ص | (200*100)مم | (250*150) مم | (300*200) مم | (400*300) مم | (500*400) مم |
| حركة المحور Z | دليل خطي عالي الدقة ، سير فعال مقاس 200 مم | ||||
| دقة أجهزة قياس الوقت x/Y/Z | 0.5 م | ||||
| القاعدة والحقوق الأساسية | الجرانيت عالي الدقة | ||||
| دقة القياس* | xy aixs: ≤ 2.5+L/200(um) ؛ Zais: ≤ 5+L/200(um) | ||||
| دقة إعادة جزء | 2 م | ||||
| نظام الإضاءة ( ضبط البرنامج) | حلقات السطح 4 و8 مناطق إضاءة LED باردة بشكل غير محدود الإضاءة | ||||
| إضاءة متوازية مع إضاءة LED للمحيط | |||||
| مصباح متحد المحور اختياري | |||||
| الكاميرا الرقمية | كاميرا رقمية عالية الدقة 1/2.9 بوصة/1.6 ميجابكسل | ||||
| عدسة التكبير/التصغير | عدسة تكبير/تصغير إلكترونية عالية الدقة بمعدل 6,5 ضعفًا ، التكبير البصري: 0,7×~4,5× ؛ تكبير الفيديو: 20x~129X | ||||
| برنامج القياس | القياس | ||||
| نظام التشغيل | دعم نظام التشغيل Win 10/11-32/64 | ||||
| اللغة | الإنجليزية والصينية المبسطة والصينية التقليدية وإصدارات اختيارية بلغات أخرى | ||||
| بيئة العمل | درجة الحرارة 20ºC±2ºC، تغيير درجة الحرارة <1 درجة مئوية/ساعة؛ الرطوبة النسبية 30%~80%؛ الاهتزاز <0.02º ثانية، ≤15 هرتز. | ||||
| مصدر الطاقة | تيار متردد 220 فولت/50 هرتز؛ 110 فولت/60 هرتز | ||||
| الأبعاد (العرض×العمق×الارتفاع) | (677*552*998) مم | (790*617*1000)مم | (838*667*1000) مم | (1002*817*1043)مم | (1002*852*1085)مم |
| أبعاد التغليف (العرض×العمق×الارتفاع) | (1030*780*1260) مم | (1030*780*1260) مم | (1030*780*1260) مم | (1130*1000*1270)مم | (1280*1070*1470)مم |
| إجمالي/صافي الوزن | 220/150 كجم | 242/175 كجم | 275/185 كجم | 449/350 كجم | 550/380 كجم |
يمثل "L" الطول المقاس بالملليمتر، كما أن الدقة الميكانيكية للمحور Z تعتمد بشكل كبير على دقة التركيز البؤري وسطح قطعة العمل.
يعتبر التكبير قيمة تقريبية ويرتبط بشكل وثيق بحجم الشاشة ودونتها.
يمكن للعملاء اختيار إضافة عدسة إضافية بمعدل 0.5 ضعفين أو ضعفين (ضعفين) وفقًا لاحتياجاتهم للحصول على تكبير للصورة.
IMS-2010/4030/5040 هي مقاعد عمل مصنوعة من الرخام، بينما IMS-2515/3020 هي مقاعد عمل مصنوعة من المعدن.
وصف نموذج تكوين المنتج (مثال مع IMS-3020):
| تكوين المستشعر | 2.5د | ثلاثي الأبعاد | 2.5د | ثلاثي الأبعاد |
| السلعة | 2.5DVision جهاز القياس | جهاز قياس الرؤية والاتصال ثلاثي الأبعاد | 2.5D نصف آلية قياس الرؤية | 3D شبه التلقائي جهة الاتصال والرؤية آلة قياس |
| الطراز | IMS-3020A | IMS-3020B | IMS-3020C | IMS-3020D |
| النوع | أ | ب | ج | د |
| الأهمية | حساس عدسة التكبير/التصغير البصري | مستشعر عدسة التكبير/التصغير و مستشعر مسبار التلامس |
حساس عدسة الزووم ووظيفة الضبط البؤري التلقائي للمحور Z | مستشعر عدسة التكبير/التصغير ومستشعر مسبار الاتصال ووظيفة الضبط البؤري التلقائي |
| التركيز التلقائي للمحور ع | بدون | بدون | مع | مع |
| تحقيق الاتصال | بدون | مع | بدون | مع |
| البرنامج | iقياس2.1 | iقياس3.1 | iMeasuring2.2 | قياسات3.2 |
طرازات الماكينات التي تقيس الرؤية اليدوية والمواصفات:
| الطراز | الرمز# | الطراز | الرمز# | الطراز | الرمز# | الطراز | الرمز# | الطراز | الرمز# |
| IMS-2010A | 521-120E | IMS-2515A | 521-120F | IMS-3020A | 521-120 جم | IMS-4030A | 521-120H | IMS-5040A | 521-120J |
| IMS-2010B | 521-220E | IMS-2515B | 521-220F | IMS-3020B | 521-220 جم | IMS-4030B | 521-220H | IMS-5040B | 521-220J |
| IMS-2010C | 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320J |
| IMS-2010D | 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J |
| IMS-6040A | 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | ------ |
جدول دليل قياس حركة الماكينة يدويًا:
| الحركة مم | الطراز | المحور X مم | y المحور مم | المحور ع - السير القياسي مم |
الحد الأقصى للسير المخصص للمحور Z مم |
| 100×100×100 | IMS-1010 | 100 | 100 | 100 | ------ |
| 200x100x200 | IMS-2010 | 200 | 100 | 200 | 300 |
| 250×150x200 | IMS-2515 | 250 | 150 | 200 | 300 |
| 300×200×200 | IMS-3020 | 300 | 200 | 200 | 400 |
| 400×300×200 | IMS-4030 | 400 | 300 | 200 | 400 |
| 500×400×200 | IMS-5040 | 500 | 400 | 200 | 400 |
| 600×400×200 | IMS-6040 | 600 | 400 | 200 | 400 |
- يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العميل
التطبيق:
تصنيع أشباه الموصلات: الرقاقات، والأطراف الأمامية، والأطراف الخلفية، والمكونات
المعالجة المعدنية الدقيقة: صناعة الماكينات، ستامبينج، حقن مسحوق المعادن
بلاستيك دقيق
نبذة عن المورد
تم تدقيق هذا المورّد من قبل TÜV Rheinland. يمكنك التحقق من التقرير على الموقع الرسمي لـ TÜV Rheinland باستخدام المعرّف "MIC-ASR242668". العناصر المعلَّمة بـ "
" معتمدة.
ملف الشركة
شركة سينوون للابتكار المحدودة المقاييس (المشار إليها بـ: Sinowon)، ISO9001: 2015 معتمد من قبل المؤسسة، مقاطعة قوانغدونغ تلتزم بالتعاقد مع شركة جديرة بالثقة. تقع الشركة في حديقة تيان آن سيبر، منطقة نانتشنغ، مدينة دونغوان، والشركة التابعة القابضة، شركة سينوون (قوانغدونغ) للابتكار في مجال المقاييس. (يشار إليه باسم قوانغدونغ سينوون). تقع الشركة المصنعة في الحديقة الصناعية عالية التقنية في مدينة تانجشيا، منطقة بينججيانغ، مدينة جيانغمين، قوانغدونغ، الصين، المواصلات ملائمة واللوجستيات متصلة جيدا.
نحن نقوم بشكل أساسي بالبحث والتطوير وإنتاج وبيع أدوات قياس البعد الهندسي والأجهزة الدقيقة مثل آلات قياس الإحداثيات المتعددة الحواس، وآلات قياس الرؤية التلقائية بالكامل، وآلات القياس البصري الثنائي الأبعاد، وأجهزة البروجيكتور الشخصية، ونطاقات الآلة، ومجهر الفيديو، ومنصات الإزاحة الدقيقة. تستخدم منتجاتنا بشكل أساسي لقياس مستويات التفاوت في الأبعاد والموضع مثل السكتر، والتراوة، والموقف في الصناعات مثل الأجهزة الإلكترونية الاستهلاكية 3C، والمركبات الجديدة للطاقة، والصحة الطبية، والأجهزة المنزلية، والفضاء الجوي، وبالإضافة إلى تلبية احتياجات العملاء في الصين القارية، يتم تصدير منتجاتنا إلى بلدان صناعية متقدمة مثل إسرائيل والولايات المتحدة وكندا وألمانيا وفرنسا. إيطاليا، وأسبانيا، وكوريا الجنوبية، فضلاً عن الاقتصادات الناشئة مثل فيتنام، وماليزيا، وإندونيسيا، والمكسيك، والبرازيل، الأرجنتين وبولندا، إلخ.
نضع في اعتبارنا دائمًا مهمة التصنيع الذكي ونكافح من أجل التميز، ونأخذ "الفحص يجعل الحياة أفضل" كقيم أساسية، ونتبع بدقة نظام إدارة الجودة ISO9001-2015 للإنتاج الهزيل، ونتحكم بدقة في جودة المواد الواردة، تحكم في دقة الأجزاء التي يتم إنتاجها ذاتيًا والتي تم معالجتها والتخلص من المنتجات المعيبة واتباع عملية التجميع بدقة لإنتاج المنتجات والتخلص من المنتجات المعيبة من مغادرة المصنع.
والآن، لدينا آلة قياس إحداثيات ألمانية، وجهاز قياس التداخل بالليزر Renishaw XK-10، ومقاييس قياس التداخل بالليزر XL-80، وعدة معدات إنتاج مثل مركز JINKE JLK1177 الرأسي للآلات. يمكن أن تصل القدرة الإنتاجية الشهرية لماكينات القياس البصري ثنائية الأبعاد إلى 80-100 وحدة. نرحب بالزبائن الذين يأتون لزيارة مصنعنا.
ومنذ تأسيسنا في عام 2006، لم تتغير نيته الأصلية. إننا نخطو كل عام خطوة ونحسّن باستمرار جودة منتجاتنا وقدرات البحث والتطوير. في الوقت الحالي، يمكن أن تصل دقة جهاز القياس البصري ثنائي الأبعاد الخاص بنا من السلسلة SinoVision إلى 1.2+L/200 ميكرون.
إن خلق القيمة للمجتمع، وخلق الفرص للموظفين، وخلق الثروة للمجتمع، هي المساعي التي لا يتزعزع من جانب شعب سينوون.
جعل العميل محور التركيز؛
وجعل المنتوجات أساس الأساس؛
وجعل المنتجات حجر القدم؛
وجعل المشاريع جسراً؛
وجعل الابتكار روحاً.
نعمل باستمرار على تحسين قدرات البحث والتطوير والإنتاج ومراقبة الجودة والخدمة لحل المشاكل للمستخدمين، وإنشاء قيمة للعملاء.
إن دقتك هي مهمتنا. فلنعمل معا على تطوير وإنشاء أرض خضراء وتفتيش شفاف لحياتنا الهندسية.
نبذة عن مصنعنا وخلفية أعمالنا
- العنوان
- Room 508, Unit 1, Building 3, Tian'an Digital City, No. 1 Huangjin Road, Nancheng Street, Dongguan City, Guangdong Province
- شروط الدفع
- LC, T/T
- شروط التجارة الدولية (شروط التجارة الدولية)
- CFR, CIF, EXW
- متوسط وقت التسليم
- مهلة موسم الذروة: شهر واحد, مهلة خارج الموسم, في غضون 15 يوم عمل
- أقرب ميناء
- SHENZHEN, Hong Kong, Guangzhou
قدراتنا الإنتاجية وخبراتنا التقنية
- المنتجات الرئيسية
- جهاز اختبار الصلابة، جهاز عرض الملف الشخصي، آلة القياس بالفيديو، المجاهر، آلة الاختبار، المعدات المعدنية، جهاز اختبار الصلابة بالموجات فوق الصوتية، جهاز اختبار الصلابة ليب، جهاز اختبار الصلابة فيكرز، جهاز اختبار الصلابة روكويل
خبرتنا في الصناعة وسجل أعمالنا العالمي
- سنة التصدير
- 2005-05-01
- الاسواق الرئيسية
- أمريكا الشمالية, أمريكا الجنوبية, أوروبا الشرقية, جنوب شرق آسيا, أفريقيا, أوقيانوسيا, الشرق الأوسط, شرق آسيا, أوروبا الغربية
قائمة الأسئلة الأكثر تداولًا
- هل يمكن تخصيص مدى حركة المحور Z؟
- نعم، يمكن تخصيص الحد الأقصى لمدى حركة المحور Z. على سبيل المثال، تدعم الطرازات من IMS-2010 إلى IMS-6040 مدى حركة مخصصة بحد أقصى يبلغ 400 ملم.
- ما هو نظام الإضاءة الذي تستخدمه الآلة؟
- تستخدم الآلة نظام إضاءة LED بارد سطحي رباعي الحلقات وثماني مناطق، يتم التحكم فيه بواسطة البرنامج، بالإضافة إلى نظام إضاءة LED متوازٍ للخطوط الخارجية، مع إمكانية تعديل السطوع بشكل مستمر عبر البرنامج.
- هل الآلة مناسبة للقياسات ثلاثية الأبعاد؟
- نعم، طرازات IMS-3020B و IMS-3020D هما آلات قياس ثلاثية الأبعاد تعمل باللمس والرؤية. الطرازات الأخرى هي في الغالب ثنائية الأبعاد ونصف أو شبه أوتوماتيكية ثنائية الأبعاد.
- ما هي أنظمة التشغيل المدعومة؟
- يدعم برنامج iMeasuring نظامي التشغيل Windows 10 و Windows 11 (نظاما التشغيل 32 بت و 64 بت).
- هل يمكن إضافة عدسات إضافية؟
- نعم، يمكن للعملاء اختيار إضافة عدسة إضافية بـ 0.5X أو 2X لتحقيق احتياجات تكبير الصور المحددة.
- ما هو وقت التسليم للطلبات؟
- في موسم الذروة، يكون وقت التسليم شهرًا واحدًا، بينما في غير موسم الذروة، يكون خلال 15 يوم عمل.
