อุปกรณ์ทดสอบไฟฟ้า เครื่องควบคุมไมโครคอมพิวเตอร์ เครื่องทดสอบการฉีดรองสำหรับระบบทดสอบรีเลย์ป้องกัน ชุดทดสอบรีเลย์ป้องกันสามเฟสอัตโนมัติ
ติดต่อซัพพลายเออร์
จุดเด่นต่าง ๆ ของสินค้า
- การรับประกันตลอดอายุการใช้งาน: ครอบคลุมการบำรุงรักษาและการรับประกันสำหรับอุปกรณ์ตลอดอายุการใช้งาน
- ความแม่นยำสูง: ระดับความแม่นยำ 0.5 พร้อมความเที่ยงตรง 0.2% สำหรับแหล่งจ่ายกระแสและแรงดันไฟฟ้า AC/DC
- การทดสอบหลากหลายฟังก์ชัน: ทดสอบรีเลย์แบบดั้งเดิม, ระบบป้องกันแบบไมโครคอมพิวเตอร์, และกำลังไฟฟ้าเชิงอนุพันธ์ของหม้อแปลง
- การซิงโครไนซ์ GPS: การ์ด GPS ในตัว (อุปกรณ์เสริม) ช่วยให้สามารถทำการทดสอบแบบซิงโครไนซ์ในสถานที่ต่างๆ ได้
- ส่วนต่อประสานที่ใช้งานง่าย: ระบบปฏิบัติการ Windows XP พร้อมจอแสดงผล TFT ขนาด 10.4 นิ้ว และการทำงานที่คล้ายกับคอมพิวเตอร์ส่วนบุคคลทั่วไป
- การปรับเทียบอัตโนมัติ: ฟังก์ชันการปรับเทียบอัตโนมัติของซอฟต์แวร์ช่วยเพิ่มความเสถียรโดยไม่ต้องเปิดตัวเครื่อง
- การเชื่อมต่อกับคอมพิวเตอร์โดยตรง: อินเทอร์เฟซ USB ช่วยให้สามารถสื่อสารกับคอมพิวเตอร์โดยตรงได้โดยไม่ต้องใช้สายอะแดปเตอร์
คุณสมบัติของผลิตภัณฑ์
- การปรับแต่ง
- มีอยู่
- บริการหลังการขาย
- การบำรุงรักษาตลอดอายุการใช้งาน
- ประกันสินค้า
- การบำรุงรักษาตลอดอายุการใช้งาน
- ไม่ใช่ ของรุ่น
- JBC-903
- พิมพ์
- การป้องกันรีเลย์
- เกรดความแม่นยำ
- 0.5
- การแสดงผล
- ดิจิตอล
- น้ำหนัก
- 20 กก
- แหล่งจ่ายไฟ
- 110V/220V
- แพคเพจการขนส่ง
- ด้านนอกกล่องไม้อัด
- ข้อมูลจำเพาะ
- CE
- เครื่องหมายการค้า
- โกลด์ซอล
- ที่มา
- จีน
- รหัสพิกัดศุลกากร
- 903033200
- กำลังการผลิต
- 20 ชุด / เดือน
- ขนาดบรรจุภัณฑ์
- 45.00cm * 45.00cm * 60.00cm
- น้ำหนักรวมแพ็คเกจ
- 20.000kg
การส่งสินค้า
การป้องกันการซื้อขายออนไลน์
- การรับประกันการชำระเงิน
-
การชำระเงินที่ได้รับการปกป้องจากแพลตฟอร์มพร้อมการสนับสนุนการคืนเงินสำหรับปัญหาคำสั่งซื้อที่มีสิทธิ์
- แพลตฟอร์มโลจิสติกส์
- การติดตามการจัดส่งที่ชัดเจนยิ่งขึ้นด้วยการขนส่งที่รองรับโดยแพลตฟอร์ม
- บริการตรวจสอบ
- การตรวจสอบก่อนการจัดส่งแบบเลือกได้สำหรับการตรวจสอบคุณภาพและปริมาณ
- หลังการขาย & การจัดการข้อพิพาท
- การแก้ไขข้อพิพาทที่ช่วยโดยแพลตฟอร์ม รวมถึงการคืนเงินหรือการคืนสินค้าหากมีความเหมาะสม
เฉพาะคำสั่งซื้อที่ทำและชำระเงินผ่าน Made-in-China.com Secured Trading เท่านั้นที่มีสิทธิ์ได้รับการคุ้มครองการชำระเงินและสิทธิประโยชน์ที่เกี่ยวข้อง platform services

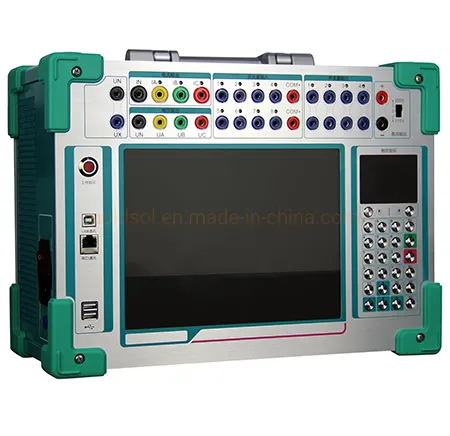

ภาพสินค้าจำนวน อุปกรณ์ทดสอบไฟฟ้า เครื่องควบคุมไมโครคอมพิวเตอร์ เครื่องทดสอบการฉีดรองสำหรับระบบทดสอบรีเลย์ป้องกัน ชุดทดสอบรีเลย์ป้องกันสามเฟสอัตโนมัติ
-
อุปกรณ์ทดสอบไฟฟ้า เครื่องควบคุมไมโครคอมพิวเตอร์ เครื่องทดสอบการฉีดรองสำหรับระบบทดสอบรีเลย์ป้องกัน ชุดทดสอบรีเลย์ป้องกันสามเฟสอัตโนมัติ -
อุปกรณ์ทดสอบไฟฟ้า เครื่องควบคุมไมโครคอมพิวเตอร์ เครื่องทดสอบการฉีดรองสำหรับระบบทดสอบรีเลย์ป้องกัน ชุดทดสอบรีเลย์ป้องกันสามเฟสอัตโนมัติ -
อุปกรณ์ทดสอบไฟฟ้า เครื่องควบคุมไมโครคอมพิวเตอร์ เครื่องทดสอบการฉีดรองสำหรับระบบทดสอบรีเลย์ป้องกัน ชุดทดสอบรีเลย์ป้องกันสามเฟสอัตโนมัติ -
อุปกรณ์ทดสอบไฟฟ้า เครื่องควบคุมไมโครคอมพิวเตอร์ เครื่องทดสอบการฉีดรองสำหรับระบบทดสอบรีเลย์ป้องกัน ชุดทดสอบรีเลย์ป้องกันสามเฟสอัตโนมัติ -
อุปกรณ์ทดสอบไฟฟ้า เครื่องควบคุมไมโครคอมพิวเตอร์ เครื่องทดสอบการฉีดรองสำหรับระบบทดสอบรีเลย์ป้องกัน ชุดทดสอบรีเลย์ป้องกันสามเฟสอัตโนมัติ -
อุปกรณ์ทดสอบไฟฟ้า เครื่องควบคุมไมโครคอมพิวเตอร์ เครื่องทดสอบการฉีดรองสำหรับระบบทดสอบรีเลย์ป้องกัน ชุดทดสอบรีเลย์ป้องกันสามเฟสอัตโนมัติ
ค้นหาผลิตภัณฑ์ที่คล้ายกัน
คำอธิบายสินค้า
ข้อดี
1 ปฏิบัติตามข้อกำหนดการทดสอบของไซต์งานทั้งหมด อุปกรณ์มีเอาต์พุตแรงดันไฟฟ้าสี่เฟสและกระแสไฟฟ้าสามเฟสมาตรฐาน ไม่เพียงแต่จะทดสอบรีเลย์แบบดั้งเดิมและอุปกรณ์ป้องกันเท่านั้นแต่ยังทดสอบการป้องกันไมโครคอมพิวเตอร์ที่ทันสมัยอีกด้วยโดยเฉพาะอย่างยิ่งสำหรับการป้องกันกำลังไฟดิฟเฟอเรนเชียลของหม้อแปลงและอุปกรณ์สลับการทำงานอัตโนมัติสำรอง การทดสอบจะสะดวกและสมบูรณ์แบบกว่า
ดัชนีทางเทคนิคทั้งหมดตรงตามมาตรฐานของ DL / T624-624-4 สำหรับอุปกรณ์ทดสอบการป้องกันไมโครคอมพิวเตอร์ที่ออกโดยกระทรวงพลังงานไฟฟ้า 2 1997
อินเตอร์เฟซการทำงานใน Windows XP แบบคลาสสิกอินเตอร์เฟซเครื่องจักรที่ใช้งานง่ายใช้งานง่ายและรวดเร็วคอมพิวเตอร์ควบคุมเชิงอุตสาหกรรมประสิทธิภาพสูงแบบฝังและความละเอียดขนาด 10.4 นิ้ว 800 × จอแสดงผลสี TFT 600 ให้ข้อมูลที่สมบูรณ์และเข้าใจง่ายรวมถึงสถานะการทำงานปัจจุบันของอุปกรณ์และข้อมูลวิธีใช้ต่างๆ 3
4 ระบบ Windows XP แบบเดิมมีฟังก์ชันการกู้คืนข้อมูลที่เป็นของตัวเองเพื่อหลีกเลี่ยงการทำงานผิดพลาดของระบบซึ่งเกิดจากการปิดระบบที่ไม่ถูกต้องหรือการทำงานผิดพลาด
5 มีคีย์บอร์ดอุตสาหกรรมที่บางพิเศษและเมาส์โฟโตอิเล็กทริคซึ่งสามารถทำงานได้หลากหลายผ่านทางคีย์บอร์ดหรือเมาส์เหมือนกับพีซีทั่วไป
6 แผงควบคุมหลักใช้โครงสร้าง DSP + FPGA และเอาต์พุต DAC 16 บิต โดยสามารถสร้างคลื่นไซน์ความหนาแน่นสูง 2000 คลื่นต่อสัปดาห์สำหรับคลื่นพื้นฐานซึ่งจะช่วยปรับปรุงคุณภาพของรูปคลื่นและความแม่นยำของเครื่องทดสอบได้อย่างมาก
7 Power Amplifier ใช้ Power Amplifier ซึ่งมีความเที่ยงตรงสูงซึ่งไม่เพียงแต่ช่วยให้มั่นใจในความแม่นยำของกระแสไฟขนาดเล็กแต่ยังช่วยให้มั่นใจได้ถึงความเสถียรของกระแสไฟขนาดใหญ่
8 โดยใช้อินเตอร์เฟซ USB เพื่อสื่อสารโดยตรงกับ PC โดยไม่มีสายอะแดปเตอร์ซึ่งใช้งานได้สะดวก
9 สามารถเชื่อมต่อกับแลปทอป ( อุปกรณ์เสริม ) เพื่อการทำงาน คอมพิวเตอร์โน้ตบุ๊คและคอมพิวเตอร์อุตสาหกรรมใช้ซอฟต์แวร์ชุดเดียวกันและไม่จำเป็นต้องเรียนรู้วิธีการทำงานอีกครั้ง
10 มีฟังก์ชันการทดสอบการซิงโครไนซ์ GPS อุปกรณ์สามารถติดตั้งการ์ดการซิงโครไนซ์ GPS ในตัว ( อุปกรณ์เสริม ) และเชื่อมต่อกับ PC ผ่านพอร์ต RS232 เพื่อให้สามารถทำการทดสอบการปรับแบบซิงโครนัสของผู้ทดสอบสองคนในสถานที่ต่างๆกันได้
11 มีเอาต์พุตแหล่งแรงดันไฟฟ้าเสริม DC แบบอิสระและแบบพิเศษและมีแรงดันไฟฟ้าเอาต์พุต V (1A) และ 220V (0.6A) ตามลำดับ สามารถใช้กับรีเลย์หรืออุปกรณ์ป้องกันที่ต้องใช้แหล่งจ่ายไฟ DC ที่ทำงานได้
12 มีฟังก์ชันการปรับเทียบมาตรฐานด้วยตนเองของซอฟต์แวร์ซึ่งช่วยให้ไม่ต้องเปิดแชสซีและปรับเทียบความแม่นยำโดยการปรับโพเทนชิออมิเตอร์ซึ่งจะช่วยเพิ่มความเสถียรของความแม่นยำได้อย่างมาก
พารามิเตอร์ทางเทคนิค
3 แหล่งกระแสไฟ AC (41*40A) 1
แหล่งกระแสไฟ 2 DC
แหล่งจ่ายแรงดันไฟฟ้า 3 AC
แหล่งจ่ายแรงดันไฟฟ้า 4 DC
5 ขั้วต่อค่าการสลับ
6 อื่นๆ
ได้อย่างมีพ
1 หน้าจอแสดงผล : หน้าจอแสดงผล LED ขนาด 10.4 นิ้ว
2 แหล่งจ่ายไฟเสริมของอุปกรณ์ : สามารถส่งเอาต์พุต DC 10V;110V;220V, สามารถสลับแหล่งจ่ายไฟผ่านสวิตช์แบบหน้าปัดและกระแสไฟฟ้าสูงสุดผู้ใหญ่ 0 ซึ่งสามารถจ่ายไฟให้อุปกรณ์ป้องกันได้
3 การสลับอินพุตค่า : ใช้เพื่อรวบรวมเอาต์พุตสัญญาณค่าการสลับโดยอุปกรณ์ป้องกันและวัดเวลาหรือสัญญาณตรวจจับ โดยสามารถระบุหน้าสัมผัสที่ใช้งานอยู่และหน้าสัมผัสแบบพาสซีฟ แรงดันไฟฟ้า DC สูงสุดของหน้าสัมผัสที่ใช้งานอยู่คือ DC220V เมื่อเชื่อมต่อหน้าสัมผัสที่ใช้งานอยู่โปรดสังเกตว่า + com คือขั้วบวกของแหล่งจ่ายไฟ
4 การสลับเอาต์พุตค่า : ใช้เพื่อควบคุมอุปกรณ์อื่น , โหนดพาสซีฟ , ที่มีความจุสูงสุดของ AC220V / 1A
5 ขั้วเอาต์พุตกระแสไฟสามเฟส : IA IB, IC, IN เป็นขั้วต่อร่วมและ LED ON แสดงสถานะวงจรเปิดของแหล่งกระแสไฟ
6 ขั้วเอาต์พุตแรงดันไฟฟ้าสามเฟส : UA, UB, UC และ UN เป็นขั้วต่อร่วม
7 ไฟแสดงสถานะการทำงานของ LED: ไฟ LED จะกะพริบเพื่อแสดงว่ากำลังรองานและไฟ LED จะสว่างอยู่ตลอดเวลาเพื่อแสดงว่าทำงานได้
8 จอสัมผัส : คล้ายกับจอสัมผัสของคอมพิวเตอร์โน้ตบุ๊คสามารถควบคุมได้ด้วยการสัมผัสแบบรอบทิศทาง ปุ่มซ้ายและขวา : ปุ่มซ้ายคือปุ่มยืนยันและปุ่มขวาจะสามารถดูคุณสมบัติของไฟล์ได้
9 keyboard: ใช้เพื่อป้อนข้อมูลค่าคงที่ซึ่งรวมถึงปุ่มทางลัดเริ่มต้นสิ้นสุดและออก , ขึ้น , ลง , ซ้ายและขวา
10 ขั้วเอาต์พุตแรงดันไฟฟ้าที่สี่ : UX UN คือขั้วดิน
RST: ปุ่มรีเซ็ตของแผงควบคุม DSP 11 เมื่อซอฟต์แวร์แสดงว่าการส่งข้อมูลล้มเหลวหรือไม่มีการเชื่อมต่ออุปกรณ์ให้กดปุ่มนี้เพื่อรีเซ็ตบอร์ด DSP และเครื่องหมายของอุปกรณ์ USB จะปรากฏขึ้นที่ด้านล่างขวาของหน้าจอ
12 พอร์ตการสื่อสาร : สามารถเชื่อมต่อการสื่อสาร USB กับแลปทอปภายนอกเพื่อควบคุมการทำงานของอุปกรณ์ ; การสื่อสารพอร์ตเครือข่าย ( อุปกรณ์เสริม ) ซึ่งสามารถทำงานได้กับฟังก์ชันการควบคุมหลายเครื่องหรือการสื่อสารพอร์ตเครือข่ายของเครื่องจักรเครื่องเดียวเพื่อควบคุมและใช้งานอุปกรณ์
1. อินเตอร์เฟซขยาย USB: มีอินเตอร์เฟซ USB 13 รูปแบบซึ่งสามารถเชื่อมต่ออุปกรณ์ USB เช่นเมาส์คีย์บอร์ดและแฟลชไดรฟ์ USB
1. อินเตอร์เฟซแหล่งจ่ายไฟ : AC220V AC เชื่อมต่อผ่านสายเชื่อมต่อที่รองรับและข้อมูลจำเพาะด้านการประกันภัยภายในคือ 10A, 5*10mm เปิด : ไฟเปิดปิด : ปิดเครื่อง 14
15 การต่อสายดิน : ต่อสายดินอย่างปลอดภัยผ่านสายดินที่สนับสนุน
16 ด้านข้าง : การคายความร้อนและช่องระบายไอเสีย ( ห้ามปิดทับเมื่อใช้ )
17 รูระบายอากาศของพัดลม : การระบายความร้อนและไอเสีย ( ห้ามปิดทับเมื่อใช้ )
อุปกรณ์เสริม
1 กล่องอะลูมิเนียมอัลลอยแบบพกพา : 1 ยูนิต ;
1 สายแหล่งจ่ายไฟ : 1 ยูนิต ;
2 ไดรฟ์ซีดี : 1 เครื่อง ;
การเชื่อมต่อ 2.USB/RS232: 1 ยูนิต ; 3
4 สายเคเบิลทดสอบ : 1 ชุด
5 ทดสอบคลิปและอุปกรณ์เสริม : 1 ชุด ;
ฟิวส์ 3.Fuse : 6 ยูนิต /10A Fuse 3 ยูนิต / ฟิวส์ 2A
7 ใบรับรอง : 1 หน่วย
8 รายงานการสอบเทียบ : 1 หน่วย
9 คู่มือการใช้งาน : 1 ยูนิต
1 ปฏิบัติตามข้อกำหนดการทดสอบของไซต์งานทั้งหมด อุปกรณ์มีเอาต์พุตแรงดันไฟฟ้าสี่เฟสและกระแสไฟฟ้าสามเฟสมาตรฐาน ไม่เพียงแต่จะทดสอบรีเลย์แบบดั้งเดิมและอุปกรณ์ป้องกันเท่านั้นแต่ยังทดสอบการป้องกันไมโครคอมพิวเตอร์ที่ทันสมัยอีกด้วยโดยเฉพาะอย่างยิ่งสำหรับการป้องกันกำลังไฟดิฟเฟอเรนเชียลของหม้อแปลงและอุปกรณ์สลับการทำงานอัตโนมัติสำรอง การทดสอบจะสะดวกและสมบูรณ์แบบกว่า
ดัชนีทางเทคนิคทั้งหมดตรงตามมาตรฐานของ DL / T624-624-4 สำหรับอุปกรณ์ทดสอบการป้องกันไมโครคอมพิวเตอร์ที่ออกโดยกระทรวงพลังงานไฟฟ้า 2 1997
อินเตอร์เฟซการทำงานใน Windows XP แบบคลาสสิกอินเตอร์เฟซเครื่องจักรที่ใช้งานง่ายใช้งานง่ายและรวดเร็วคอมพิวเตอร์ควบคุมเชิงอุตสาหกรรมประสิทธิภาพสูงแบบฝังและความละเอียดขนาด 10.4 นิ้ว 800 × จอแสดงผลสี TFT 600 ให้ข้อมูลที่สมบูรณ์และเข้าใจง่ายรวมถึงสถานะการทำงานปัจจุบันของอุปกรณ์และข้อมูลวิธีใช้ต่างๆ 3
4 ระบบ Windows XP แบบเดิมมีฟังก์ชันการกู้คืนข้อมูลที่เป็นของตัวเองเพื่อหลีกเลี่ยงการทำงานผิดพลาดของระบบซึ่งเกิดจากการปิดระบบที่ไม่ถูกต้องหรือการทำงานผิดพลาด
5 มีคีย์บอร์ดอุตสาหกรรมที่บางพิเศษและเมาส์โฟโตอิเล็กทริคซึ่งสามารถทำงานได้หลากหลายผ่านทางคีย์บอร์ดหรือเมาส์เหมือนกับพีซีทั่วไป
6 แผงควบคุมหลักใช้โครงสร้าง DSP + FPGA และเอาต์พุต DAC 16 บิต โดยสามารถสร้างคลื่นไซน์ความหนาแน่นสูง 2000 คลื่นต่อสัปดาห์สำหรับคลื่นพื้นฐานซึ่งจะช่วยปรับปรุงคุณภาพของรูปคลื่นและความแม่นยำของเครื่องทดสอบได้อย่างมาก
7 Power Amplifier ใช้ Power Amplifier ซึ่งมีความเที่ยงตรงสูงซึ่งไม่เพียงแต่ช่วยให้มั่นใจในความแม่นยำของกระแสไฟขนาดเล็กแต่ยังช่วยให้มั่นใจได้ถึงความเสถียรของกระแสไฟขนาดใหญ่
8 โดยใช้อินเตอร์เฟซ USB เพื่อสื่อสารโดยตรงกับ PC โดยไม่มีสายอะแดปเตอร์ซึ่งใช้งานได้สะดวก
9 สามารถเชื่อมต่อกับแลปทอป ( อุปกรณ์เสริม ) เพื่อการทำงาน คอมพิวเตอร์โน้ตบุ๊คและคอมพิวเตอร์อุตสาหกรรมใช้ซอฟต์แวร์ชุดเดียวกันและไม่จำเป็นต้องเรียนรู้วิธีการทำงานอีกครั้ง
10 มีฟังก์ชันการทดสอบการซิงโครไนซ์ GPS อุปกรณ์สามารถติดตั้งการ์ดการซิงโครไนซ์ GPS ในตัว ( อุปกรณ์เสริม ) และเชื่อมต่อกับ PC ผ่านพอร์ต RS232 เพื่อให้สามารถทำการทดสอบการปรับแบบซิงโครนัสของผู้ทดสอบสองคนในสถานที่ต่างๆกันได้
11 มีเอาต์พุตแหล่งแรงดันไฟฟ้าเสริม DC แบบอิสระและแบบพิเศษและมีแรงดันไฟฟ้าเอาต์พุต V (1A) และ 220V (0.6A) ตามลำดับ สามารถใช้กับรีเลย์หรืออุปกรณ์ป้องกันที่ต้องใช้แหล่งจ่ายไฟ DC ที่ทำงานได้
12 มีฟังก์ชันการปรับเทียบมาตรฐานด้วยตนเองของซอฟต์แวร์ซึ่งช่วยให้ไม่ต้องเปิดแชสซีและปรับเทียบความแม่นยำโดยการปรับโพเทนชิออมิเตอร์ซึ่งจะช่วยเพิ่มความเสถียรของความแม่นยำได้อย่างมาก
พารามิเตอร์ทางเทคนิค
3 แหล่งกระแสไฟ AC (41*40A) 1
| เอาต์พุตแบบเฟสเดียว (RMS) | 0 -40A/phase, ความแม่นยำ : 105% ±0.2 mA |
| เอาต์พุตแบบขนาน 3 เฟส (RMS) | 0 -120A/2 3 เฟสในเอาต์พุตแบบขนานเฟส |
| ค่าการทำงานระยะยาวที่อนุญาตของกระแสไฟฟ้าเฟส (RMS) | 10 ก |
| กำลังเอาต์พุตสูงสุด / แต่ละเฟส | 420VA |
| กำลังเอาต์พุตสูงสุดเมื่อขนาน 3 เฟส | 1000VA |
| เวลาทำงานของกระแสเอาต์พุตสูงสุดขนาน 3 เฟส | 5 วินาที |
| ช่วงความถี่ | 0.04-1000Hz, ความแม่นยำ 0 Hz |
| เวลาฮาร์โมนิค | 2 |
| ระยะ | 0 ° - 360 ° , ความแม่นยำ 0.1 ° |
แหล่งกระแสไฟ 2 DC
| เอาต์พุตกระแสไฟ DC | 10A±0.2 เฟส , ความแม่นยำ : 105% ±0 mA |
แหล่งจ่ายแรงดันไฟฟ้า 3 AC
| แรงดันไฟฟ้าเอาต์พุตแบบเฟสเดียว (RMS) | 0 V/Phase, ความแม่นยำ : 105% ±0.5 mV |
| เอาต์พุตแรงดันสาย (RMS) | 0 -250V |
| พลังงานเอาต์พุตของแรงดันไฟฟ้าเฟส / แรงดันสาย | 70VA/90VA |
| ช่วงความถี่ | 10-1000 Hz, ความแม่นยำ :0.001Hz 0 |
| เวลาฮาร์โมนิค | 2 |
| ระยะ | 0 ° - 360 ° , ความแม่นยำ : 0.1 ° |
แหล่งจ่ายแรงดันไฟฟ้า 4 DC
| แอมพลิจูดเอาต์พุตแรงดันไฟฟ้าเฟสเดียว | 10--±0 V, ความแม่นยำ : 54% ±0.2 mV |
| แอมพลิจูดเอาต์พุตแรงดันไฟฟ้าของสาย | 0±300V |
| พลังงานเอาต์พุตของแรงดันไฟฟ้าเฟส / แรงดันสาย | 70VA/90VA |
5 ขั้วต่อค่าการสลับ
| อินพุต | 8 คู่ |
| หน้าสัมผัสปกติ | 1 mA เอาต์พุตขณะทำงานภายในอุปกรณ์ 24 V |
| การกลับที่อาจเกิดขึ้น | หน้าสัมผัสแบบพาสซีฟ : สัญญาณลัดวงจรความต้านทานต่ำ หน้าสัมผัสที่ใช้งาน : กระแสไฟ DC 0 โวลต์ |
| เอาต์พุต | 4 คู่ , หน้าสัมผัสที่ไม่ได้ใช้งาน , ความจุที่ขัดจังหวะได้ :110V/2A, 220V/1A |
6 อื่นๆ
| ช่วงเวลา | 1ms-9999s, ความแม่นยำ : 1 มิลลิวินาที |
| ขนาด / น้ำหนัก | 350 มม . x 285 มม . x 165 มม ., 12.5 กก |
| แหล่งจ่ายไฟ | AC220V±10%), 10 Hz, 10A Fuse |

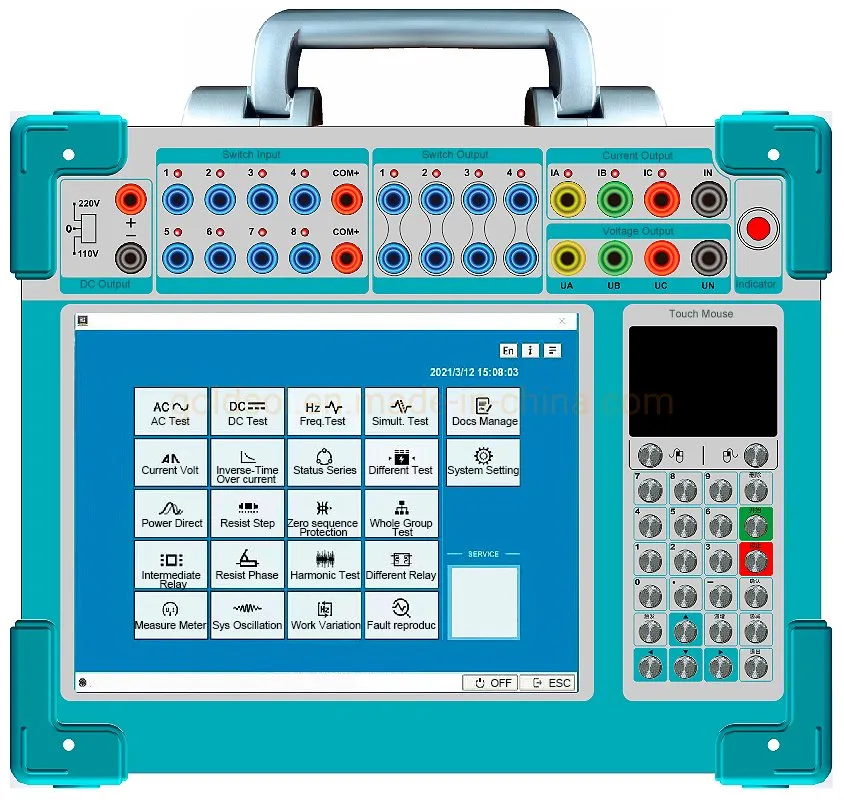

ได้อย่างมีพ
1 หน้าจอแสดงผล : หน้าจอแสดงผล LED ขนาด 10.4 นิ้ว
2 แหล่งจ่ายไฟเสริมของอุปกรณ์ : สามารถส่งเอาต์พุต DC 10V;110V;220V, สามารถสลับแหล่งจ่ายไฟผ่านสวิตช์แบบหน้าปัดและกระแสไฟฟ้าสูงสุดผู้ใหญ่ 0 ซึ่งสามารถจ่ายไฟให้อุปกรณ์ป้องกันได้
3 การสลับอินพุตค่า : ใช้เพื่อรวบรวมเอาต์พุตสัญญาณค่าการสลับโดยอุปกรณ์ป้องกันและวัดเวลาหรือสัญญาณตรวจจับ โดยสามารถระบุหน้าสัมผัสที่ใช้งานอยู่และหน้าสัมผัสแบบพาสซีฟ แรงดันไฟฟ้า DC สูงสุดของหน้าสัมผัสที่ใช้งานอยู่คือ DC220V เมื่อเชื่อมต่อหน้าสัมผัสที่ใช้งานอยู่โปรดสังเกตว่า + com คือขั้วบวกของแหล่งจ่ายไฟ
4 การสลับเอาต์พุตค่า : ใช้เพื่อควบคุมอุปกรณ์อื่น , โหนดพาสซีฟ , ที่มีความจุสูงสุดของ AC220V / 1A
5 ขั้วเอาต์พุตกระแสไฟสามเฟส : IA IB, IC, IN เป็นขั้วต่อร่วมและ LED ON แสดงสถานะวงจรเปิดของแหล่งกระแสไฟ
6 ขั้วเอาต์พุตแรงดันไฟฟ้าสามเฟส : UA, UB, UC และ UN เป็นขั้วต่อร่วม
7 ไฟแสดงสถานะการทำงานของ LED: ไฟ LED จะกะพริบเพื่อแสดงว่ากำลังรองานและไฟ LED จะสว่างอยู่ตลอดเวลาเพื่อแสดงว่าทำงานได้
8 จอสัมผัส : คล้ายกับจอสัมผัสของคอมพิวเตอร์โน้ตบุ๊คสามารถควบคุมได้ด้วยการสัมผัสแบบรอบทิศทาง ปุ่มซ้ายและขวา : ปุ่มซ้ายคือปุ่มยืนยันและปุ่มขวาจะสามารถดูคุณสมบัติของไฟล์ได้
9 keyboard: ใช้เพื่อป้อนข้อมูลค่าคงที่ซึ่งรวมถึงปุ่มทางลัดเริ่มต้นสิ้นสุดและออก , ขึ้น , ลง , ซ้ายและขวา
10 ขั้วเอาต์พุตแรงดันไฟฟ้าที่สี่ : UX UN คือขั้วดิน
RST: ปุ่มรีเซ็ตของแผงควบคุม DSP 11 เมื่อซอฟต์แวร์แสดงว่าการส่งข้อมูลล้มเหลวหรือไม่มีการเชื่อมต่ออุปกรณ์ให้กดปุ่มนี้เพื่อรีเซ็ตบอร์ด DSP และเครื่องหมายของอุปกรณ์ USB จะปรากฏขึ้นที่ด้านล่างขวาของหน้าจอ
12 พอร์ตการสื่อสาร : สามารถเชื่อมต่อการสื่อสาร USB กับแลปทอปภายนอกเพื่อควบคุมการทำงานของอุปกรณ์ ; การสื่อสารพอร์ตเครือข่าย ( อุปกรณ์เสริม ) ซึ่งสามารถทำงานได้กับฟังก์ชันการควบคุมหลายเครื่องหรือการสื่อสารพอร์ตเครือข่ายของเครื่องจักรเครื่องเดียวเพื่อควบคุมและใช้งานอุปกรณ์
1. อินเตอร์เฟซขยาย USB: มีอินเตอร์เฟซ USB 13 รูปแบบซึ่งสามารถเชื่อมต่ออุปกรณ์ USB เช่นเมาส์คีย์บอร์ดและแฟลชไดรฟ์ USB
1. อินเตอร์เฟซแหล่งจ่ายไฟ : AC220V AC เชื่อมต่อผ่านสายเชื่อมต่อที่รองรับและข้อมูลจำเพาะด้านการประกันภัยภายในคือ 10A, 5*10mm เปิด : ไฟเปิดปิด : ปิดเครื่อง 14
15 การต่อสายดิน : ต่อสายดินอย่างปลอดภัยผ่านสายดินที่สนับสนุน
16 ด้านข้าง : การคายความร้อนและช่องระบายไอเสีย ( ห้ามปิดทับเมื่อใช้ )
17 รูระบายอากาศของพัดลม : การระบายความร้อนและไอเสีย ( ห้ามปิดทับเมื่อใช้ )
18 ด้ามจับ : เป็นด้ามจับเครื่องมือซึ่งทำจากวัสดุโลหะแข็งแรงและทนทาน
อุปกรณ์เสริม
1 กล่องอะลูมิเนียมอัลลอยแบบพกพา : 1 ยูนิต ;
1 สายแหล่งจ่ายไฟ : 1 ยูนิต ;
2 ไดรฟ์ซีดี : 1 เครื่อง ;
การเชื่อมต่อ 2.USB/RS232: 1 ยูนิต ; 3
4 สายเคเบิลทดสอบ : 1 ชุด
5 ทดสอบคลิปและอุปกรณ์เสริม : 1 ชุด ;
ฟิวส์ 3.Fuse : 6 ยูนิต /10A Fuse 3 ยูนิต / ฟิวส์ 2A
7 ใบรับรอง : 1 หน่วย
8 รายงานการสอบเทียบ : 1 หน่วย
9 คู่มือการใช้งาน : 1 ยูนิต
เกี่ยวกับผู้จำหน่าย
โปรไฟล์บริษัท
โรงงานทดสอบ GOLDSOOL (WUHAN) IPOT
เป็นบริษัทผู้ผลิตและค้ากับพนักงาน 78 คน 2001 ตั้งอยู่ในเลขที่ 39 ถนนฮันนี่ประเทศจีน โรงงานใช้พื้นที่ 1763 ตารางเมตร
GOLDSOL ได้รับใบรับรอง CE สำหรับเครื่องทดสอบ VLF Hipot เครื่องทดสอบหม้อไฟ AC/DC กระแสไฟฟ้าระบบฉีดน้ำหลักและวันที่สองเครื่องทดสอบ CT/PT, เครื่องทดสอบน้ำมัน , ตัวทดสอบเดลต้า TA, เครื่องตัดวงจรไฟฟ้า , โอห์มมิเตอร์ไมโคร , ตัวแบ่งแรงดันไฟฟ้าสูง , ตัวทดสอบอัตราส่วนหม้อแปลง , ตัวทดสอบความต้านทานฉนวน
GOLDSOL ประสบความสำเร็จในการทำธุรกิจระหว่างประเทศในยุโรปตะวันออกเฉียงใต้ตะวันออกกลางแอฟริกาใต้และโอเชียเนีย
โรงงานได้รับการสนับสนุนโดยเครดิตที่ดีความได้เปรียบทางเทคโนโลยีผลิตภัณฑ์ที่ยอดเยี่ยมและบริการหลังการขายที่สมบูรณ์แบบ
VLF ( ความถี่ต่ำมาก ) Hipot คือผลิตภัณฑ์พัฒนาใหม่การผลิตได้รับสิทธิบัตรตามรัฐของสิ่งประดิษฐ์ (SN No. 200710152385 Ultra Low Frequency High แรงกดดันความถี่สูง )
โรงงานได้รับการตรวจสอบโดย SGS & BV Group คุณยินดีที่จะติดต่อเราเพื่อขอข้อมูลเพิ่มเติม !
เกี่ยวกับโรงงานของเรา & ข้อมูลเบื้องต้นเกี่ยวกับธุรกิจ
- ที่อยู่
- Room 507, Unit 1, Building 1, Optical Valley, Tanhu 1st Road, Canglong Island, Jiangxia District, Wuhan China
- เงื่อนไขการชำระเงิน
- LC, T/T, PayPal, Western Union, การชำระเงินจำนวนเล็กน้อย, Money Gram
- ข้อกำหนดทางการค้าระหว่างประเทศ (Incoterms)
- CFR, เลขประจำตัวผู้เสียภาษี, DAT, FAS, DDP, DAP, CPT, FCA, EXW
- ระยะเวลาการรอ
- ระยะเวลาการรอสูงสุดในฤดูกาล: ภายใน 15 วันทำการ, ระยะเวลาการรอสูงสุดนอกฤดูกาล, ภายใน 15 วันทำการ
- ท่าเรือที่ใกล้ที่สุด
- Wuhan/Shanghai/Shenzhen/Guangzhou
ศักยภาพการผลิตของเรา & ความเชี่ยวชาญทางเทคนิค
- สินค้าหลัก
- เครื่องทดสอบ Vlf Hipot, เครื่องทดสอบ AC Hipot, เครื่องทดสอบ DC Hipot, ชุดทดสอบเรโซแนนท์, ไมโครโอห์มมิเตอร์, เครื่องทดสอบแทนดัลต้า, การฉีดกระแสหลัก, การฉีดกระแสรอง, เครื่องวิเคราะห์ CT PT, เครื่องวิเคราะห์เบรกเกอร์วงจร
ประสบการณ์ในอุตสาหกรรมของเรา & บันทึกธุรกิจระดับโลก
- เริ่มส่งออกเมื่อ
- 2006-05-10
- ตลาดหลัก
- อเมริกาเหนือ, อเมริกาใต้, ยุโรปตะวันออก, เอเชียตะวันออกเฉียงใต้, แอฟริกา, โอเชียเนีย, ตะวันออกกลาง, เอเชียตะวันออก, ยุโรปตะวันตก
คำถามที่พบบ่อย
- อุปกรณ์นี้มีการรับประกันเป็นระยะเวลานานเท่าใด?
- อุปกรณ์นี้มาพร้อมกับการรับประกันตลอดอายุการใช้งาน และบริการบำรุงรักษาตลอดอายุการใช้งาน
- เครื่องทดสอบนี้สามารถรองรับประเภทของรีเลย์ได้กี่ประเภท?
- เครื่องนี้สามารถทดสอบรีเลย์แบบดั้งเดิม, อุปกรณ์ป้องกัน, และระบบป้องกันแบบไมโครคอมพิวเตอร์สมัยใหม่ รวมถึงระบบป้องกันกระแสไฟฟ้าแตกต่างของหม้อแปลง
- อุปกรณ์นี้รองรับการซิงโครไนซ์ผ่าน GPS หรือไม่?
- ใช่ค่ะ อุปกรณ์นี้รองรับการทดสอบการซิงโครไนซ์ผ่าน GPS โดยใช้การ์ด GPS ในตัว (เป็นอุปกรณ์เสริม) ซึ่งเชื่อมต่อผ่านพอร์ต RS232
- เครื่องทดสอบนี้มีความแม่นยำระดับใด?
- ความแม่นยำอยู่ที่ระดับ 0.5 โดยมีความแม่นยำเฉพาะคือ 0.2% สำหรับแหล่งจ่ายกระแส และ 0.5% สำหรับแหล่งจ่ายแรงดันไฟฟ้า AC
- อุปกรณ์นี้เชื่อมต่อกับคอมพิวเตอร์ได้อย่างไร?
- อุปกรณ์นี้ใช้พอร์ต USB เพื่อสื่อสารโดยตรงกับคอมพิวเตอร์หรือแล็ปท็อป โดยไม่ต้องใช้อุปกรณ์เสริมใดๆ
- จำเป็นต้องปรับเทียบอุปกรณ์ด้วยตนเองหรือไม่?
- ไม่ค่ะ อุปกรณ์นี้มีฟังก์ชันการปรับเทียบอัตโนมัติผ่านซอฟต์แวร์ ซึ่งช่วยลดความจำเป็นในการปรับแต่งด้วยตนเอง
- ระยะเวลาในการจัดส่งสินค้าคือเท่าใด?
- โดยเฉลี่ยแล้ว ระยะเวลาในการจัดส่งสินค้าคือภายใน 15 วันทำการ ทั้งในช่วงฤดูที่มีความต้องการสูงและช่วงนอกฤดู
ติดต่อผู้จำหน่ายรายนี้
คนที่เคยเห็นสิ่งนี้ก็เคยเห็นเช่นกัน
กลุ่มผลิตภัณฑ์
- การทดสอบอื่นๆ
- ตัวทดสอบความผิดปกติของสาย
- ตัวแบ่งแรงดันไฟฟ้าสูง (Kilodโวลต์ มิเตอร์ )
- การทดสอบการฉีดปัจจุบันหลัก
- การทดสอบแรงดันไฟฟ้า AC ที่ทนทาน
- การทดสอบแก๊ส SF6
- การทดสอบวงจรเบรกเกอร์
- การทดสอบการป้องกันรีเลย์
- การทดสอบน้ำมันหม้อแปลง
- การทดสอบแรงดันไฟฟ้ากระแสตรง
- การทดสอบหม้อแปลง
- การทดสอบแรงดันไฟฟ้าความทนทานต่อฉนวน VLF
หาสินค้าที่ใกล้เคียงตามหมวดหมู่
- หน้าแรกของซัพพลายเออร์
- สินค้า
- การทดสอบการป้องกันรีเลย์
- อุปกรณ์ทดสอบไฟฟ้า เครื่องควบคุมไมโครคอมพิวเตอร์ เครื่องทดสอบการฉีดรองสำหรับระบบทดสอบรีเลย์ป้องกัน ชุดทดสอบรีเลย์ป้องกันสามเฟสอัตโนมัติ
การค้นหาที่มาแรง
- มาตรวัดปัจจุบันโรงงาน
- เครื่องทดสอบแบตเตอรี่โรงงาน
- ผู้ทดสอบโรงงาน
- ผู้ทดสอบระบบโรงงาน
- ผู้ทดสอบอัตโนมัติ
- มิเตอร์ทดสอบ
- ตัวทดสอบการฉีดรอง ซื้อจำนวนมาก
