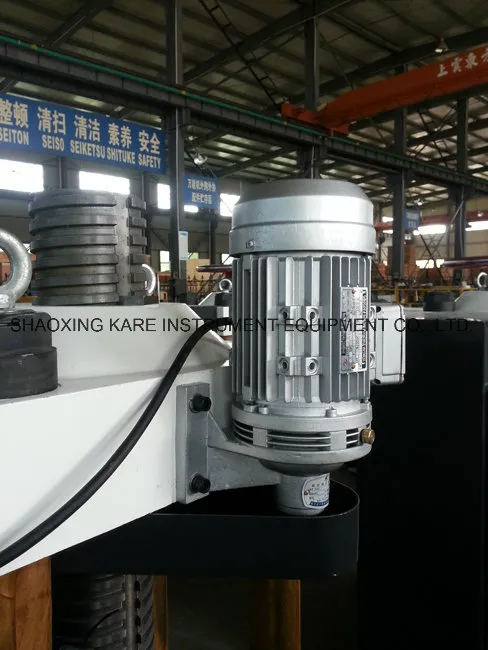

Elektrikli Yükseltici Bilgisayarlı Servo Sıkıştırma Test Makinesi (YAW-2000D)

1.Kullanım
 "YAW-2000D elektro-hidrolik servo kompresyon testi Makine basınç test makinesi" yapısı, demiryolu, yol, köprü, port, yüksek yükselme vb. gibi. Bu test cihazı, özellikle çimento, kum, beton, inşaat malzemesi ürünleri ve diğer malzemelere uygulanan bükme ve kırılmaya dayanıklı basınç testi için kullanılır.

2.Test kuvveti güvenlik cihazı:
Test kuvveti maksimum değerden %2 - %5 daha yüksek olduğunda sıcaklık ayarlanan değerin üzerine çıktığında "YAW-2000D elektro-hidrolik servo sıkıştırma testi makine basınç testi" durur Elektrik plakasındaki termoröle sayesinde her seviyenin test gücü veya transdüserin çıkışı en yüksek seviyeye ulaşır.

3.Grafik
"YAW-2000D elektro-hidrolik servo sıkıştırma testi Makine basınç testi", otomatik ve manuel yükleme işlevleriyle yükü kontrol etmek için yüksek hassasiyetli elektro-hidrolik dijital servo valfini kullanır. Gerilim oranına ve önceden ayarlanmış eğriye göre mikro bilgisayar tarafından otomatik olarak kontrol edilen tam testi tamamlar. Hızı, zamanı ve test eğrisini dinamik olarak görüntüleme işlevine sahiptir.

4.İşletim sistemi
Sistem, yüksek hassasiyetli dijital servo valfi kullanır. Bu, kuvvet kapalı döngü kontrolü fonksiyonuyla birlikte kullanılır. Eşit yük hızı yükünü ve eşit gerilim hızı yükünü karşılar. GB, SIO, ASM ve diğer standartlarla tamamen uyumlu olan yüksek kontrol doğruluğu ve iyi güvenilirlikle birlikte. Ayrıca çimento, beton vb. gibi malzemelerin test talebi, özellikle uzun süreli test yeri için çalışmaya devam eder.

5.Güvenlik cihazı
Test kuvveti güvenlik cihazı: Test kuvveti maksimum değerin %2 - %5 üzerinde olduğunda sıcaklık ayarlanan değerin üzerine çıktığında elektrik motoru durur Elektrik plakasındaki termoröle sayesinde her seviyenin test gücü veya transdüserin çıkışı en yüksek seviyeye ulaşır.

6.Yapısal
Bu makine iki parçadan oluşur: Ana şasi ve kontrol kabini.
6.1 Ana şasi üst kiriş, alt kiriş (taban), yağ silindiri, piston, üst ve alt plakalar ve dört dik direkten oluşur. Üst kiriş, üst rulman plakasıyla sabitlenir. Üst ve alt plakalar ısıtma işlemi tamamlandıktan sonra çöplerle birlikte atılıyorlar. Bu, numunenin merkezini yerleştirmek için alt yatak plakasının yüzeyinde bir konum çizgisi sabittir. Alt plaka, aralarında toz geçirmez bir kapak bulunan pistonun üzerinde bulunur. Alt kirişin ortasına sabitlenmiş yağ silindiri ve pistonu makinenin ana parçalardır. Her ikisi de belirli bir takma boşluğuna kadar taşlanmış.

6.2 Kontrol kabini, yağ pompası, yüksek hassasiyetli elektro-hidrolik dijital servo valf, yağ kaynağı, doldurma ve geri dönüş valfi.
Elektrik motoruna bağlandıktan sonra yağ pompasını kontrol kabininin sol alt kısmına sabitleyin. Yağ kaynağı, kontrol kabininin sağ alt kısmına yerleştirilir. Bağlantı plakası, dijital servo valf için yağ kutusunda ayarlanır. Doldurma ve geri dönüş valfi, kontrol kabininin sol üst kısmının ortasına sabitlenmiştir. Test kontrol cihazı kabinin sol üst tarafında yer alan bir kontrol cihazıdır. Ekran ve klavye sağ üst tarafta, bilgisayar sağ alt tarafta yer alır. Yükleme sırasında, yüksek basınçlı yağ doldurma valfine ve dijital servo valfe ya da çalıştırma düğmesi kontrol dijital servo valfine girer. Yağ kutuya geri geldiğinde boşlar.

6.3 Test kuvveti kontrol sistemi
YAW-2000D dijital elektrik gücü test kontrol sistemi, yüksek hassasiyetli dijital servo valfini kullanır. Bu, kuvvet kapalı döngü kontrolü fonksiyonuyla birlikte kullanılır. Eşit yük hızı yükünü ve eşit gerilim hızı yükünü karşılar. GB, SIO, ASM ve diğer standartlarla tamamen uyumlu olan yüksek kontrol doğruluğu ve iyi güvenilirlikle birlikte. Ayrıca çimento, beton vb. gibi malzemelerin test talebi, özellikle uzun süreli test yeri için çalışmaya devam eder.
