SL-550B Automatische Hardcover -Maschine
Spezifikation:
| Modell |
SL550A |
SL550B |
SL550C |
| Papierbreite Der Vorderseite |
100-600mm |
100-600mm |
100-600mm |
| Papierdicke Der Vorderseite |
100-250 g/m2 |
100-250 g/m2 |
100-250 g/m2 |
| Kartonstärke |
1-5mm |
1-5mm |
1-5mm |
| Max. Produktgröße |
500×1000mm |
500×1000mm |
500×1000mm |
| Min. Produktgröße |
100×200mm |
100×200mm |
110×200mm |
| Max. Mittlere Plattengröße |
30mm |
30mm |
30mm |
| Min. Mittlere Plattengröße |
8mm |
8mm |
10mm |
| Geschwindigkeit |
0-25 Stück/min |
0-25 Stück/min |
0-25 Stück/min |
| Max. Board-Nummer |
6 Stück |
6 Stück |
6 Stück |
| Positioniergenauigkeit der X- und Y-Achse |
±0,2 mm |
±0,2 mm |
±0,1 mm |
| Luftdruck |
0,4-0,6 Pa |
0,4-0,6 Pa |
0,4-0,6 Pa |
| Heizleistung |
6kW |
6kW |
6kW |
| Gesamtleistung |
8kW |
8kW |
8kW |
| Abmessungen |
2300*8500*1600 mm |
2500*8500*1600 mm |
2300*8500*1600 mm |
| Gewicht |
3500 kg |
4000 kg |
3500 kg |
| Stromversorgung |
380V 3P |
380V 3P |
380V 3P |
| Ordnermethode |
Drehstange |
Schaufel |
Optional |
Arbeitsablauf
Hauptmerkmale:
1.Adopt importierte Ultraschall-Papier Tester Gerät, einfache Bedienung, die zwei Stücke von geschichteten Papier aus dem Eintritt in die Maschine zur gleichen Zeit halten kann.
2.Paper Fütterung und Positionierungssystem nimmt importierte hochpräzise photoelektrische Steuervorrichtung an, um die Papier- und Kartonposition genauer zu machen.
3.The Falzeinheit nimmt einzigartiges Design von Druck- und Faltstrukturen an, mit den Eigenschaften des rechten Winkels Kantenfalte, kleiner Größe Kantenfalte und Profilform Kantenfalte.
Funktionen
1.The Feeder in dieser Maschine nimmt zurück-Push-Zuführungssystem, das pneumatisch gesteuert wird, und seine Struktur ist einfach und vernünftig.
2.die Breite zwischen Stapler und Einschubtisch wird in der Mitte konzentrisch eingestellt. Die Bedienung ist sehr einfach und fehlerfrei.
3.New entworfenen Kupferschaber kooperiert mit der Walze kompakter, effektiv vermeiden Papierwicklung. Und der Kupferschaber ist haltbarer.
4.The Karton Fütterungstisch wird durch lineare Führungslinie und Servomotor gesteuert, seine Lage ist richtig und schnell.
5.in der Pappe Zuführtisch, kann die Maschine automatisch stoppen, wenn Mangel an Papier, um Ausschussrate zu verringern.
6.Transport Band ist mit einem leistungsstarken Vakuumventilator ausgestattet, um das Papier ohne Bewegung zu halten.
7.die ganze Maschine nimmt PLC Steuerung an, die in einfacher Bedienung kennzeichnet. Die Probleme werden direkt auf dem Bildschirm angezeigt, was dem Bediener hilft, sie leicht zu entfernen.

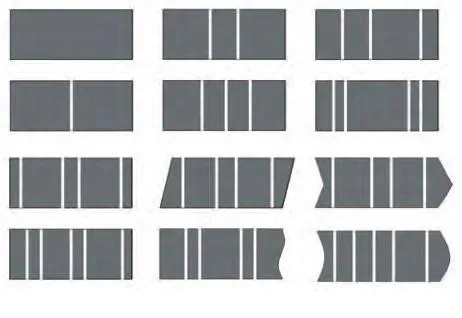

Beispielbilder Hauptanweisung
1.Papierplatteneinzug unten
Die Maschine verwendet eine Rückschubmethode, um Papierplatten einzuziehen. Die Bewegungen werden durch den Zylinder gesteuert, mit einfachen Strukturen und geringer Fehlfunktion. Pneumatisches Element nimmt den Japan Marke Zylinder mit längerer Lebensdauer.

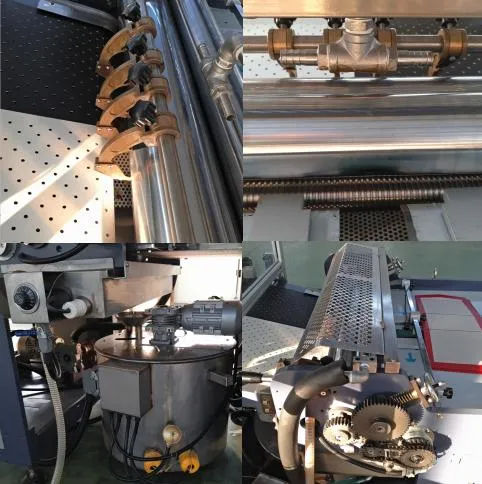

2.Papiereinzug mit Druckseite
Die Seitenlage des Papiers und die Seitenlage können in einem Schritt eingestellt werden, was die Bedienung erleichtert. Ultraschallerkennungsgerät kann das Doppelblattphänomen effektiv entfernen und die Maschine rechtzeitig stoppen. Ein neuer Kupferschaber kann das Welleln von Gesichts-Papier effektiv vermeiden.
Die geriffelte Einschubwalze ermöglicht es, den Leimbereich zu reduzieren, wodurch die Ausstoßgeschwindigkeit gesenkt werden kann.
Leimbehälter und Leimbehälter sind alle übernehmen die Doppel-Deck-Struktur, heißes Wasser kann helfen, die Temperatur so zu halten, dass die Temperatur gesteuert werden kann.
Temperaturregler für Schmelzkleber und der Displayer sind zusammen auf dem Bedienfeld installiert, so dass der Arbeiter jederzeit die Temperaturänderung erkennen kann.
3.Papierplattenzufuhreinheit
Die Zuführung der Papierplatte wird durch den Servomotor mit den Eigenschaften hoher Genauigkeit gesteuert. Die Seitenlage kann mit Hilfe des Motors eingestellt werden, es ist einfach zu bedienen.
4.Einheit Einfügen
Das Doppelfarbband wird durch den Servomotor angetrieben, ausgestattet mit hochpräziser Doppelfarben-Lichtschranke, ist es möglich, die Kante des Gesichts Papier schnell zu erkennen. Zwei Servomotoren steuern die Bewegung nach links und rechts und machen das Einfügen effektiver. Alle Daten können auf dem Bedienfeld eingegeben werden.
5.Iron Sheet Pasting Unit (Optionales Teil)
High-Tech, automatische Paste Eisenblatt auf der Oberfläche von Gesichts Papier.
Das Motion Control System des Servomotors macht die Bewegung schnell und präzise. Intelligentes Design der Luftzylinder-Schüttelfunktion kann doppelte Eisenbleche vermeiden, positiver und negativer Luftdruck kann die Pasten-Effizienz erhöhen.

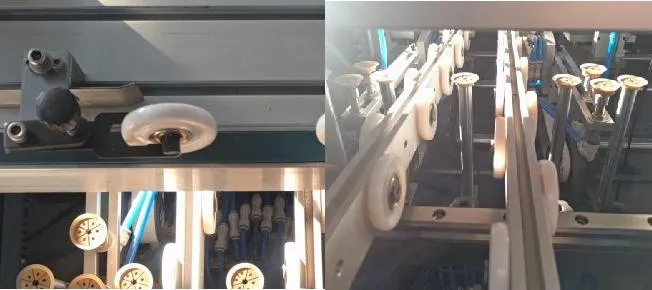

6.Falzeinheit
Die am Falzteil installierte Schrägfeder kann den Druck des Förderbandes leicht einstellen. Die Doppelstockkonstruktion kann den Platzbedarf in hohem Maße reduzieren.
7.Pressing Eckeinheit
Die Fotoelektrik steuert den Zylinder, um die Ecke und Kante der Papierplatte zu drücken. Die Doppelstockstruktur kann den Platz sparen.
8.Dreheinheit
Die Struktur der Saugdüse mit Doppeldeck, macht die auf-ab-Bewegung des Produkts in Kombination mit der Vorder- und Rückbewegung, platzsparend und vernünftig gestaltet, kann es die Arbeitsrichtung des Produkts schnell drehen.
Der Unterdruckdetektor kann den Luftdruck der Saugdüse in Echtzeit überwachen und so die genaue Positionierung des Produkts während der Bewegung sicherstellen, was den Ertrag effektiv erhöhen kann.
9.Kantenfaltung
Der Servomotor steuert die Bewegung der Saugdüse, wodurch eine präzise und schnelle Bewegung erreicht werden kann. Selbst gestaltete Pressen, Falten und Kantenbedeckung hat die Eigenschaften von einfachen Strukturen, so dass die 90 Grad Kante Falten präzise und schnell, minimale Kante Falzgröße erreichen kann 5mm. Die integrierte Saugdüse und das Papier-Trecking-Design können mechanische Bewegungen reduzieren, Platz sparen und die Arbeitseffizienz verbessern.
10.Andere Konfiguration
Der Unterdruckdetektor kann das fehlende Ansaugphänomen effektiv überwachen und die Maschine rechtzeitig zum Stillstand bringen.
Jedes bewegliche Teil ist mit einem begrenzten Schalter ausgestattet, so dass Verletzungs- und Fehlfunktionen effektiv vermieden werden können.
11.Elektrisches Gerät
An dieser Maschine werden bekannte internationale Elektrogeräte eingesetzt, zuverlässige Qualität gewährleistet eine längere Lebensdauer.
12.Hauptkonfiguration:
| Element |
Marke |
Ursprung |
| Elektrische Teile |
Schneider |
Frankreich |
| Servomotor |
ABB. |
Deutschland |
| Zylinder |
Airtac |
Japan |
| Getriebemotor |
ZD |
China |
