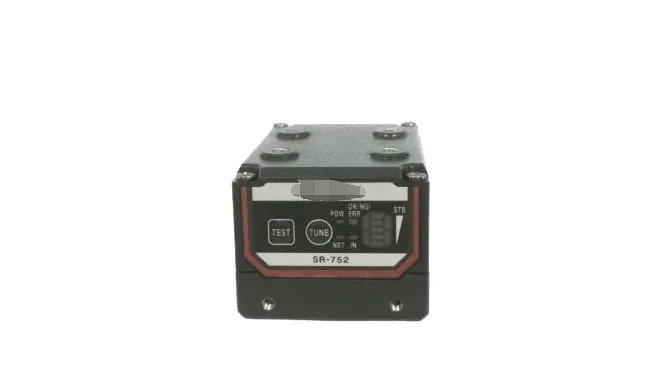

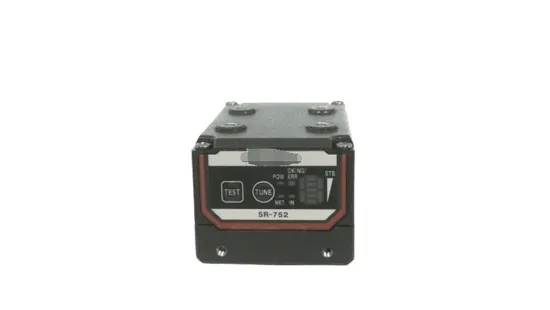

Hochleistungs-Ethernet-kompatibler 2D Code-Reader für den Einsatz über lange Distanzen

Modell

SR-752

Typ

Typ für große Reichweite

Empfänger

Sensor

CMOS-Bildsensor

Anzahl der Pixel

752 x 480 Pixel

Beleuchtung

Lichtquelle

Rote LED

Laserpointer

Sichtbarer Halbleiterlaser, Wellenlänge 660 nm

Ausgabe

60 µW

Impulsdauer

200 µs

Laserklasse

Laserprodukt der Klasse 1 (IEC60825-1, FDA (CDRH) Teil 1040,10^*1)

Spezifikationen werden gelesen

Mindestauflösung

2D

0,19 mm  0,007 Zoll
0,33 mm  0,013 Zoll  (bei Montage des SR-75L4)
0,5 mm  0,02 Zoll  (bei Montage des SR-75L6)

Barcode

0,17 mm  0,007 Zoll
0,22 mm  0,009 Zoll  (bei Montage des SR-75L4)
0,33 mm  0,013 Zoll  (bei Montage des SR-75L6)

Unterstütztes Symbol

2D

QR, MicroQR, DataMatrix (ECC200), GS1 DataMatrix, PDF417, MicroPDF, Composite Code (CC-A, CC-B, CC-C)

Barcode

GS1DATABAR,CODE39,ITF,NW-7 (CODABAR),CODE128,GS1-128,JAN/EAN/UPC,CODE39 FULLASCII,
Code93,2of5 (Industrie 2of5),COOP 2of5,Trioptic CODE39

Leseabstand (typische Beispiele)

DataMatrix QR

180 bis 305 mm  7,09 bis 12,01 Zoll
(Zellgröße = 0,5 mm  0,02 Zoll)
300 bis 490 mm  11,81 bis 19,29 Zoll
(Zellengröße = 0,5 mm  0,02 Zoll) (bei Montage des SR-75L4)
460 bis 690 mm  18,11 bis 27,17 Zoll
(Zellengröße = 0,5 mm  0,02 Zoll) (bei Montage des SR-75L6)

Barcode

180 bis 330 mm  7,09 bis 12,99 Zoll
(Schmale Stabbreite = 0,5 mm  0,02 Zoll)
250 bis 540 mm  9,84 bis 21,26 Zoll
(Schmale Stabbreite = 0,5 mm  0,02 Zoll) (bei Montage des SR-75L4)
400 bis 760 mm  15,75 bis 29,92 Zoll
(Schmale Stabbreite = 0,5 mm  0,02 Zoll) (bei Montage des SR-75L6)

Brennweite

250 mm  9,84 Zoll
400 mm  15,75 Zoll  (bei Montage des SR-75L4)
600 mm  23,62 Zoll  (bei Montage des SR-75L6)

Sichtfeld (bei Brennweite)

65,0 x 41,5 mm  2,56 x 1,63 Zoll
108 x 69 mm  4,25 x 2,72 Zoll  (Wenn SR-75L4 montiert ist)
165 x 106 mm  6,50 x 4,17 Zoll  (Wenn SR-75L6 montiert ist)

E/A-Spezifikationen

Steuereingang

Anzahl der Eingänge

2

Eingabetyp

Bidirektionaler Spannungseingang

Maximale Nennleistung

26,4 VDC

Minimale NETZSPANNUNG

15 VDC

Maximaler ABSCHALTSTROM

0,2 mA oder weniger

Steuerausgang

Anzahl der Ausgänge

3

Ausgabetyp

Foto-MOS-Relaisausgang

Maximale Nennleistung

30 VDC

Maximaler Laststrom

1 Ausgang: 50 mA oder weniger, insgesamt 3 Ausgänge: 100 mA oder weniger

Leckstrom aus

0,1 mA oder weniger

Restspannung bei EIN

1 V oder weniger

Ethernet

Kommunikationsstandard

10BASE-T/100BASE-TX

Unterstütztes Protokoll

TCP/IP, FTP, SNTP, BOOTP, ETHERNET/IP™^*2, PROFINET^*3, MC-PROTOKOLL, KV STUDIO

Serielle Kommunikation

Kommunikationsstandard

RS-232C-konform

Übertragungsgeschwindigkeit

9600, 19200, 38400, 57600, 115200 bps

Unterstütztes Protokoll

Nicht prozedural, MC-Protokoll, SYSWAY, KV STUDIO

Bewertung

Netzspannung

Steueranschluss: 24 VDC ±10 % oder Ethernet-Port: PoE Typ A/B 36 bis 57 V (kann nicht gleichzeitig versorgt werden)^*4

Stromaufnahme

Steueranschluss: 220 mA (bei Verwendung der 24-VDC-Stromversorgung)
Ethernet-Port: PoE-Leistungsklasse 2^*5

Umweltbeständigkeit

Gehäuseeinstufung

IP65

Umgebungslicht

Sonnenlicht: 10.000 Lux, Glühlampe: 6.000 Lux, Leuchtstofflampe: 2.000 Lux

Umgebungstemperatur

0 bis +45 Grad  32 bis 113 Grad Celsius

Lagertemperatur

-10 bis +50 Grad  14 bis 122 Grad Celsius

Relative Luftfeuchtigkeit

35 bis 95 % rel. Luftfeuchtigkeit (nicht kondensierend)

Relative Luftfeuchtigkeit bei Lagerung

Betriebsumgebung

Es sind keine Staub- oder korrosiven Gase vorhanden

Vibrationsfestigkeit

10 bis 55 Hz, doppelte Amplitude 1,5 mm  0,06", 55 bis 500 Hz, Beschleunigung 5G, 3 Stunden in jeder X-, Y- und Z-Richtung

Gewicht

Ca. 175 g
Ca. 185 g (bei montiertem SR-75L4/L6)
