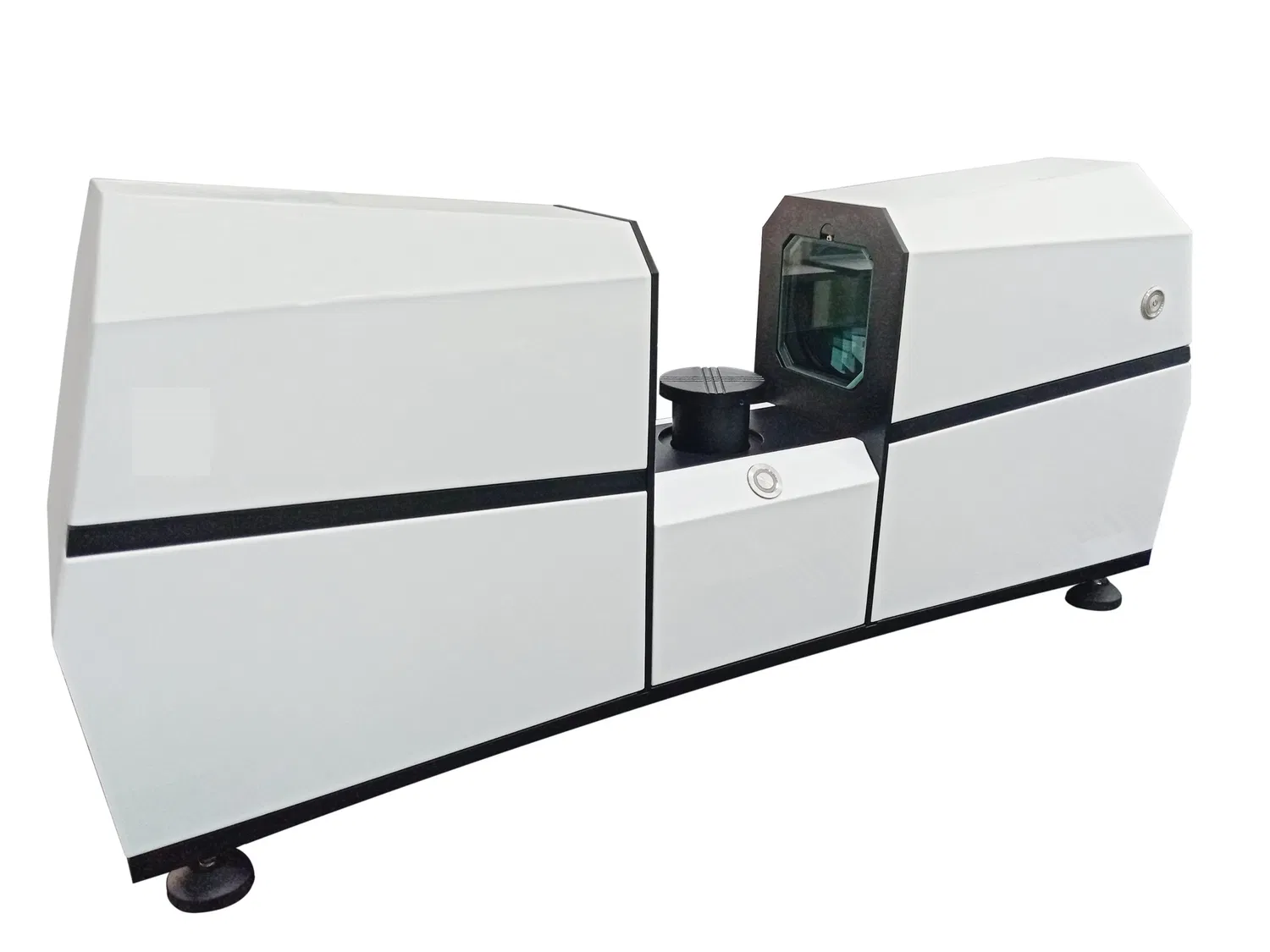

Produktbeschreibung
Einführung: Großes Sichtfeld Bild Flash-Messung, hohe Präzision, automatische erstellen ein neues Konzept der schnellen Messung. Durch die perfekte Kombination aus telezentrischer Bildgebung und intelligenter Bildverarbeitungssoftware wird jede mühsame Messaufgabe extrem einfach. Einfach das Werkstück in den effektiven Messbereich legen und dann sanft eine Taste drücken, alle zweidimensionalen Abmessungen des Werkstücks werden sofort gemessen. Unsere Produkte reichen von vertikalen, horizontalen bis zu großen Bildmosaik, dem am besten abgeschlossenen omestic Produkt, unabhängiger Softwareentwicklung und One-Stop-Lösung
Produktparameter
| Modell |
UNG-FAST-100W |
UNG-FAST-120W |
UNG-FAST-190W |
| Messbereich |
85*55mm |
120*80mm |
190*126mm |
| Bewegungsbereich Z-Achse |
50mm |
30mm |
- |
| Genauigkeit |
2,5+L/50um |
| Min. Anzeigeeinheit |
0,00001mm |
| Max. Last |
5kg |
| CCD |
20m Pixel hochauflösendes Industrie-CCD |
| Optisches Objektiv |
Telezentrisches optisches Doppelobjektiv |
| Beleuchtung |
Koaxiales Sendelicht |
| Software |
IVT-VISION |
| Messen Sie die Effizienz |
≤1s (innerhalb 20mm), ≤3s (innerhalb 50mm) |
| Abmessungen |
900*200*460mm |
| Gewicht |
30kg |
| Umgebung erforderlich |
Temperatur : 22ºC±2ºC, Luftfeuchtigkeit: 30~80%
Vibration:<0,002mm/s,<15Hz |
Maschinenvorteil
Große Blende und hohe Schärfentiefe für klare Bilder über das gesamte Sichtfeld, extrem geringe Verzerrung;
Hochauflösende Kamera, mit 12-43 Millionen Pixel hochauflösende Digitalkamera;
Die Software übernimmt erweiterte 20:1 Sub-Pixel-Bild-Edge-Verarbeitung;
Die Regressionsverarbeitung für die kleinsten Quadrate kann Grate und abnorme Punkte automatisch entfernen und die Auswirkungen auf die Komponentenpositionen minimieren.
Effiziente Chargenmessung, der Messbereich kann mehr als 20.000 Dimensionen gleichzeitig messen, und die Messzeit für 100 Dimensionen beträgt weniger als 1 Sekunden, was die Messzeit erheblich reduziert und die Messeffizienz verbessert.
Willkürliche Platzierung mehrerer Werkstücke, automatische Identifikation, Chargenmessung
Einführung Der Software

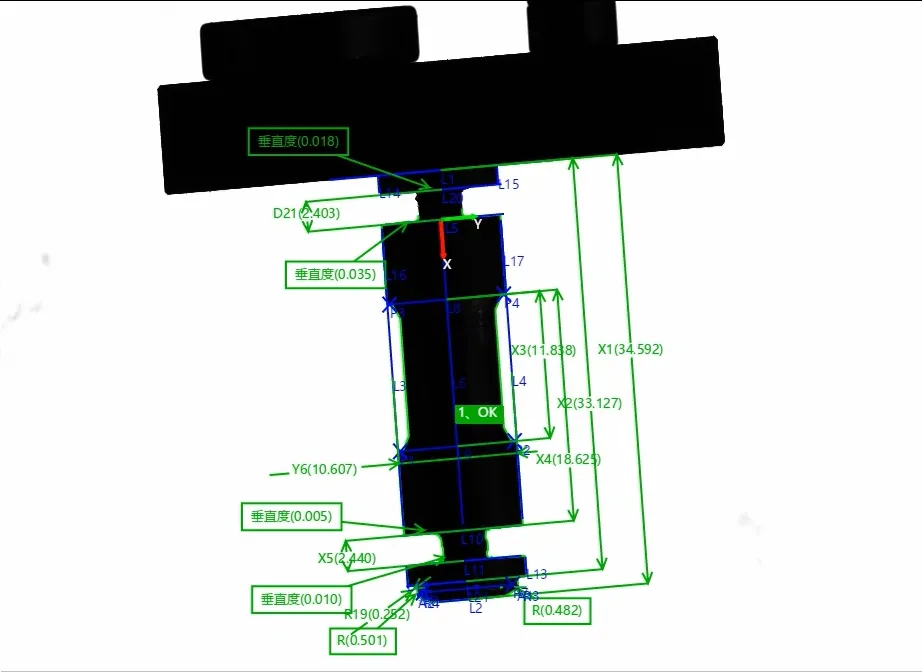

Software-Schnittstelle
Einführung der Softwarefunktion
Automatisches Matching Werkstück, willkürliche Platzierung, eine Schlüsselmessung. Es kann automatisch nach Übereinstimmungen suchen und Benutzerprogramme aufrufen. Die Abstimmung kann durch Rahmenauswahl, Kombination aus mehreren Positionen, Messelement und CAD erfolgen. Die Programmgruppe kann so eingestellt werden, dass die Messung mehrerer Werkstückoberflächen realisiert wird.
Umfassende Messelemente: Punkt, höchster Punkt, Linie, höchste Linie, Kreis (Mittelkoordinate, Radius, Durchmesser, Rundheit, Umfang, Fläche, Maximaler Radius, minimaler Radius), Bogen, Rechteck (Mittelkoordinate, Länge, Breite) , Perimeter, Fläche), Ellipse (Mittelkoordinaten, Hauptachse, Nebenachse, Umfang, Fläche), Schlüsselweg (Mittelkoordinaten, Länge, Breite, Umfang, Fläche), Import CAD-Profilscanvergleich, Profil PV, Flächenkontrast, Zylinderdurchmesser, Dichtring (Radius aus Umfang berechnen, maximaler Radius des Dichtrings, minimaler Radius, Dicke), Neuberechnung der Messergebnisse (Maximum, Minimum, Durchschnitt, Summe), QR-Code-Erkennung, Barcode-Erkennung.
Abmessungen: Abstand, X-Abstand, Y-Abstand, Radius, Durchmesser, Winkel.
Auswertung Formfehler: Geradheit, Rundheit.
Positionsfehlerauswertung: Parallelität, Rechtwinkligkeit, Symmetrie, Rundlauf, Position.
Koordinatensystem-Konvertierung: Kartesische Koordinaten (X, Y) und Polarkoordinaten (R, θ) können einfach ausgewählt werden. Die Grundeinheit mm, Zoll, mil des Messwertes kann sofort umgerechnet werden. Koordinatenübersetzung, Koordinatendrehung und Aufbau eines Werkstückkoordinatensystems.
Messdaten: Sie können die EXCEL-Vorlage anpassen und die Ausgabezelle angeben. Die Software wird mit einer CPK-Vorlage geliefert, die Mittel, Maximum, Minimum, CP, Cpkl, Cpku, Cpk.
Sonstiges:
1. Software-Sprache: Mehrsprachig ist optional, Sprachpakete sind offen, Übersetzung und Modifikation können definiert werden.
2. Das Bild und der Zeichenbereich werden geteilt, was Sie sehen, ist das, was Sie erhalten, und können angepasst werden: Farbe, Linienbreite, Schriftgröße, Hintergrundfarbe.
3. Fokus-Unterstützung und Licht-Assist-Funktionen, um menschliche Fehler zu reduzieren.
4. Pass/Fail (OK/NG), und Alarmmeldung, Sprachausgabe: OK, NG.
5. Die Kontur kann schnell gescannt und zum Vergleich mit der ursprünglichen Zeichnungsdatei in CAD exportiert werden.
6. Optionale IO-Karte, externe Triggermessung und OK NG-Signalausgang.
SPC: Einschließlich: Histogramm, Cpk-Trenddiagramm, X-Kontrolldiagramm, Xbar-R-Kontrolldiagramm, Xmedian-R-Kontrolldiagramm, X-RS-Kontrolltabelle.
