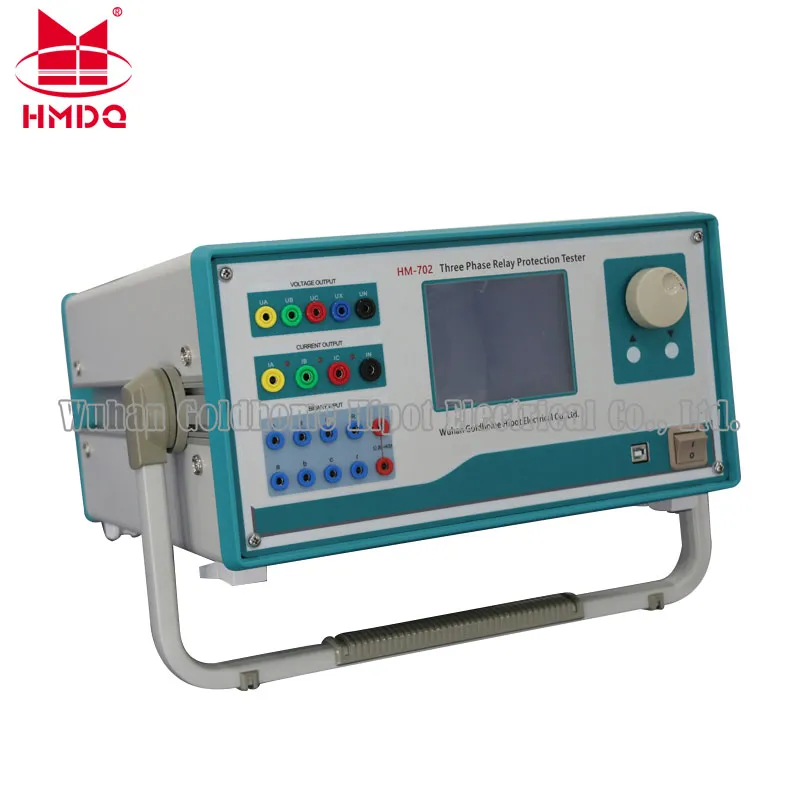

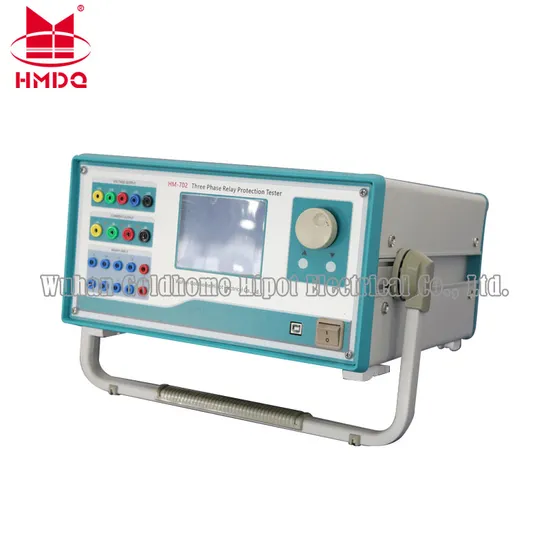

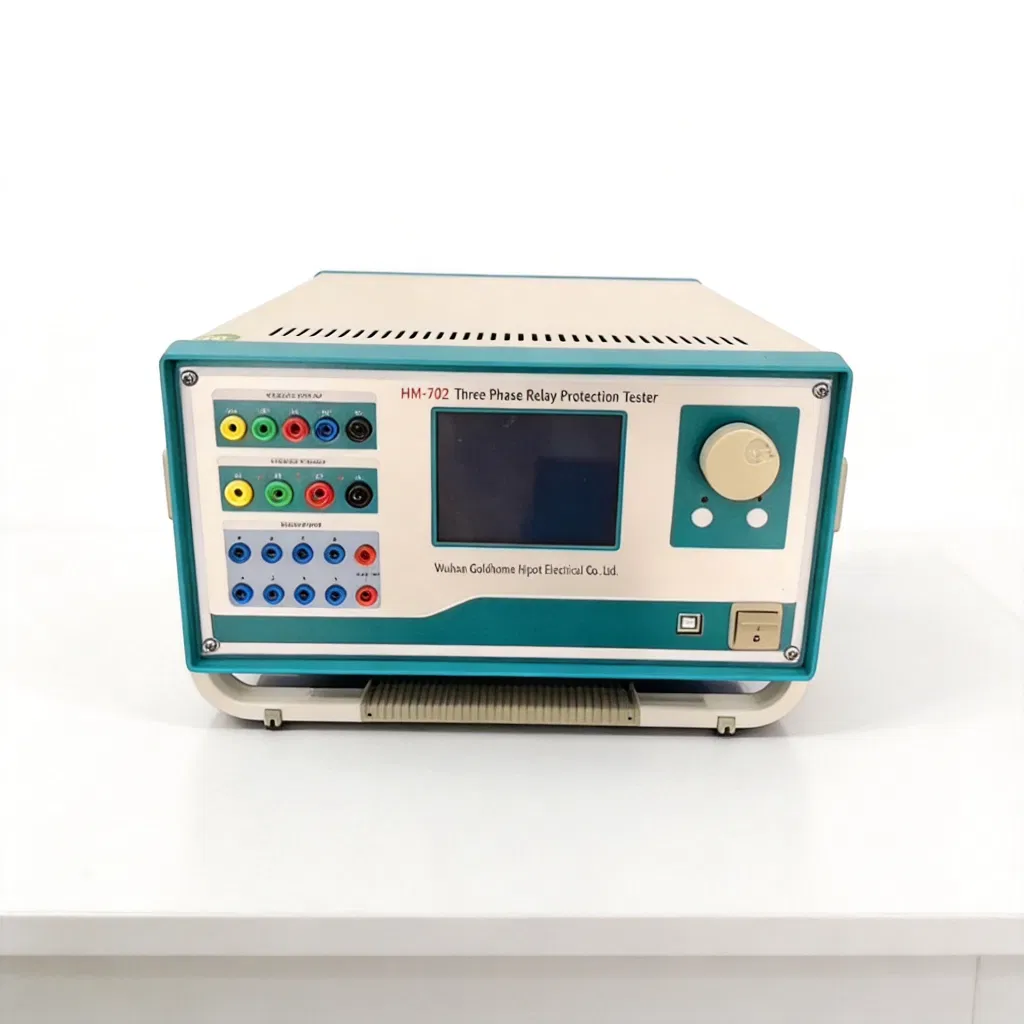

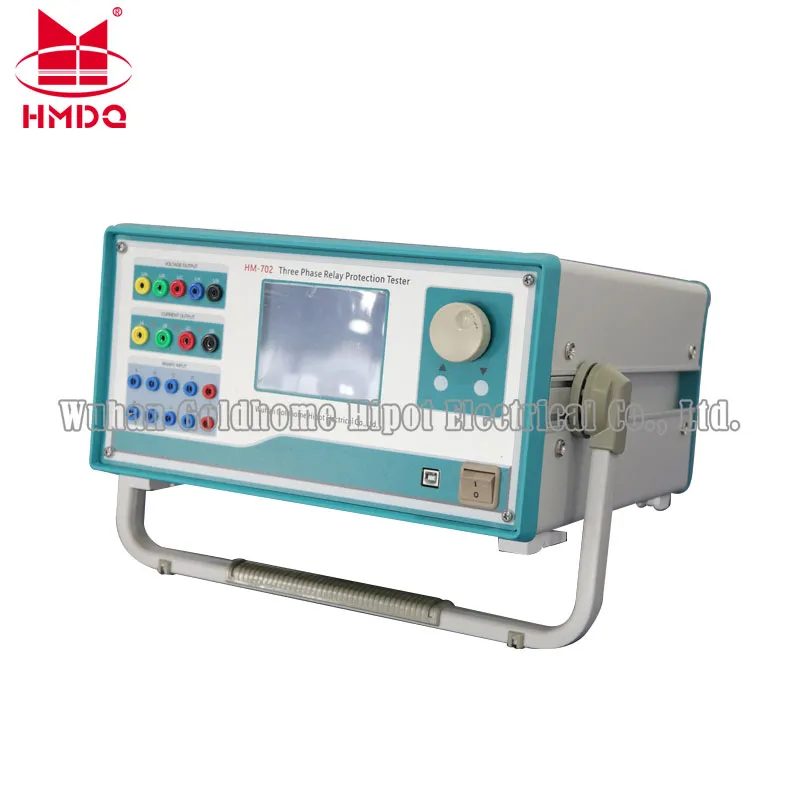

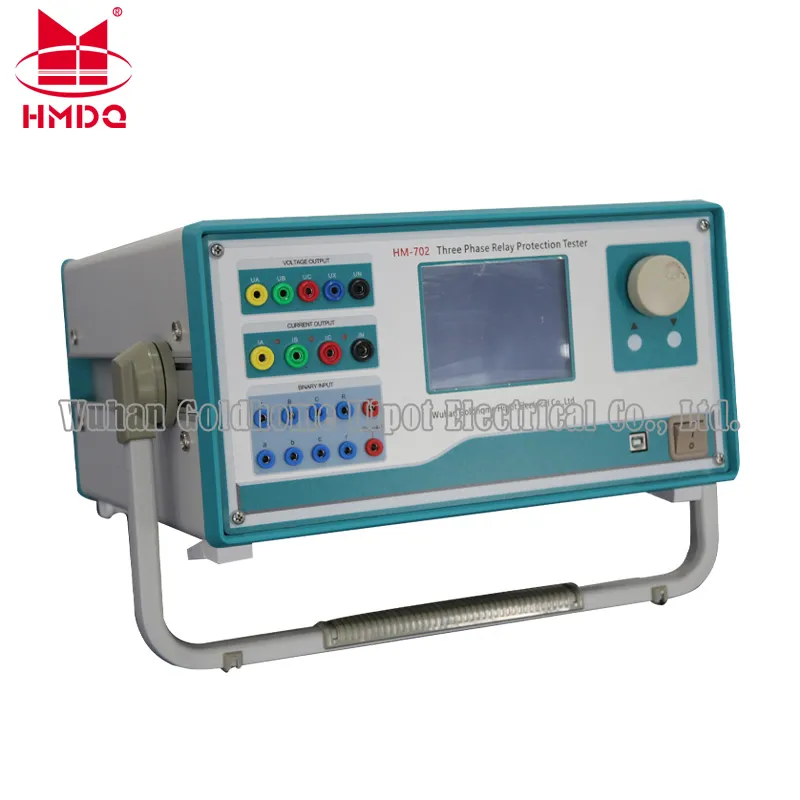

Set di Tester per Protezione da Relè/Dispositivo di Test per Iniezione di Corrente Secondaria per Relè

Set tester di protezione relè/dispositivo di prova relè iniezione corrente secondaria

Vantaggio

1.soddisfa tutti i requisiti della prova sul campo.

Il tester può emettere contemporaneamente corrente standard a sei fasi e tensione a sei fasi con corrente di 30 a/fase e tensione di 125 V/fase. Collegando la corrente a sei fasi in parallelo è possibile acquisire una corrente di 180 A. Il tester non solo può testare i relè tradizionali e i dispositivi di protezione, ma anche testare i moderni dispositivi di protezione basati su microcomputer, in particolare la protezione differenziale dei trasformatori e dei dispositivi di commutazione automatica dell'alimentazione di stand-by. I test diventano più pratici e perfetti.

2. Tutti i parametri tecnici soddisfano i criteri DL/T624-1997 specifiche tecniche delle apparecchiature di prova basate su microcomputer per la protezione da trasmissione rilasciati dal Ministero  dell'industria elettrica.

3. La macchina host, che dispone di IPC (computer industriale) ad alte prestazioni, può funzionare in modo indipendente con la sua frequenza principale di 300 MHz, memoria di 128 M, disco rigido da 6-12G e sistema operativo Windows XP.

4. È stato il primo nel settore ad applicare pannelli importati in acciaio inossidabile, tastiera in acciaio inossidabile, mouse con touchpad, che supera tali difetti del mouse con trackball come difficoltà di funzionamento e soggetti a danni. Il display TFT a colori è utilizzato con una dimensione di 8.4 pollici e la sua risoluzione è di 800×600. Di conseguenza, il funzionamento complessivo della macchina portante diventa conveniente e durevole.

5. La scheda di controllo principale è di struttura DSP+FPGA, che produce un DAC a 16 bit, che può generare un'onda sinusoidale ad alta densità di 2000 punti alla settimana per un'onda fondamentale, migliorando notevolmente la qualità della forma d'onda e migliorando la precisione del tester.

6. L'amplificatore di potenza è di tipo Hi-fi lineare, che può garantire sia la precisione della bassa corrente sia la stabilità della corrente pesante.

7. Il dispositivo può accedere direttamente alla macchina PC tramite interfaccia USB, senza bisogno di alcun cavo patch.
8. Il dispositivo può essere eseguito tramite l'accesso al computer portatile, che è installato con lo stesso software, inutile per apprendere come funzionare.

9. Il dispositivo è dotato di funzione di test sincrono GPS con scheda di sincronizzazione incorporata (matching), che accede alla macchina PC tramite interfaccia RS232, in modo da poter effettuare il test sincrono scambiando due tester in luoghi diversi.

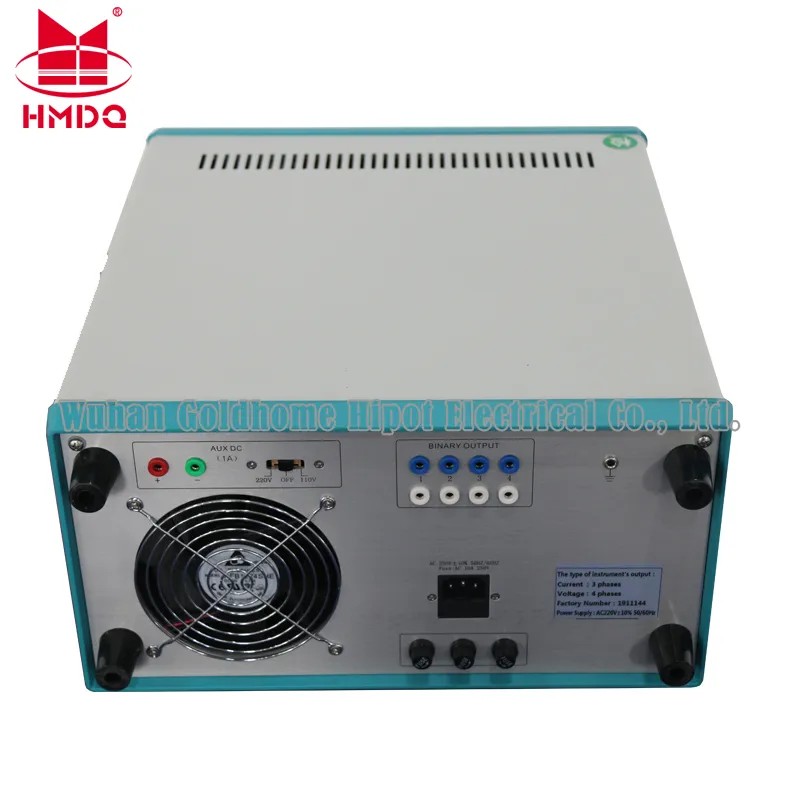

10. Il tester è dotato di una speciale c.c. indipendente con uscita di sorgente di tensione ausiliaria, le cui tensioni di uscita sono 110 V (1A), 220 V (0,6 a), allo scopo di soddisfare la necessità di alimentazione di relè CC o dispositivi di protezione.

11. Il tester ha la funzione di autoregolazione tramite software, evitando la precisione di calibrazione aprendo l'armadio per regolare il potenziometro, in modo che la stabilità della precisione sia notevolmente migliorata.

set di test relè di protezione del microcalcolatore trifase
Specifiche
Uscita corrente CA

Uscita corrente CC

Uscita di tensione CA

Uscita tensione CC

ingresso digitale a 10 percorsi e uscita digitale a 8 percorsi
