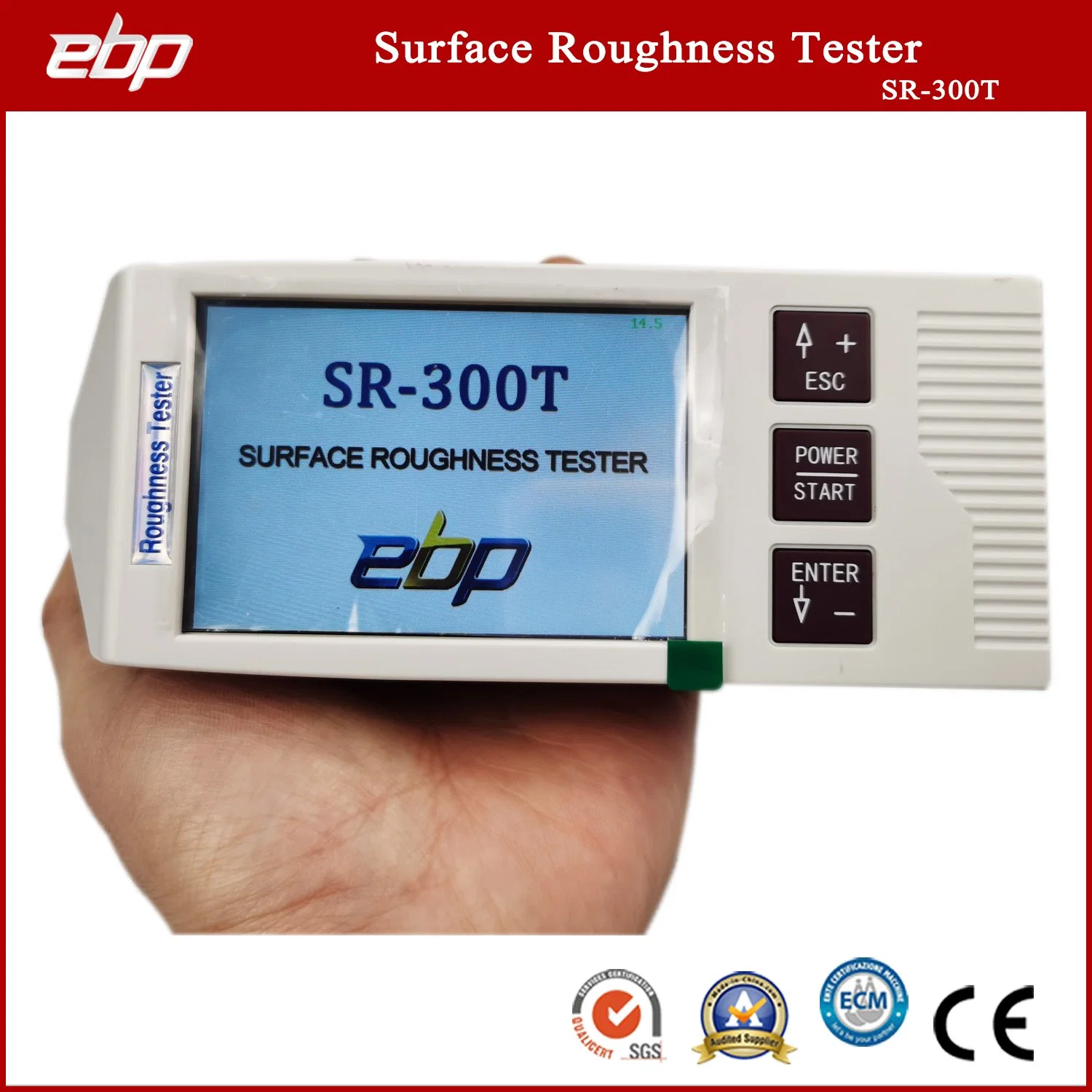

Strumento per il test della rugosità superficiale con display digitale
Il tester portatile avanzato per rugosità superficiale SR-300T è uno strumento ad alta precisione per la misurazione della ruvidità della superficie. Può essere utilizzato su varie parti di lavorazione e funziona su varie superfici, non solo piatte ma anche cono esterno, cilindro esterno, curvo, fori di spillo, scanalature, scanalature e assale, ecc.
Applicazione:
Il tester portatile per rugosità superficiale SR-300T consente la misurazione della rugosità superficiale sia su pezzi metallici che non metallici. È adatto per la lavorazione e la produzione, il controllo qualità, i reparti di ispezione, specialmente per la misurazione su pezzi grandi e pesanti, linea di assemblaggio in loco. Il modello SR-300T è uno strumento di prova non distruttivo, non causa danni al pezzo di prova.

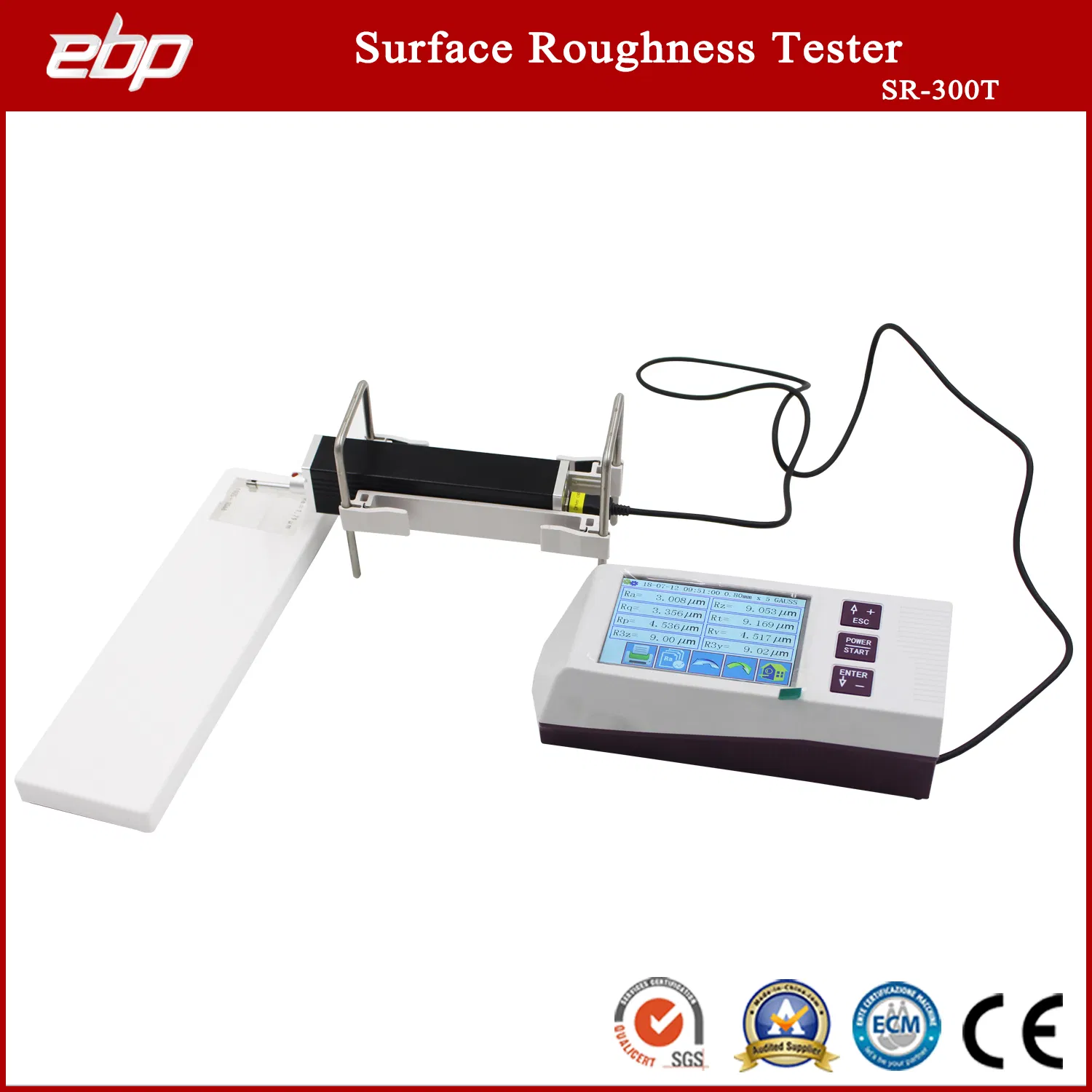

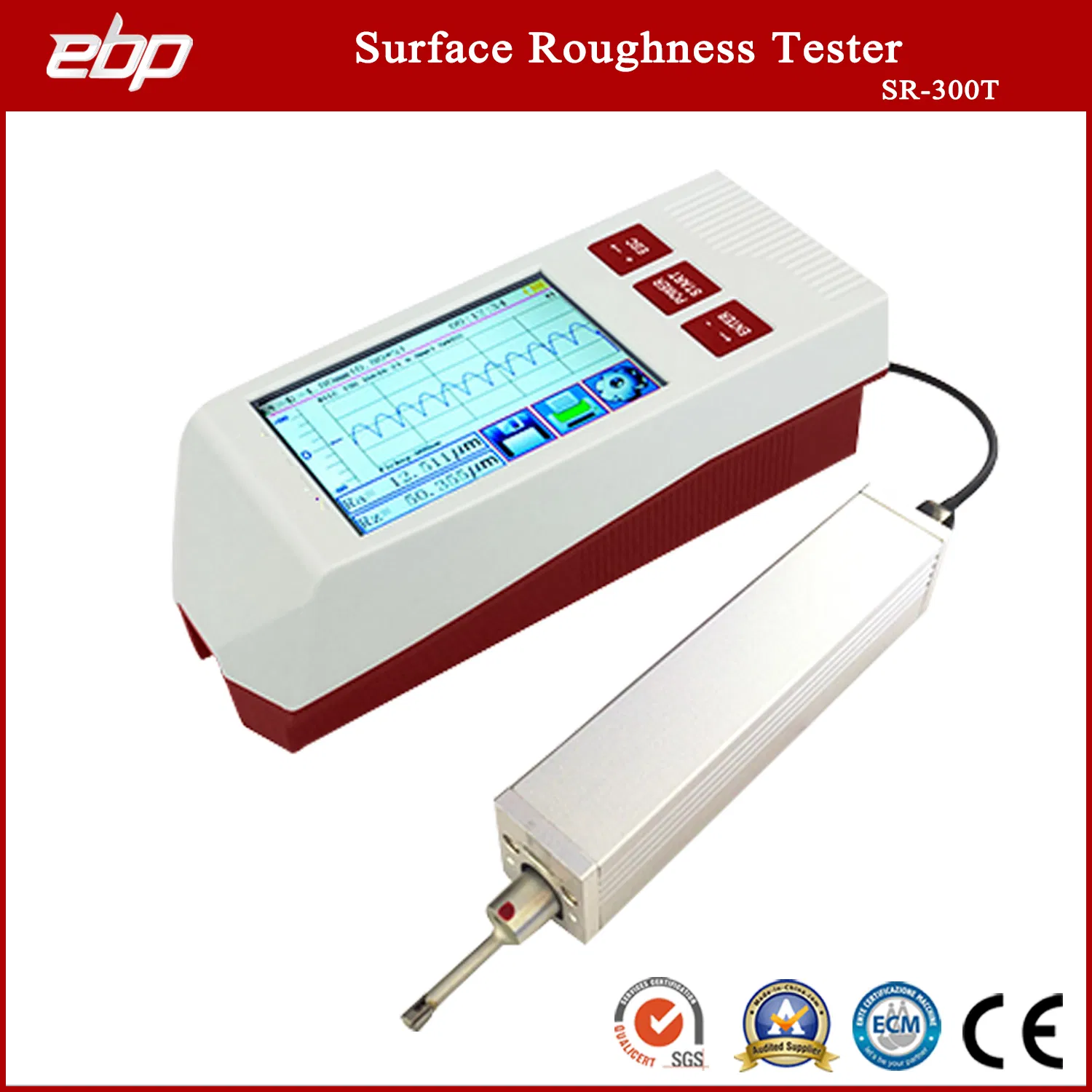

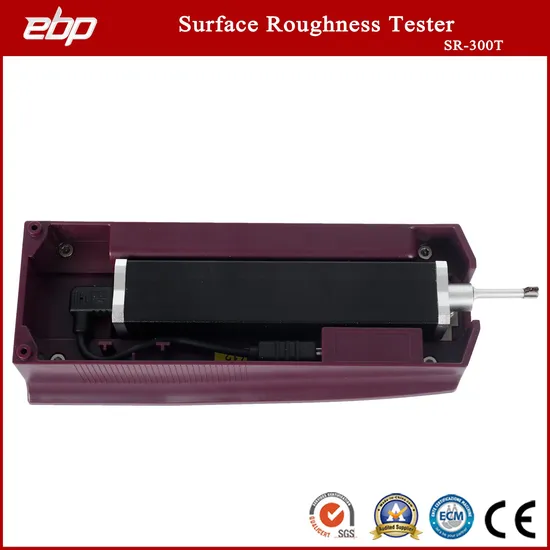

L'unità di azionamento dello stilo può essere conservata all'interno dell'unità principale per la misurazione standard o separata dall'unità display utilizzando il cavo in dotazione che consente una misurazione più flessibile in qualsiasi orientamento. Il driver può essere separato e ricollegato in un'unica semplice fase
Specifiche tecniche:
| Intervallo di misurazione |
Asse Z (verticale) |
±80μm/±160 µm(modello migliorato) |
| Asse X (trasversale) |
17,5 mm |
| Risoluzione |
Asse Z (verticale) |
0.01μm/±20μm |
| 0.02μm/±40μm |
| 0.04μm/±80μm |
| 0.08μm/±160μm |
| Elemento di misurazione |
Parametro |

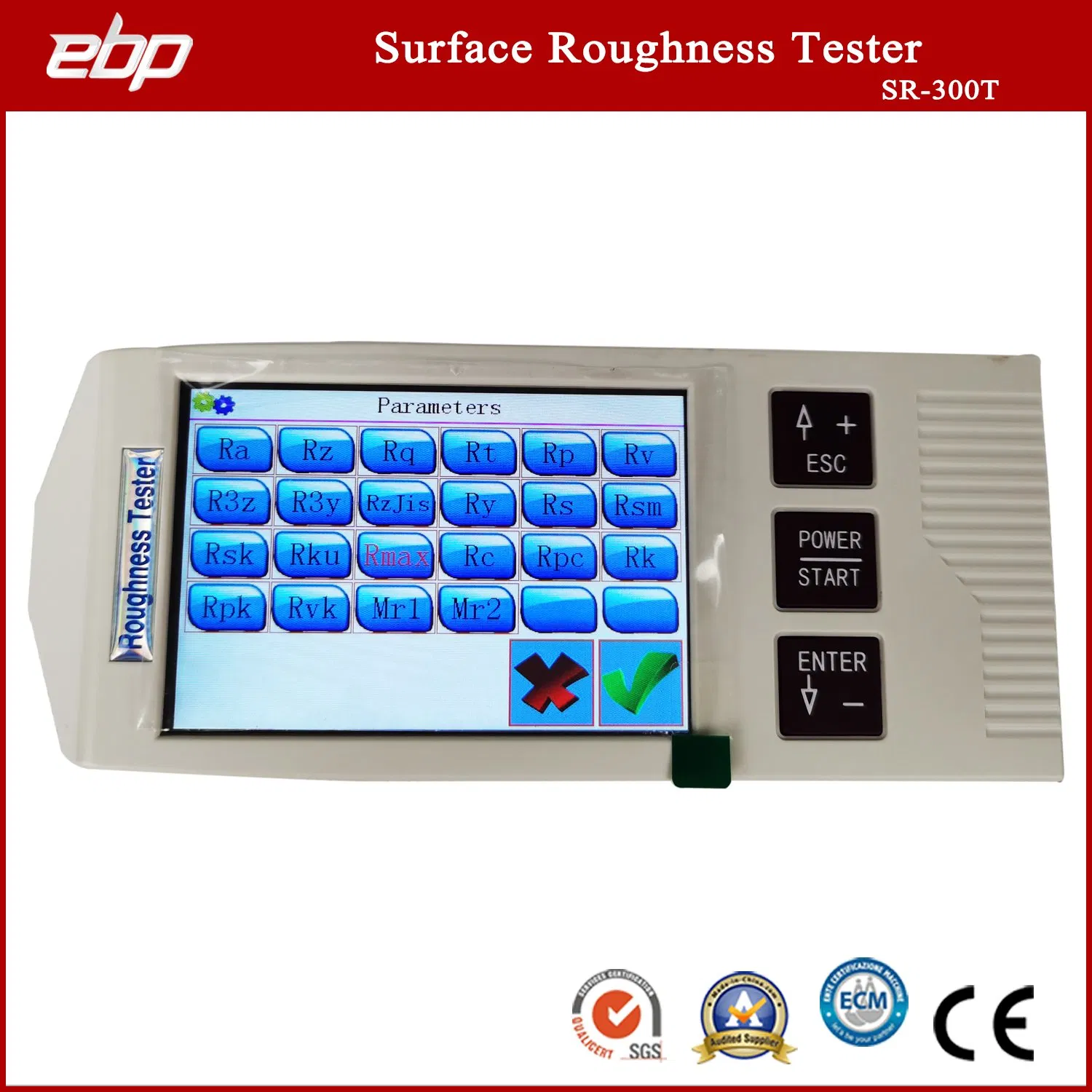

Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), RS, RSK, RSM, Rku, RMR, Ry(JIS), Rmax, RPC, Rk, RPK, RVK, Mr1, Mr2 |
| Standard |
ISO, ANSI, DIN, JIS |
| Grafico |
Curva dell'area di cuscinetto, profilo di rugosità, profilo primario |
| Filtro |
RC, PC-RC, GAUSS, D-P |
| Lunghezza di campionamento (lr) |
0.25, 0.8, 2,5 mm |
| Lunghezza valutazione(ln) |
LN= lr×n n=1~5 |
| Sensore |
Metodo di misurazione |
con bordo |
| Punta dello stilo |
Diamante, angolo cono 90, 5μmR |
| Forza |
<4 mN |
| Parte di scorrimento |
lega dura, raggio di curvatura del pattino: 40 mm |
| Velocità di traslazione |
lr=0.25, VT=0.135mm/s. |
| lr=0.8, VT=0. 5 mm/s. |
| lr=2. 5, VT=1mm/s |
| Ritorno VT=1mm/s. |
| Precisione |
Inferiore a ±10% |
| Ripetibilità |
Inferiore al 6% |
| Alimentazione |
Batteria agli ioni di litio integrata, caricabatterie: DC5V, 3200mA |
| Quota del contorno |
Unità principale: 52*55*158mm unità: 23*27*115mm |
| Peso(unità principale) |
Circa 400 g. |
| Ambiente di lavoro |
Temperatura: - 20ºC ~ 40ºC
Umidità relativa: < 90% UR |
| Negozio e trasporto |
Temperatura: - 40ºC ~ 60ºC
Umidità relativa: < 90% UR |
Intervallo di misurazione:
| Parametro |
Intervallo |
| Ra, Rq |
0.005μm ~ 30μm |
| RZ,R3z,Ry,Rt,Rp,RM |
0.02μm ~ 320μm |
| SK |
0 ~ 100% |
| S, SM |
1 mm |
| tp |
0 ~ 100% |

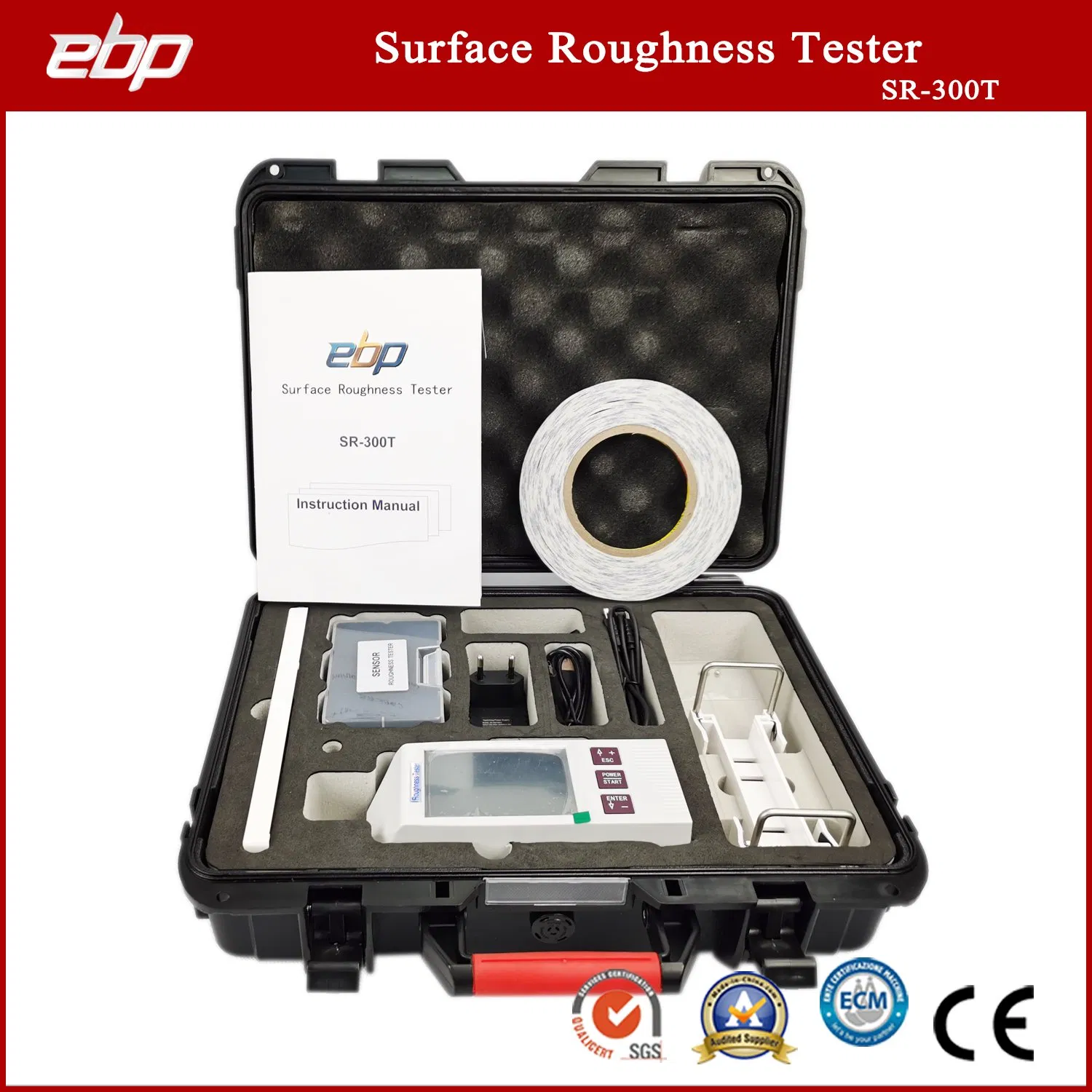

Elenco di imballaggio standard:
| Unità principale SR-300T |
1 pezzo |
| Trasmissione sensore |
1 pezzo |
| Sensore standard |
1 pezzo |
| Blocco di taratura e staffa |
1 pezzo |
| Adattatore altezza |
1 pezzo |
| Alimentatore |
1 pezzo |
| Manuale |
1 pezzo |
