Introduzione:
Il tester per modulo solare IV è un dispositivo professionale ad alta precisione utilizzato per rilevare le prestazioni elettriche dei moduli fotovoltaici. Il dispositivo utilizza una lampada allo xeno ad impulsi di lunga durata e ad alta potenza come sorgente luminosa del simulatore, utilizza una scheda di acquisizione dati sincrona a quattro canali di altissima precisione per la raccolta dei dati dei test e si affida a un carico elettronico ullineare professionale per garantire risultati di test precisi. È adatto per testare i parametri delle prestazioni elettriche di tipi di batteria compatibili quali PERC, TOPCOM, HJT, SUNPOWER, IBC, Moduli MBB, half-cut e impilati. Grazie a una struttura a luce diretta, simula le condizioni di esposizione alla luce solare reale per misurare con precisione i parametri chiave, quali tensione a circuito aperto (VOC), corrente di cortocircuito (ISC) e punto di potenza massimo (MPP), e produce rapidamente curve caratteristiche corrente-tensione (IV) per valutare l'efficienza di conversione e analizzare i test dei moduli fotovoltaici.
Adottando il sistema di sorgenti luminose A+A+A+: Il simulatore utilizza una lampada allo xeno a impulsi di importazione di lunga durata e ad alta potenza come fonte luminosa. La sua corrispondenza spettrale soddisfa i requisiti di distribuzione dell'irradiazione spettrale della norma IEC60904-9 (AM1.5) e la sua disuniformità e instabilità di irradiazione superano gli standard di livello A+ del settore. La durata dell'impulso di lampeggio singolo può raggiungere i 100 ms, garantendo la stabilità e l'affidabilità del test.
Spettro completo: La gamma spettrale copre 300 nm, consentendo di eseguire test a spettro completo di celle di silicio cristallino ad alta efficienza, migliorando significativamente la precisione dei test.
Funzionamento a sfioramento con ampio schermo: Dotato di touch screen Weinview da 7 pollici, offre un'interfaccia intuitiva e un funzionamento intuitivo, per un'esperienza utente migliore.
Misurazione ad alta precisione: Utilizzando la tecnologia di misurazione a quattro fili e dotata di una scheda di acquisizione sincrona a 4 canali ad alta velocità a 16 bit, garantisce la precisione e la sincronicità dell'acquisizione dati, consentendo la misurazione precisa di parametri chiave quali tensione a circuito aperto (VOC), corrente di cortocircuito (ISC) e punto di potenza massimo (MPP).
PLC Intelligent Control Core: Dotato di un sistema di controllo PLC Siemens, vanta un'elevata velocità di elaborazione, un'elevata stabilità e una forte capacità anti-interferenza. Fungendo da hub di controllo dell'apparecchiatura, consente di lavorare in collaborazione con più moduli: Pianificare con precisione la temporizzazione operativa delle schede di acquisizione dati, dei carichi elettronici e dei sistemi di sorgenti luminose per garantire un collegamento ordinato nel processo di misurazione; Monitoraggio in tempo reale dello stato di funzionamento dei vari componenti dell'apparecchiatura (ad esempio durata della lampada allo xeno, stabilità dell'alimentazione, dati sulla temperatura, ecc.), attivazione di messaggi di allarme e registrazione di informazioni sui guasti in caso di anomalie per una rapida risoluzione dei problemi e miglioramento dell'efficienza dei test.
Supporto software multifunzione: Software di misurazione dedicato che supporta la generazione automatica di curve i-V e curve P-V, con funzioni di compensazione automatica dell'irradiazione e di compensazione della temperatura, e può essere calibrato in base alle condizioni di prova. L'interfaccia software offre una scelta tra cinese e inglese e supporta funzioni di conteggio vocale e comandi vocali per una maggiore comodità di utilizzo e comprensione. Inoltre, il software supporta l'input dei codici a barre, il salvataggio dei risultati dei test, l'aggregazione e la stampa dei dati, soddisfacendo le diverse esigenze di test degli utenti.
| Parametri tecnici | ||

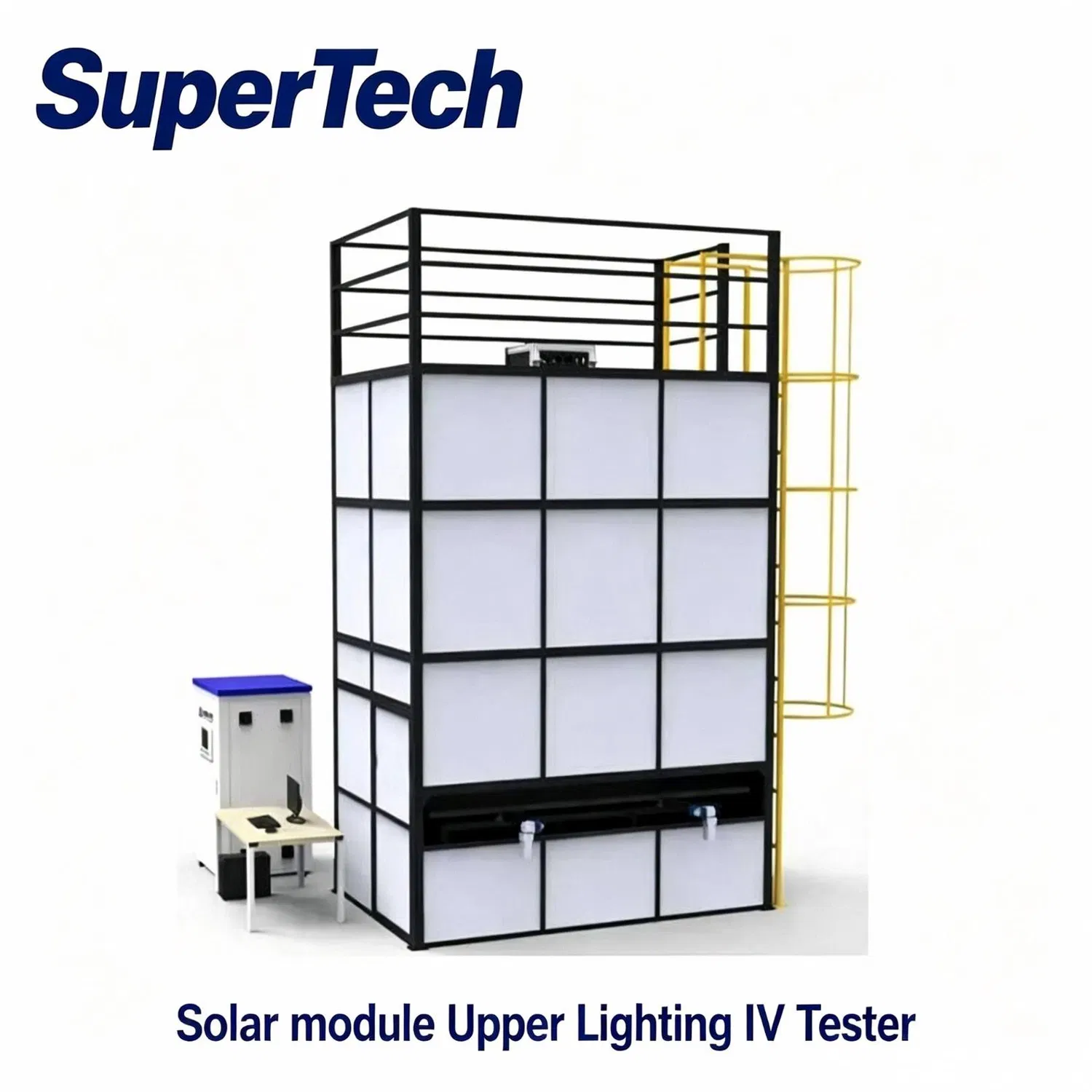

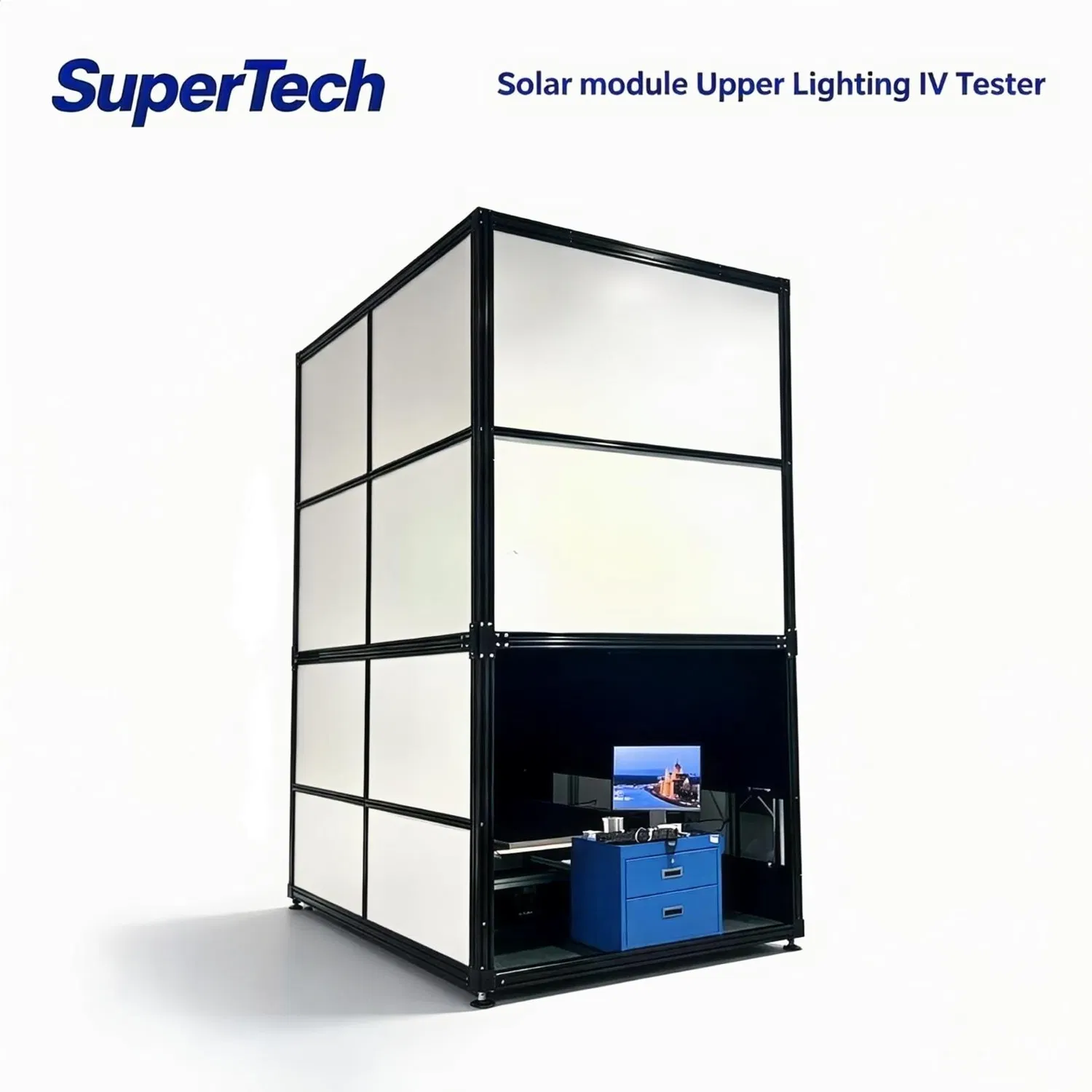

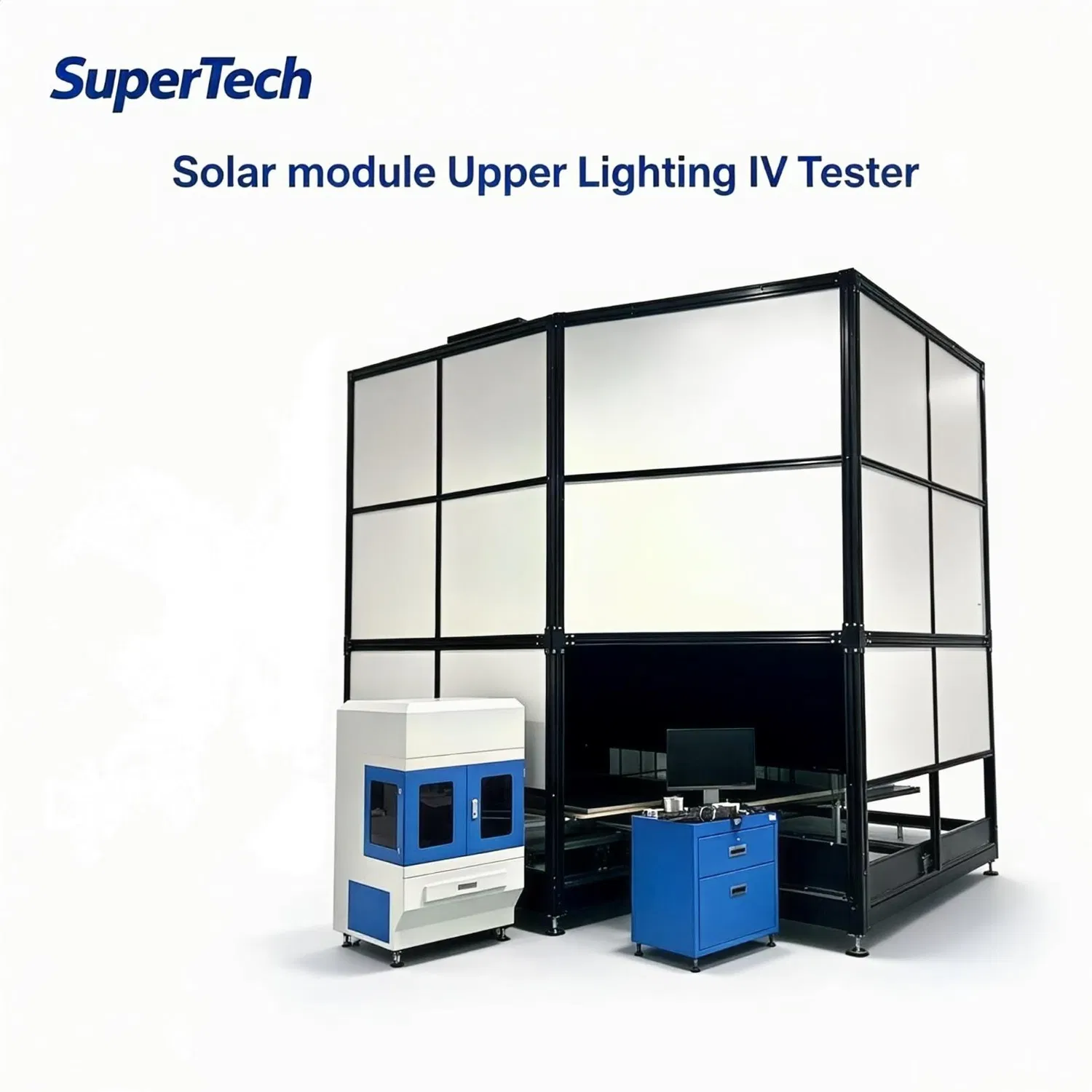

| Nome apparecchiatura | Tester del modulo solare illuminazione superiore | |
| Modello del prodotto | RZ-SDG-A+A+A+ | |
| Sorgente luminosa simulata | Corrispondenza spettrale | Conforme ai requisiti di distribuzione dell'irradiazione spettrale IEC60904-9 (AM1.5G) |
| intervallo spettrale | 300~1200 nm | |
| Intensità di irradiazione totale | 1000 W/m² | |
| Range di regolazione dell'irradiazione | 700 W/m²~1200 W/m² | |
| Irregolarità di irradiazione | ±1%(A+) | |
| Instabilità di irradiazione | ±1%(A+) | |
| Tempo impulso di lampeggiamento singolo | 10~100 ms (regolabile) | |
| Parametri dell'apparecchiatura | Registrazione flash | Dispone di una funzione di richiesta del conteggio flash (azzeramento dopo la sostituzione) |
| Durata della lampada allo xeno | 100,000 lampeggia | |
| Direzione di irradiazione | Emissione luminosa verticale verso l'alto | |
| Metodo di misurazione | Misurazione a quattro fili | |
| Intervallo di misurazione | 5 secondi | |
| Acquisizione dati | 8,000 punti di acquisizione dati | |
| Misurazione della temperatura | Misurazione della temperatura a infrarossi senza contatto, compensazione della temperatura e display integrati | |
| Tempo di funzionamento | L'apparecchiatura può funzionare in modo continuo per oltre 24 ore | |
| Intervallo di misurazione | Area di prova effettiva | 2600×1600 mm |
| Verificare la gamma di potenza | Potenza massima dell'area componenti da 5 a 750 W. | |
| Tensione di misurazione | Da 0 mV a 100 V (risoluzione 1 mV) | |
| Corrente di misurazione | Da 0 ma a 20 a (risoluzione 1 ma) | |
| - temperatura ambiente | Da 15ºC a 35ºC | |
| Precisione della misurazione | Incoerenza dei risultati della misurazione | ±0.5% |
| Errore di misurazione | ±1% | |
| Funzioni software | Parametri di misurazione | ISC,VOC,Pmax,VM,im,FF,EFF,Temp,RS,RSH |
| Generazione curva | Genera automaticamente curve i-V e curve P-V. | |
| Correzione delle condizioni di prova | Compensazione automatica dell'irradiazione e compensazione della temperatura | |
| Funzione wireless WiFi | Realizzare la trasmissione wireless dei dati tra il computer del dispositivo e il sistema cloud di fabbrica | |
| Interfaccia di controllo remoto | La configurazione standard include interfacce RS485/Ethernet, che supportano il protocollo Modbus TCP | |
| Lingua del software | Opzioni di interfaccia software in cinese e inglese | |
| Funzione vocale | Conteggio vocale e messaggi vocali per i risultati del test | |
| Immissione codice a barre | Supporta l'immissione manuale e automatica del numero di codice a barre, nonché le impostazioni di incremento automatico | |
| Salvataggio dei risultati del test | Può salvare tutti i parametri di test principali in un file specificato sul disco rigido | |
| Aggregazione e stampa dei dati | Può aggregare i dati in base a periodi di tempo impostati o in qualsiasi momento e stampare in formato Excel | |
| Peso dell'attrezzatura | 600 KG | |
| Dimensioni complessive | 3080×2520×5360 mm | |

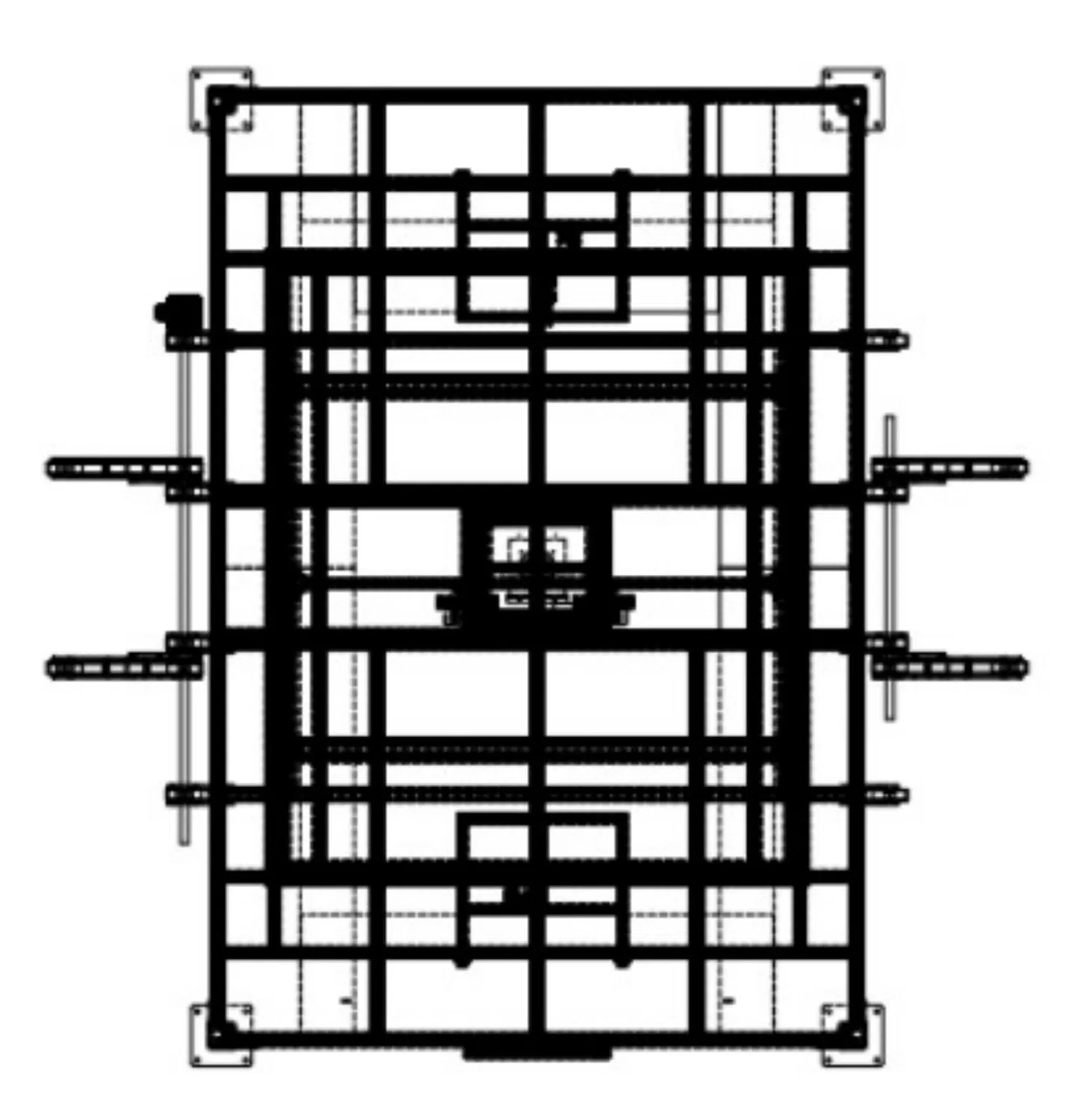

Quote strutturali
1. Smistatore AUTOMATICO EL cella solare
2. Tester IV per pannelli solari personalizzati - Area di prova effettiva: 2300*1200mm
3. Tester per pannelli solari IV - Area di prova effettiva: 2600*1500mm 4. Pannello solare EL + tester AOI
