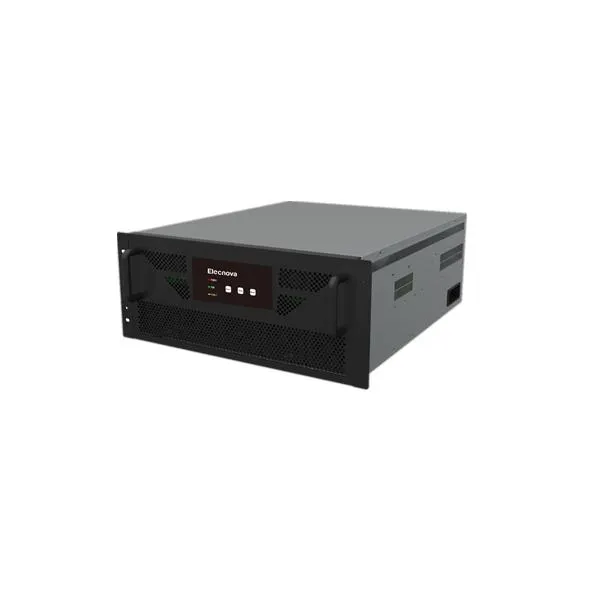

100kVar SVG 모듈 랙 마운트 SVG 모듈

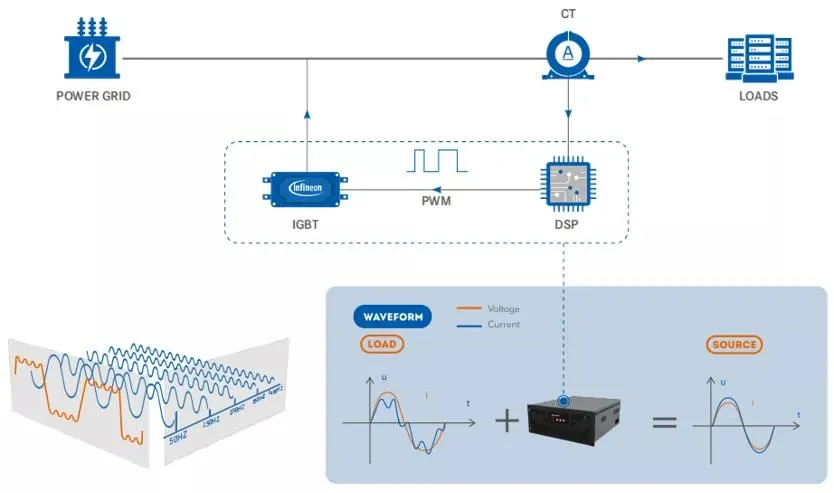

SVG의 원리는 아래 그림과 같이 활성 전력 필터의 원리와 매우 비슷합니다. 부하가 유도성 또는 정전식 전류를 생성하는 경우 부하 전류가 지연되거나 전압이 유도됩니다. SVG는 위상 각도 차이를 감지하고 그리드에 선행 또는 후행 전류를 생성하여 변압기 쪽의 전압 위상각과 거의 동일하게 만듭니다. 즉, 기본 역률 단위는 유닛입니다. SFR-SVG는 로드 불균형을 교정할 수도 있습니다.
|
기능
|
기술 매개변수
|
벽면 장착형 SFR-SVG - (30 ~ 50)/B
|
랙 마운트 SFR-SVG - (30~200)/M
|
캐비닛 유형 SFR-SVG - (100 ~ 500)/G
|
|
전기
특징
|
정격 전압(V)
|
AC380V ± 15%, AC690V ± 15%
|
||
|
작동 주파수(Hz)
|
50Hz ± 5%
|
|||
|
정격보상능력(KVA)
|
30
50
|
30 50
75 100
150 200 |
100500개
|
|
|
대응적 조정 범위
|
정격 유도 용량에서 정격 용량까지 연속적으로 조정 가능
|
|||
|
응답 시간
|
5ms
|
|||
|
활성 전력 손실
|
3% 미만의 정격 모듈 전원
|
|||
|
과부하량
|
120%
|
|||
|
다중 설정 실행 모드
|
병렬 실행 중
|
|||
|
평균 실패 시간
|
100,000시간 이상
|
|||
|
로컬 보호 |
스위칭 주파수
|
평균 10kHz
|
||
|
제어 알고리즘
|
자가 적응 능력을 가진 주파수 영역의 스크리닝 벡터의 보상 알고리즘 기능
|
|||
|
컨트롤러
|
디지털 신호 처리기(DSP)
|
|||
|
통신 기능
|
Modbus 원격 통신 프로토콜, 통신 인터페이스 RS485/232 및 CAN 버스 채택
|
|||
|
컨트롤 연결
|
광섬유 또는 전기 연결
|
|||
|
구조적 특성 |
W x H x D(mm)
|
510 x 218 x 694
|
340 x 629 x 709
|
캐비닛 용량을 참조하십시오
|
|
보호 등급
|
IP21은 사용자의 요구에 따라 사용자 정의됩니다
|
|||
|
색상
|
RAL7035(밝은 회색),
|
|||
|
냉각 모드
|
강제 공기 냉각
|
|||
|
전체 구조
|
바닥 유형
|
|||
|
설치 모드
|
실내 설치, 옵션 고정 모드 및 옵션 케이블 수신 모드
|
|||
|
환경 조건 |
환경 온도
|
10 ~ 40ºC
|
||
|
보관 온도
|
40 ~ 65ºC
|
|||
|
상대 습도
|
5%-95%, 응결 현상 없음
|
|||
|
고도
|
1000m 이하, 1000-4000; 국가 표준 GB/T3859.2에 따르면 100m를 증가할 때마다 전력이 1% 감소합니다
|
|||
|
전자기
호환성
|
GB/T7250-2005를 준수
|
|||
|
변압기 용량(kVA)
|
3상 4선
|
3상 3선
|
|
200
|
SFR-SVG4-100/0.4 X 1
|
SFR-SVG3-100 / 0.4 X 1
|
|
315년 250월
|
SFR-SVG4-100/0.4 X 1
|
SFR-SVG3-100 / 0.4 X 1
|
|
400
|
SFR-SVG4-150/0.4 X 1
|
SFR-SVG3-200/0.4 X 1
|
|
500명/630명
|
SFR-SVG4-200/0.4 X 1
|
SFR-SVG3-300/0.4 X 1
|
|
800
|
SFR-SVG4-250/0.4 X 1
|
SFR-SVG3-400/0.4 X 1
|
|
1000
|
SFR-SVG4-300/0.4 X 1
|
SFR-SVG3-500/0.4 X 1
|
|
1250
|
SFR-SVG4-400/0.4 X 1
|
SFR-SVG3-300/0.4 X 2
|
|
1600
|
SFR-SVG4-250/0.4 X 2
|
SFR-SVG3-400/0.4 X 2
|
|
2000
|
SFR-SVG4-300/0.4 X 2
|
SFR-SVG3-500/0.4 X 2
|
|
2500
|
SFR-SVG4-400/0.4
|
SFR-SVG3-400/0.4 X 3
|
Q: 거래하는 회사입니까, 아니면 제조사입니까?
A: 우리는 장음성의 공장입니다.
Q: 귀사는 맞춤형 제조 서비스를 제공하고 있습니까?
A: OEM/ODM 서비스를 고객에게 제공합니다. 우리의 숙련된 R&D 팀이 고객 솔루션을 높은 효율성으로 제공할 것입니다.
Q: 배송 시간은 얼마나 됩니까?
A: 3-5일(영업일 기준), 재고가 없는 경우 15-21일
Q: 샘플을 제공하십니까? 무료 또는 추가 입니까?
A: 샘플을 지불해야 하고 화물의 운송도 부담해야 합니다.
Q: 지불 조건은 무엇입니까?
A: 주문 금액이 $3000 미만, 배송 전 100% 지불, 주문 금액이 예금, 배송 전 70% 이상, 또는 양측이 협상을 통해 $3000,30% 초과.
