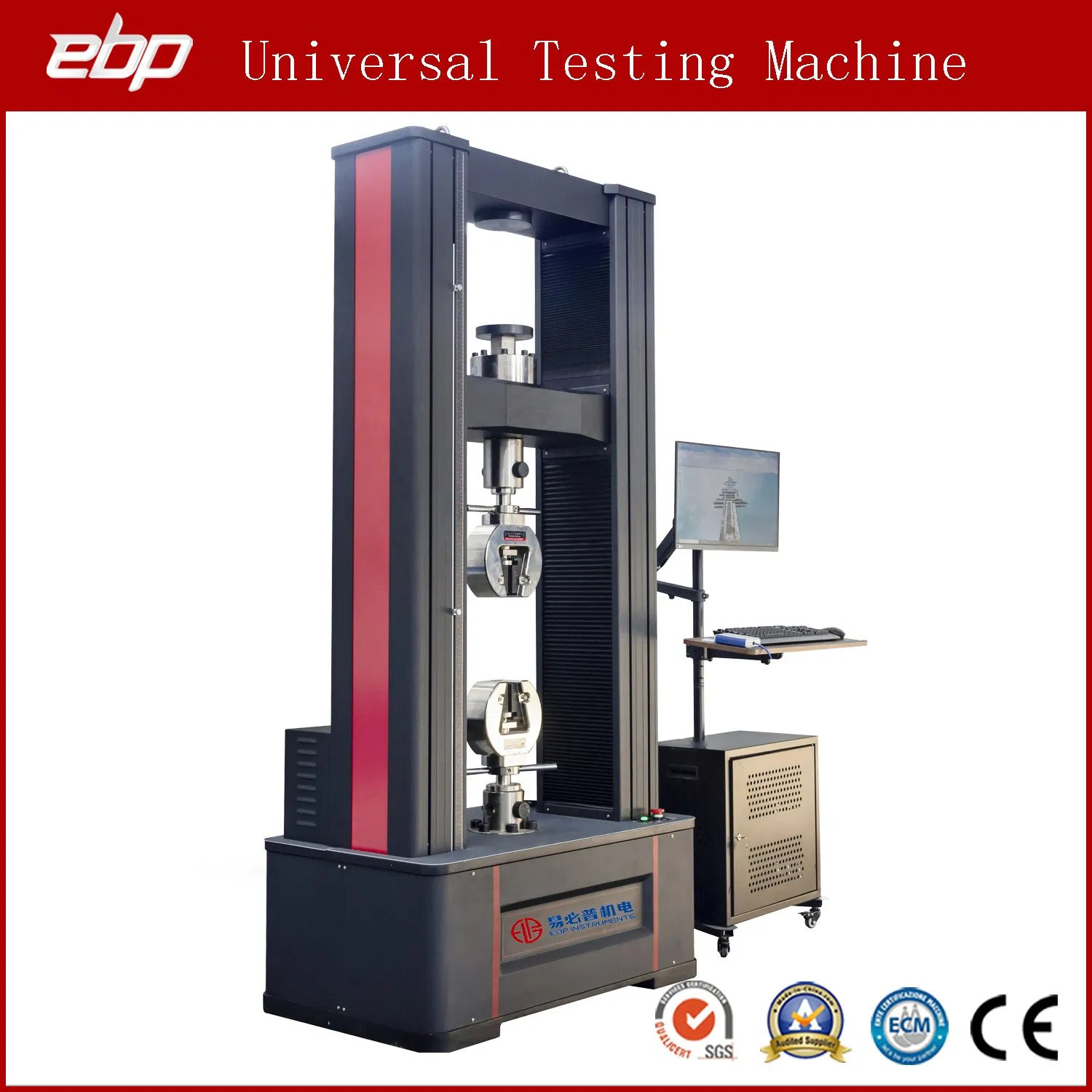

Computer gestuurde elektronische Tensile Testing machine
UTM-200EW 200kN (20 ton)
Inleiding
De elektromechanische testmachines uit de UTM-200EW-serie bieden een gesloten lus voor het testen van kracht, verplaatsing of vervorming in spanning, compressie, buigbeweging, afschuiven, scheuren en schillen, enz. de machine kan worden uitgerust met een verscheidenheid aan accessoires, waaronder: handgrepen, bevestigingen, compressieframes, thermische kasten en extensometers voor alle relevante toepassingen zoals het testen van rubber, plastic, folies, films, textiel; lijmen, papier, voedsel, schuim, hout, draden of andere metalen of niet-metalen monsters en medische, elektronische en andere componenten. De laadframes zijn stijf geconstrueerd, wat een superieure axiale en laterale stijfheid biedt.
Mechanische functies
Frame laden:
De frames zijn allemaal voorzien van overwegingen met betrekking tot menselijke factoren in het ontwerp om de veiligheid te garanderen, de vermoeidheid van de machinist te verminderen en de hoogste mate van flexibiliteit te bieden. De uiterst robuuste kruiskopgeleiding is in alle frameontwerpen geïntegreerd, waardoor de hoogste mate van zijwaartse stijfheid van het kruishoofd wordt bereikt.
2.Hoge nauwkeurigheid: De vooraf geladen precisiekogelschroef met hoge snelheid en weinig ruis zorgt voor een hoge nauwkeurigheid bij het meten van de snelheid en de positie en minder ruis.
3. Frame met hoge stijfheid: Het laadframe heeft 4 kolommen en voorbelaste lagers voor zwaar gebruik. Voorgeladen kogelschroeven, kolommen voor nauwkeurige geleiding en een symmetrisch aandrijfsysteem verbeteren de stijfheid en uitlijning van het frame
4. Veiligheidskenmerken: De testmachine stopt automatisch wanneer de verandering van de beproevingskracht een bepaalde waarde tijdens werkzaamheden overschrijdt.
5. Limieten voor te hoge reiskosten
Dubbele limieten voor te grote verplaatsing, die zich op de voorconsole bevinden, helpen overschieten van kruishoofd en overbelastingen van de sensor te voorkomen. Een gegradueerde regel langs de kolom kan worden gebruikt om deze limieten vooraf in te stellen.
Specificaties
| Model |
UTM-200EW |
| Max. Belasting |
200 kN (20000 kgf, 20 ton) |
| Nauwkeurigheidsklasse van de last |
Klasse 1 (optioneel: Klasse 0.5, nauwkeurigheid ±0.5%) |
| Bereik van krachtmeting |
2%~100% F.S (optionele klasse 0.5: 0.4%~100% F.S) |
| Resolutie laden |
1/500000 volledige schaal ((slechts één resolutie voor volledige schaal, niet beoordeeld)) |
| Test de regelmodus |
3 gesloten-lussregeling (spanning, belasting en verplaatsing) |
| Max. Tensile Testing Space |
550 mm |
| Max. Ruimte voor compressietests |
550 mm |
| Testbreedte |
600 mm |
| Nauwkeurigheid van de meting van de verplaatsing |
±1% |
| Resolutie van de verplaatsingsmeting |
0,001 mm |
| Nauwkeurigheid van de deformatie-meting |
±1% |
| Resolutie van de vervormingsmeting |
0,001 mm |
| Toerentalbereik van de verplaatsingsregeling |
0.001 ~ 180 mm/min. |
| Nauwkeurigheid regelsnelheid verplaatsing |
Als de frequentie <0.01 mm/min is, binnen ±1.0% van de ingestelde waarde; als de frequentie ≥0.01 mm/min is, binnen ±0.2% van de ingestelde waarde. |
| Bereik voor aanpassing van de spanning en de strain control |
0.001~5% FS/S. |
| Nauwkeurigheid van de aanpassing van de spanning en de strain control |
Binnen ±2% van instelwaarde voor snelheid <0.05%FS;
Wanneer de snelheid ≥0.05%FS is, ligt deze binnen ±0.5% van de ingestelde waarde. |
| Afmetingen hoofdbehuizing van machine |
1045*650*2300 mm |
| Gewicht |
1420 kg |
| Vermogen |
2,5 KW |
| Voeding |
Enkelfasig 220 V±10%, 50 Hz |
| Werkomgeving |
Geen trillingen, geen stof; kamertemperatuur 10 ºC ~ 35 ºC; vochtigheid ≤ 90%;
Geen trillingen in de buurt, geen corrosief medium, geen sterke interferentie van het magnetische veld. |
OPMERKING:
1. Er zijn extra brede en/of extra hoge frames beschikbaar.
2. Het voedingssysteem is volledig aanpasbaar. |
Standaardaccessoires
| Nee |
Naam |
Onderdeelnaam |
AANTAL |
| Machine-host |
| 1.1 |
Host-frame |
200 kN, 6 kolommen (4 steunstangen en 2 kogelschroefframeconstructie)
Dubbele ruimte
(omhoog trekkend, omlaag gecomprimeerd, selecteer verschillende bankschroef en bevestiging kan verschillende functies bereiken) |
1 set |
| 1.2 |
Servo-regeling
Systeem |
Vermogen: 2 KW
Optioneel: Panasonic Motor - Japan |
1 set |
| 1.3 |
Kogelbout
|
Taiwan, ABBA |
1 set |
| 1.4 |
Synchrone poelie
|
Japan-bando
|
1 set |
| 1.5 |
Synchro-riem
|
Japan-bando
|
1 set |
| 2.testen van het machinebesturingssysteem |
| 2.1 |
200kN precisie-laadcel
|
De kalibratie kan worden uitgevoerd volgens de normen ASTM E4, ISO7500-1, en 10002-2, BS1610, DIN 51221.
|
1 set |
| 2.2 |
Regelsysteem
|
Regeling van kracht, verplaatsing en vervorming in gesloten lus
|
1 set |
| 2.3 |
Engelse bedieningssoftware
|
Taalondersteuning: Engels (andere optie), meer dan 200 teststandaarden ingebouwd
|
1 set |
| 2.4 |
Digitale handheld-eenheid
Controller
|
320 x 240 LED-display:
Kan belasting, verplaatsing, snelheid weergeven. Kan teststart, teststop, nulmeting testen, enzovoort regelen |
1 set |
| 2.5 |
Computer |
HP |
1 set |
| 2.6 |
Printer |
HP |
1 set |
| 3.Testgrepen (geselecteerd volgens testmonster) |
| 3.1 |

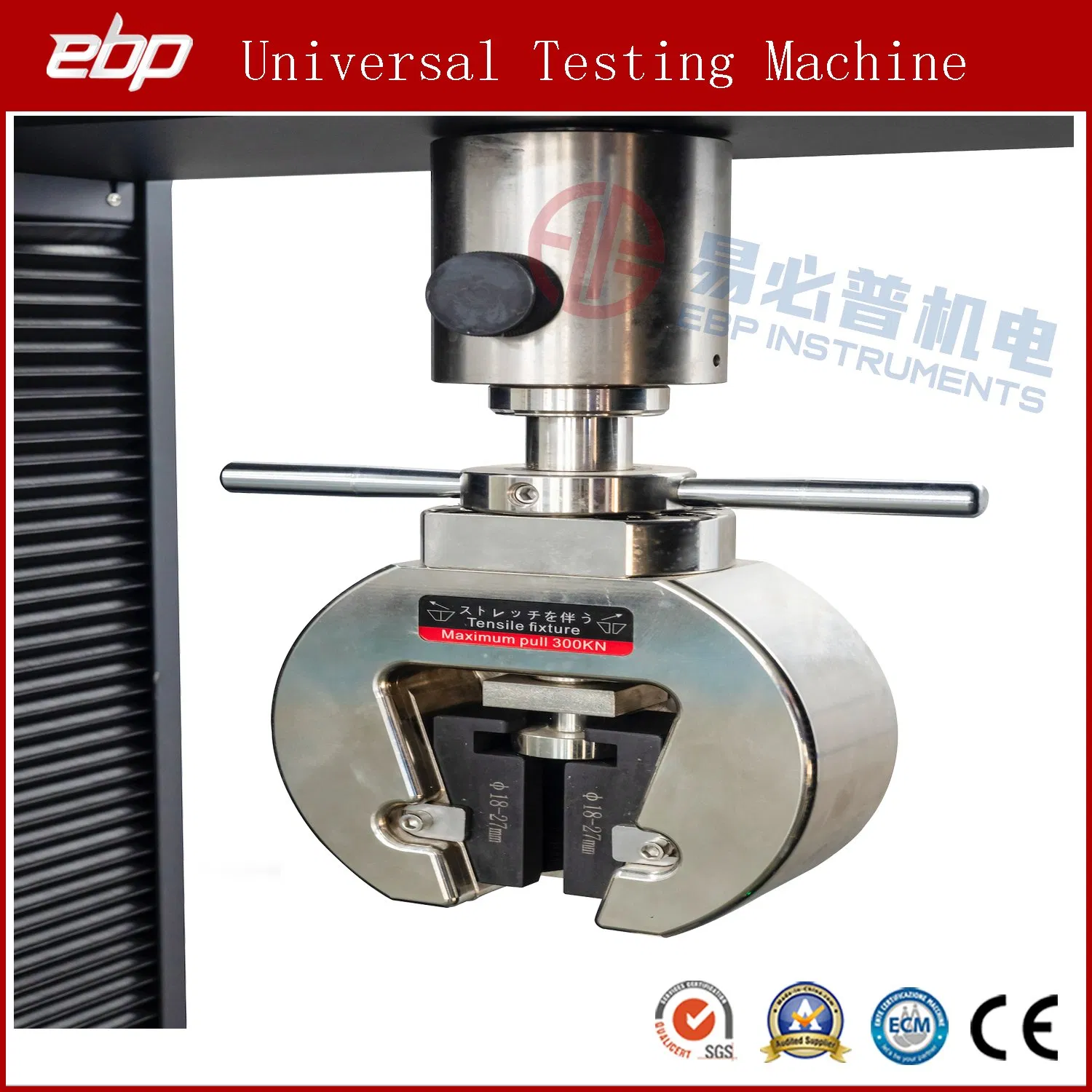

Handmatige wig
Trekgreep (pneumatisch of hydraulisch type als optie) |
Gebruikt voor metaal en niet-metaal materiaal; gebruik een schuine, zelfborgende en draaiende handgreep
klemmen |
1 set |
Platte kaak
|
Plat monster
Dikte: 0-7 mm;
Optioneel: 7-14 mm,
14 mm |
1 set |
Ronde kaak
|
Rond monster
Standaard: Φ4-Φ9mm
Optioneel: Φ9-Φ14mm |
1 set |
| 3.2 |
Handgreep compressietest |
Φ100mm |
1 set |
| Optionele accessoires |
| 4.1 |
3-punts buigen
Bevestiging
|
Gebruikt voor het testen van 3-punts buiging.
|
1 set |
| 4.2 |
Elektronische extensometer
|
Lengte van de meetstaaf 50 mm;
Vervorming: 10 mm
volgens de klant
vereiste
|
1 set |
| 4.3 |
Lange-afstand extensiometer |
Geschikt voor meting van de vervorming in de lengterichting tijdens routinematige trekproef op niet-metalen materialen, zoals rubber, waterbestendige materialen, doek, touw en zachte kunststoffen. Vervorming: 800 mm,
lengte van de meter: 20 mm |
1set |
| 4.4 |
VS Epsilon-extensometer |
3542-serie |
1 set |
| 4.5 |
90 graden handgreep |
Voer de afschemptest/striptest uit |
1 set |
| 4.6 |
Veiligheidsscherm |
Volledig gesloten beschermhoes van aluminiumlegering
Organisch glas en aluminium |
1 set |
Softwaresysteem:
Testproces:
Selectie een test--Voer de selectie van het testschema in--Voer de steekproefinformatie in--Begin tot het testeinde van de test
Eigenschappen:
1. Volledig digitale bediening
Het hele meet- en regelsysteem maakt gebruik van de speciale regelaar, die de digitale afstelling van nulpunt en versterking van belasting, vervorming en verplaatsing kan bereiken, en het is eenvoudig te bedienen en bezit de hoge betrouwbaarheid.
2.beschikken over de functies voor opslag, instelling en laden voor verschillende soorten parameters, waardoor het gemakkelijk is om meerdere transducers met één laadframe aan te sluiten.
3.realiseer de close-loop-regeling en toon de referentiecurve tijdens het aanpassen van de close-loop-parameters door de uitvoerende operator, zodat de gebruiker het close-loop-effect kan observeren dat door de parameters wordt veroorzaakt.
4.perfecte grafische functie om de functies van de herverschijning, versterking, reductie, zelfaanpassing, het aflopen van de curven te voltooien, de curve op het aangegeven bereik weer te geven en af te drukken, de coördinaat van het testpunt te observeren.
5.Data processing ondersteunt automatische analyse en grafische man-machine wederzijdse verwerking, wat handig is om de testresultaten te controleren en te vergelijken.
Identiteitsbeheer op meerdere niveaus identiteitsbeheer op meerdere niveaus, verschillende identiteiten heeft verschillende functies, die niet alleen de operatie snel maken door gewone operators, maar ook het systeem effectief beschermen.
6.Multi-controlerende kanalen: Verplaatsing, krachtbeheersing, vervorming, controle, spanningscontrole, spanningscontrole, constante spanning, constante spanning, enz.
7.Testnorm: Gebruikers de nodige toepassingen voor de test bieden, met inbegrip van GB, ASTM, DIN, JIS; BS ... en andere teststandaard specificatie.
8.meerdere meeteenheden
De belasting kan worden weergegeven in kN, lbf of kgf, zoals geselecteerd door de bestuurder.

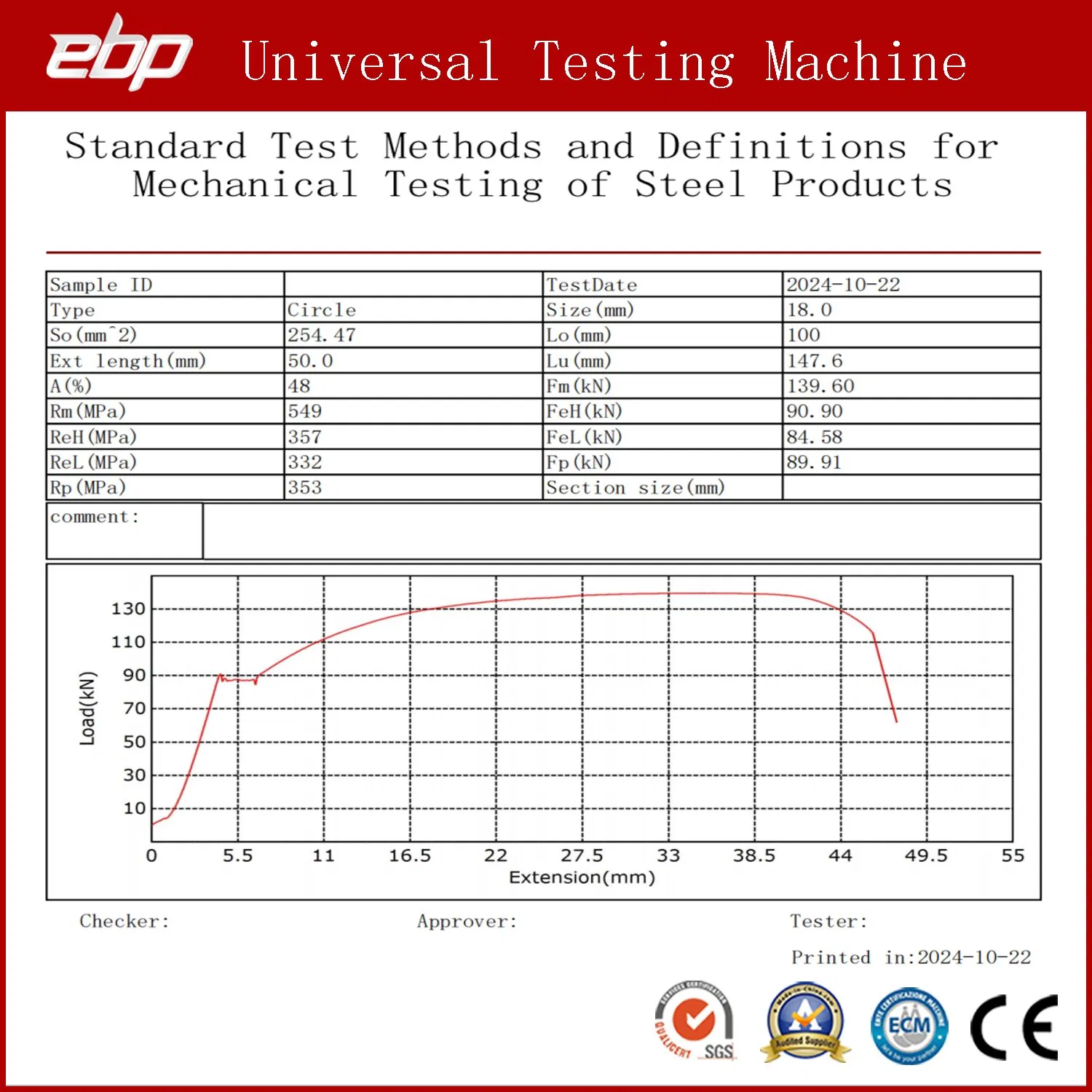

Testrapport
Uitvoer en rapport afdrukken: Excel, Word, template testrapport, kan worden aangepast om testinformatie weer te geven, inclusief testpersoon, teststandaard, testcurve, testmaximale belasting etccan uw BEDRIJFSLOGO en bedrijfsnaam toevoegen, gemakkelijk te bewerken.
