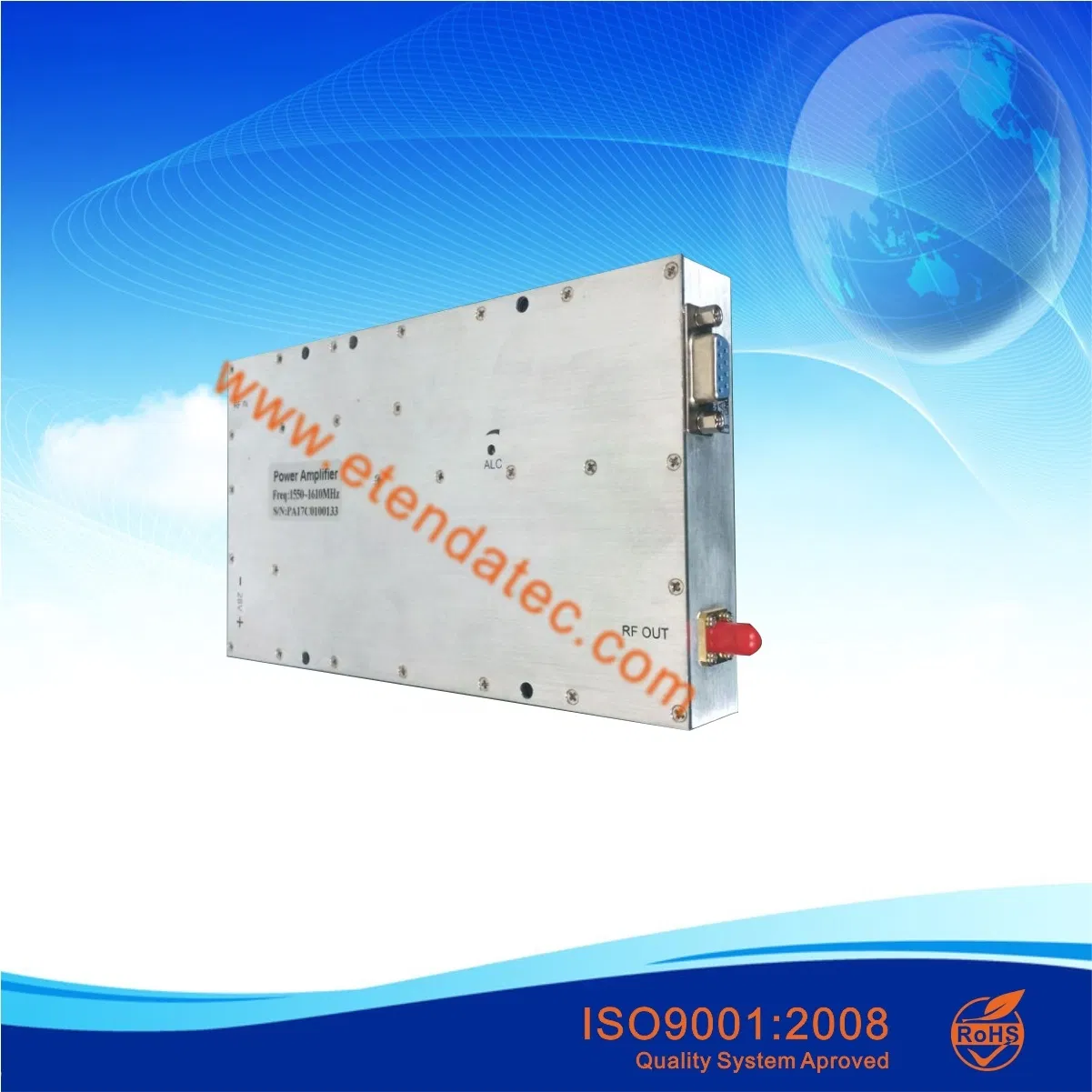

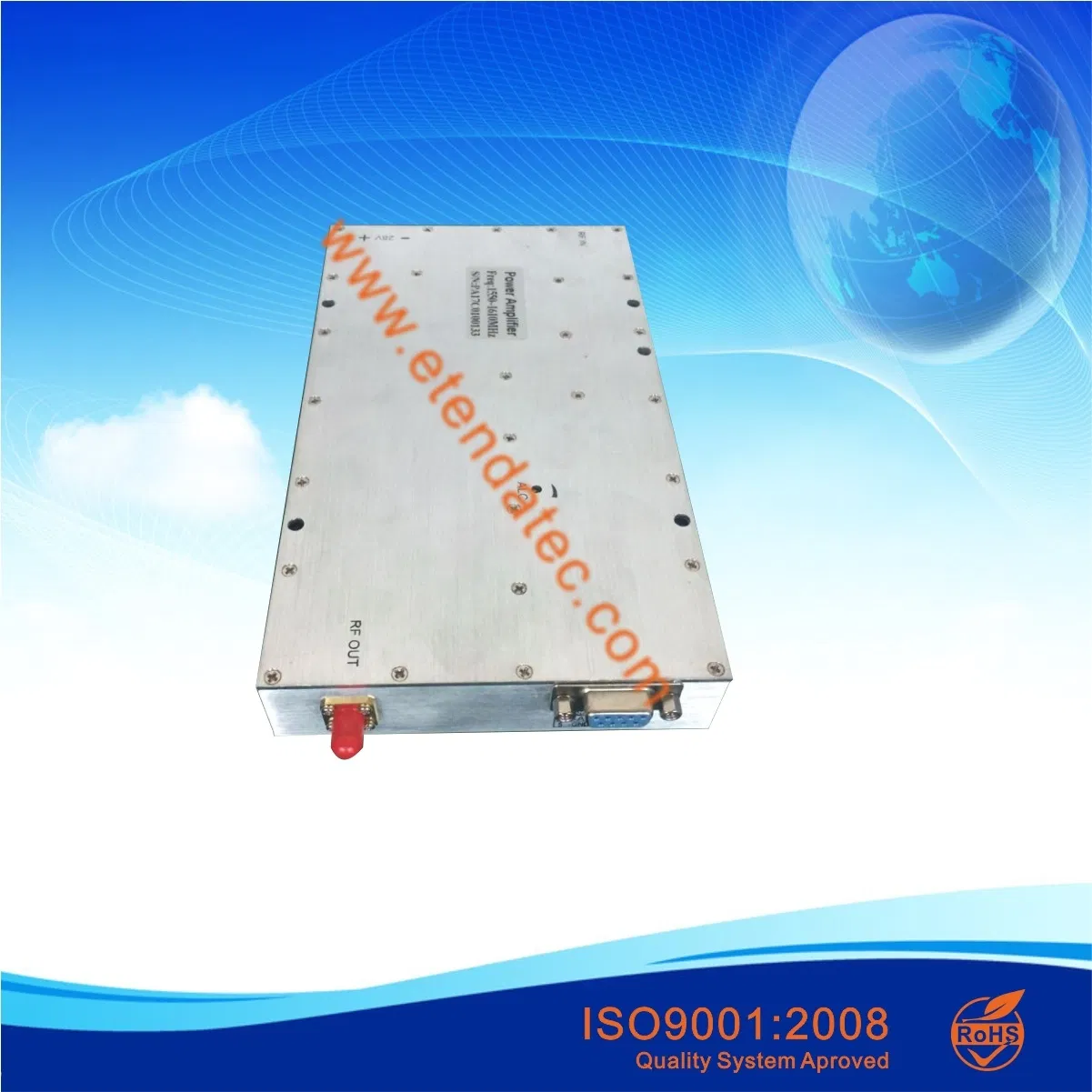

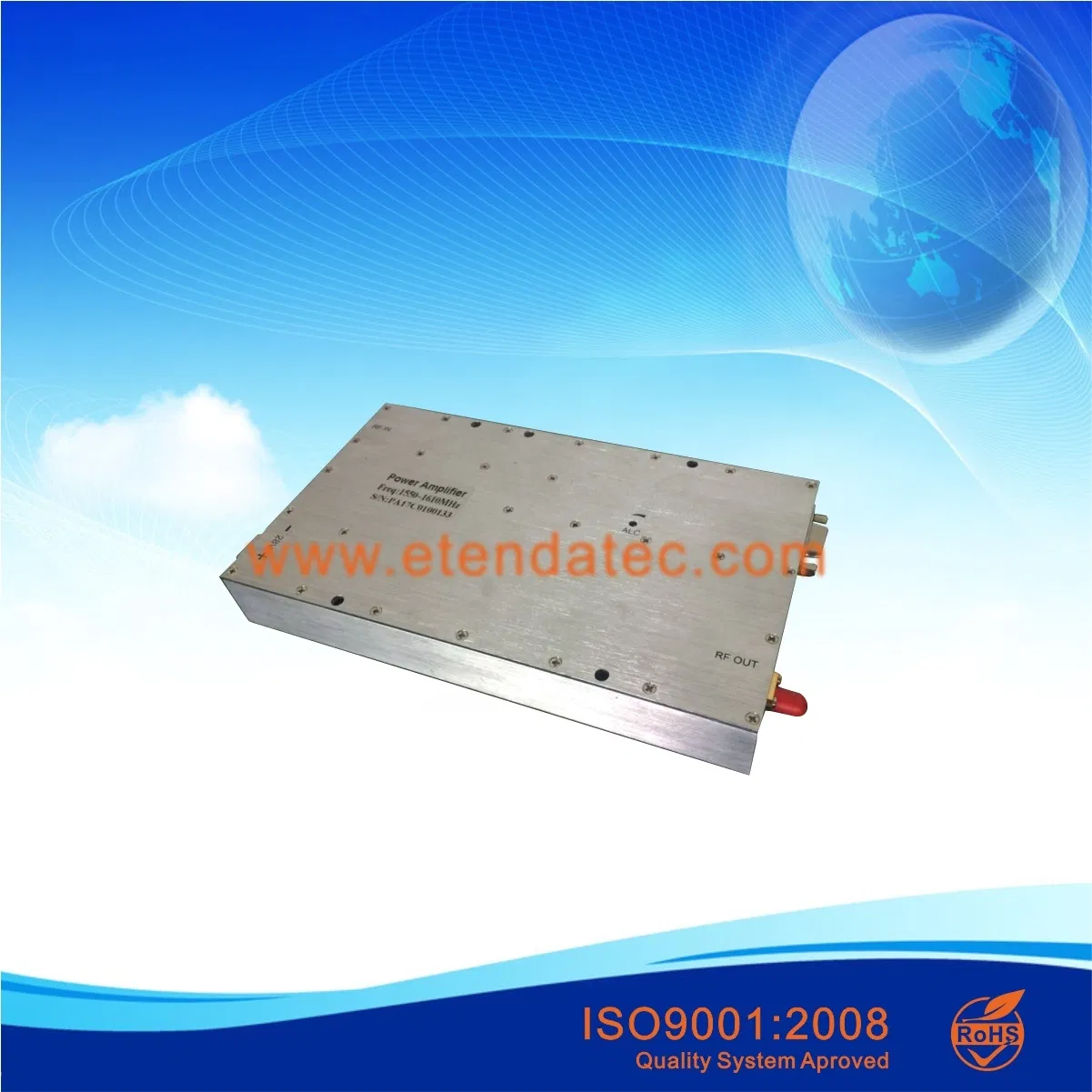

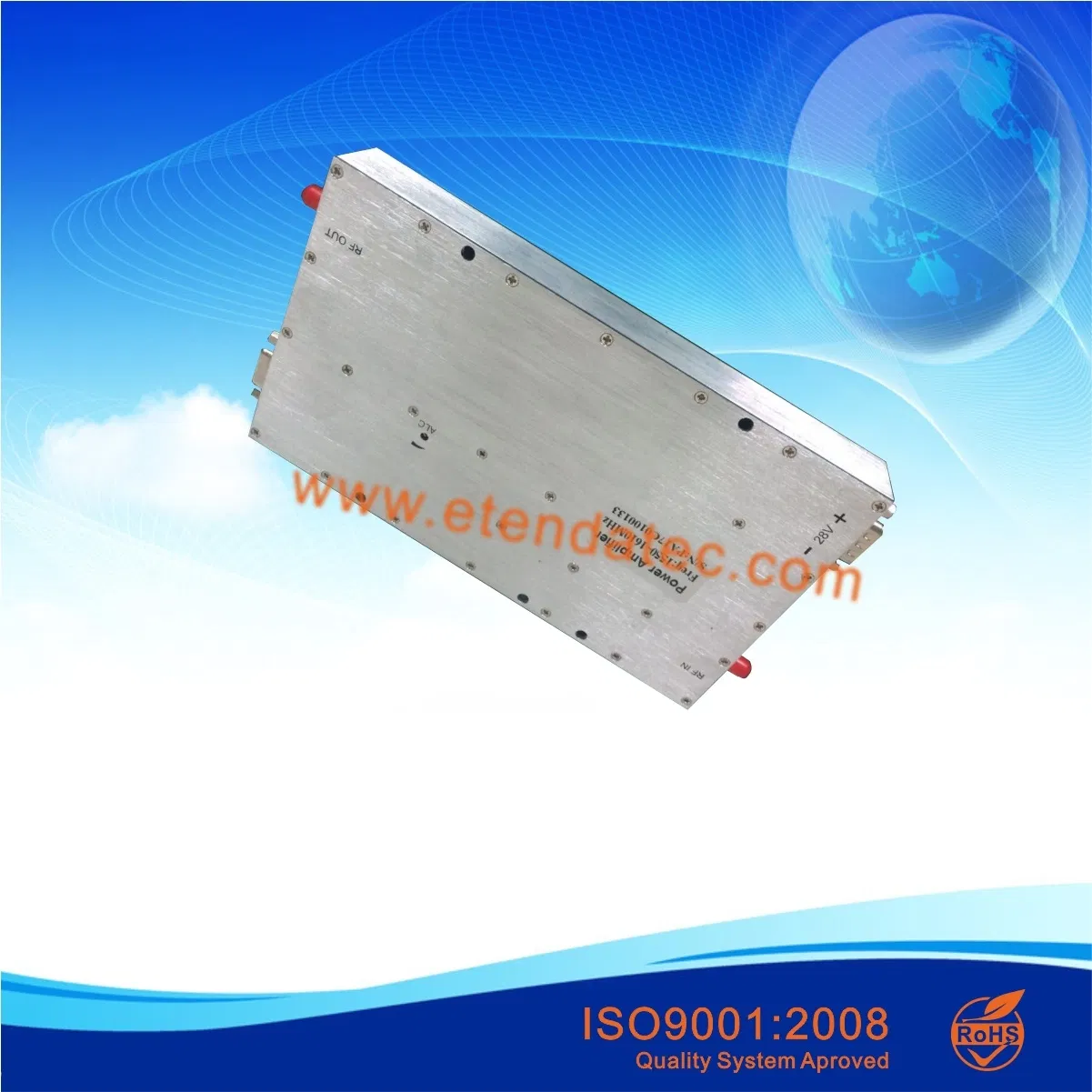

Lte 50Вт усилитель мощности RF/PA/RF модуля Усилительный модуль/класса Ab усилитель/радиочастотного модуля/радиочастотный модуль усилителя мощности
Все параметры PA можно настроить на ваш запрос, если у вас есть все настроенные параметры пожалуйста свяжитесь с нами свободно
Технические характеристики
| Частота (Мгц) |
2620-2690 или индивидуальные |
| Выходная мощность (Вт) |
47±1(50W ) |
| Диапазон Ару (дб) |
≥25 |
| Коэффициент усиления (дб) |
50 или индивидуальные |
| Диапазон регулировки усиления (дб) |
>30/1dB шаг или индивидуальные |
| Регулировка усиления линейность (дб) |
≤±1 |
| Получить плоскостность (дб) |
±0,5 (макс.) |
| Полное сопротивление (ом) |
50 |
| Ксвн |
≤1,4:1 |
| Напряжение(V) |
+28 постоянного тока |
| Ток питания |
≤5.5A |
| Разъем RF |
SMA-50K или другие специализированные |
| Интерфейс монитора |
RS-485 или RS232 или другие специализированные |
| Мониторинг протоколов связи |
Используйте протокол производителя или индивидуальные |
| Рабочая температура |
-40~ +65 градусов |
| Температура хранения |
От -55 до +85 градусов |
| Влажность при эксплуатации |
От 0 до 90%, относительная |
| Вес |
≤2,5 кг |
| Цвет поверхности |
Цвет металлик токопроводящие азота и другие пользовательские цвета |
| Примечание |
Модуль с выходной короткое замыкание или разрыв в цепи |
Описание функции мониторинга:
| No. |
Функция мониторинга |
Описание |
| 1 |
Запрос |
PA сигнал тревоги |
При неисправности усилителя сигналов тревоги |
| 2 |
Сигнал тревоги по программе SWR |
Выход усилителя отражением слишком большой, КСВН превышает 3:1, будет сгенерирован аварийный сигнал |
| 3 |
Сигнал перегрева |
Модуль внутренняя температура превышает 85 °C и генерирует сигнал тревоги и выключите усилитель мощности, пока температура не станет ниже 65 ºC, повторно откройте усилитель |
| 4 |
На выходной сигнал питания |
Если выходная мощность превышает номинальную полную мощность 2 дб - это сигнал тревоги |
| 5 |
Входная мощность обнаружения |
Точность ± 1 Дб |
| 6 |
Обнаружение питания заднего хода |
Точность ± 1 Дб |
| 7 |
Выходная мощность обнаружения |
Определение фактической выходная мощность усилителя,точность ± 1 Дб |
| 8 |
Определение температуры |
Модуль обнаружения до рабочей температуры, диапазон обнаружения: -25 ~ +90 ºC, точность ± 3°C |
| 10 |
Программа гарантийной замены |
Обнаружение выхода усилителя порт КСВН диапазона 1.2 ~ 4.0 |
| 11 |
Запрос и установить |
PA аттенюатора и запроса |
Установите и запроса значений ATT |
| 12 |
Па коммутации запрос и установить |
Запрос и установить государства открыть трубки усилителя |
