Главная Электротехника и Электроника Датчик Инфракрасный Датчик

Hc-Sr501 Rd-624 Человеческий инфракрасный сенсор электронный модуль сенсор пироэлектрический зонд индуктивный переключатель

2,99 $

10-49 Куски

2,78 $

50-99 Куски

2,68 $

100+ Куски

Отправить Запрос

Чат

Все еще решаете? Получите образцы $ !

Запросить Образец

Подробности Товара

Функция Тип:	Смесительная система, Инфракрасные и система связи
Тип обнаружения:	Тепловые извещатели
Выход Тип сигнала:	переключающий преобразователь

Sunhokey Electronics Co., Ltd.

Торговая Компания

Оценка

4.6

Золотое Членство с 2019

Поставщики с проверенными бизнес-лицензиями

Сертифицированный Поставщик

Проверено независимым сторонним инспекционным агентством

Год Основания

2016-04-15

Количество Работников

Hc-Sr501 Rd-624 Человеческий инфракрасный сенсор электронный модуль сенсор пироэлектрический зонд индуктивный переключатель pictures & photos

Найти похожие товары

Описание Товара

Информация о Компании

Основная Информация

Модель №.

HC-SR501 RD-624

Материал

смесь

Индивидуальные

использование

датчик вибрации

тип

датчик вибрации

выход

переключающий преобразователь

теория

ультразвуковой датчик

номер модели

hc-sr501

Транспортная Упаковка

полипропиленовый пакет

Происхождение

Китай

Объемы производства

100000

Описание Товара

Идеальный вариант hc-sr501 - это автоматическая модуль управления на основе инфракрасной технологии. Он принимает оригинал импортированных зонд с высокой чувствительностью, надежность и сверхнизкое напряжение рабочий режим. Она широко используется во всех видах автоматических индукции электрического оборудования, в особенности автоматический контроль продукции на базе сухой батареи.
Базовые знания о пироэлектрических датчиков и общих проблем в
Пироэлектрических инфракрасный датчик является своего рода датчик, который может обнаружить инфракрасного излучения на человека или животного и выходного электрического сигнала. В начале 1938 года, было предложено использовать пироэлектрических эффект для обнаружения инфракрасного излучения, но он не уделял внимание. Он не был до 1960-х, что быстрое развитие лазерных и инфракрасной технологии поощряет научные исследования по пироэлектрических эффект и применения пироэлектрических кристаллов. Пироэлектрических crystal широко используется в инфракрасный спектрометр, инфракрасный пульт дистанционного зондирования и теплового излучения. Он может быть использован в качестве идеально подходит для инфракрасного лазерного луча. Она широко используется в различных автоматических устройств управления. В дополнение к хорошо известным коридора автоматический выключатель и противоугонная охранная сигнализация, она имеет хорошие перспективы применения в нескольких полях. Например: в комнате, если никто не будет автоматически остановить воздушного кондиционера, для очистки воды. Этот телевизор можно судить о его никто не смотрит или аудитории в кровать и автоматического отключения. Включите приложения на мониторе или автоматическая дверь. В сочетании с камерой или цифровую камеру, он может автоматически записывать деятельности животных или людей и так далее. Вы можете разрабатывать более прекрасную новую продукцию в соответствии со своими идеями и другие цепи. Или автоматическое управление устройством.
Базовые знания о пироэлектрических датчиков
Пироэлектрических эффект, аналогично пьезоэлектрических, относится к этому явлению, что поверхность Crystal Reports - в связи с изменением температуры. Пироэлектрических датчики чувствительны к температуре. Он состоит из керамических азота или Пьезоэлектрический кристалл элементы. Электроды производятся на двух поверхности элементов. Когда температура изменяется Δ T в течение контрольного диапазон напряжений датчика, пироэлектрических эффект будет производить заряд Δ Q на двух электродов, Слабое напряжение Δ V между двумя электродами. В силу своей высокой выходной импеданс, имеет статус FET в датчике для преобразования импеданса. Питающий Δ Q, пироэлектрических эффект будет в сочетании с образованием ионов в воздухе и исчезают, когда температура окружающей среды является стабильной, δ t = 0, датчик не имеет выхода. Когда человеческое тело попадает в зону обнаружения, δ t выход из-за различий между человеческого тела температуры и температуры окружающей среды; если на человеческий организм не перемещается после ввода в зону обнаружения, температура не меняется и датчик не выход. Так что это своего рода датчик обнаруживает движение тела человека или животного. Экспериментальные результаты показывают, что расстояние обнаружения датчика составляет менее 2 м без оптический объектив (также называется линзы Френеля), и расстояние обнаружения может быть более чем на 7 м с оптическим объективом.
Следует уделять особое внимание на следующие моменты:
1, DC рабочее напряжение должно соответствовать нашим требованиям. Слишком высокая или слишком низкая будет влиять на производительность модуля, и блок питания должен быть хорошо регулируемым и фильтрации. Например, USB-источника питания компьютера, блок питания мобильного телефона зарядное устройство, и пожилых людей 9 В СТЕК аккумулятор может не соответствовать требований к работе в модуле . Рекомендуется, чтобы клиент использовать блок питания трансформатора и проходить через 22 после трех клеммы регулятора Чип 0UF и 0.1uF конденсатор блока питания после фильтрации.
2, при отладке, человеческого тела должна оставаться в стороне от области восприятия, насколько это возможно. Иногда, хотя на человеческий организм не непосредственно на передней панели модуля, когда человеческое тело находится слишком близко к модулю, модуль может смысле выходной все время и при отладке, человеческого тела не должны касаться цепи со стороны, в котором также будет влиять на работу модуля. Более научное способ - подключите выходной конец с светодиодный индикатор или мультиметр, крышку модуля с одной из газет и оставьте модуль две комнаты и выждите 2 минут, чтобы увидеть, если модуль имеет выход все время?
3, модуль может работать в нормальном режиме, когда он не подключен к нагрузке, и нарушения общественного порядка, когда он подключен к нагрузке. Одна из причин заключается в том, что мощность блока питания - очень маленькие, нагрузка потребляет больше энергии и изменение напряжения в результате рабочей нагрузки приводит к модулю misoperation. Другая причина - в том, что груз будет производить помехи при его включении. Например, реле или рычага селектора и других индуктивная нагрузка будет производить назад электродвижущей силы и 315m платы передатчика образуют отрицательные электродвижущей силы, когда он работает электромагнитное излучение влияет на модуле. Решение заключается в следующем: A. добавить индуктивности фильтра к блоку питания. B. груз и модуля с помощью различных датчиков, например, нагрузки использует 24 V рабочее напряжение, модуль использует 12 В рабочее напряжение, и три клеммы регулятора напряжения используется для их изоляции. C: использовать более высокую емкость источника питания.
4, человеческое тело зондирования модуль может работать только в помещении, и в рабочей среде следует избегать прямых солнечных лучей и света. Если рабочая среда имеет сильные радиочастотные помехи, экраны могут быть приняты. В случае сильный поток воздуха, закройте двери и окна или предотвращения конвекция. Чтобы избежать подрыва, ветра и других объектов.
5, человеческое тело модуль дистанционного зондирования рекомендуется для установки в герметичном салоне, в противном случае могут быть выходной сигнал все время.
6, если угол обнаружения тела человека модуль дистанционного зондирования составляет менее 90 градусов, непрозрачной клейкой ленты могут быть использованы для покрытия на объектив или вырезать объектив для уменьшения его.
7, двойной датчик используется в теле человека модуль дистанционного зондирования. Направление движения руки человека, ног и головы тесно связаны с чувствительность отслеживания. Кроме того, Особенности инфракрасных модуль определения, что расстояние считывания не может быть точно контролируется.
8, Зонд (PIR) в модуль может быть паяные на другой стороне печатной платы. Датчик также может быть продлен с двойным экранированием ядра провод, а длина должна быть меньше 20 см).

Функциональные возможности:
1. Полностью автоматическая индуктивные: когда кто-то входит в комнате

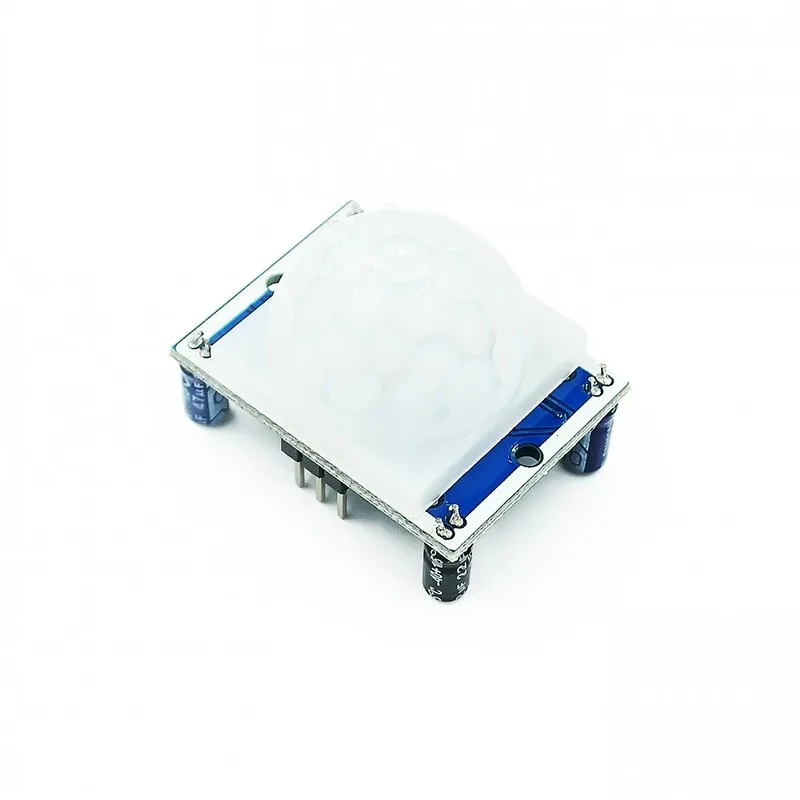

Hc-Sr501 Rd-624 Человеческий инфракрасный сенсор электронный модуль сенсор пироэлектрический зонд индуктивный переключатель

Hc-Sr501 Rd-624 Человеческий инфракрасный сенсор электронный модуль сенсор пироэлектрический зонд индуктивный переключатель
