Энкодерный сигнал входного градуированного линейного измерителя с функцией подсчета импульсов

Характеристики продукта:
Линейка решетки и линейка магнитной решетки декодируются и Преобразован в стандартный протокол Modbus RTU
Высокоскоростная рейка линейка магнитная решетка Линейка 4-я гармоника, с частотой до 5 МГц
Модуль может подавать питание 5 в рейку
Поддерживает одновременный подсчет 4 решеток, способных распознавать вращение вперед и назад
Также можно установить как 8-канальный независимый DI счетчик высокой скорости
Значение счетчика энкодера поддерживает автоматическое энергосбережение
Изоляция 1000 в между входом DI и интерфейсом связи RS485/232
Сброс и установка значений счетчика через интерфейс RS-485/232
WiFi поддерживает протоколы связи Modbus TCP и MQTT
Встроенная функция веб-страницы, данные могут быть запрошены через веб-страницы
Широкий диапазон источников питания: 8–32 в постоянного тока

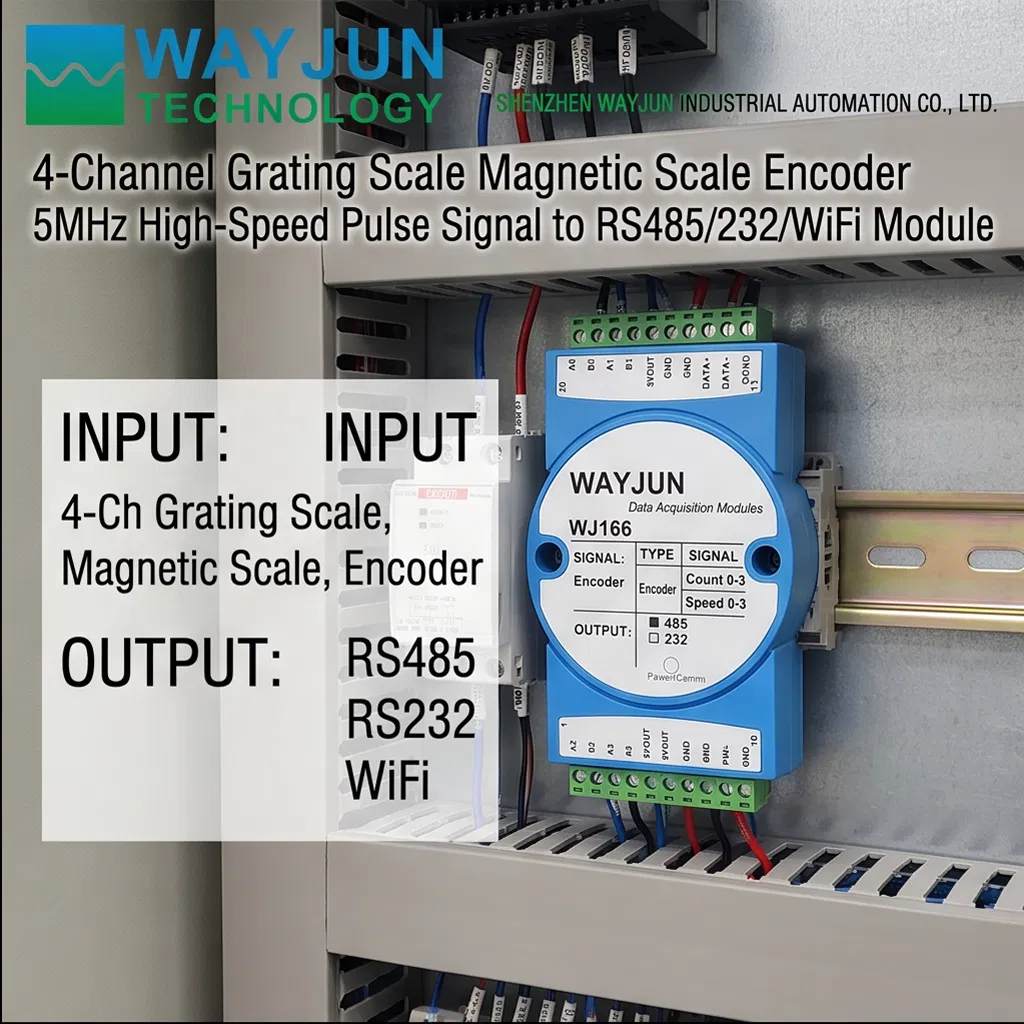

Стандартная установка на рельсе DIN35, удобная для централизованной проводки
Размеры: 120 мм x 70 мм x 43 мм
Типичные области применения:
Измерение длины магнитной решётки линейки
Счетчик импульсов расходомера или измерение расхода
Подсчет продукции на производственной линии
Измерение данных положения CNCmachine
Сигнал датчика передается удаленно на промышленный компьютер
Замените ПЛК, чтобы напрямую передать данные в систему управления центр

С: 2011
Специализация: Основные продукты компании включают в себя модули получения аналоговых сигналов, изоляторы сигналов/модули преобразования и передатчики сигналов
Производительность: 10000 в месяц
Дополнительные функции:
Переключение на модуль TCP/Network/Remote IO, Modbus RTU на TCP, RS232/485 на Ethernet, аналоговый сигнал (ток/напряжение/термистор/частота/смещение/скорость/импульс) изолирующий передатчик, дифференциальный усилитель сигнала мВ, изолирующий усилитель, источник питания модуля DC-DC микропитания и т.д.

(Обычно при +25 ℃, Vs равно 24VDC)
Тип входа: Вход сигнала кодера AB, 4-канальный (A0/B0~A3/B3).
Низкий уровень: Вход<1В
Высокий уровень: Вход 3.5–30 В.
Диапазон частот 0 МГц (все каналы одновременно)
Диапазон подсчета кодера-2147483647 ~+2147483647, с использованием 4-кратного подсчета, автоматически сохраняется при выключении
ДИАПАЗОН СЧЕТЧИКОВ DI от 0 до 4294967295 , автоматически сохраняется при выключении питания
Входное сопротивление: 30 кОм Ω
Связь 1: Протокол RS-485 или RS-232 стандартный протокол символов и протокол обмена данными MODBUS RTU
Скорость передачи данных (2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с) можно настроить на веб-странице
Адрес (0-255) можно задать на веб-странице
Связь 2: Протокол связи MQTT или протокол связи MODBUS TCP или TCP/UDP
протокол связи
Время отклика связи: Не более 100 мс
Рабочий источник питания: Широкий диапазон напряжения питания +8~32 в пост. Тока, с внутренней защитой от обратного и повышенного напряжения
цепи
Потребляемая мощность: Менее 1 Вт.
Рабочая температура: От-45 до +80 ℃
Рабочая влажность: 10–95% (без конденсации)
Температура хранения: От-45 до +80 ℃
Влажность при хранении: 10–95% (без конденсации)
Напряжение изоляции: ВХОД DI и источник питания заземлены вместе, а изоляция 1000 в находится в диапазоне
и коммуникационный интерфейс.
Размеры: 79 x 69.5 x 40 мм

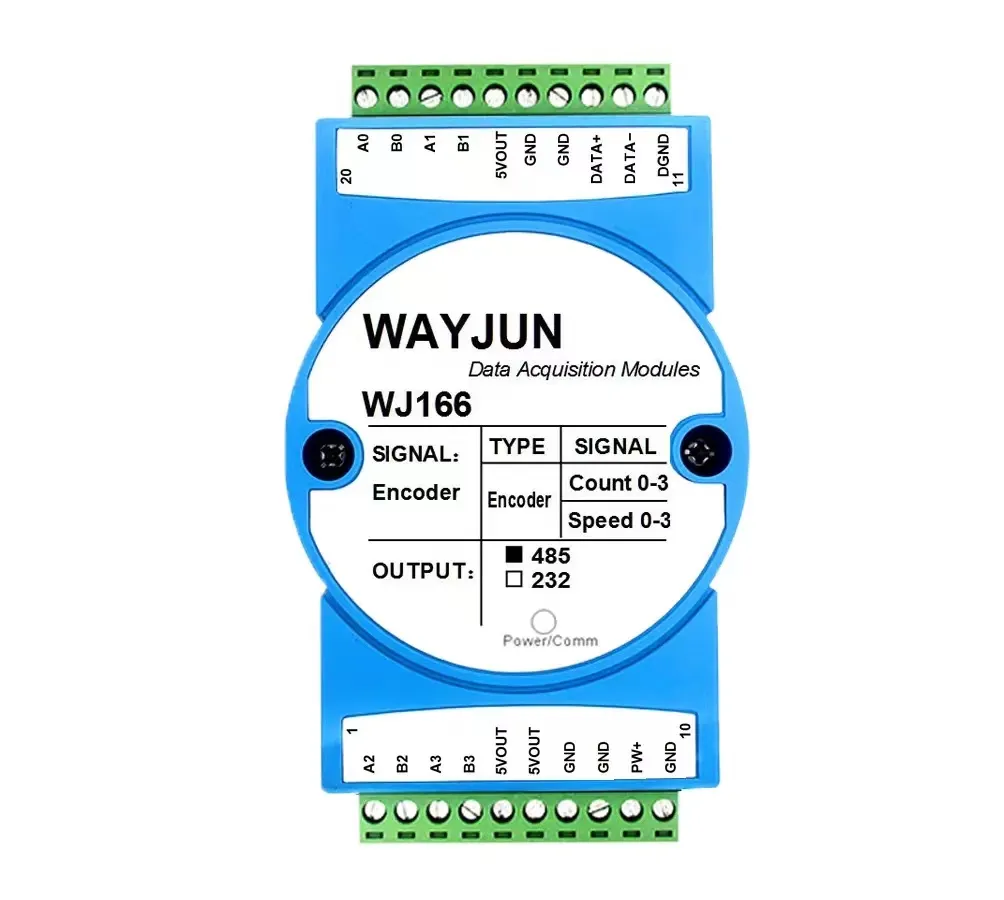

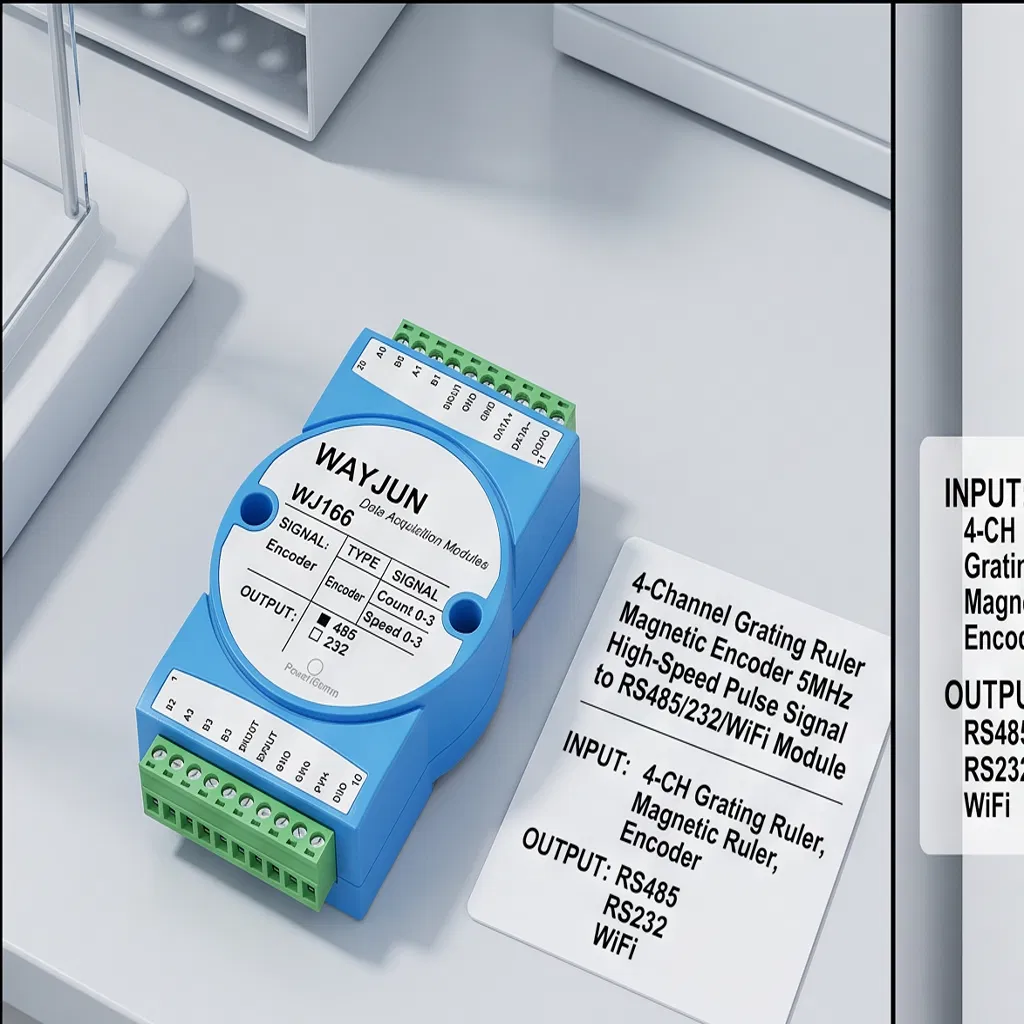

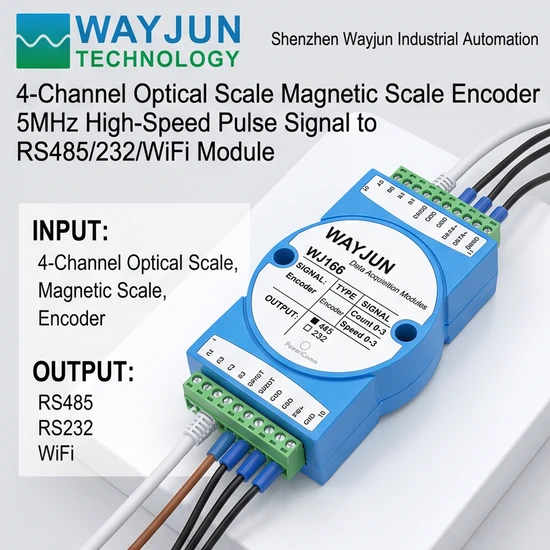

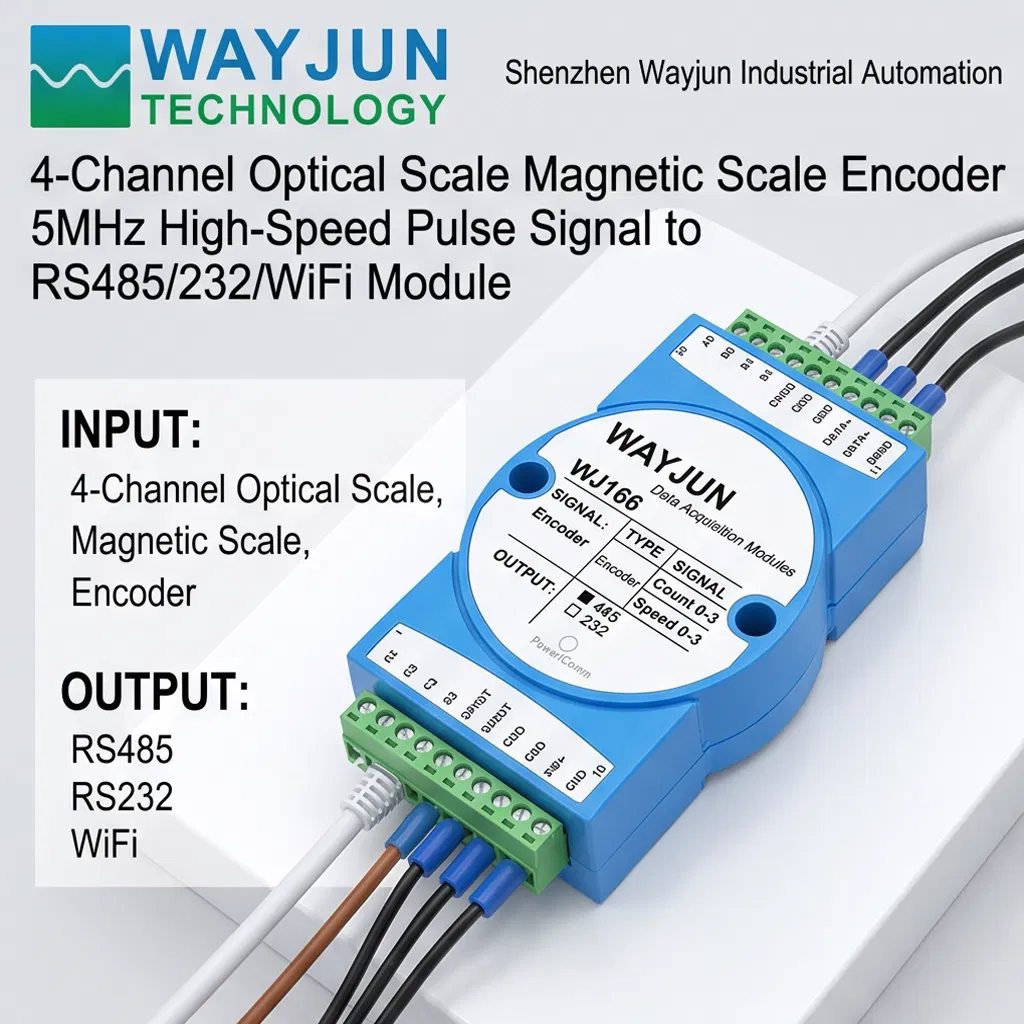

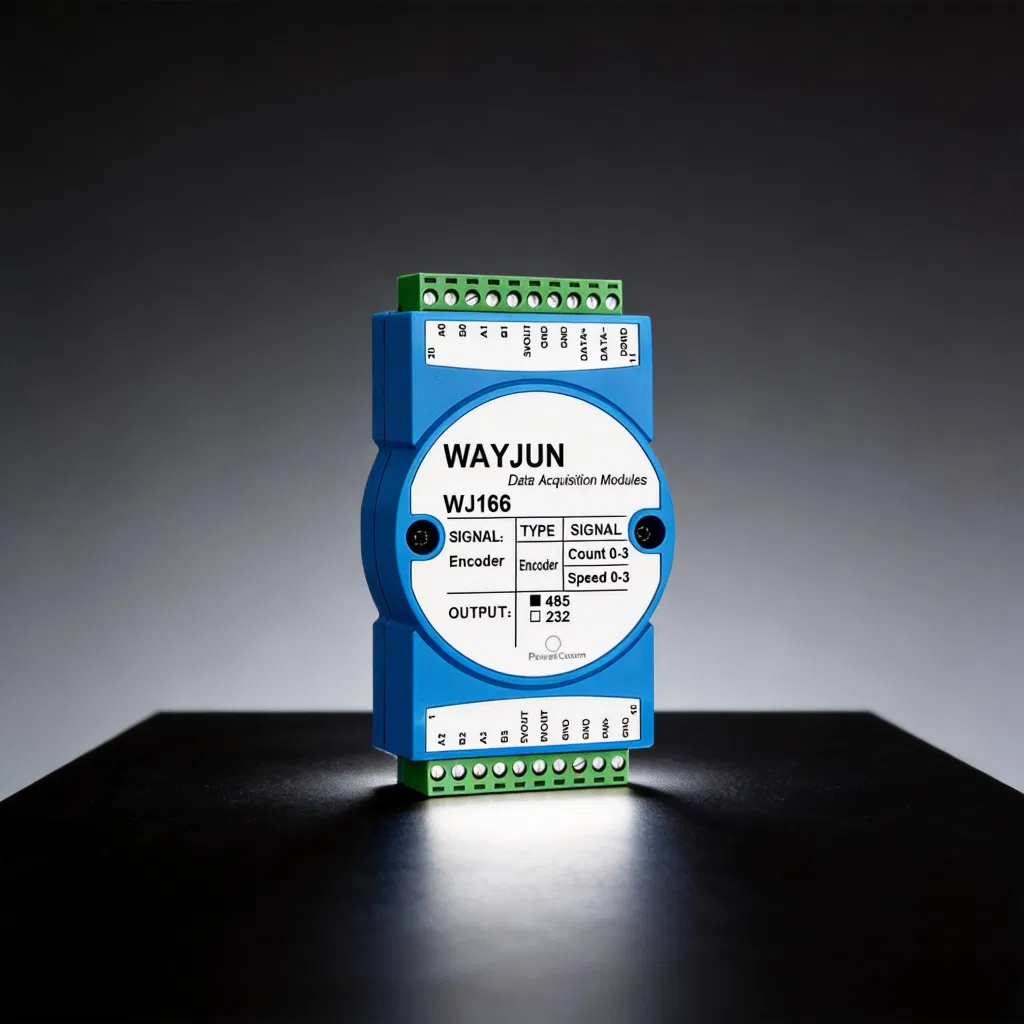

Модуль удаленного ввода-вывода WJ166 можно использовать для измерения четырех сигналов кодера, а также можно установить в качестве 8-канального
Независимый счетчик или измерение статуса DI.
1,Вход сигнала
4-канальный вход сигнала кодера или 8-канальный независимый счетчик, можно подключить к сухим и влажным контактам. Пожалуйста
см. схему электропроводки для получения дополнительной информации.
2,RS485/232 протокол связи
Интерфейс связи: 1 стандартный интерфейс связи RS-485 или 1 стандартный интерфейс связи RS-232
укажите при заказе и выборе.
Протокол связи: Поддерживает два протокола, протокол символов, определенный набором команд и
Протокол обмена данными MODBUSRTU. Модуль автоматически распознает связь
Протоколов и может обеспечить сетевое взаимодействие с ПЛК, RTU или компьютером различных марок
систем контроля.
Формат данных: 10 цифр. 1 стартовый бит, 8 бит данных и 1 стоповый бит. Нет проверки.
Адрес связи (0-255) и скорость передачи данных (2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с);
Сеть связи может достигать максимального расстояния 1200 измерителей и подключается через
экранированные кабели на основе витой пары.
Высокое сопротивление интерференции интерфейса связи, защита от электростатического разряда ± 15 КВ, время отклика связи
Менее 100 мс.
3, протокол связи WiFi
Интерфейс связи: Сетевой интерфейс WiFi. Он может подключаться к сети WiFi в локальной сети, а затем
Подключение к Ethernet.
Протокол связи: Поддерживает протокол MQTT и может подключаться к различным серверам MQTT, таким как ******
Облако, Tencent Cloud, Huawei Cloud, China Mobile IoT OneNET, частное облако и т. д. MODBUS TCP
протокол также может использоваться для обмена данными по промышленным сетям Ethernet.
Он также поддерживает протоколы связи, такие как TCP/UDP/WebSocket.
Сетевой кэш: 2 байт (для отправки и получения)
Время отклика связи: Менее 10 мс.
4,защита от помех
Контрольные суммы можно установить по мере необходимости. Внутри модуля имеется диод подавления переходных процессов, который может эффективно работать
подавление различных импульсов скачков напряжения, защита модуля и встроенного цифрового фильтра также может эффективно подавлять питание
помехи от электросети.
