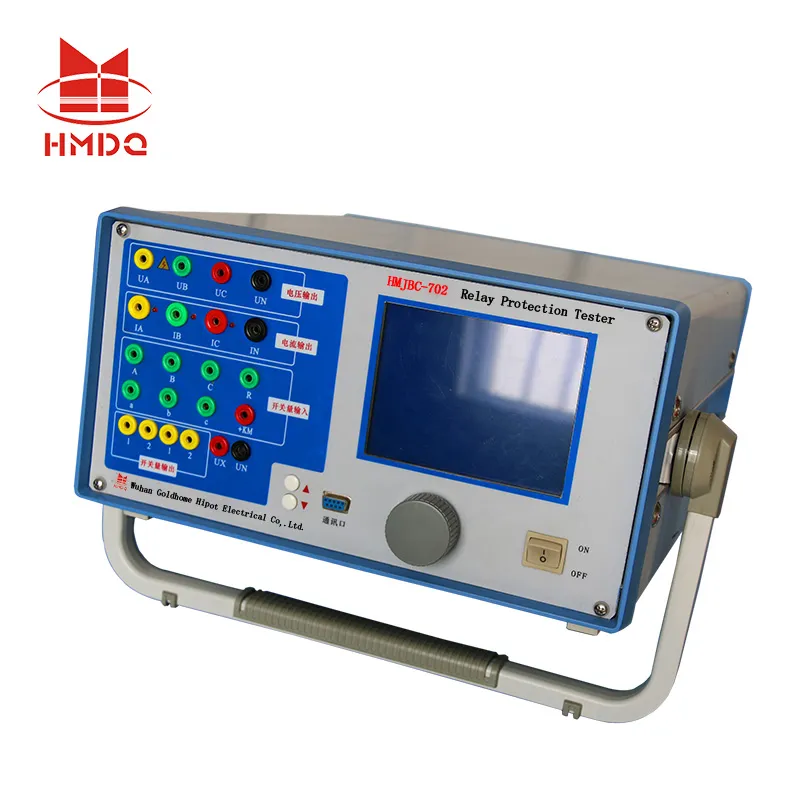

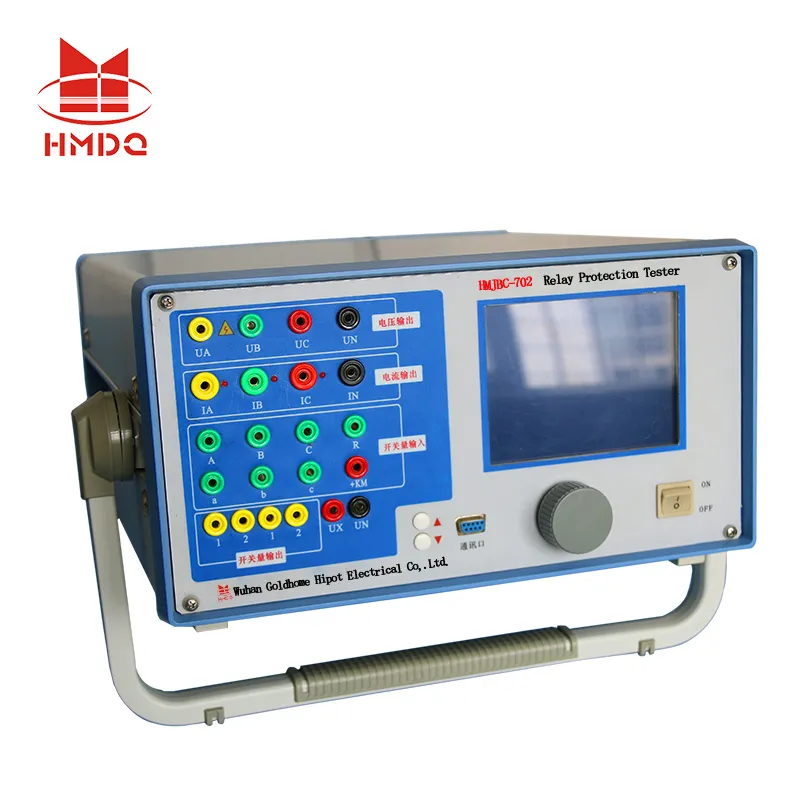

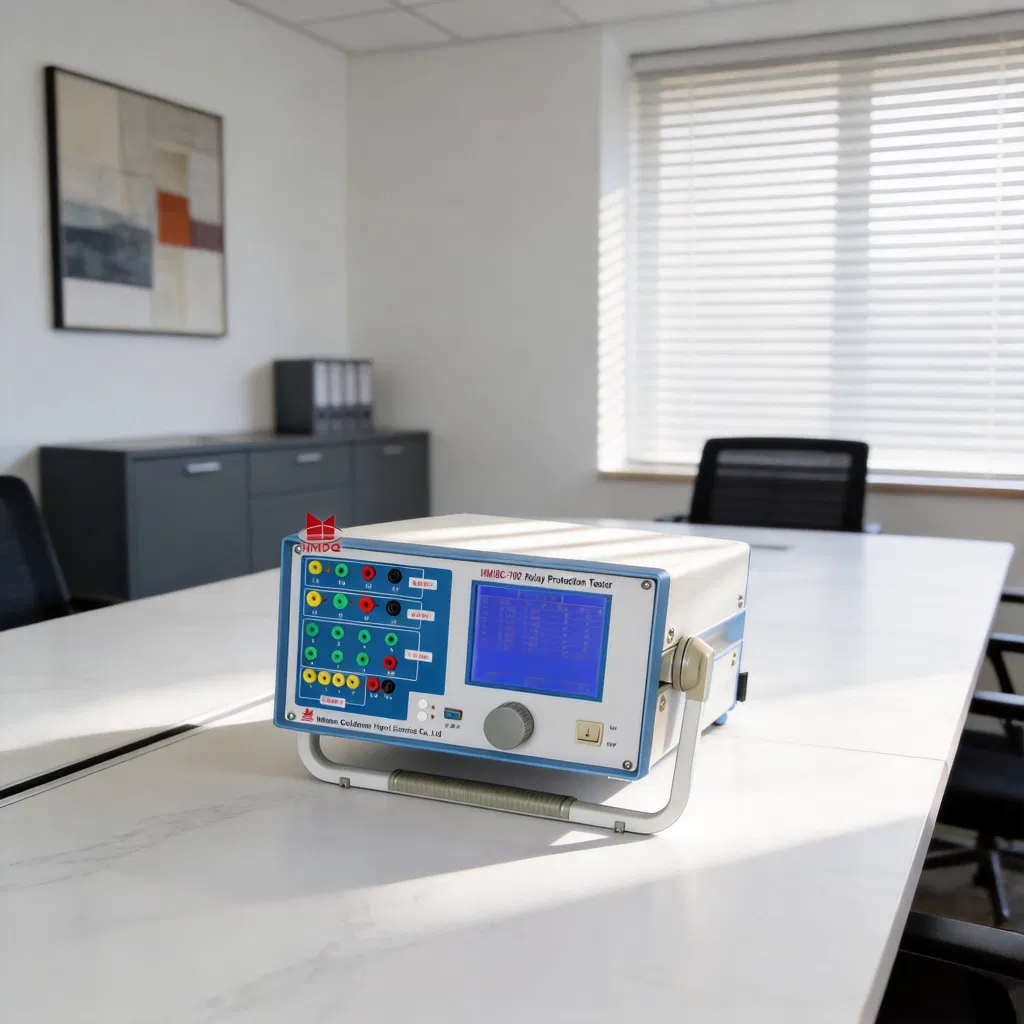

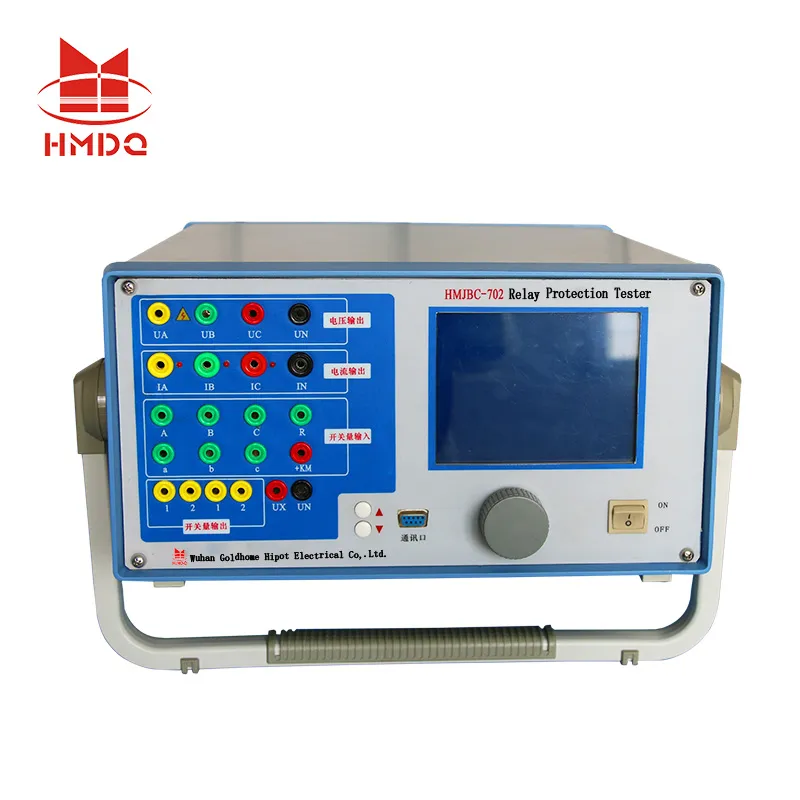

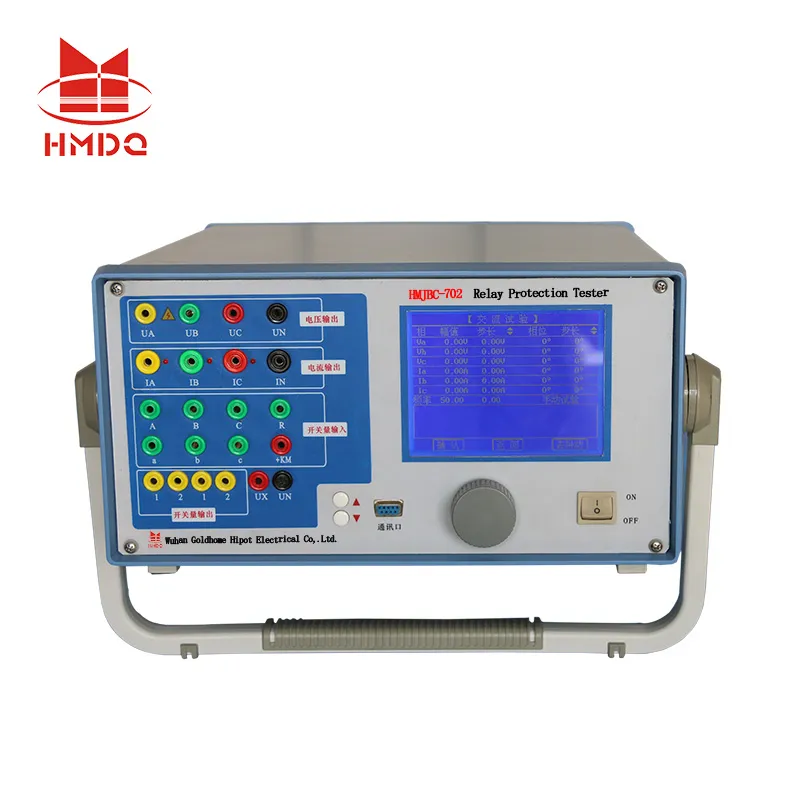

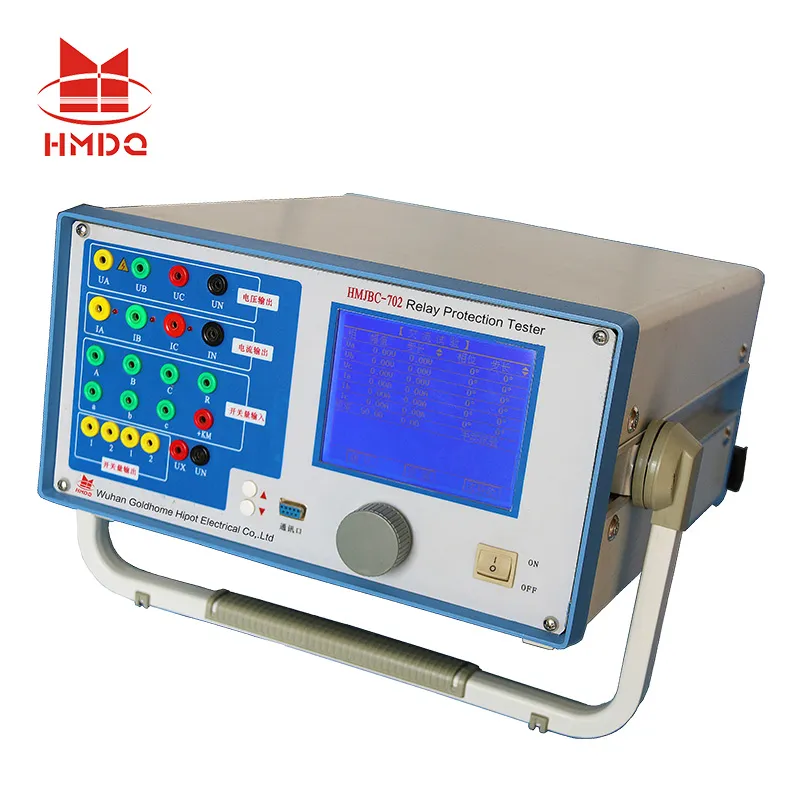

ชุดทดสอบรีเลย์ 3 เครื่องมือทดสอบการป้องกันรีเลย์เฟส

 ไมโครคอมพิวเตอร์ดิจิตอลแบบสามเฟสความแม่นยำสูง 3 ชุดทดสอบการฉีดกระแสรอง / การทดสอบรีเลย์ป้องกัน ที่ตั้งค่าสำหรับ ตู้จำหน่ายไฟฟ้า

ข้อดี

1 เป็นไปตามข้อกำหนดทั้งหมดของการทดสอบภาคสนาม

 เครื่องทดสอบสามารถส่งเอาต์พุตกระแสไฟฟ้าหกเฟสมาตรฐานและแรงดันไฟฟ้าหกเฟสพร้อมกันด้วยกระแส 30A/phase และแรงดันไฟฟ้า 125 V/ เฟส การเชื่อมต่อกระแสไฟฟ้าหกเฟสแบบขนานสามารถรับกระแสไฟฟ้า 180A ได้ ตัวทดสอบไม่เพียงทดสอบรีเลย์แบบดั้งเดิมและอุปกรณ์ป้องกันแต่ยังสามารถทดสอบอุปกรณ์ป้องกันที่ใช้ไมโครคอมพิวเตอร์ได้ด้วยโดยเฉพาะอย่างยิ่งการป้องกันความแตกต่างของหม้อแปลงและอุปกรณ์สลับอัตโนมัติของแหล่งจ่ายไฟแบบสแตนด์บาย การทดสอบจะสะดวกและสมบูรณ์แบบยิ่งขึ้น

2 พารามิเตอร์ทางเทคนิคทั้งหมดตรงตามเกณฑ์ DL/T624-624-64-5 1997 ข้อมูลจำเพาะทางเทคนิคของอุปกรณ์ทดสอบโดยใช้ Micro-Computer สำหรับการรีเลย์การป้องกัน ที่ออกโดยกระทรวง พลังงานไฟฟ้า

3 เครื่องโฮสต์ซึ่งมี IPC ประสิทธิภาพสูงแบบฝังอยู่ในคอมพิวเตอร์สำหรับอุตสาหกรรมสามารถทำงานแยกจากกันได้ด้วยความถี่หลัก 300 MHz หน่วยความจำ 128M, ฮาร์ดดิสก์ 6 12G และระบบปฏิบัติการ Windows XP

4 เป็นรายแรกในอุตสาหกรรมที่ใช้แผงสแตนเลสสตีลที่นำเข้า , แผงปุ่มกดสแตนเลสสตีล , เมาส์แบบทัชแพดที่มีข้อบกพร่องของเมาส์แทร็คบอลมากกว่าความยากลำบากในการใช้งานและเสี่ยงต่อความเสียหายที่อาจเกิดขึ้นได้ จอแสดงผลสี TFT ใช้ขนาด 8.4 นิ้วและความละเอียด 800 × 600 ดังนั้นการใช้งานทั้งหมดของเครื่องจักรหลักจึงสะดวกและทนทาน

5 แผงควบคุมหลักคือโครงสร้าง DSP+FPGA เอาต์พุต 16 bit DAC ซึ่งอาจสร้างคลื่นไซน์ความหนาแน่นสูง 2000 จุดต่อสัปดาห์ให้กับคลื่นพื้นฐานทำให้คุณภาพของรูปคลื่นเสียไปมากและเพิ่มความแม่นยำของตัวทดสอบ

6 Power Amplifier เป็นชนิด Hi-Fi Linear สามารถรับประกันความเที่ยงตรงของกระแสไฟต่ำและความเสถียรของกระแสไฟสูง

7 อุปกรณ์สามารถเข้าถึงเครื่องพีซีโดยตรงผ่านทางอินเตอร์เฟซ USB ไม่จำเป็นต้องใช้สายแพทช์ใดๆ
8 อุปกรณ์สามารถรันโดยการเข้าถึงคอมพิวเตอร์โน้ตบุ๊คซึ่งติดตั้งด้วยซอฟต์แวร์เดียวกันไม่จำเป็นต้องเรียนรู้วิธีการทำงานอีกครั้ง

9 อุปกรณ์มีฟังก์ชันการทดสอบซิงโครนัส GPS พร้อมกับการ์ดการซิงโครไนซ์ที่ฝังอยู่ ( การจับคู่ ) ซึ่งเข้าใช้เครื่อง PC ผ่านอินเตอร์เฟซ RS232 ดังนั้นจึงสามารถทดสอบการประสานกันโดยการแลกเปลี่ยนผู้ทดสอบสองคนในสถานที่ต่างๆกันได้

10 ตัวทดสอบมี DC พิเศษที่เป็นอิสระซึ่งมีเอาต์พุตแหล่งแรงดันไฟฟ้าเสริมซึ่งมีแรงดันไฟฟ้าเอาต์พุต 110 โวลต์ (11), 220V (0.6A) เพื่อตอบสนองความต้องการกำลังไฟฟ้าของรีเลย์ DC หรืออุปกรณ์ป้องกัน

11 ตัวทดสอบมีฟังก์ชันการควบคุมอัตโนมัติโดยซอฟต์แวร์หลีกเลี่ยงความแม่นยำของการปรับเทียบโดยการเปิดตู้เพื่อควบคุมโพเทนชิออมิเตอร์ดังนั้นจึงมีการปรับปรุงความเสถียรของความแม่นยำมากขึ้น

ชุดทดสอบรีเลย์ป้องกันคอมพิวเตอร์ขนาดเล็ก 3 เฟส
ข้อมูลจำเพาะ
เอาต์พุตกระแสไฟ AC

เอาต์พุตกระแสไฟ DC

เอาต์พุตแรงดันไฟฟ้า AC

เอาต์พุตแรงดันไฟฟ้า DC

8 path สัญญาณดิจิตอลและ 10 ช่องทางเดินสัญญาณดิจิตอล
